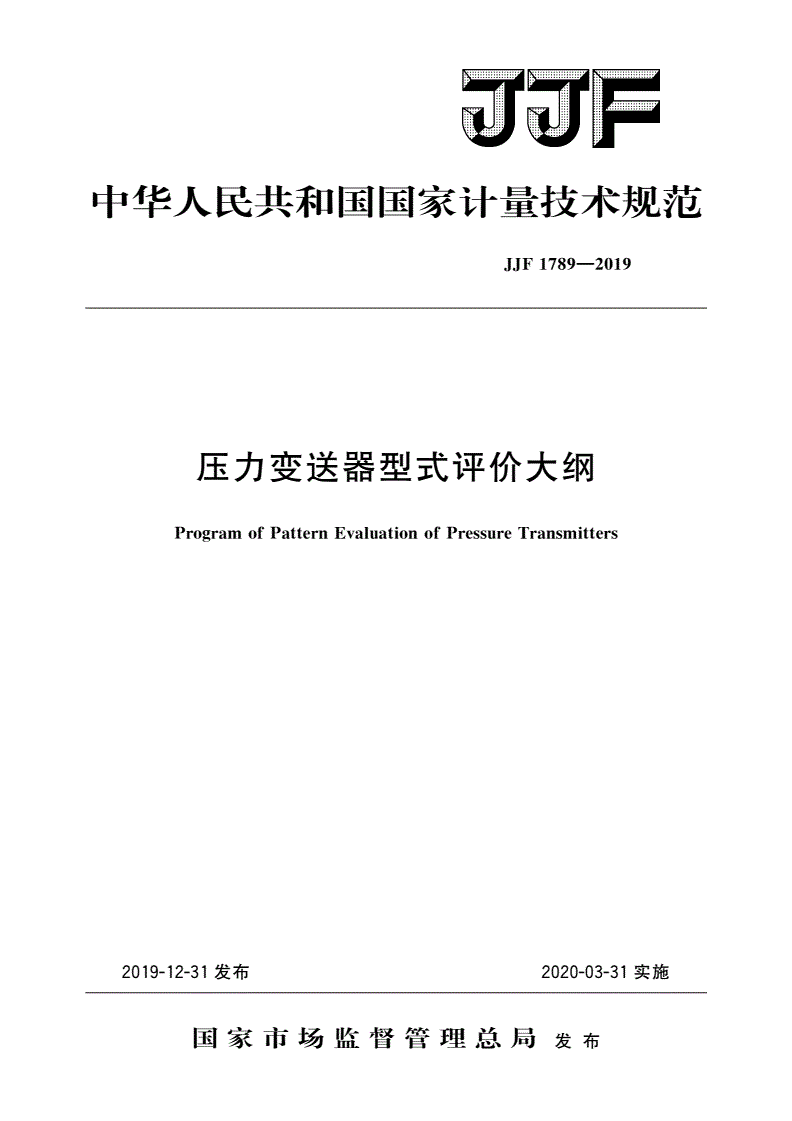

JJF 1789-2019 压力变送器型式评价大纲

中华人民共和国国家计量技术规范

JJF1789—2019

压力变送器型式评价大纲

ProgramofPatternEvaluationofPressureTransmitters

2019-12-31发布2020-03-31实施

国家市场监督管理总局发布

JJF1789—2019

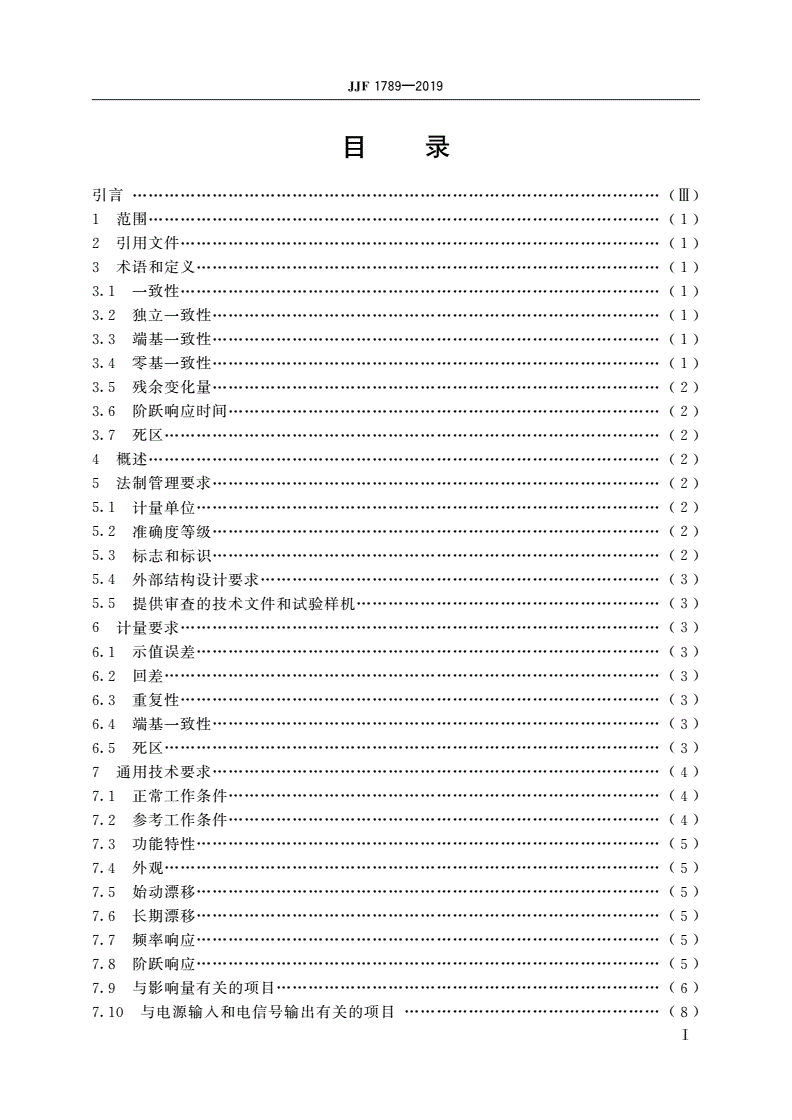

目录

引言

………………………(Ⅲ)

范围

1……………………(1)

引用文件

2………………(1)

术语和定义

3……………(1)

一致性

3.1………………(1)

独立一致性

3.2…………(1)

端基一致性

3.3…………(1)

零基一致性

3.4…………(1)

残余变化量

3.5…………(2)

阶跃响应时间

3.6………………………(2)

死区

3.7…………………(2)

概述

4……………………(2)

法制管理要求

5…………(2)

计量单位

5.1……………(2)

准确度等级

5.2…………(2)

标志和标识

5.3…………(2)

外部结构设计要求

5.4…………………(3)

提供审查的技术文件和试验样机

5.5…………………(3)

计量要求

6………………(3)

示值误差

6.1……………(3)

回差

6.2…………………(3)

重复性

6.3………………(3)

端基一致性

6.4…………(3)

死区

6.5…………………(3)

通用技术要求

7…………(4)

正常工作条件

7.1………………………(4)

参考工作条件

7.2………………………(4)

功能特性

7.3……………(5)

外观

7.4…………………(5)

始动漂移

7.5……………(5)

长期漂移

7.6……………(5)

频率响应

7.7……………(5)

阶跃响应

7.8……………(5)

与影响量有关的项目

7.9………………(6)

与电源输入和电信号输出有关的项目

7.10…………(8)

Ⅰ

JJF1789—2019

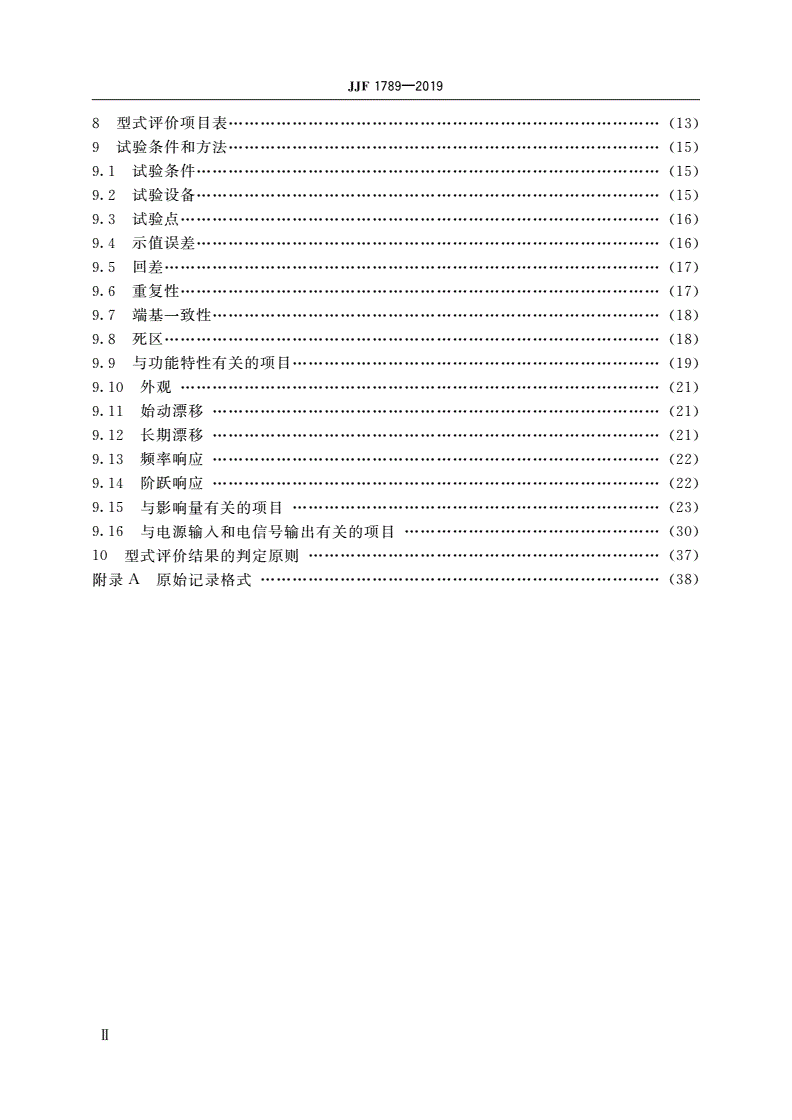

型式评价项目表

8………………………(13)

试验条件和方法

9………………………(15)

试验条件

9.1……………(15)

试验设备

9.2……………(15)

试验点

9.3………………(16)

示值误差

9.4……………(16)

回差

9.5…………………(17)

重复性

9.6………………(17)

端基一致性

9.7…………(18)

死区

9.8…………………(18)

与功能特性有关的项目

9.9……………(19)

外观

9.10………………(21)

始动漂移

9.11…………(21)

长期漂移

9.12…………(21)

频率响应

9.13…………(22)

阶跃响应

9.14…………(22)

与影响量有关的项目

9.15……………(23)

与电源输入和电信号输出有关的项目

9.16…………(30)

型式评价结果的判定原则

10…………(37)

附录原始记录格式

A…………………(38)

Ⅱ

JJF1789—2019

引言

计量器具型式评价大纲编写导则测量不确定度评

JJF1016《》、JJF1059.1—2012《

定与表示共同构成本大纲制定的基础性系列规范

》。

本大纲的试验项目的要求和方法参照工业过程控制系统用

GB/T17614.1—2015《

变送器第部分性能评定方法工业过程测量和控制系统

1:》、GB/T28474.1—2012《

用压力差压变送器第部分通用技术条件及压力变送器编写同时

/1》JJG882《》。

还参照了过程测量和控制装置通用性能评定方法和程序

GB/T18271《》、

工业过程测量和控制术语和定义电磁兼容试验和

GB/T17212《》、GB/T17626《

测量技术电工电子产品环境试验第部分试验方法试验

》、GB/T2423.2《2:B:

高温等规范性文件

》。

本大纲为首次发布

。

Ⅲ

JJF1789—2019

压力变送器型式评价大纲

1范围

本大纲适用于分类编码为的压力包括正压负压差压和绝对压力

12340500(、,)

变送器的型式评价不适用于气动变送器和力矩平衡式变送器

,()。

2引用文件

本大纲引用下列文件

:

压力变送器

JJG882

通用计量术语及定义

JJF1001

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.22:B:

工业过程测量和控制术语和定义

GB/T17212

工业过程控制系统用变送器第部分性能评定方法

GB/T17614.1—20151:

电磁兼容试验和测量技术

GB/T17626

过程测量和控制装置通用性能评定方法和程序第部分参

GB/T18271.22:

比条件下的试验

过程测量和控制装置通用性能评定方法和程序第部分影

GB/T18271.33:

响量影响的试验

工业过程测量和控制系统用压力差压变送器第部分

GB/T28474.1—2012/1

通用技术条件

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和定义

一致性

3.1conformity

校准曲线接近规定特性曲线直线对数曲线抛物线等时的吻合程度

(、、)。

[GB/T17212,P2.2.2.12]

独立一致性

3.2independentconformity

变送器的校准曲线可以调整到接近规定的特性曲线使最大偏差为最小时的吻合

,

程度

。

[GB/T17212,P2.2.2.13]

端基一致性

3.3terminal-basedconformity

变送器的校准曲线可以调整到接近规定的特性曲线使输入和输出两条曲线的范围

,

上限值和范围下限值重合时的吻合程度

。

[GB/T17212,P2.2.2.14]

零基一致性

3.4zero-basedconformity

1

JJF1789—2019

变送器的校准曲线可以调整到接近规定的特性曲线使两条曲线的范围下限值重合

,

且最大正偏差和最大负偏差相等时的吻合程度

。

[GB/T17212,P2.2.2.15]

残余变化量

3.5residualchangeinvalue

试验起始状态与试验结束回到起始状态时两测量结果之间的差

,。

阶跃响应时间

3.6stepresponsetime

测量仪器或测量系统的输入量值在两个规定常量值之间发生突然变化的瞬间到与

,

相应示值达到其最终稳定值的规定极限内时的瞬间这两者间的持续时间

,。

[JJF1001,7.23]

死区

3.7deadband

当被测量值双向变化时相应示值不产生可检测到的变化的最大区间

,。

[JJF1001,7.17]

注:死区可能与变化速率有关。

4概述

压力变送器是一种将压力变量转换为可传送的标准化输出信号的仪表而且输出信

,

号与压力变量之间有一给定连续函数关系通常为线性关系函数主要用于工业过程

()。

压力参数的测量和控制

。

压力变送器的标准输出信号包括和或

:0mA~10mA4mA~20mA(1V~5V)

等直流电信号以及符合各种通信协议要求的数字量信号和具有特殊规定的其他标准

,

信号

。

5法制管理要求

计量单位

5.1

压力变送器应采用国家法定计量单位帕或是其十进倍数单位

Pa(),:kPa、

等

MPa。

准确度等级

5.2

压力变送器的准确度等级可以在以下系列中选取级级级

:0.05、0.075、0.1、

级级级级

0.2(0.25)、0.5、1、1.5。

标志和标识

5.3

计量法制标志一般包括以下内容

5.3.1:

仪表型式批准标志和编号试验样机应留出相应位置

———();

产品合格印证此项可与计量器具本体分开设置

———、()。

压力变送器标识一般包括以下内容

5.3.2:

名称规格型号生产厂名或商标

———、()、;

准确度等级或最大允许误差

———();

制造年份及编号和批号

———;

防爆标识如有

———()。

2

JJF1789—2019

外部结构设计要求

5.4

压力变送器应采用封闭式结构设计

。

提供审查的技术文件和试验样机

5.5

提供审查的主要技术文件

5.5.1

样机照片

———;

产品标准和检验方法

———;

总装图电路图和主要零部件图

———、;

使用说明书

———;

制造单位或技术机构所做的试验报告

———。

提供样机的数量

5.5.2

对于单一产品的提供一至三台样机对于系列产品应包括测量区间上下限的产

,;,

品每种产品提供一至三台样机或由受理申请的政府计量行政部门与承担试验的技术

,,

机构根据申请单位提供的技术文件和产品规格确定

。

6计量要求

示值误差

6.1

压力变送器的示值误差按准确度等级划分应符合表规定

,1。

回差

6.2

压力变送器的回差应符合表的规定

1。

重复性

6.3

压力变送器的重复性应符合表的规定

1。

端基一致性

6.4

压力变送器的端基一致性应符合表的规定

1。

死区

6.5

压力变送器的死区应符合表的规定

1。

表1与准确度等级有关的项目

准确度等级

级

项目级级级0.2级级级

0.050.0750.1级0.51.01.5

(0.25)

允许值

示值误差±0.2%

±0.05%±0.075%±0.1%±0.5%±1.0%±1.5%

(±0.25%)

回差≤0.16%

≤0.04%≤0.06%≤0.08%≤0.4%≤0.8%≤1.2%

(≤0.2%)

重复性≤0.10%

≤0.025%≤0.04%≤0.05%≤0.25%≤0.5%≤0.75%

(≤0.125%)

3

JJF1789—2019

表1续

()

准确度等级

级

项目级级级0.2级级级

0.050.0750.1级0.51.01.5

(0.25)

允许值

端基一致性≤0.16%

≤0.04%≤0.06%≤0.08%≤0.4%——————

(≤0.2%)

死区

≤0.2%

输入量程≤0.05%≤0.075%≤0.1%≤0.5%——————

()(≤0.25%)

注:

允许值是以输出量程的百分数表示。

1

压力变送器的量程小于或等于时,可以不考虑死区的影响。

26kPa

准确度等级低于级的,可以不做端基一致性和死区两个项目。

30.5

压力变送器生产厂家的企业标准中,端基一致性、重复性和死区三个项目的技术指标高于

4

本大纲时,按企业标准执行。

压力变送器生产厂家的企业标准中,如果使用零基一致性或独立一致性时,可以代替端基

5

一致性,技术指标参照端基一致性。

7通用技术要求

正常工作条件

7.1

压力变送器正常工作环境温度下限值优先从下列数据中选取

:-55℃、-40℃、

-30℃、-25℃、-20℃、-10℃、0℃。

压力变送器正常工作环境温度上限值优先从下列数据中选取

:50℃、60℃、

70℃、80℃、85℃、90℃、100℃、125℃。

相对湿度时

:5%~95%(25℃)。

大气压力

:86kPa~106kPa。

交流外磁场

:≤400A/m。

额定工作电压或电池供电等

:、、。

220VAC24VDC±15VDC

参考工作条件

7.2

环境温度级级级及以下每

7.2.1:0.05、0.075:20℃±2℃;0.1:20℃±5℃;

变化不大于

10min1℃。

相对湿度

7.2.2:≤80%。

供电电源应符合试验样机标注的供电电源指标性能

7.2.3:。

大气压力

7.2.4:86kPa~106kPa。

磁场无影响压力变送器输出的外磁场

7.2.5:。

振动无影响压力变送器输出的振动源

7.2.6:。

4

JJF1789—2019

功能特性

7.3

压力变送器具有下列功能特性时制造商应给出以下特性的技术参数

,。

输入电阻

7.3.1

在电源输入端对直流信号呈现的电阻用表示

,,Ω。

注:仅适用有线信号传输的压力变送器。

负载电阻非试验类项目

7.3.2()

制造厂应规定负载电阻的范围

。

电源电压非试验类项目

7.3.3()

制造厂应规定电源电压标称值和允许变化的限值如果是交流供电的还需要给出频

;

率的标称值和允许变化的限值

。

电功耗非试验类项目

7.3.4()

交流供电的压力变送器应给出消耗的伏安有效均方根值

,()。

直流供电的压力变送器应给出消耗的瓦特有效值

,。

输出纹波

7.3.5

直流供电的压力变送器应给出允许纹波含量的峰峰值和主频率分量范围

,。

注:不适用数字信号传输的压力变送器。

范围下限值和量程的调整极限

7.3.6

范围下限值和量程的调整极限分为两类一类是为补偿制造允差或其他小偏差而设

:

计的调整另一类是为提升或下降输入信号范围以适应规定输出范围而设计的调整量

;(

程比

)。

切换差

7.3.7

压力变送器具有切换功能时制造商应给出触发切换动作的输入值与刚好能撤销切

,

换动作的输入值之差

。

外观

7.4

壳体表面光洁完好无划痕及其他损伤

、,。

产品铭牌标牌等完整并牢固地固定在外壳上

、,。

内部不得有灰尘残渣等杂物

、。

始动漂移

7.5

在测量范围的和处输出值变化量应不超过示值误差绝对值

10%90%,。

长期漂移

7.6

进行周期为天的长期漂移试验输出值变化量应不超过示值误差绝对值

30。。

注:可单独选取样机进行试验。

频率响应

7.7

频率响应为压力变送器的动态指标项目可以和制造商协商给出频率响应图

,,。

阶跃响应

7.8

阶跃响应为压力变送器的动态指标项目可以和制造商协商确定阶跃响应的试验

,,

要求

。

对每一种试验条件应测量输出达到并保持其稳态值在量程的以内的时间

1%。

5

JJF1789—2019

与影响量有关的项目

7.9

根据不同的准确度等级压力变送器有关影响量的技术指标应符合规定可以在表

,。

中选取对应准确度等级的值

2。

环境温度

7.9.1

根据不同的准确度等级环境温度对压力变送器范围下限值量程影响的允许值可

,、

以在表中选取也可以与用户协商给出表达方式等效于表的允许值

2,,2。

湿度

7.9.2

根据不同的准确度等级湿度对压力变送器范围下限值量程影响的允许值可以在

,、

表中选取

2。

试验后进行目检检查是否有跳火花痕迹冷凝水聚集和元件损坏等

,。,。

在环境条件下再经过确定压力变送器的示值误差满足的要求
