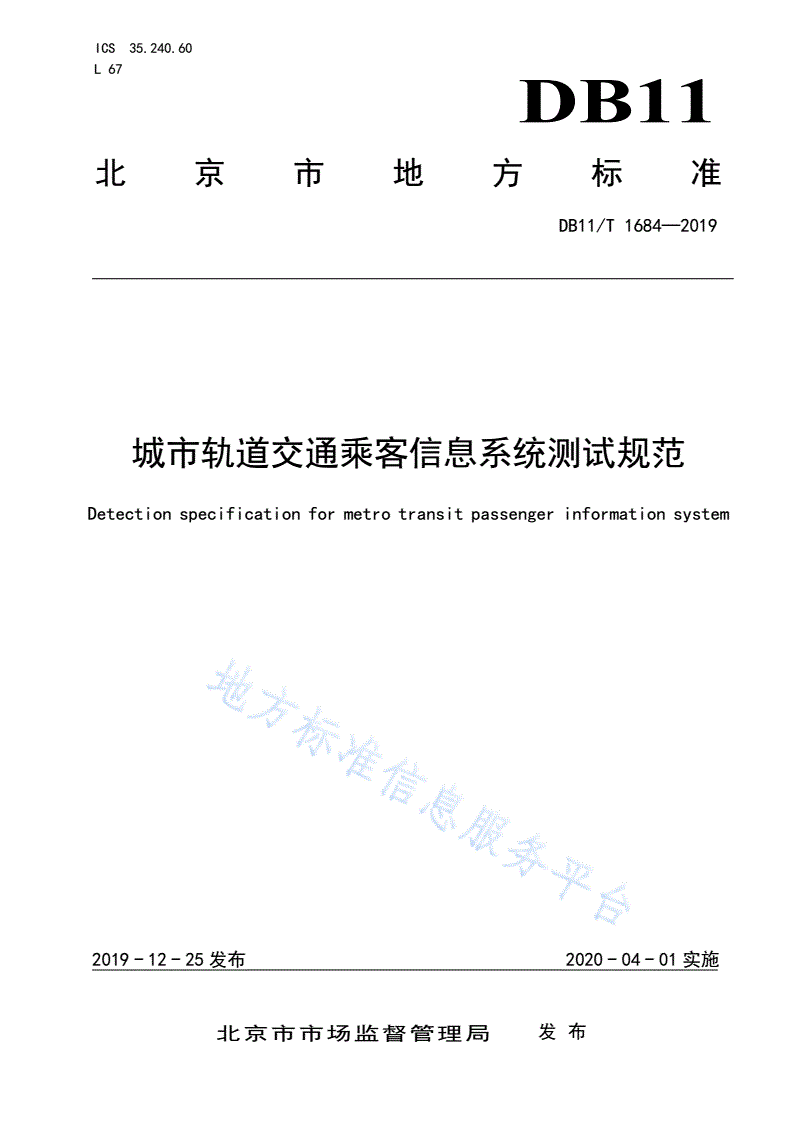

DB11/T 1684-2019 城市轨道交通乘客信息系统测试规范

ICS35.240.60

L67

DB11

北京市地方标准

DB11/T1684—2019

城市轨道交通乘客信息系统测试规范

Detectionspecificationformetrotransitpassengerinformationsystem

2019-12-25发布2020-04-01实施

北京市市场监督管理局发布

DB11/T1684—2019

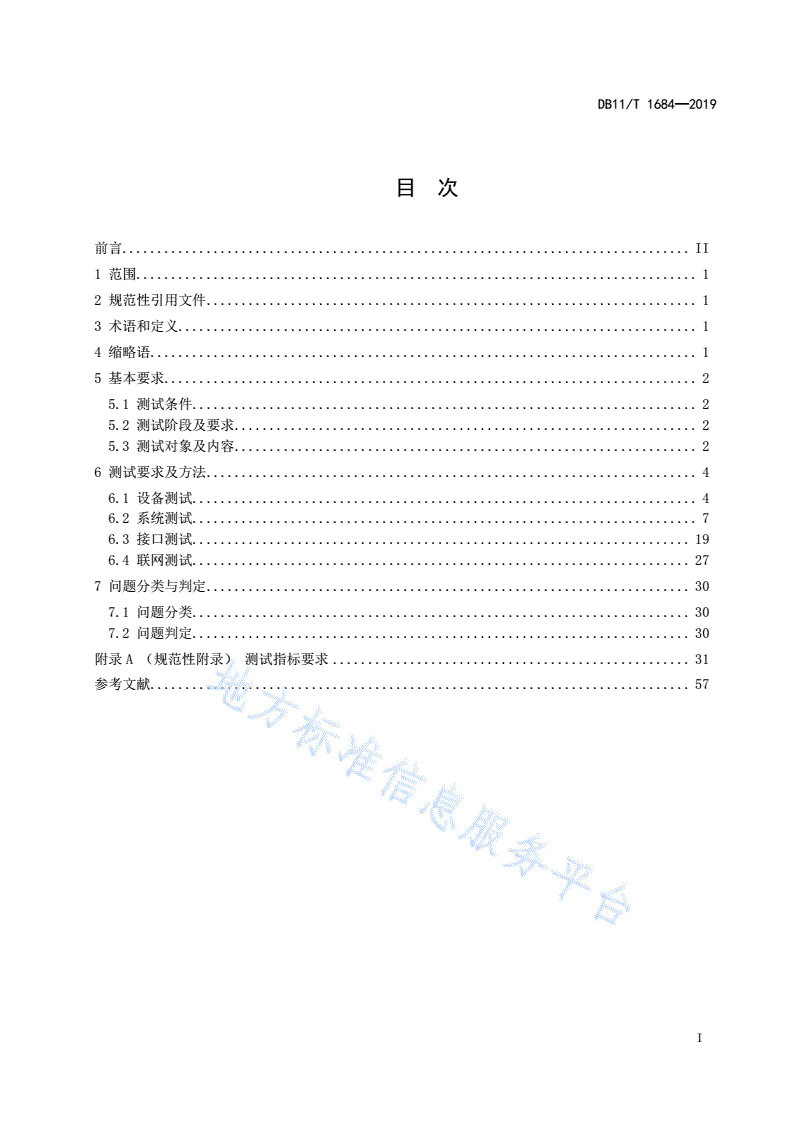

目次

前言.................................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4缩略语..............................................................................1

5基本要求............................................................................2

5.1测试条件........................................................................2

5.2测试阶段及要求..................................................................2

5.3测试对象及内容..................................................................2

6测试要求及方法......................................................................4

6.1设备测试........................................................................4

6.2系统测试........................................................................7

6.3接口测试.......................................................................19

6.4联网测试.......................................................................27

7问题分类与判定.....................................................................30

7.1问题分类.......................................................................30

7.2问题判定.......................................................................30

附录A（规范性附录）测试指标要求...................................................31

参考文献.............................................................................57

I

DB11/T1684—2019

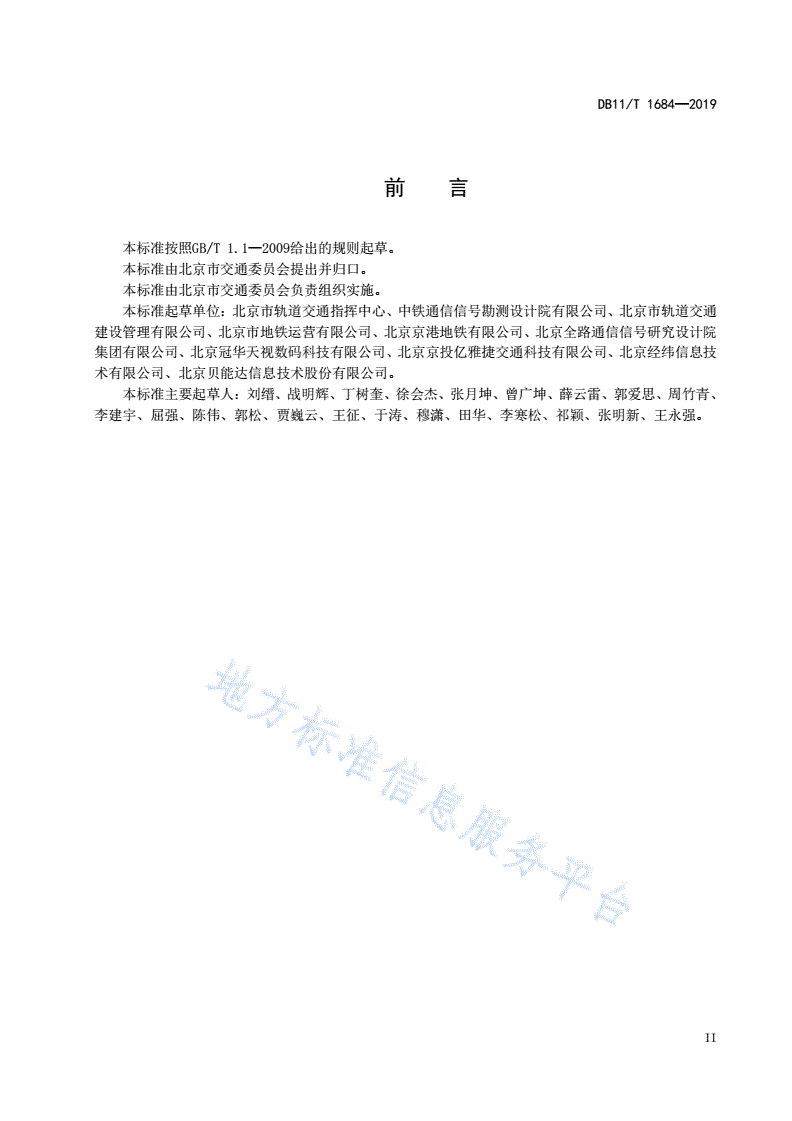

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由北京市交通委员会提出并归口。

本标准由北京市交通委员会负责组织实施。

本标准起草单位：北京市轨道交通指挥中心、中铁通信信号勘测设计院有限公司、北京市轨道交通

建设管理有限公司、北京市地铁运营有限公司、北京京港地铁有限公司、北京全路通信信号研究设计院

集团有限公司、北京冠华天视数码科技有限公司、北京京投亿雅捷交通科技有限公司、北京经纬信息技

术有限公司、北京贝能达信息技术股份有限公司。

本标准主要起草人：刘缙、战明辉、丁树奎、徐会杰、张月坤、曾广坤、薛云雷、郭爱思、周竹青、

李建宇、屈强、陈伟、郭松、贾巍云、王征、于涛、穆潇、田华、李寒松、祁颖、张明新、王永强。

II

DB11/T1684—2019

城市轨道交通乘客信息系统测试规范

1范围

本标准规定了城市轨道交通与运营生产相关的专用通信乘客信息系统的测试方式、测试条件、测

试要求及方法。

本标准适用于城市轨道交通与运营生产相关的专用通信乘客信息系统新建、更新改造工程的规划、

设计、建设、验收、维护、运营及业务管理，改建、扩建工程可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50174数据中心设计规范

DB11/T1683城市轨道交通乘客信息系统技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

版式layout

显示终端的版面格式。

3.2

版式列表layoutlist

按照时间顺序排列，定义不同时间段的版式。

3.3

播放列表playlist

按照时间的顺序排列，定义不同时间段的播出内容。

3.4

素材sourcematerial

用于制作版式和播放节目的多媒体原始材料，包括文本、图片、视频、音频等。

4缩略语

下列缩略语适用于本文件：

ATS：自动列车监控系统（AutomaticTrainSupervision）

MPIS：多线路共用乘客信息系统（MultiPassengerInformationSystem）

OCC：运营控制中心（OperatedControlCenter）

OCC-PIS：线路乘客信息系统（OperatedControlCenterPassengerInformationSystem）

PIS：乘客信息系统（PassengerInformationSystem）

SPIS：车站中心系统（StationPassengerInformationSystem）

TCC：轨道交通指挥中心（TrafficControlCenter）

TCC-PIS：轨道交通指挥中心乘客信息系统分中心（TrafficControlCenterPassenger

InformationSystem）

1

DB11/T1684—2019

TPIS：列车系统（TrainPassengerInformationSystem）

5基本要求

5.1测试条件

5.1.1环境条件应包括气候条件、机械条件、电气条件和其他外部环境条件。检测实验室机房环境

条件（如温度、湿度、防静电、防电磁干扰等）满足GB50174的要求。检测实验室为受测方提供受检

设备的安装空间、电源、基本网络等条件。

5.1.2工作条件应包括受检设备自身条件、数据和其他辅助要素。测试过程中使用的测试工具应通过

符合性检查，并满足下列要求:

a)应遵循DB11/T1683规定的通信方式、通信协议；

b)应模拟实际应用场景，记录受检设备/系统的功能指标；

c)应模拟多节点、多任务并发测试环境，记录受检设备/系统的性能指标；

d)应按顺序正确记录通信交互的数据包，交互日志应完整详细。

5.2测试阶段及要求

城市轨道交通乘客信息系统测试包括入围测试、样品测试和接入测试，接入测试包括模拟测试和

正式测试，各阶段测试顺序依次进行。城市轨道交通乘客信息系统应在批量采购前通过样品测试，应

在试运行前通过接入测试。

各测试阶段送检要求如下：

a)入围测试：

1)受检方应提供文档材料，包括受检设备的第三方测试证明、使用说明书、出厂测试报告、

版本说明等；

2)受检方应至少提供2套同一型号的样品；

3)已通过入围测试的设备在其主要设计、工艺、原材料和重要零部件变更时应重新进行入围

测试。

b)样品测试：

1)受检方应提供文档材料，包括受检设备/系统的第三方测试证明、使用说明书、出厂测试

报告、版本说明等；

2)受检方应提供支持开展本文件6.2、6.3章节中系统测试、接口测试工作的样品。

c)接入测试：

1)受检方应提供支持开展本文件6.4章节中接入测试工作的文档材料，包括施工图纸、设

备安装配置信息等；

2)受检方应提供设备命名信息、设备点位信息和设备编码信息等。

5.3测试对象及内容

测试对象应包括MPIS系统、OCC-PIS系统、SPIS系统、TPIS系统及各系统内关键设备与系统间接口。

测试内容包括单设备基础指标测试、协议测试，各系统协议合规性测试、功能测试、性能测试，系统

间接口协议合规性测试、功能测试、性能测试，接入环境连通性测试、系统联调测试、端对端测试等。

测试内容及测试阶段对应关系见表1。

2

DB11/T1684—2019

表1测试内容与测试阶段对应关系

测试阶段

测试类别测试对象测试项目接入测试

入围测试样品测试

模拟测试正式测试

视频流服务器基础指标测试●●——

直播数字电视编码器基础指标测试●●——

基础指标测试●●——

车站LCD播放控制器

协议测试●●——

车站LCD显示屏基础指标测试●●——

基础指标测试●●——

车站LED显示屏（含播控）

协议测试●●——

设备测试

列车媒体服务器基础指标测试●●——

基础指标测试●●——

列车播放控制器

协议测试●●——

基础指标测试●●——

列车LCD显示屏

协议测试●●——

车站管理设备协议测试●●——

中心管理设备协议测试●●——

协议合规性测试—●——

MPIS系统功能测试—●——

性能测试—●——

协议合规性测试—●——

OCC-PIS系统功能测试—●——

性能测试—●——

系统测试

协议合规性测试—●——

SPIS系统功能测试—●——

性能测试—●——

协议合规性测试—●——

TPIS系统功能测试—●——

性能测试—●——

协议合规性测试—●——

MPIS/OCC-PIS与SPIS接口功能测试—●——

性能测试—●——

协议合规性测试—●——

接口测试MPIS/OCC-PIS与TCPIS接口功能测试—●——

性能测试—●——

协议合规性测试—●——

TCC-PIS与MPIS接口功能测试—●——

性能测试—●——

3

DB11/T1684—2019

表1测试内容与测试阶段对应关系（续）

测试阶段

测试类别测试对象测试项目接入测试

入围测试样品测试

模拟测试正式测试

协议合规性测试—●——

TCC-PIS与SPIS接口功能测试—●——

性能测试—●——

协议合规性测试—●——

接口测试TCC-PIS与TPIS接口功能测试—●——

性能测试—●——

协议合规性测试—●——

SPIS与车站终端设备接口功能测试—●——

性能测试—●——

连通性连通性测试——●●

点对点测试点对点测试——●●

联网测试稳定性测试——●●

系统联调测试

冗余性测试——●●

端对端测试各系统端对端测试———●

注：“●”表示测试该项目，“—”表示不测试该项目。

6测试要求及方法

6.1设备测试

6.1.1视频流服务器

视频流服务器基础指标测试要求和测试方法分别为；

a)测试要求：视频流服务器基础指标应符合附录A.2.1的规定；

b)测试方法：根据设备的第三方测试证明和使用说明书、出厂测试报告等资料，核验视频流服

务器的基础指标与附录A中的A.2.1规定的符合性。

6.1.2直播数字电视编码器

直播数字电视编码器基础指标测试要求和测试方法分别为：

a)测试要求：直播数字编码器基础指标应符合附录A.2.2的规定；

b)测试方法：根据设备的第三方测试证明和使用说明书、出厂测试报告等资料，核验视频流服

务器的基础指标与附录A中的A.2.2规定的符合性。

6.1.3车站LCD播放控制器

基础指标

车站LCD播放控制器基础指标测试要求和测试方法分别为：

a)测试要求：车站LCD播放控制器基础指标应符合附录A.2.3的规定；

4

DB11/T1684—2019

b)测试方法：根据设备的第三方测试证明和使用说明书、出厂测试报告等资料，核验车站LCD

播放控制器的基础指标与附录A中的A.2.3规定的符合性。

协议指标

车站LCD播放控制器协议指标测试要求和测试方法分别为：

a)测试要求：车站LCD播放控制器的心跳状态、设备运行状态订阅、信息发布、信息解除、版

式列表发送、版式列表控制、播放列表发送、播放列表控制、ATS数据下发、时钟同步、日

志订阅、设备控制、终端画面监视查询、设备参数申请、设备参数信息发送、运营参数申请、

运营参数信息发送、信息任务申请、版式列表申请、播放列表申请、状态信息上报、下载状

态上报等协议应符合DB11/T1683附录B协议规范的规定；

b)测试方法：使用测试工具与车站LCD播放控制器建立连接，测试心跳状态、设备运行状态订

阅、信息发布、信息解除、版式列表发送、版式列表控制、播放列表发送、播放列表控制、

ATS数据下发、时钟同步、日志订阅、设备控制、终端画面监视查询、设备参数申请、设备

参数信息发送、运营参数申请、运营参数信息发送、信息任务申请、版式列表申请、播放列

表申请、状态信息上报、下载状态上报协议规范性。

6.1.4车站LCD显示屏

车站LCD显示屏基础指标测试要求和测试方法分别为：

a)测试要求：车站LCD显示屏基础指标应符合附录A.2.4的规定；

b)测试方法：根据设备的第三方测试证明和使用说明书、出厂测试报告等资料，核验车站LCD

显示屏的基础指标与附录A中的A.2.4规定的符合性。

6.1.5车站LED显示屏

车站LED显示屏基础指标测试要求和测试方法分别为：

a)测试要求：车站LED显示屏基础指标应符合附录A.2.5的规定；

b)测试方法：根据设备的第三方测试证明和使用说明书、出厂测试报告等资料，核验车站LED

显示屏的基础指标与附录A中的A.2.5规定的符合性。

6.1.6车站LED播放控制器

车站LED播放控制器协议测试要求和测试方法分别为：

a)测试要求：车站LED播放控制器的心跳状态、设备运行状态订阅、信息发布、信息解除、版

式列表发送、版式列表控制、时钟同步、设备控制、终端画面监视查询、设备参数申请、设

备参数信息发送、信息任务申请、版式列表申请、状态信息上报等协议应符合DB11/T1683

附录B协议规范的规定；

b)测试方法：使用测试工具与车站LED播放控制器建立连接，测试心跳状态、设备运行状态订

阅、信息发布、信息解除、版式列表发送、版式列表控制、时钟同步、设备控制、终端画面

监视查询、设备参数申请、设备参数信息发送、信息任务申请、版式列表申请、状态信息上

报等协议规范性。

6.1.7列车媒体服务器

列车媒体服务器基础指标测试要求和测试方法分别为：

a)测试要求：列车媒体服务器基础指标应符合附录A.2.6的规定；

5

DB11/T1684—2019

b)测试方法：根据设备的第三方测试证明和使用说明书、出厂测试报告等资料，核验列车媒体

服务器的基础指标与附录A中的A.2.6规定的符合性。

6.1.8列车播放控制器

基础指标

列车播放控制器基础指标测试要求和测试方法分别为：

a)测试要求：列车播放控制器基础指标应符合附录A.2.7的规定；

b)测试方法：根据设备的第三方测试证明和使用说明书、出厂测试报告等资料，核验列车媒体

服务器的基础指标与附录A中的A.2.7规定的符合性。

协议指标

列车播放控制器协议指标测试要求和测试方法分别为：

a)测试要求：列车播放控制器的心跳状态、设备运行状态订阅、信息发布、信息解除、版式列

表发送、版式列表控制、播放列表发送、播放列表控制、ATS数据下发、时钟同步、日志订

阅、设备控制、终端画面监视查询、设备参数申请、设备参数信息发送、信息任务申请、版

式列表申请、播放列表申请、状态信息上报、下载状态上报等协议应符合DB11/T1683附录

B协议规范的规定；

b)测试方法：使用测试工具与列车播放控制器建立连接，测试心跳状态、设备运行状态订阅、

信息发布、信息解除、版式列表发送、版式列表控制、播放列表发送、播放列表控制、ATS

数据下发、时钟同步、日志订阅、设备控制、终端画面监视查询、设备参数申请、设备参数

信息发送、信息任务申请、版式列表申请、播放列表申请、状态信息上报、下载状态上报等

协议规范性。

6.1.9列车LCD显示屏

列车LCD显示屏基础指标测试要求和测试方法分别为：

a)测试要求：列车LCD显示屏基础指标应符合附录A.2.8的规定；

b)测试方法：根据设备的第三方测试证明和使用说明书、出厂测试报告等资料，核验列车LCD

显示屏的基础指标与附录A中的A.2.8规定的符合性。

6.1.10车站管理设备

车站管理设备协议测试要求和测试方法分别为：

a)测试要求：车站管理设备的心跳状态、设备运行状态订阅、信息发布、信息解除、时钟同步、

日志订阅、设备控制、终端画面监视查询、设备参数申请、设备参数信息发送、运营参数申

请、运营参数信息发送、车站系统参数信息发送、车站系统参数申请、状态信息上报等协议

应符合DB11/T1683附录B协议规范的规定；

b)测试方法：使用测试工具与车站管理设备建立连接，测试心跳状态、设备运行状态订阅、信

息发布、信息解除、时钟同步、日志订阅、设备控制、终端画面监视查询、设备参数申请、

设备参数信息发送、运营参数申请、运营参数信息发送、车站系统参数信息发送、车站系统

参数申请、状态信息上报等协议规范性。

6.1.11中心管理设备

中心管理设备协议测试要求和测试方法分别为：

6

DB11/T1684—2019

a)测试要求：中心管理设备的心跳状态、设备运行状态订阅、信息发布、信息解除、版式列表

发送、版式列表控制、播放列表发送、播放列表控制、ATS数据下发、时钟同步、日志订阅、

设备控制、终端画面监视查询、设备参数申请、设备参数信息发送、运营参数申请、运营参

数信息发送、车站系统参数信息发送、车站系统参数申请、信息任务申请、版式列表申请、

播放列表申请、状态信息上报、下载状态上报等协议应符合DB11/T1683附录B协议规范的

规定；

b)测试方法：使用测试工具与中心管理设备建立连接，测试心跳状态、设备运行状态订阅、信

息发布、信息解除、版式列表发送、版式列表控制、播放列表发送、播放列表控制、ATS数

据下发、时钟同步、日志订阅、设备控制、终端画面监视查询、设备参数申请、设备参数信

息发送、运营参数申请、运营参数信息发送、车站系统参数信息发送、车站系统参数申请、

信息任务申请、版式列表申请、播放列表申请、状态信息上报、下载状态上报等协议的规范

性。

6.2系统测试

6.2.1MPIS系统测试

协议合规性测试

MPIS系统协议合规性测试要求和测试方法分别为：

a)测试要求：MPIS系统使用的协议应符合DB11/T1683附录B协议规范的规定；

b)测试方法：使用测试工具对MPIS系统的心跳状态、设备运行状态订阅、信息发布、信息解除、

版式列表发送、版式列表控制、播放列表发送、播放列表控制、ATS数据下发、时钟同步、

日志订阅、设备控制、终端画面监视查询、设备参数申请、设备参数信息发送、运营参数申

请、运营参数信息发送、车站系统参数信息发送、车站系统参数申请、信息任务申请、版式

列表申请、播放列表申请、设备运行状态上报、下载状态上报等协议进行合规性测试。

功能测试

.1LCD播放版式设计

LCD版式设计测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，进行车站LCD和列车LCD的版式制作；进行区域划分和

叠加；设置版式各区域媒体素材类型；导出版式文件。

.2LED播放版式设计

LED播放版式设计测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，进行LED版式区域划分，并进行区域大小和位置的设置；

设置信息显示方式；设置各分区的媒体类型；设置文字区域的文字颜色、大小、滚动速度。

.3多媒体信息采集

多媒体信息采集的测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，采集数字电视信息；采集图像信息；采集视频流媒体。

.4多媒体信息处理

7

DB11/T1684—2019

多媒体信息处理测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，制作媒体素材文件；对媒体素材进行剪辑；对媒体素材

进行整合；对媒体素材进行格式转换。

.5媒体素材上传

媒体素材上传测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，上传视频、图片、文本等媒体素材，测试其上传速度及

上传过程中进度展示方式；设置素材的有效时间和失效时间；预览上传后的素材，查看素材

的名称、大小、播放时长、内容画面缩略图等信息。

.6媒体素材审核

媒体素材审核测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，对上传的媒体素材进行审核。

.7版式列表管理

版式列表管理测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，使用审核通过的素材编辑、制作版式列表；在受检系统

用户终端上，设置定时播放的时间循环方式，包括定时播放、按天循环、按周循环等。

.8版式列表审核与发布

版式列表审核与发布测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，测试应支持多级审核；对版式列表进行预览，审核制作

的版式列表；发布审核通过的版式列表。

.9播放列表管理

播放列表管理测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，使用审核通过的素材制作播放列表；设置播放列表的的

时间循环方式，包括定时播放、按天循环、按周循环等。

.10播放列表审核与发布

播放列表审核与发布测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，应支持多级审核；对播放列表进行预览，审核制作的播

放列表；发布审核通过的播放列表。

.11视频直播

视频直播功能测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：使用测试工具接收受检系统发送的直播视频信息；测试视频流的播放效果。

.12信息发布

8

DB11/T1684—2019

信息发布测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，选择信息发布对象，可以按编组选择，也可以单个对象

选择；设置发布信息的级别；设置发布信息的时间段；在受检系统用户终端上，预览模拟发

布效果；对预发布信息进行审核；对预发布信息进行二次密码验证，验证通过后进行发布；

显示信息发布的结果。

.13信息审核

信息审核测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，审核将要发布的信息，检查发布的信息内容和发布范围，

支持多级审核。

.14信息解除

信息解除测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，解除已发布的信息。

.15电子地图

电子地图测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：调用受检系统电子地图服务，测试电子地图拖动、平移及线路图展示功能，包括

所辖线路、车站等信息，并显示设备的位置、状态等。

.16设备状态监视

设备状态监视测试要求和测试方法分别为：

a)测试要求：MPIS功能指标应符合附录A.4.1.1的规定；

b)测试方法：在受检系统用户终端上，监视服务器、车站播放控制器、
