GB/T 17695-1999 地图用公共信息图形符号 通用符号

BGr/'17695-1999

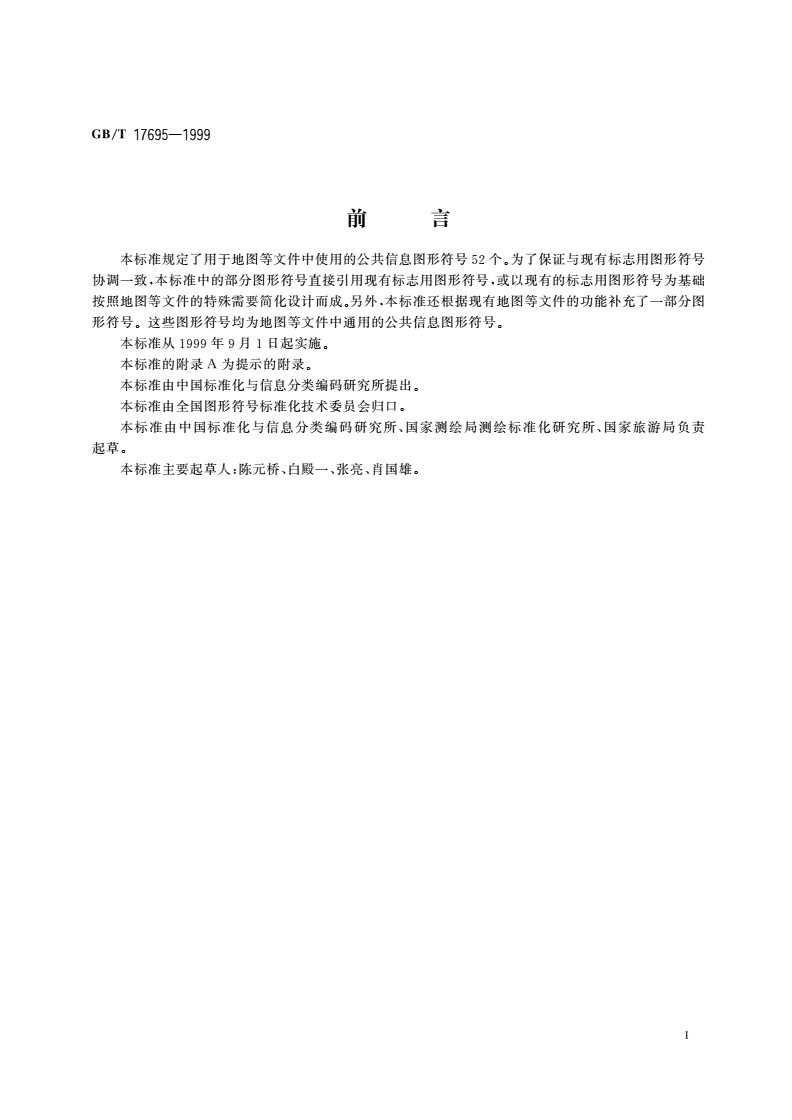

前言

本标准规定了用于地图等文件中使用的公共信息图形符号52个。为了保证与现有标志用图形符号

协调一致，本标准中的部分图形符号直接引用现有标志用图形符号，或以现有的标志用图形符号为基础

按照地图等文件的特殊需要简化设计而成。另外，本标准还根据现有地图等文件的功能补充了一部分图

形符号。这些图形符号均为地图等文件中通用的公共信息图形符号。

本标准从1999年9月I日起实施。

本标准的附录A为提示的附录。

本标准由中国标准化与信息分类编码研究所提出。

本标准由全国图形符号标准化技术委员会归口。

本标准由中国标准化与信息分类编码研究所、国家测绘局测绘标准化研究所、国家旅游局负责

起草。

本标准主要起草人:陈元桥、白殿一、张亮、肖国雄。

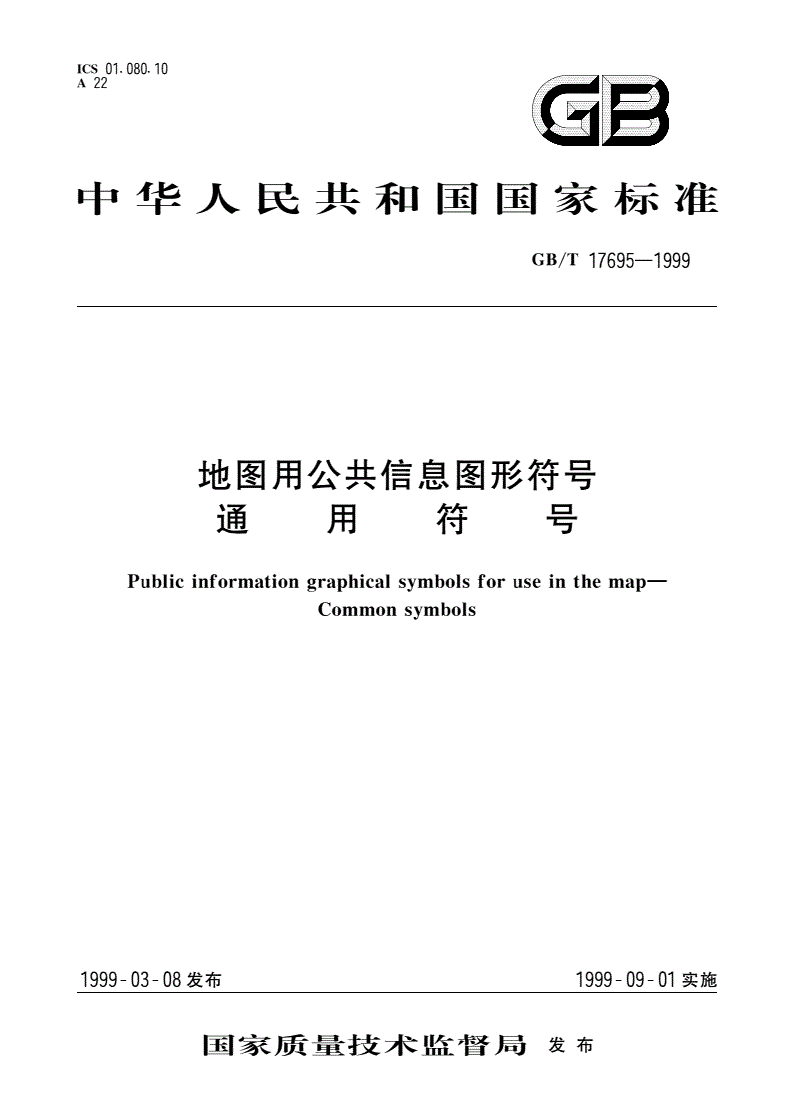

中华人民共和国国家标准

地图用公共信息图形符号

通用符号GB/'r17695-1999

Publicinformationgraphicalsymbolsforuseinthemap-

Commonsymbols

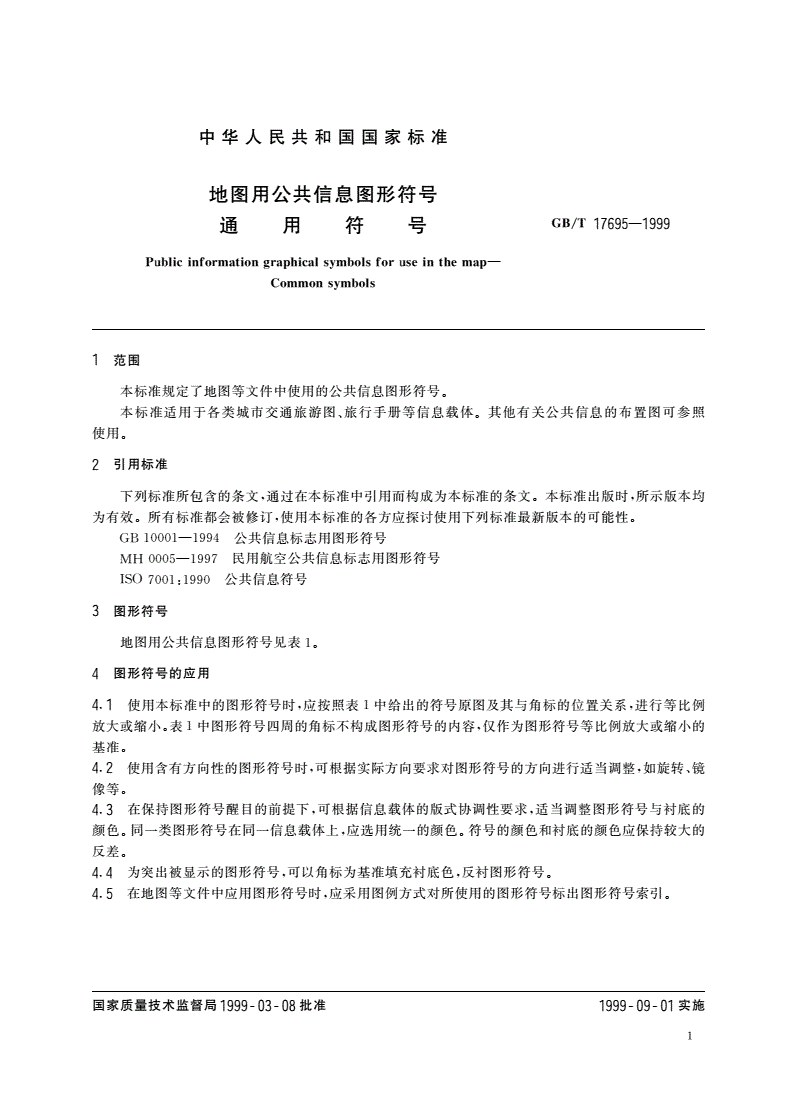

1范围

本标准规定了地图等文件中使用的公共信息图形符号。

本标准适用于各类城市交通旅游图、旅行手册等信息载体。其他有关公共信息的布置图可参照

使用。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB10001-1994公共信息标志用图形符号

MH0005-1997民用航空公共信息标志用图形符号

ISO7001:1990公共信息符号

3图形符号

地图用公共信息图形符号见表1,

4圈形符号的应用

4.1使用本标准中的图形符号时，应按照表1中给出的符号原图及其与角标的位置关系，进行等比例

放大或缩小。表1中图形符号四周的角标不构成图形符号的内容，仅作为图形符号等比例放大或缩小的

基准。

4.2使用含有方向性的图形符号时，可根据实际方向要求对图形符号的方向进行适当调整，如旋转、镜

像等。

4.3在保持图形符号醒目的前提下，可根据信息载体的版式协调性要求，适当调整图形符号与衬底的

颜色。同一类图形符号在同一信息载体上，应选用统一的颜色。符号的颜色和衬底的颜色应保持较大的

反差。

4.4为突出被显示的图形符号，可以角标为基准填充衬底色，反衬图形符号

4.5在地图等文件中应用图形符号时，应采用图例方式对所使用的图形符号标出图形符号索引。

国家质f技术监督局1999-03一08批准1999一09一01实施

GB/T176951999

表I地图用公共信息图形符号表

序号图形符号名称说明

指北针

01

一不compass

飞机GB10001--1994(04)

02+

aircraftISO7001:1990022)

03一国

train

04召biEoAant

一

地铁

05自subway

公共汽车

06日玉日ISO7001;1990(005)

bus

无轨电车

07曲

trolleybus

轻轨交通

0842,11

lightrailway

.^"租车服务

D9

闷‘Jrental

客运缆车、索道

10ISO7001:1990(034)

互cablecar

火车售票

11护

railwayticket

民航售票

12拿airwayticket

轮船鲁票

13AAI

steamerticket

旅行社

14一断travelagency

加油站

15ISO7001:1990(009)

JIgasolenestation

停车场

16P

parkinglot

r，1、，

车辆清洗

17/40/1\\vehicleclearing

升28

GB/T17695-1999

表1(续)

序号图形符号名
