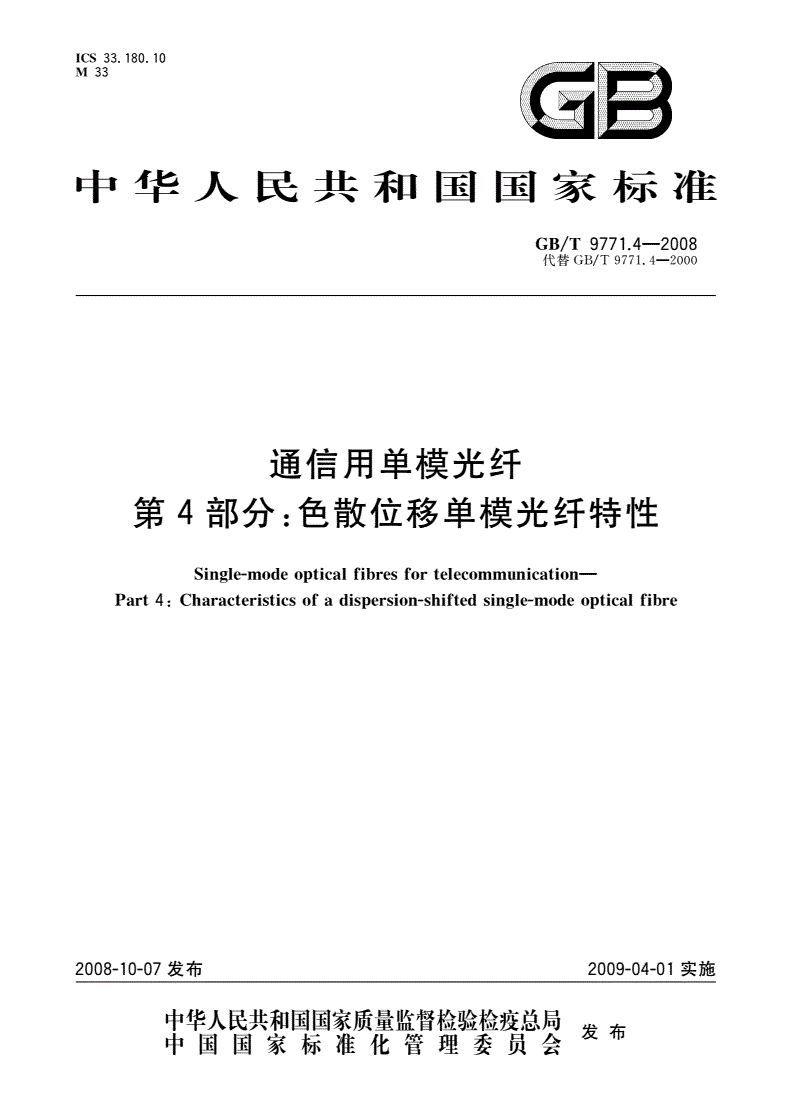

GB/T 9771.4-2008 通信用单模光纤 第4部分：色散位移单模光纤特性

ICS33.180.10

M33OB

中华人民共和国国家标准

GB/T9771.4—2008

代替GB/T9771.4—2000

通信用单模光纤

第4部分：色散位移单模光纤特性

Single-modeopticalfibresfortelecommunication—

Part4:Characteristicsofadispersion-shiftedsingle-modeopticalfibre

2008-10-07发2009-04-01实施

发

GB/T9771.4—2008

-1.Z-—1—

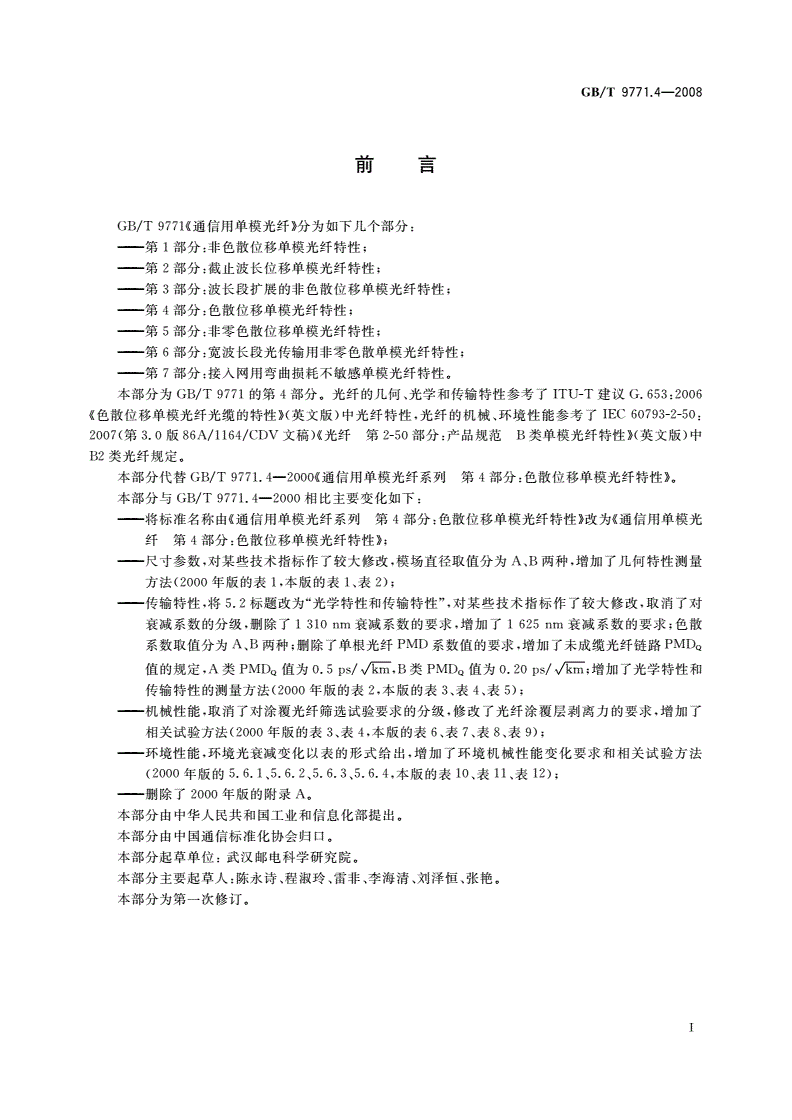

刖弓

GB/T977K通信用单模光纤》分为如下几个部分：

——第1部分非色散位移单模光纤特性；

——第2部分截止波长位移单模光纤特性；

——第3部分波长段扩展的非色散位移单模光纤特性；

——第4部分色散位移单模光纤特性；

——第5部分非零色散位移单模光纤特性；

——第6部分宽波长段光传输用非零色散单模光纤特性

第7部分接入网用弯曲损耗不敏感单模光纤特性。

本部分为GB/T9771的第4部分。光纤的几何、光学和传输特性参考了ITU-T建议G.653：2006

《色散位移单模光纤光缆的特性》（英文版）中光纤特性，光纤的机械、环境性能参考了IEC60793-2-50：

2007（第3.0版86A/1164/CDV文稿）《光纤第2-50部分：产品规范B类单模光纤特性》（英文版）中

B2类光纤规定。

本部分代替GB/T9771.4—2000《通信用单模光纤系列第4部分：色散位移单模光纤特性》。

本部分与GB/T9771.4-2000相比主要变化如下：

—将标准名称由《通信用单模光纤系列第4部分：色散位移单模光纤特性》改为《通信用单模光

纤第4部分：色散位移单模光纤特性》；

-尺寸参数，对某些技术指标作了较大修改，模场直径取值分为A、E两种，增加了几何特性测量

方法（2000年版的表1,本版的表1、表2）；

—传输特性，将5.2标题改为“光学特性和传输特性”，对某些技术指标作了较大修改，取消了对

衰减系数的分级,删除了1310nm衰减系数的要求，增加了1625nm衰减系数的要求；色散

系数取值分为A、B两种；删除了单根光纤PMD系数值的要求，增加了未成缆光纤链路PMDq

值的规定，A类PMDq值为0.5ps/vk^,B类PMDq值为0.20ps//&增加了光学特性和

传输特性的测量方法（2000年版的表2,本版的表3、表4、表5）；

-机械性能，取消了对涂覆光纤筛选试验要求的分级，修改了光纤涂覆层剥离力的要求，增加了

相关试验方法（2000年版的表3、表4,本版的表6、表7、表8、表9）；

-环境性能，环境光衰减变化以表的形式给出，增加了环境机械性能变化要求和相关试验方法

（2000年版的5.6.1、5.6.2、5.6.3、5.6.4,本版的表10、表11、表12）；

——删除了2000年版的附录A。

本部分由中华人民共和国工业和信息化部提出。

本部分由中国通信标准化协会归口。

本部分起草单位：武汉邮电科学研究院。

本部分主要起草人：陈永诗、程淑玲、雷非、李海清、刘泽恒、张艳。

本部分为第一次修订。

T

GB/T9771.4—2008

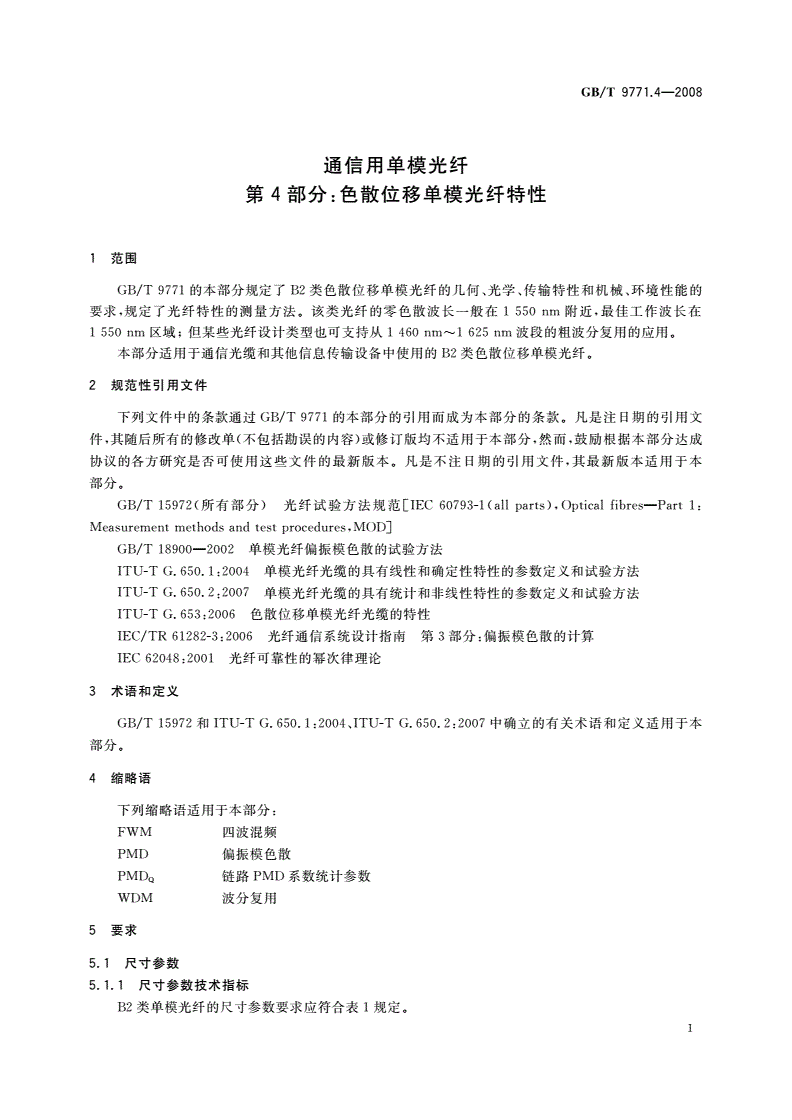

通信用单模光纤

第4部分：色散位移单模光纤特性

1范围

GB/T9771的本部分规定了B2类色散位移单模光纤的几何、光学、传输特性和机械、环境性能的

要求，规定了光纤特性的测量方法。该类光纤的零色散波长一般在1550nm附近，最佳工作波长在

1550nm区域；但某些光纤设计类型也可支持从1460nm~l625nm波段的粗波分复用的应用。

本部分适用于通信光缆和其他信息传输设备中使用的B2类色散位移单模光纤。

2规范性引用文件

下列文件中的条款通过GB/T9771的本部分的引用而成为本部分的条款。凡是注日期的引用文

件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB/T15972（所有部分）光纤试验方法规范[IEC60793-1（allparts）,Opticalfibres—Part1：

Measurementmethodsandtestprocedures,MOD]

GB/T18900—2002单模光纤偏振模色散的试验方法

ITU-TG.650.1：2004单模光纤光缆的具有线性和确定性特性的参数定义和试验方法

ITU-TG.650.2=2007单模光纤光缆的具有统计和非线性特性的参数定义和试验方法

ITU-TG.653：2006色散位移单模光纤光缆的特性

IEC/TR61282-3=2006光纤通信系统设计指南第3部分：偏振模色散的计算

IEC62048:2001光纤可靠性的幕次律理论

3术语和定义

GB/T15972和ITU-TG.650.1：2004JTU-TG.650.2：2007中确立的有关术语和定义适用于本

部分。

4缩略语

下列缩略语适用于本部分：

FWM四波混频

PMD偏振模色散

PMDq链路PMD系数统计参数

WDM波分复用

5要求

5.1尺寸参数

5.1.1尺寸参数技术指标

B2类单模光纤的尺寸参数要求应符合表1规定。

1

GB/T9771.4—2008

表1B2类单模光纤的尺寸参数要求

技术指标

项目单位
