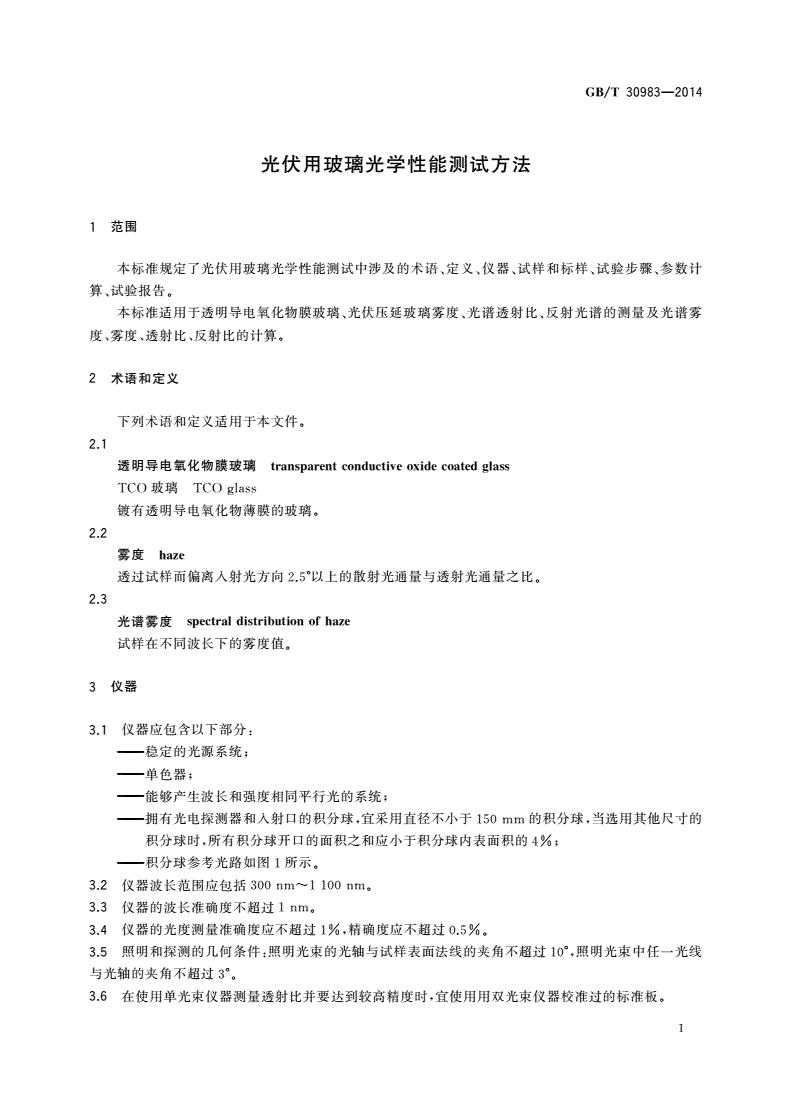

光伏用玻璃光学性能测试方法

1范围

本标准规定了光伏用玻璃光学性能测试中涉及的术语、定义、仪器、试样和标样、试验步骤、参数计

算、试验报告。

本标准适用于透明导电氧化物膜玻璃、光伏压延玻璃雾度、光谱透射比、反射光谱的测量及光谱雾

度、雾度、透射比、反射比的计算。

2术语和定义

下列术语和定义适用于本文件。

2.1

透明导电氧化物膜玻璃transparentconductiveoxidecoatedglass

TCO玻璃TCOglass

镀有透明导电氧化物薄膜的玻璃。

2.2

雾度haze

透过试样而偏离入射光方向2.5°以上的散射光通量与透射光通量之比。

2.3

光谱雾度spectraldistributionofhaze

试样在不同波长下的雾度值。

3仪器

3.1仪器应包含以下部分：

稳定的光源系统；

——单色器；

——能够产生波长和强度相同平行光的系统；

-拥有光电探测器和入射口的积分球，宜采用直径不小于150mm的积分球，当选用其他尺寸的

积分球时，所有积分球开口的面积之和应小于积分球内表面积的4%；

——积分球参考光路如图1所示。

3.2仪器波长范围应包括300nrn〜1100nmo

3.3仪器的波长准确度不超过1nm0

3.4仪器的光度测量准确度应不超过1%,精确度应不超过0.5%。

3.5照明和探测的几何条件：照明光束的光轴与试样表面法线的夹角不超过10°,照明光束中任一光线

与光轴的夹角不超过3°0

3.6在使用单光束仪器测量透射比并要达到较高精度时，宜使用用双光束仪器校准过的标准板。

1

GB/T30983—2014

0

a）双光束b）单光束

说明：

①参比光束；

②样品光束；

③——测试样品；

④——光陷阱；

⑤标准白板；

⑥——白板；

⑦——光电探测器。

图1积分球示意图

4试样和标样

4.1试样

用TCO玻璃或光伏压延玻璃作为试样，尺寸宜根据仪器的要求制备，宜采用100mmX100mm。

4.2标样

4.2.1雾度光谱测定中，采用空气层作为参比标样。

4.2.2光谱透射比测定中，采用空气层作为参比标样。

4.2.3光谱反射比测定中，采用仪器配置的参比白板作为参比标样。

5试验步骤

5.1雾度光谱测量

测量波长范围300nm~l100nm波长间隔5nmo测量时按照表1的规定操作，依次测量c（入）、

j（A）、jQ）、.（入）。测量过程中，试样的膜面朝向积分球一侧。

2

GB/T30983—2014

表1测试中试样与标准白板放置关系

参数试样标准白板测量值

ri(A)无有入射光通量

r2(A)有有透过试样的总透射光通量

心（入）无无仪器的散射光通量

r4(A)有无仪器和试样总的散射光通量

5.2光谱透射比测量

波长范围为300nm〜1100nm波长间隔5nm0按照5.1中方法测量g（A）、g（A），测量时样品的

膜面朝向积分球一侧。样品的光谱透射比丁（入）=乞黒X100%。绘制T（A）-波长曲线,得到样品在不

r（A）

同波长下的光谱透射比。

5.3光谱反射比测量

波长范围为300nm〜1100nm波长间隔5nmo测量前应对仪器进行基线校正，进行校正时以标

准白板作为参比标样；测量时样品放置位置如图2所示。样品膜面朝向积分球一侧时的光谱反射比记

为心Q）；样品玻璃面朝向积分球一侧时的光谱反射比记为心（入）。绘制心（入）-波长曲线和心（入）-

波长曲线，得到样品在不同波长下的光谱反射比。

说明：

O参比光束；

②样品光束；

③——测试样品；

④——光陷阱；

⑤——在基线校正时为标准口板，反射比测量时为测试样品；

⑥——白板；

⑦——光电探测器。

图2光谱反射比测量示意图

3

GB/T30983—2014

6参数计算

6.1光谱雾度

雾度计算公式推导见附录A。利用5.1测定的数据，按式(1)计算每一波长下的雾度:

r4(A)_G(A)

HQ)=X100%(1)

「2(A)r(A)

式中：

HQ)——波长入下的雾度值(％)；

「1(A)入射光通量;

r2(A)透过试样的总透射光通量;

r；/A)——仪器的散射光通量;

r4(A)——仪器和试样总的散射光通量。

用波长入作为横坐标，雾度HQ)作为纵坐标，绘制波长-雾度曲线，得到光谱雾度。

6.2雾度

依据式(1)得到的数据，按式(2)计算TCO玻璃的雾度。

78()nm

780nm

H(A)Sad(A)丫H(A)SaAA

IIA=38OnmA=38Onm(2)

780nm780nm

JS；d(A)SS3

A—380nm

入=380nm

式中:

H——雾度(％);

HQ)——光谱雾度(％);

SA——大气质量AM=1.5时,太阳光辐射相对光谱分布；

AA波长间隔，单位为纳米(nm):

SaAA——可见光辐射相对光谱分布与波长间隔的乘积,见附录B表B.1；

A波长，单位为纳米(nm)o

6.3透射比

透射比按式(3)计算：

1100nm

f1
