JG/T 5111-1999 长期堵转力矩电动机式电缆卷筒

J日

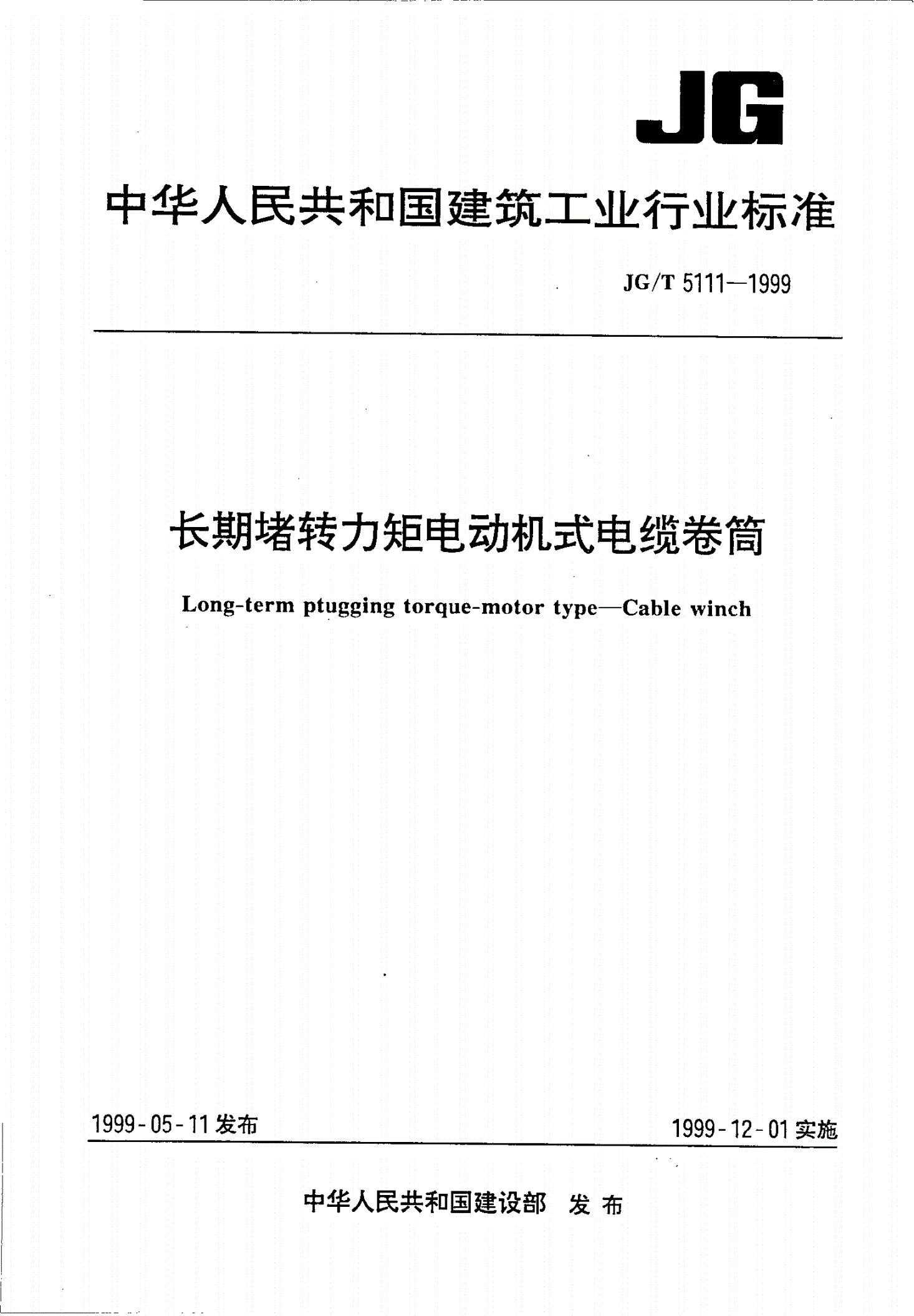

中华人民共和国建筑工业行业标准

JG/T5111一1999

长期堵转力矩电动机式电缆卷筒

Long-termptuggingtorque-motortype-Cablewinch

1999一05一11发布1999一12一01实施

中华人民共和国建设部发布

Jc/'r5111-1999

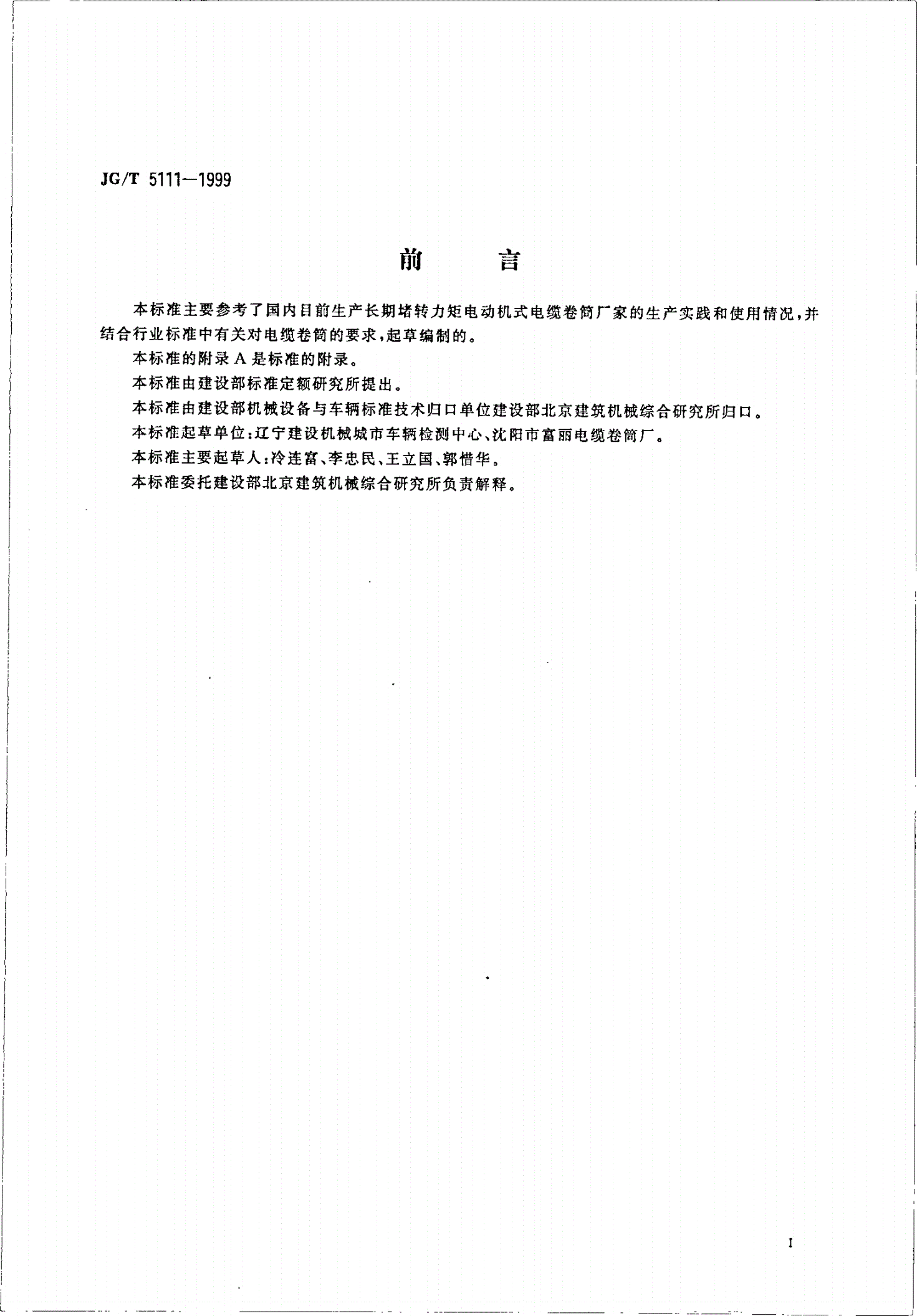

前言

本标准主要参考了国内目前生产长期堵转力矩电动机式电缆卷筒厂家的生产实践和使用情况，并

结合行业标准中有关对电缆卷筒的要求，起草编制的。

本标准的附录A是标准的附录。

本标准由建设部标准定额研究所提出。

本标准由建设部机械设备与车辆标准技术归口单位建设部北京建筑机械综合研究所归口。

本标准起草单位:辽宁建设机械城市车辆检测中心、沈阳市富丽电缆卷筒厂。

本标准主要起草人:冷连富、李忠民、王立国、郭惜华。

本标准委托建设部北京建筑机械综合研究所负责解释。

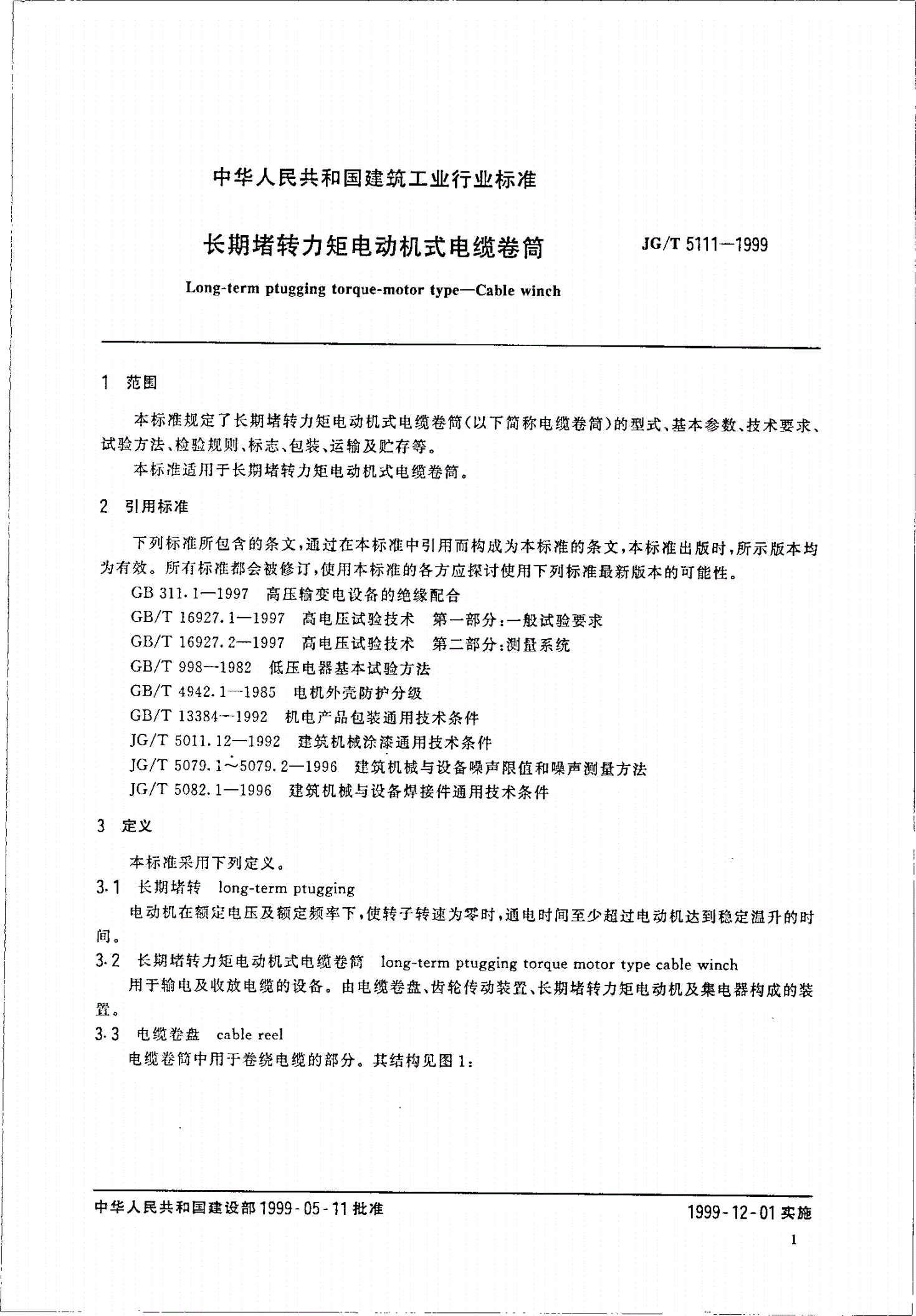

中华人民共和国建筑工业行业标准

长期堵转力矩电动机式电缆卷筒JG/T5111-1999

Long-termpluggingtorque-motortype-Cablewinch

范围

本标准规定了长期堵转力矩电动机式电缆卷筒(以下简称电缆卷筒)的型式、基本参数、技术要求、

试验方法、检验规则、标志、包装、运输及贮存等。

本标准适用于长期堵转力矩电动机式电缆卷筒。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB311.1-1997高压翰变电设备的绝缘配合

GB/T16927.1-1997高电压试验技术第一部分:一般试验要求

GB/T16927.2-1997高电压试验技术第二部分:测量系统

GB/T998-1982低压电器基本试验方法

GB/T4942.1-1985电机外壳防护分级

GB/T13384-1992机电产品包装通用技术条件

JG/T5011.12-1992建筑机械涂漆通用技术条件

JG/T5079.1-5079.2-199‘建筑机械与设备噪声限值和噪声侧量方法

JG/T5082.1-1996建筑机械与设备焊接件通用技术条件

3定义

本标准采用下列定义.

3.1长期堵转long-termptugging

电动机在额定电压及额定颇率下，使转子转速为零时，通电时间至少超过电动机达到稳定祖升的时

间。

3.2长期堵转力矩电动机式电统卷筒long-termptuggingtorquemotortypecablewinch

用于输电及收放电缆的设备。由电缆卷盘、齿轮传动装置、长期堵转力矩电动机及集电器构成的装

置。

3.3电缆卷盘cablereel

电缆卷筒中用于卷绕电缆的部分。其结构见图1:

中华人民共和国建设部1999-05-11批准1999一12一01实施

JG/T5111-1999

1-轮盘+2-筒体

图1电缆卷盘结构示意图

4分类

型式

按排缆型式划分为:多排式、单排式。

型号

型号说明如下:

匡回口△口

新、变型代号用大写印剧体汉语拼音宇母按A,B,C表示;

参数代号:容绳f,kg;

型式代号:多排缆不加符号，单排缆用大写字母D“”表示;

堵转电动机式电绳卷筒。

4.3标记示例

4.3.1电缆卷筒容统$300kg，多排缆，第一次变型更新;标记为:

电缆卷筒JD300AJG/T5111

4.3.2电缆卷简容缆盘650kg.单排缆标记为:

电缆卷筒JDD650JG/T5111

4.4参数

4.4.1电缆卷筒主参数系指电缆卷筒额定容纳电组的重盘见表1,

表1主参数kg

4.4.2电缆卷筒的基本参数见表2,

表2基本参数

抽电倾定电压枪电颊定电沈卷盘最大转矩(冷态)允许卷筒线速度

-1k#g9k!VAN，mm/而n

5036

60

15050

20

:::10018200

60.1200

3000^30

65020

300

500270

3000^6000200

JG/T5111-1999

表2(完)

}，~一，_。~、一

翰电额定电压输电额定电流廿盆橄大转龙M,态)允许卷筒线速度

3=k*gVVAN·mm-n/i

125020

300770

500

60--1200800

150020

0--30

500

800900

3000--10000200

200060-12008001220

5技术要求

5.1一般要求

5.1.，电缆卷筒应按规定程序批准的图样及技术文件制造。

5.1.2自制件应经质检部门检验合格后方可装配。外购件、外协件应有合格证明，并经人厂检验合格，

方可人库
