DB37/ 5056-2016 民用建筑电线电缆防火设计规范

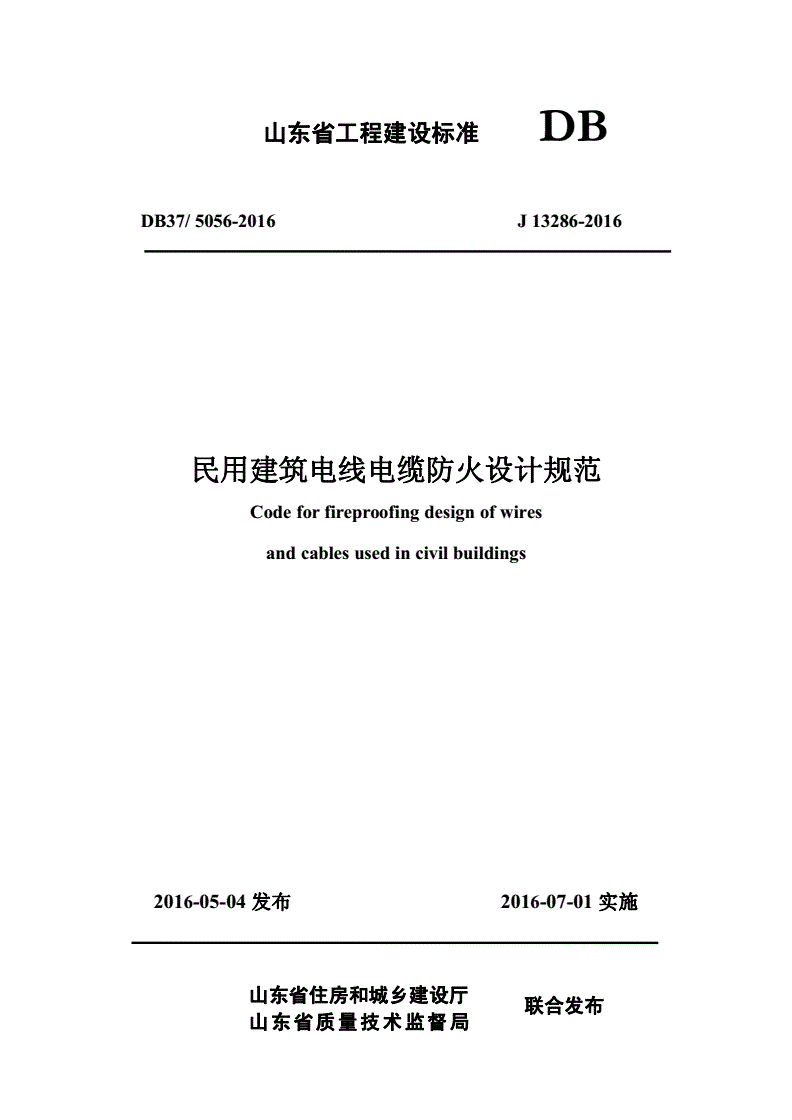

山东省工程建设标准DB

DB37/5056-2016J13286-2016

民用建筑电线电缆防火设计规范

Codeforfireproofingdesignofwires

andcablesusedincivilbuildings

2016-05-04发布2016-07-01实施

山东省住房和城乡建设厅

联合发布

山东省质量技术监督局

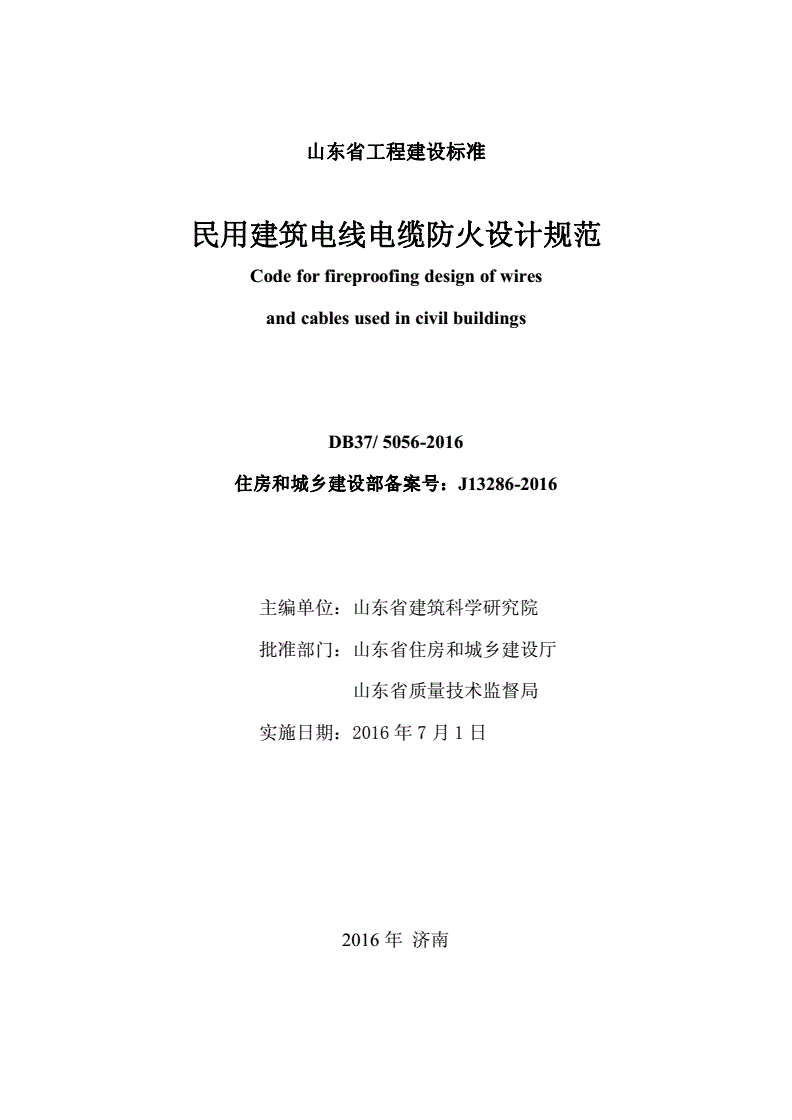

山东省工程建设标准

民用建筑电线电缆防火设计规范

Codeforfireproofingdesignofwires

andcablesusedincivilbuildings

DB37/5056-2016

住房和城乡建设部备案号：J13286-2016

主编单位：山东省建筑科学研究院

批准部门：山东省住房和城乡建设厅

山东省质量技术监督局

实施日期：2016年7月1日

2016年济南

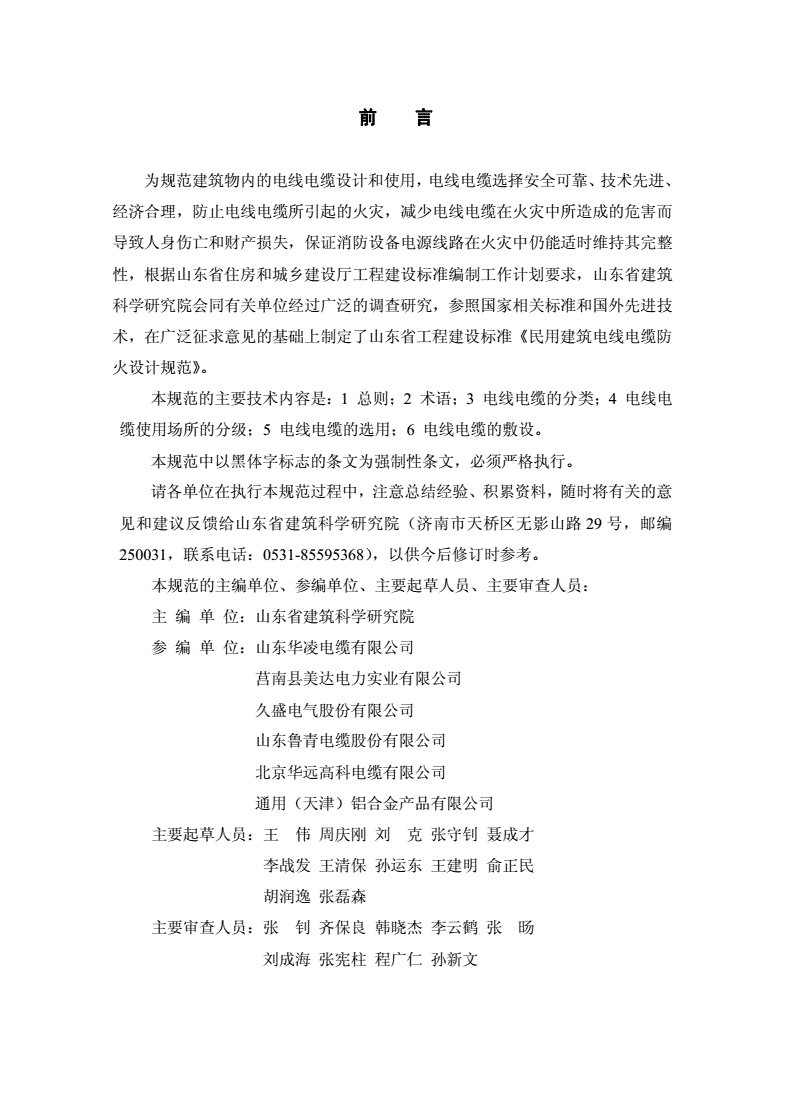

前言

为规范建筑物内的电线电缆设计和使用，电线电缆选择安全可靠、技术先进、

经济合理，防止电线电缆所引起的火灾，减少电线电缆在火灾中所造成的危害而

导致人身伤亡和财产损失，保证消防设备电源线路在火灾中仍能适时维持其完整

性，根据山东省住房和城乡建设厅工程建设标准编制工作计划要求，山东省建筑

科学研究院会同有关单位经过广泛的调查研究，参照国家相关标准和国外先进技

术，在广泛征求意见的基础上制定了山东省工程建设标准《民用建筑电线电缆防

火设计规范》。

本规范的主要技术内容是：1总则；2术语；3电线电缆的分类；4电线电

缆使用场所的分级；5电线电缆的选用；6电线电缆的敷设。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

请各单位在执行本规范过程中，注意总结经验、积累资料，随时将有关的意

见和建议反馈给山东省建筑科学研究院（济南市天桥区无影山路29号，邮编

250031，联系电话：0531-85595368），以供今后修订时参考。

本规范的主编单位、参编单位、主要起草人员、主要审查人员：

主编单位：山东省建筑科学研究院

参编单位：山东华凌电缆有限公司

莒南县美达电力实业有限公司

久盛电气股份有限公司

山东鲁青电缆股份有限公司

北京华远高科电缆有限公司

通用（天津）铝合金产品有限公司

主要起草人员：王伟周庆刚刘克张守钊聂成才

李战发王清保孙运东王建明俞正民

胡润逸张磊森

主要审查人员：张钊齐保良韩晓杰李云鹤张旸

刘成海张宪柱程广仁孙新文

目次

1总则................................................................................................................................1

2术语................................................................................................................................2

3电线电缆的分类.........................................................................................................3

3.1一般规定.............................................................................................................3

3.2普通电线电缆....................................................................................................3

3.3阻燃电线电缆....................................................................................................3

3.4耐火电线电缆....................................................................................................4

3.5无卤低烟阻燃电线电缆..................................................................................4

3.6无卤低烟阻燃耐火电线电缆.........................................................................5

3.7矿物绝缘电缆....................................................................................................5

4电线电缆使用场所的分级........................................................................................6

5电线电缆的选用..........................................................................................................7

5.1一般规定.............................................................................................................7

5.2普通设备线路的选用......................................................................................7

5.3消防设备线路的选用......................................................................................8

6电线电缆的敷设..........................................................................................................9

6.1一般规定.............................................................................................................9

6.2电线电缆的敷设...............................................................................................9

6.3电缆敷设的防火措施....................................................................................10

附录A阻燃或耐火电线电缆的型号表示.................................................................11

附录B常用阻燃或耐火电线电缆种类......................................................................13

附录C常用阻燃电线电缆非金属材料容量计算及参考表...................................15

本规范用词说明...............................................................................................................17

引用标准名录....................................................................................................................18

附：条文说明....................................................................................................................20

Contents

1GeneralProvisions.........................................................................................................1

2Terms..............................................................................................................................2

3Classificationofwireandcable...................................................................................3

3.1GeneralRequirements........................................................................................3

3.2Normalwiresandcables....................................................................................3

3.3Flameretardantwiresandcables.......................................................................3

3.4Fireresistantwiresandcables...........................................................................4

3.5Halogenfreelowsmokeflameretardantwiresandcables.............................4

3.6Halogenfreelowsmokefireresistantwiresandcables..................................5

3.7Mineralinsulationcables....................................................................................5

4Thegradingofusingplacesofwiresandcables.........................................................6

5Selectionofwiresandcables........................................................................................7

5.1Generalrequirements..........................................................................................7

5.2Selectionofconventionalequipmentline.........................................................7

5.3Selectionoffirefightingequipmentline............................................................8

6Layingofwiresandcables...........................................................................................9

6.1Generalrequirements..........................................................................................9

6.2Layingofwiresandcables.................................................................................9

6.3Fireprecautionmeasuresofwiresandcables................................................10

AppendixAModelrepresentationofflame-retardantorfire-resistantwiresand

cables.......................................................................................................11

AppendixBTypesofcommonlyusedflame-retardantorfire-resistantwiresand

cables.......................................................................................................13

AppendixCCapacitycalculationandreferencetablesofthenon-metallicmaterials

incommonlyusedflame-retardantwiresandcables...........................15

Explanationofwordinginthiscode................................................................................17

Listofquotedstandards....................................................................................................18

Addition:Explanationofprovisions................................................................................20

1总则

1.0.1为规范民用建筑物内电线电缆防火的设计和使用，使电线电缆的选择做到安

全可靠、技术先进、经济合理，防止电线电缆引起的火灾，减少电线电缆在火灾中

造成的人身伤亡和财产损失，保证消防设备电源线路在火灾中仍能适时维持其完整

性，制定本规范。

1.0.2本规范适用于新建、扩建及改建的民用建筑内20kV及以下供配电线路、控

制线路的电线电缆设计，信息传输线路电线电缆设计可参照执行。

1.0.3建筑物内的电线电缆设计，除应遵守本规范外，尚应符合国家和山东现行有

关标准的规定。

1

2术语

2.0.1阻燃电线电缆flameretardantwiresandcables

在规定试验条件下，电线电缆被燃烧，在撤去火源后，火焰在电线电缆上的蔓

延仅在限定范围内并且自行熄灭的特性，即具有阻止或延缓火焰发生或蔓延的能力

的电线电缆。

2.0.2耐火电线电缆fireresistantwiresandcables

在规定试验条件下，电线电缆在火焰中被燃烧而在一定时间内仍能保持正常运

行的特性，即具有耐火性能的电线电缆。

2.0.3无卤低烟阻燃电线电缆halogenfreelowsmokeflameretardantwiresand

cables

材料不含卤素，燃烧产物的腐蚀性较低，燃烧时产生的烟尘较少即透光率（能

见度）较高并且具有阻止或延缓火焰蔓延的阻燃电线电缆。

2.0.4无卤低烟阻燃耐火电线电缆halogenfreelowsmokefireresistantwiresand

cables

材料不含卤素，燃烧产物的腐蚀性较低，燃烧时产生的烟尘较少即透光率（能

见度）较高并且具有保持线路完整性能力的耐火电线电缆。

2.0.5电缆桥架cabletray

由电缆槽盒、电缆托盘或电缆梯架的直线段、弯通、附件以及支、吊架等构成，

用于支撑电线电缆的连续刚性结构系统的总称。

2.0.6电缆槽盒cabletrunking

用于将绝缘导线、电缆、软电线完全包围起来且带有可移动盖子的底座组成的

封闭外壳。

2.0.7电缆托盘cabletray

带有连续底盘和侧边，没有盖子的电缆支撑物。

2.0.8电缆梯架cableladder

带有牢固地固定在纵向主支撑组件上的一系列横向支撑构件的电缆支撑物。

2

3电线电缆的分类

3.1一般规定

3.1.1电线电缆根据其本身具有的燃烧特性，主要有普通电线电缆、阻燃电线电缆、

耐火电线电缆、无卤低烟阻燃电线电缆、无卤低烟阻燃耐火电线电缆及矿物绝缘电

缆。

3.1.2电力电缆、控制电缆、信息传输电缆等电缆除应符合本规范的规定外，其他

电性能和机械物理性能等有关性能均应符合相关产品标准的规定。

3.1.3阻燃或耐火电线电缆型号的表示方法见附录A，其主要种类见附录B。

3.2普通电线电缆

3.2.1普通电线电缆不具有阻燃、耐火、无卤及低烟特性。

3.3阻燃电线电缆

3.3.1阻燃电线电缆应具有阻燃特性，单根电线电缆的阻燃性能应符合表3.3.1的

规定。

表3.3.1单根阻燃性能要求

代号试样外径aD/mm供火时间/s合格指标试验方法

D≤2560

试样烧焦应不超过距上

25＜D≤50120GB/T18380.12

Z夹具下缘50mm～540mmb

50＜D≤75240GB/T18380.22

的范围之外

D＞75480

a对非圆形电缆或光缆如扁电缆，应测量其周长并换算成等效直径。

b在测试总截面小于0.5mm2的绝缘细电线电缆时采用。

3.3.2阻燃电线电缆按阻燃级别可分为A、B、C、D四级，成束阻燃性能应符合

表3.3.2的规定。

表3.3.2成束阻燃性能要求

试样非金属材料供火时间/

代号合格判定试验方法

体积/(L/m)(min)

GB/T18380.32

ZA7401）试样上炭化的长度

最大不应超过距喷GB/T18380.33

ZB3.540嘴底边向上2.5m；GB/T18380.34

3

续表3.3.2

ZC1.5202）停止供火后试样上

GB/T18380.35

的有焰燃烧时间不

aGB/T18380.36

ZD0.520应超过1h。

aZD适用于外径不大于12mm的电线电缆。

3.4耐火电线电缆

3.4.1耐火电线电缆应具有耐火的特性。

3.4.2电线电缆耐火性能应符合表3.4.2的规定。

表3.4.2耐火性能要求

代号适用范围供火时间+冷试验电压/V合格判定试验方法

却时间/min

0.6/1.0kV及1）2A熔断器不断

90+15额定值GB/T19216.21

以下电缆2）指示灯不熄

N

1）2A熔断器不断

数据电缆90+15相对地：110±10GB/T19216.23

2）指示灯不熄

注：供火温度为75050℃

0

3.4.3耐火电线电缆根据其非金属材料的阻燃性能，可分为阻燃耐火电线电缆和非

阻燃耐火电线电缆。

3.5无卤低烟阻燃电线电缆

3.5.1无卤低烟阻燃电线电缆除满足阻燃特性外还应具有无卤特性及低烟特性。

3.5.2无卤性能应符合表3.5.2的规定。

表3.5.2无卤性能要求

代号pH加权值电导率加权值/μS/mm试验方法

W≥4.3≤10GB/T17650.2

3.5.3低烟性能应符合表3.5.3的规定。

表3.5.3低烟性能要求

代号试样外径d/mm试样数最小透光率/﹪试验方法

d＞401(根)

20＜d≤402(根)

D10＜d≤203(根)≥60GB/T17651.2

5≤d≤1045/d(根)a

2≤d≤545/3d(根)a,b

a计算值舍去小数取整数（根或束）

b每束试样由7根绞合构成

4

3.6无卤低烟阻燃耐火电线电缆

3.6.1无卤低烟阻燃耐火电线电缆除具有无卤、低烟及阻燃性能外，还应具有耐火

性能。

3.6.2无卤低烟阻燃耐火电线电缆性能应符合GB/T19666的有关规定。

3.7矿物绝缘电缆

3.7.1矿物绝缘电缆具有不燃、无烟、无毒和耐火的特性，通常由铜导体、氧化镁

绝缘材料、铜或铜合金护套构成，性能符合国家标准《额定电压750V及以下矿物

绝缘电缆及终端》GB/T13033有关规定的电缆。

3.7.2矿物绝缘电缆可采用有机材料包覆作为外护套，其外护套应满足无卤、低烟、

阻燃的要求。

5

4电线电缆使用场所的分级

4.0.1电线电缆使用场所应根据建筑物的使用性质、火灾危险性、疏散和扑救难度

等分为特级、一级、二级、三级，并宜符合表4.0.1的规定。

表4.0.1电线电缆使用场所分级

等级使用场所

1.建筑高度超过100m的高层民用建筑；

特级

2.单栋地上建筑面积超过10万m2高层公共建筑。

建筑高度不超过

一类高层民用建筑

100m的高层民用建筑

1．任一层建筑面积大于3000㎡或总建筑面积大于6000

㎡的商店、展览、电信、邮政、财贸金融和综合建筑；

2.图书、文物珍藏库，每座藏书超过100万册的图书

馆、重要的档案库（馆）；

3.重点文物保护场所；

4.特等、甲等剧院或座位数超过1500个的其它等级

的剧院、电影院，座位数超过2000个的会堂或礼堂，座

建筑高度不超过

位数超过3000个的体育馆；

一级24m的民用建筑及建

5.市级及以上的广播电视和防灾指挥调度建筑、网局

筑高度超过24m的单

级和省级电力调度建筑；

层公共建筑

6.大、中型幼儿园，老年人建筑，任一楼层建筑面积

大于1500㎡或总建筑面积大于3000㎡的疗养院的病房

楼、旅馆建筑、其他儿童活动场所，不少于200床位的

医院门诊楼、病房楼和手术部等；

7.单栋地上建筑面积5万㎡以上，10万㎡及以下的公

共建筑；

8.重要公共建筑。

地下建筑地下公共建筑、I类汽车库

建筑高度不超过

二类高层民用建筑

50m的高层民用建筑

1．任一层建筑面积超过2000㎡但不超过3000㎡或总

面积不超过6000㎡的商店、展览、电信、邮政、财贸金

融建筑和综合建筑；

二级
