JG/T 78-1999 电动外部混凝土振动器性能试验方法

ics91.220

P96

J6

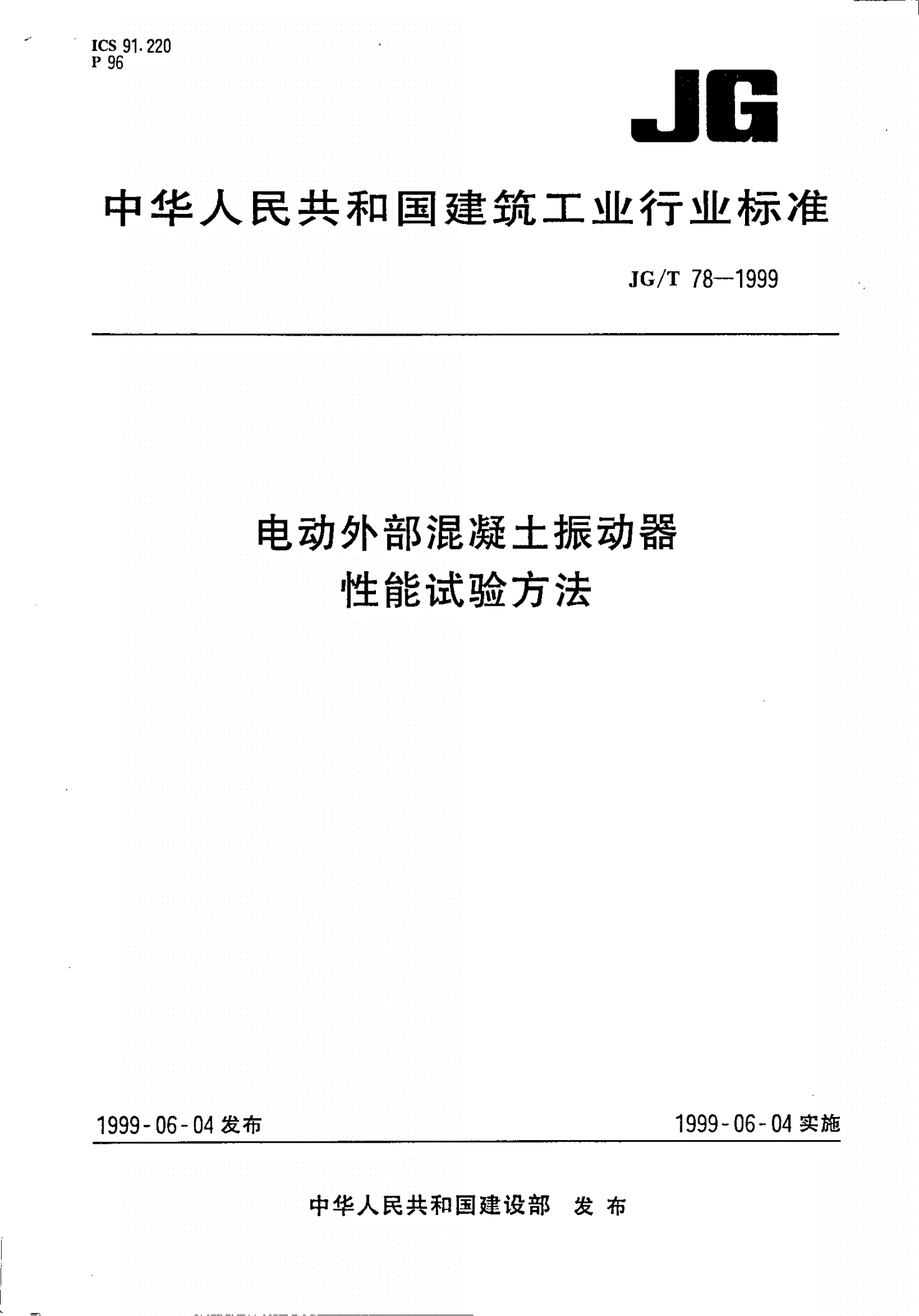

中华人民共和国建筑工业行业标准

Jc/T78-1999

电动外部混凝土振动器

性能试验方法

1999一06一04发布1999一06一04实施

中华人民共和国建设部发布

,/c/T78-1999

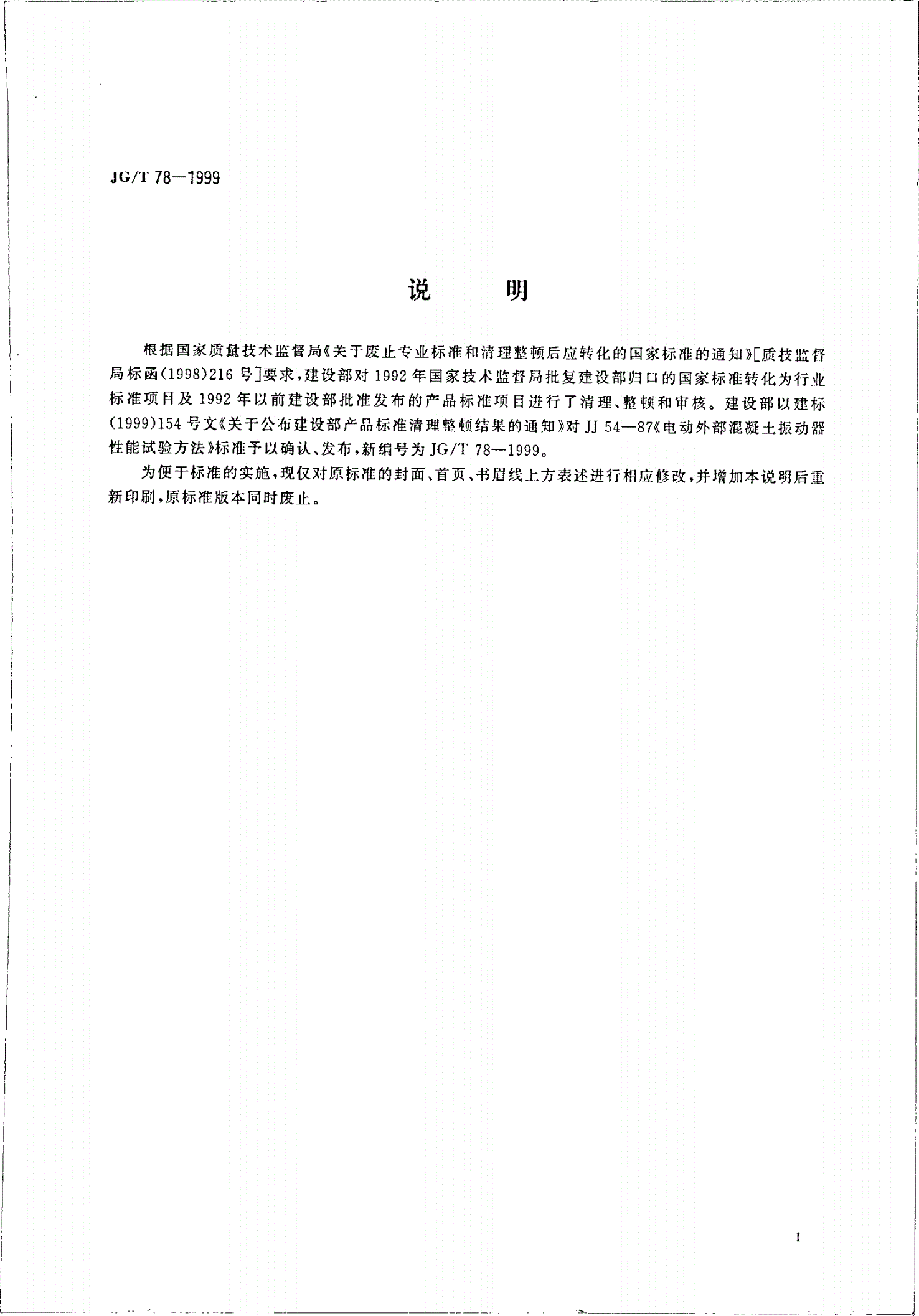

说明

根据国家质量技术监督局《关于废止专业标准和清理整顿后应转化的国家标准的通知)[质技监督

局标函1（.998)216号〕要求，建设部对1992年国家技术监督局批复建设部归口的国家标准转化为行业

标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核。建设部以建标

(1999)154号文《关于公布建设部产品标准清理整顿结果的通知》对JJ54-87《电动外部混凝土振动器

性能试验方法》标准予以确认、发布，新编号为JG/T78-19990

为便于标准的实施，现仅对原标准的封面、首页、书眉线上方表述进行相应修改，并增加本说明后重

新印刷，原标准版本同时废止。

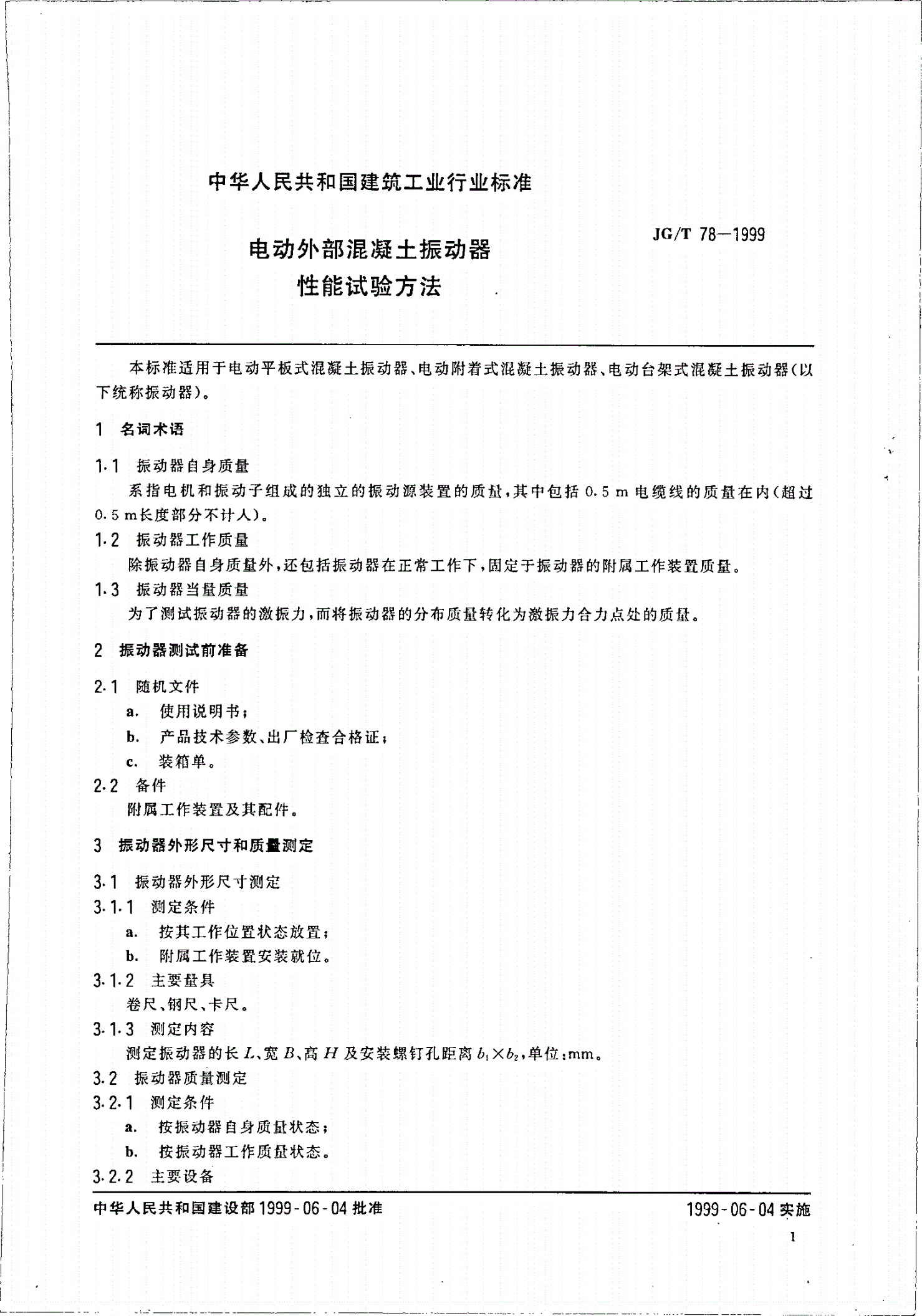

中华人民共和国建筑工业行业标准

JG/T78-1999

电动外部混凝土振动器

性能试验方法

本标准适用于电动平板式混凝土振动器、电动附着式混凝土振动器、电动台架式混凝土振动器（以

下统称振动器）。

名词术语

1.1振动器自身质量

系指电机和振动子组成的独立的振动源装置的质量，其中包括0.5m电缆线的质量在内（超过

0.5m长度部分不计人）。

1.2振动器工作质量

除振动器自身质量外，还包括振动器在正常工作下．固定于振动器的附属工作装置质量。

1.3振动器当量质量

为了测试振动器的激振力，而将振动器的分布质量转化为激振力合力点处的质量。

2振动器测试前准备

2.1随机文件

a使用说明书；

b．产品技术参数、出厂检查合格证；

c.装箱单。

2.2备件

附属工作装置及其配件。

3振动器外形尺寸和质且测定

11振动器外形尺寸测定

3．1.1测定条件

a．按其工作位置状态放置；

b．附属工作装置安装就位。

3．1.2主要量具

卷尺、钢尺、卡尺。

3.1.3测定内容

测定振动器的长I.、宽B,高x及安装螺钉孔距离b,Xb,，单位：mmo

3.2振动器质量测定

3.2.1测定条件

a．按振动器自身质量状态；

b．按振动器工作质量状态。

3.2.2主要设备

中华人民共和国建设部1999-06-04批准1999一06一04实施

JG/'r78一1999

台秤，其满量程误差不得大于10n.

3测定方法

a.振动器自身质量

把振动器放在台秤盘上，如电缆线为0.5m长时，就直接放到台秤盘．上；如电缆线大于0.5m长

时，用尺量出0.5m处，并使该处处于电缆线由悬空到接地状态的转折点。称得质量为振动器自身质

量。

b.振动器一〔作质量

将振动器处于自身质量状态时，再加上附属工作装置进行称量。

振动器空载振动参数测定与计算

4.1振动器空载振动频率的测定

4.1门测定条件

a.振动器处十自身质量状态；

b.振动器置于足够厚的海绵垫(-（以不与海绵垫下面地板发生冲击为限）；

c.振动器在空载条件一「运转

4.1.2i-.要仪器、设备

a.非接触磁电式传感器C（D-8-F型）等；

b转速数字显示仪X（JP-10型）或者测量误差在。1％以下测量频率的仪器。

4.1.3测定方法

仪器、传感器接线如图1所示。一首先，转速数字显示仪自校无误，然后，采用振动周期档显示数字。开

启振动器，运转平稳后，将非接触磁电式传感器放置在振动器铁质零件外表面上，在传感器与铁质零件

表面之间用一海绵垫隔开，用手将非接触磁电式传感器轻轻仄海绵靠向振动的振动器，使转速数字显示

仪显示周期数字，11该传感器与振动器之问又不发生冲击，读连续显示数值四次，舍去第一次，而其三次

数值的末位数字差不得大于2，或数值误差不得大于0.1，则测得周期平均值（以秒一计）的倒数即为振

动器的空载频率大。

42振动器空载振幅的测定与计算

4.2.1测振仪测J法

4.2.11测定条件

同4.1.1。

4.2.1.2主要仪器、设备

GZ2六线测振仪和ZK-2阻抗变换器或（电荷放大器）、数字电压表、YD-1压电晶、体加速度传感

器,502胶水、环氧树脂复铜板·小块。

海绵；2振动器；3一海绵；4非接触磁电式传感器；石转速数字显示仪

图1

2.1，3振动器加速度的测定、振幅的计算

1G/T781999

如图2所示，把仪器和传感器接好。工作正常后，把压电晶体传感器粘到环氧树脂复铜板上，再把它

们一起粘到所要测量的振动器各个部位（但必须使传感器横向最小灵敏度方向与振动在一个平面内，或

者与标定时的传感器与振动平面位置一致）。传感器用502胶水粘接后，其绝缘电阻不得低于100Mn,

才可开始测定。先把六线测振仪电压挡放到最大或（者估算到某一电压挡），开启振动器，工作平稳后，测

量各线的传感器所对应的测振仪上各线电压值（如指示数很小，可降低挡次，一直到指示位置合适为

止），根据每个传感器标定的灵敏度k传〔感器标定见附录A补（充件）〕可计算出测点的加速度值a0

1一海绵；2-一振动器；3一环氧树脂复铜板；4一压电晶体传感器；

5一阻抗变换器;6一六线测振仪；7数字电压表

图2

V

“＝k（1）

式中：a一一加速度，m/s`,

V—一该压电晶体传感器在数字电压表读出的电压数值，mV;

k—该压电晶体传感器标定的灵敏度数值，mV/go

根据a可求出振动器振幅A:

A＝二军典；X10;．．．．……。．·········……（2）

艺〔J,7）－

式中：A一一振幅，mm;

f}—频率，Hz;

9－一重力加速度，9.81m-/.s

4.2.2方格纸交叉线法

此方法用于测量大于1mm以上的振幅，方为有效。

4.2.2.1测定条件

同4.1.1。

4.2-2.2主要用具

方格纸、直尺、描图笔。

4.2-2.3测定方法

首先在方格纸上划一斜线，使其在纵向与横向投影之比值为K,(（一般取K,,=6)，同样在此斜线中

点再划一相交斜线，其纵向和横向投影比也为K值。如图3所示。然后剪下，贴在振动器测点部位，但

必须使这一相交线的钝角角分线与被测振动方向一致，然后启动振动器，运转平稳后，目测这两条相交

线由于振动而形成的棱形的长对角线长度，如图4所示。目测时眼睛对着被测点必须垂直于方格线平

面，目测出棱形长对角线占有，，小格数一（般每一小格为一毫米）。

该点振幅A按3（)式计算：

Jc/T78-1999

n

月一一－

－？六．…，．．．．．．．．．．．·．O．．．··。·。·……（3）

︼

图3图4

4.3振动器偏心力矩及空载激振力的测定与计算

4-3.1测定条件

同4.1.1。

4.3.2主要仪器、设备

同4.2.1.2。

4.3.3测定方法

测定程序同4.2.1.3条，但是测点至少应有三个，在被测试的振动器外表面电机轴线方向上选三点

进行加速度测量，其结果分别为a,,az,aao

al寸一u2～什u,3A：＋AZ＋A,

a平均;A平均“

33

a．当la*L,-u;Ic10%

u平均

则认为激振力合力点基本位于振动器的质心处。偏心力矩M按（4)式计算：

M“rn·a,F37·ATE八护（4）

式中：M一一偏心矩，N"m;

m一一振动器自身质量，kg。

空载激振力尸。。按（5)式计算：

P,、二1n·uF,Bi（5）

b．当坠}j二竺土＞10%

“平均

则振动器激振力合力点与振动器质心不重
