DB34/T 2381-2015 电子屏幕法全自动机动车前照灯检测仪通用技术规范

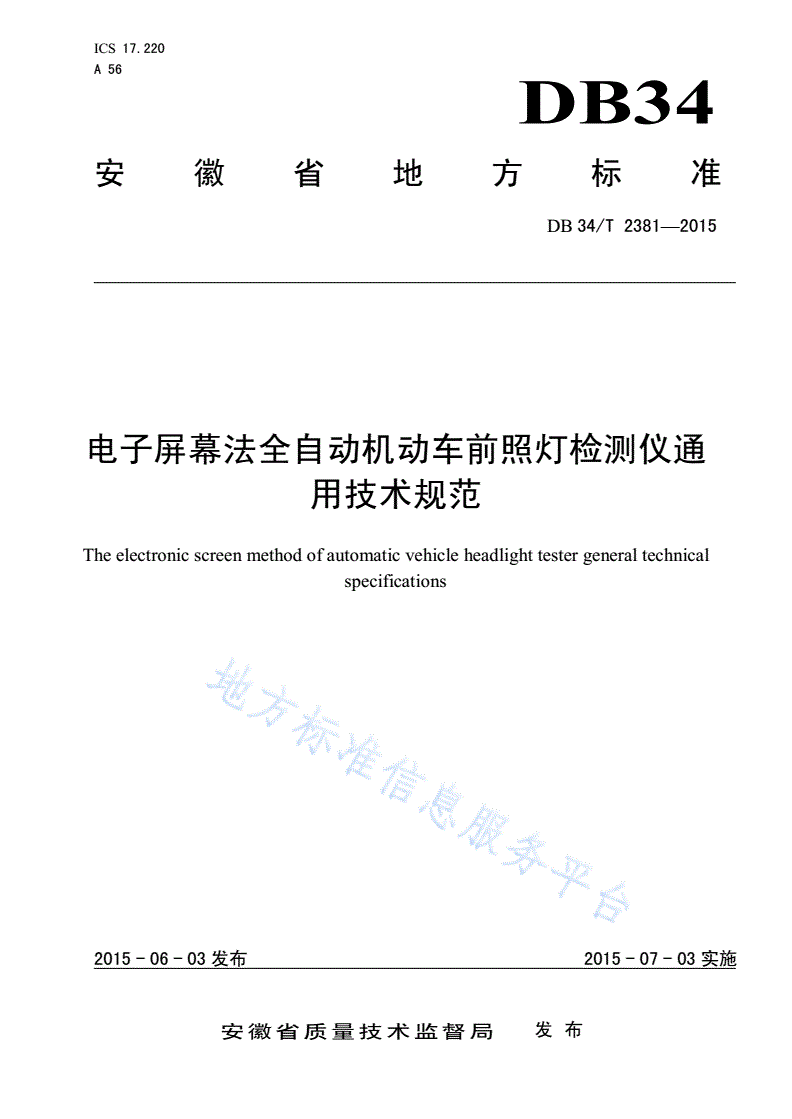

ICS17.220

A56

DB34

安徽省地方标准

DB34/T2381—2015

电子屏幕法全自动机动车前照灯检测仪通

用技术规范

Theelectronicscreenmethodofautomaticvehicleheadlighttestergeneraltechnical

specifications

文稿版次选择

2015-06-03发布2015-07-03实施

安徽省质量技术监督局发布

DB34/T2381—2015

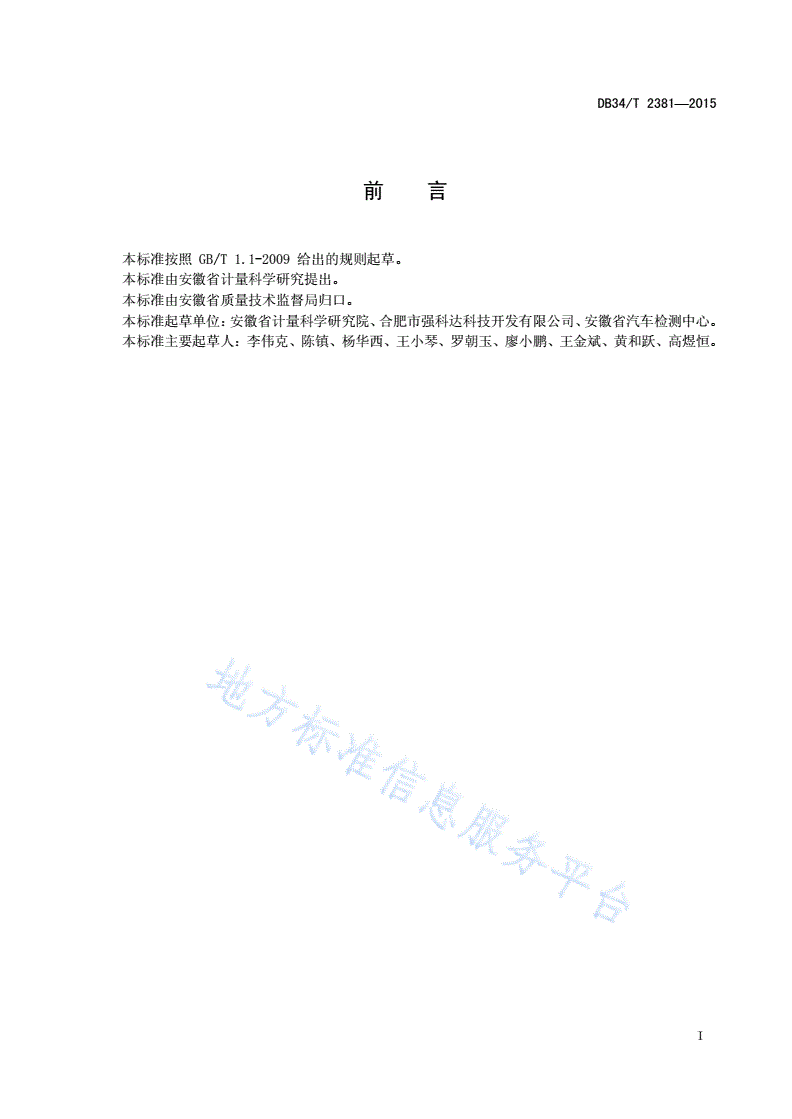

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省计量科学研究提出。

本标准由安徽省质量技术监督局归口。

本标准起草单位：安徽省计量科学研究院、合肥市强科达科技开发有限公司、安徽省汽车检测中心。

本标准主要起草人：李伟克、陈镇、杨华西、王小琴、罗朝玉、廖小鹏、王金斌、黄和跃、高煜恒。

I

DB34/T2381—2015

电子屏幕法全自动机动车前照灯检测仪通用技术规范

1范围

本标准规定了电子屏幕法全自动机动车前照灯检测仪的（以下简称检测仪）的术语和定义、技术要

求、试验方法、检验规则、标志、包装、运输、贮存和使用说明书。

本标准适用于汽车安全技术、综合性能检验等在检测线上使用的测量仪。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T13384机电产品包装通用技术条件

3术语和定义

下列术语和定义适用于本文件。

3.1

电子屏幕法全自动机动车前照灯检测仪Theelectronicscreenmethodofautomaticvehicle

headlighttester

利用人工屏幕测量方法原理，通过光敏传感器将机动车前照灯的光源转换成电信号，进行数据采集

的一种仪器，是用来测量机动车前照灯发光强度和光束照射位置的测量仪器。

3.2

感光柱Photographiccolumn

用于进行非电量转换为可通过电子数据采集，由光敏器件阵列组成的感光传感器。

4技术要求

4.1外观

4.1.1检测仪的电气元件、部件、插接件装配牢靠，布线合理整齐，涂层表面漆膜均匀，金属基底应

经过除油、除锈和防锈处理。

4.1.2检测仪外表面应平整、光洁，不得有明显的磕伤、划痕，各运动部件应运转灵活、平稳、锁定

可靠，行走机构应能保证运行轨迹呈直线，行走机构应有限位停止装置。

4.1.3感光部件应清洁，不得有明显的斑点、气泡、划痕等缺陷。

1

DB34/T2381—2015

4.2性能

4.2.1测量范围

应符合以下要求：

a)对前照灯基准中心离地高度的检测范围不小于400mm～1300mm；

b)对前照灯光束照射方向偏移值或偏转角的检测范围不小于：

1)水平方向：左偏500mm/10m～右偏500mm/10m或左偏3°00′～右偏3°00′；

2)垂直方向：上偏250mm/10m～下偏500mm/10m或上偏1°30′～下偏3°00′。

c)对前照灯远光发光强度的检测范围不小于0～120000cd。

4.2.2示值误差

4.2.2.1远光发光强度示值误差

a)当光束照射方向偏移值或偏转角为零时，其示值误差不大于±12％；

b)当光束照射方向偏移值或偏转角为测量范围内的其他值时，其示值误差不大于±15％。

4.2.2.2光束照射位置示值误差

a)远光光束照射方向偏移值或偏转角的示值误差不大于±35mm/10m或±12′，近光光束照射

位置偏移值或偏转角的示值误差不大于±44mm/10m或±15′。

b)当远光发光强度和光束照射方向变化时，远光光束照射方向偏移值或偏转角的示值误差不大于

±35mm/10m或±12′。

4.2.2.3基准中心离地高度示值误差应

检测仪基准中心离地高度示值误差不大于±10mm。

4.2.2.4光接收器疲劳特性

以40000cd光强照射检测仪感光柱，2min时的光强示值与此发光强度下再持续照射10min时

的光强示值的相对变化量不大于±3％。

4.2.2.5感光柱器件的分布特性

以40000cd光强照射检测仪感光柱，将远光校准器垂直移动高度为600mm、1000mm、1200mm

点上，发光强度指示值相对变化量不大于±3％。

4.3安全

4.3.1检测仪应具有良好的绝缘性能，在环境温度（-10℃～+45℃）,相对湿度（20～90）％条件下的

绝缘电阻不得小于5MΩ。

4.3.2检测仪在耐电压强度试验中，电气绝缘部分应无击穿、无表面闪络、无漏泄电流明显增大或电

压突然下降等现象。

4.3.3检测仪应有接地装置和接地标志，安装使用时应可靠接地。

4.4振动适应性

振动适应性应符合表1的要求。

2

DB34/T2381—2015

表1振动适应性

试验项目试验内容备注

频率范围（Hz）5～150～5

位移幅值（mm）3.5

扫频耐久试验扫频速率（oct/min）1非工作状态

循环次数（每个位置）1

振动位置X、Y、Z

4.5环境适应性

4.5.1低温贮存试验

电子、光敏部件应能承受-40℃，时间为16h的低温试验，试验后，常温下放置4h，应能正常
