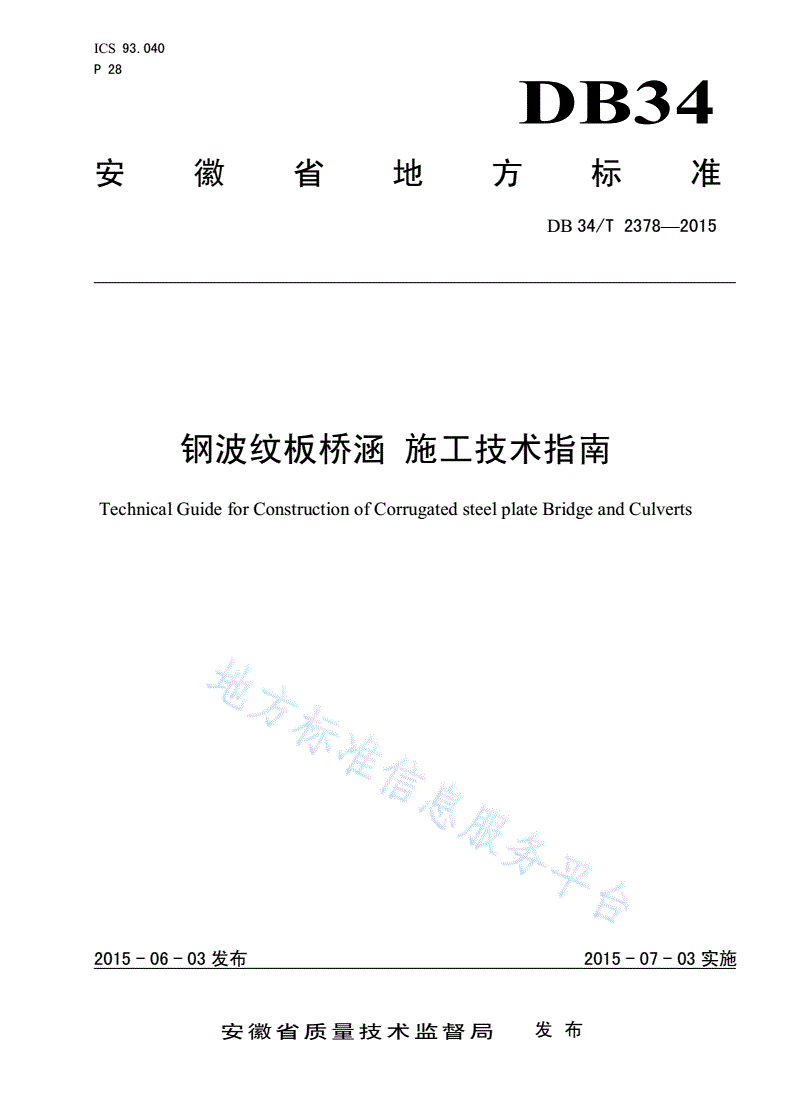

DB34/T 2378-2015 钢波纹板桥涵 施工技术指南

ICS93.040

P28

DB34

安徽省地方标准

DB34/T2378—2015

钢波纹板桥涵施工技术指南

TechnicalGuideforConstructionofCorrugatedsteelplateBridgeandCulverts

文稿版次选择

2015-06-03发布2015-07-03实施

安徽省质量技术监督局发布

DB34/T2378—2015

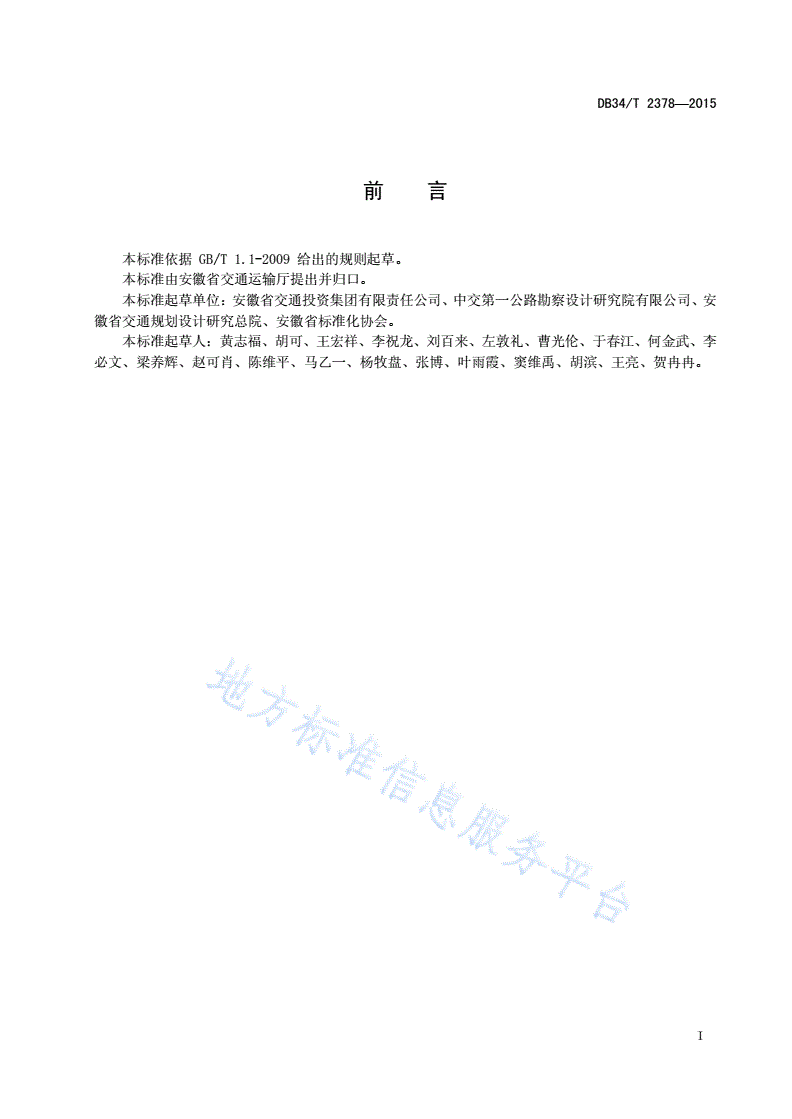

前言

本标准依据GB/T1.1-2009给出的规则起草。

本标准由安徽省交通运输厅提出并归口。

本标准起草单位：安徽省交通投资集团有限责任公司、中交第一公路勘察设计研究院有限公司、安

徽省交通规划设计研究总院、安徽省标准化协会。

本标准起草人：黄志福、胡可、王宏祥、李祝龙、刘百来、左敦礼、曹光伦、于春江、何金武、李

必文、梁养辉、赵可肖、陈维平、马乙一、杨牧盘、张博、叶雨霞、窦维禹、胡滨、王亮、贺冉冉。

I

DB34/T2378—2015

钢波纹板桥涵施工技术指南

1范围

本标准规定了钢波纹板桥涵的术语和定义、一般规定、材料与设备、施工工艺及质量检验细则。

本标准适用于高速公路、一、二、三级公路工程中采用钢波纹板材料拼装制作的管涵、拱涵、桥梁

等结构的施工技术指导，水利、市政、管网工程可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T700碳素结构钢

GB/T706热轧型钢

GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差

GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件

GB1499.2钢筋混凝土用钢第2部分:热轧带肋钢筋

GB/T2518连续热镀锌钢板及钢带

GB/T3223声学水声换能器自由场校准方法

GB/T12467.1金属材料熔焊质量要求第1部分:质量要求相应等级的选择准则

GB/T27806环氧沥青防腐涂料

JT/T791公路涵洞通道用波纹钢管(板)

JTGF10公路路基施工技术规范

JTG/TF50公路桥涵施工技术规范

CNS1304乳化沥青

3术语和定义

下列术语和定义适用于本文件。

3.1

钢波纹板corrugatedsteelplate

钢质板材按照规定尺寸，经过波形轧制而形成的钢质波形板状材料。

3.2

波纹板件长度lengthofcorrugatedsteelplatesection

曲面波纹板件的弧长。

3.3

1

DB34/T2378—2015

波纹板件宽度widthofcorrugatedsteelplatesection

曲面波纹板件的投影宽度。

3.4

波距wavepitch

相邻两个波峰之间的距离。

3.5

波高wavedepth

波峰与波谷之间的垂直高度。

3.6

壁厚platethickness

波纹管的壁厚或波纹板件的板厚。

4一般规定

4.1钢波纹板应采用工厂化加工、现场拼装完成。

4.2钢波纹板在运输、装卸、堆放、拼装过程中，不应破坏出厂时的防腐层，如造成损伤应及时采取

补救措施。

4.3钢波纹板桥涵结构适用的填土高度应为0.5m～20m。

4.4钢波纹板桥涵施工应严格遵守安全操作规程。

4.5其它要求应符合JTGF10和JTG/TF50的规定。

5材料与设备

5.1材料

5.1.1材料包括：钢波纹板片、螺栓、螺母、垫圈、防腐漆、回填砂石料等。

5.1.2密封材料包括：天然橡胶、氯丁橡胶、聚乙烯泡沫或耐候密封胶等，应符合JT/T791的规定。

5.1.3材料上应注明：产品名称、型号、生产日期、厂名、外形尺寸和产品执行标准编号。

5.1.4钢波纹板件的材料力学性能应符合GB/T700的规定。

5.1.5连接件应采用扭剪型高强度螺栓、螺母及高强度垫圈，性能指标应符合GB/T1231的规定。

5.1.6螺栓长度应为30mm～60mm，强度等级及规格应满足设计要求。

5.1.7焊接材料应符合GB/T12467.1和GB/T3223的规定。

5.1.8槽钢应符合GB/T706的规定。

5.1.9预埋件钢筋应符合GB1499.2的规定。

5.1.10热沥青应符合GB/T27806的规定。

5.1.11乳化沥青应符合CNS1304的规定。

5.2设备

2

DB34/T2378—2015

施工设备参见表1。

表1施工设备

序号名称及规格单位数量备注

1千斤顶20t台2圆管涵位置矫正

2定扭气动扳手套2控制螺栓紧固扭矩

3手扶振动压路机台1楔形部位压实

注：其它设备可据现场情况选用。

6施工工艺

6.1施工工艺流程

应符合图1的要求。

图1施工工艺流程图

6.2施工准备

6.2.1测量

应对桥涵长度、标高进行准确测量、放样，应特别关注桥梁跨径、矢高、拱脚预埋件及连接孔的准

确度。位于斜交、曲线段或陡坡上的桥涵，应考虑交角、加宽、超高和纵坡对桥涵具体位置和尺寸的影

响。

6.2.2地基处理

3

DB34/T2378—2015

6.2.2.1地基承载力应满足设计要求。钢波纹板圆管涵应采用柔性地基，其承载力应符合150kPa～

250kPa。拱式结构的基础应为钢筋混凝土或圬工结构，拱脚与拱座应采用槽钢
