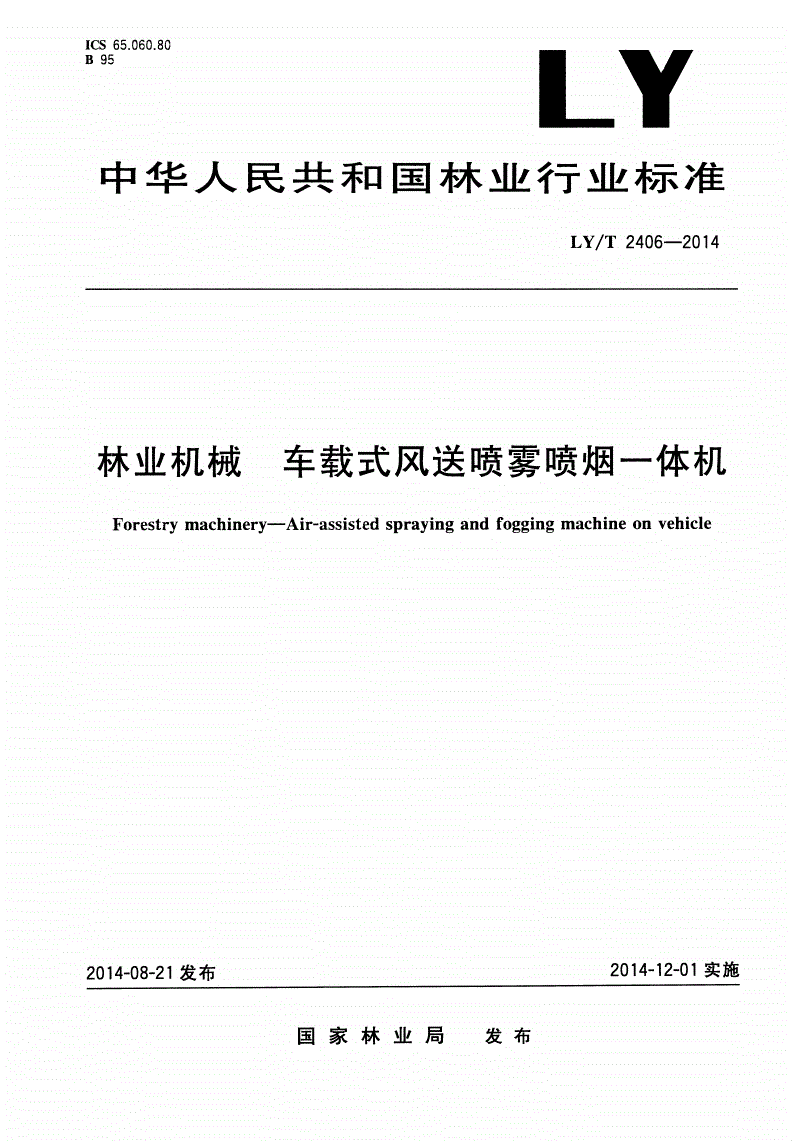

LY/T 2406-2014 林业机械 车载式风送喷雾喷烟一体机

ICS65.060.80

B95

中华人民共和国林业行业标准

/—

LYT24062014

林业机械车载式风送喷雾喷烟一体机

—

ForestrmachinerAir-assistedsrainandfoinmachineonvehicle

yypygggg

ㅤㅤㅤㅤ

2014-08-21发布2014-12-01实施

国家林业局发布

/—

LYT24062014

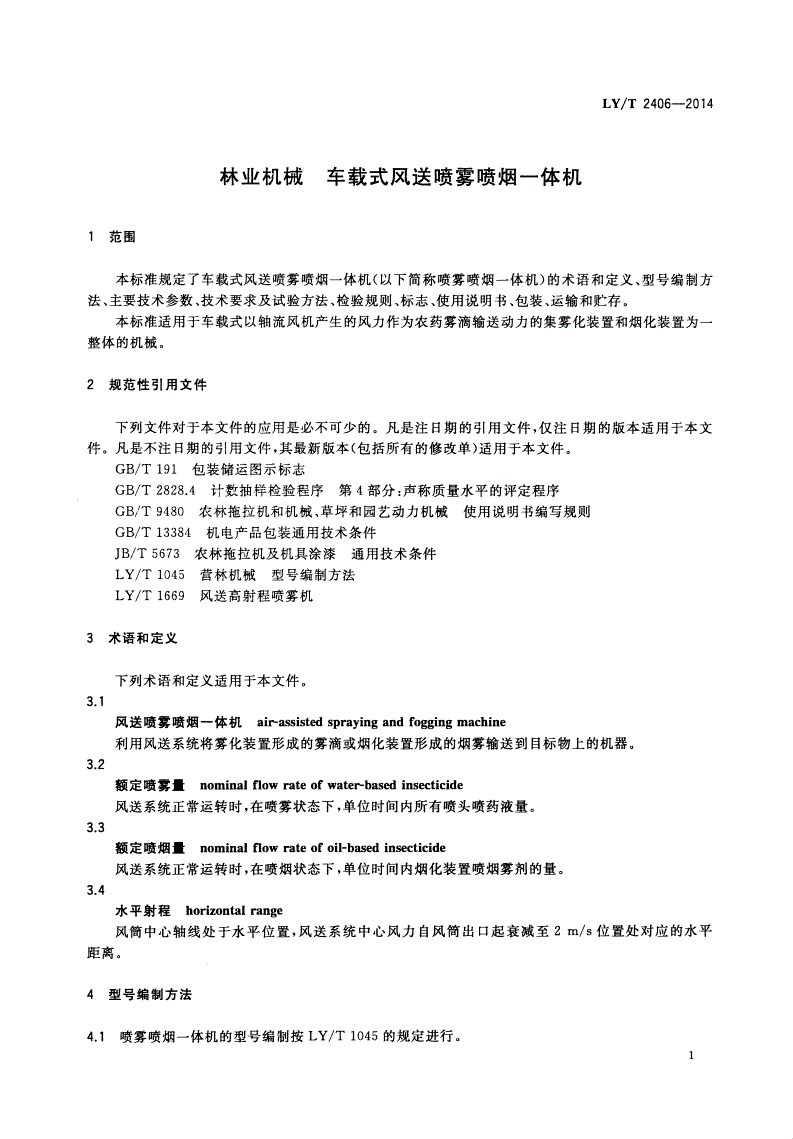

林业机械车载式风送喷雾喷烟一体机

1范围

()、

本标准规定了车载式风送喷雾喷烟一体机以下简称喷雾喷烟一体机的术语和定义型号编制方

、、、、、、、。

法主要技术参数技术要求及试验方法检验规则标志使用说明书包装运输和贮存

本标准适用于车载式以轴流风机产生的风力作为农药雾滴输送动力的集雾化装置和烟化装置为一

整体的机械。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/:

计数抽样检验程序第部分声称质量水平的评定程序

GBT2828.44

/、

农林拖拉机和机械草坪和园艺动力机械使用说明书编写规则

GBT9480

/机电产品包装通用技术条件

GBT13384

/农林拖拉机及机具涂漆通用技术条件

JBT5673

/营林机械型号编制方法

LYT1045

ㅤㅤㅤㅤ

LY/T1669风送高射程喷雾机

3术语和定义

下列术语和定义适用于本文件。

3.1

风送喷雾喷烟一体机air-assistedsrainandfoinmachine

pygggg

利用风送系统将雾化装置形成的雾滴或烟化装置形成的烟雾输送到目标物上的机器。

3.2

额定喷雾量nominalflowrateofwater-basedinsecticide

,,。

风送系统正常运转时在喷雾状态下单位时间内所有喷头喷药液量

3.3

额定喷烟量nominalflowrateofoil-basedinsecticide

,,。

风送系统正常运转时在喷烟状态下单位时间内烟化装置喷烟雾剂的量

3.4

水平射程horizontalrane

g

,/

风筒中心轴线处于水平位置风送系统中心风力自风筒出口起衰减至2ms位置处对应的水平

距离。

4型号编制方法

喷雾喷烟一体机的型号编制按/的规定进行。

4.1LYT1045

1

/—

LYT24062014

(),:

4.2以风筒直径单位为厘米作为喷雾喷烟一体机的主参数具体型号编制方法如下

:,。

示例6HWY-80A表示经过一次变型的风筒直径为80cm的喷雾喷烟一体机

5主要技术参数

喷雾喷烟一体机的主要技术参数为:

)风筒直径,;

acm

)驱动功率,;

bkW

)燃油消耗量,/;

cLh

)额定喷雾量,/;

dLh

)额定喷烟量,/;

eLh

)水雾雾滴粒径,;

fμm

)烟雾雾滴粒径,;

gμm

)水雾药箱容积,;ㅤㅤㅤㅤ

hL

)烟雾剂药箱容积,;

iL

)燃油箱容积,;

jL

)机具净质量,;

kkg

)(),。

外形尺寸长宽高

l××mm

6技术要求及试验方法

6.1一般要求

、/。

6.1.1喷雾喷烟一体机应能在环境温度为0℃~40℃风速不超过2ms的环境条件下正常工作

,。,

6.1.2与燃油接触的零件应采用耐油的材料制造与农药接触的零件应采用耐农药腐蚀的材料

制造。

,,/。

6.1.3检验时试验环境温度为10℃~30℃风速不超过0.5ms试验用仪器最低精度应满足下列

要求:

),;

a电子称重仪精度±5g

),;

b秒表精度±0.5s

),;

c风速仪精度±5%

),;

声级计精度级

dⅠ

),。

e卷尺精度±2mm

2

/—

LYT24062014

6.2整机性能

6.2.1水平射程

6.2.1.1要求

喷雾喷烟一体机的水平射程应符合表的要求。

1

表1水平射程

风机风筒直径D水平射程

cmm

50≤D<60≥30

60≤D<80≥40

80≤D<100≥50

D≥100≥60

6.2.1.2检验

,,

喷雾喷烟一体机置于室内进行试验室内空间高度至少6m风力输送路线的风力中心两侧至少

,。,

5m范围内应没有任何物件试验仪器除外将风筒中心轴线置于水平位置风送系统处于正常工作状

,,/,

态从风筒出口开始沿风力输送路线的风力中心测量风速直到风速降至2ms测量该点至风筒出口

处的水平距离。

ㅤㅤㅤㅤ

6.2.2烟化装置起动性能

6.2.2.1要求

,。

喷雾喷烟一体机在风送系统正常工作条件下烟化装置的燃烧器
