GB/T 3454-2011 数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表

ICS33．040．50

M04

a亘

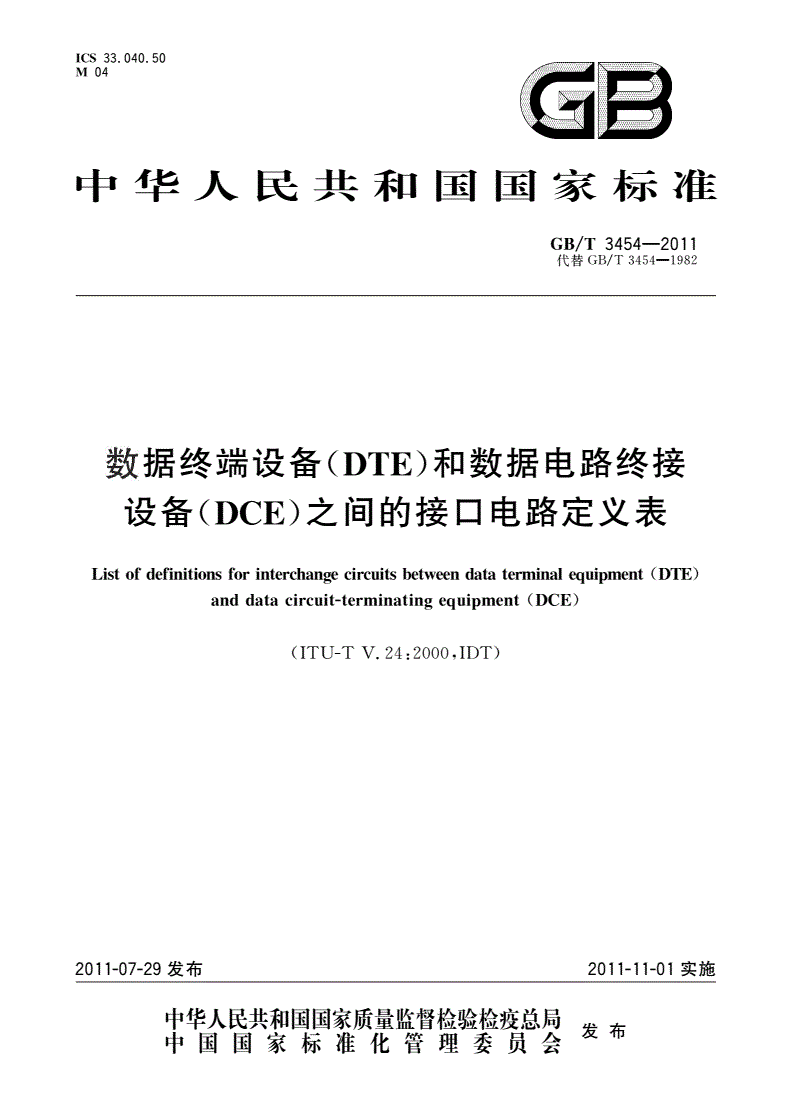

中华人民共和国国家标准

3454—2011

GB／T

3454--1982

代替GB／T

设备(DCE)之间的接口电路定义表

forcircuitsbetweendataterminal

Listofdefinitions

interchange

anddata

circuit—terminatingequipment(DCE)

(ITU—TV．24：2000，IDT)

2011-07-29发布

宰瞀粥鬻瓣訾糌瞥星发布中国国家标准化管理委员会仪1”

3454--20¨

GB／T

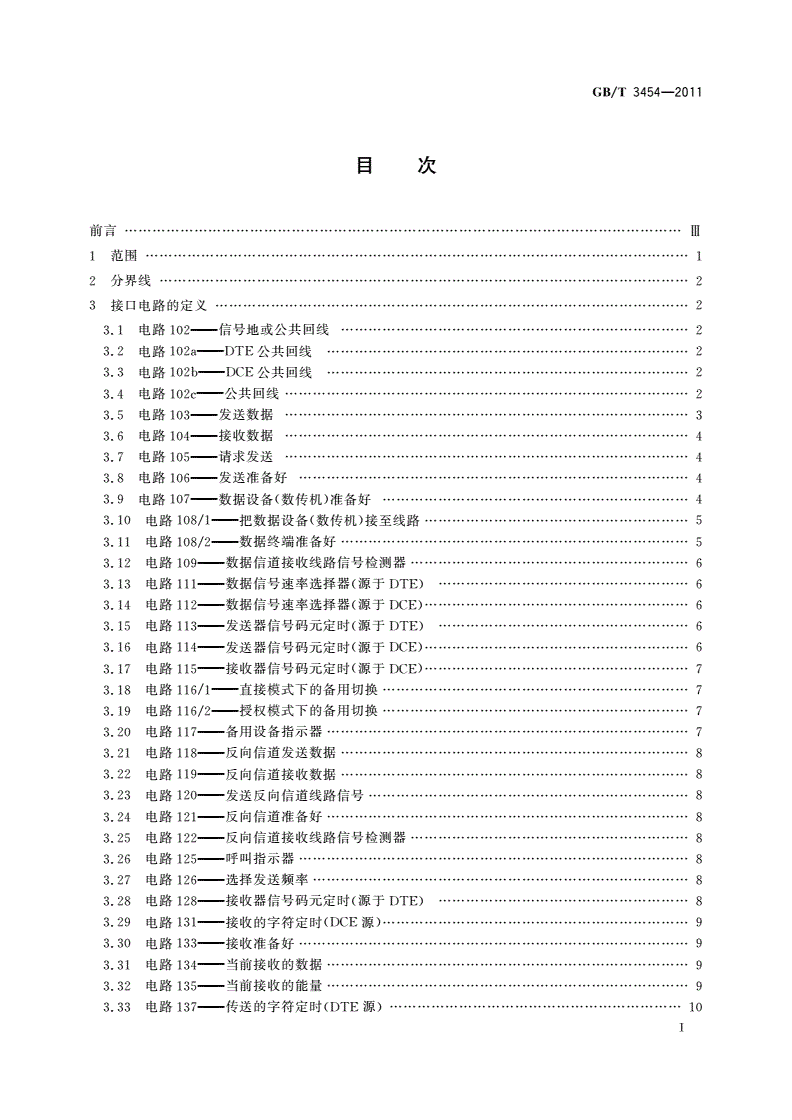

目次

前言…····…·…·………····…·………···-Ⅲ

1范围…………·……····…………·…··1

2分界线…………·…·······…………·．．2

3接口电路的定义……．．2

3．1电路102——信号地或公共回线．．2

3．2电路102a——DTE公共回线—2

3．3电路102b——DcE公共回线—2

3．4电路102c——公共回线………-·2

3．5电路103——发送数据·…···一··3

3．6电路104——接收数据·…···．．··4

3．7电路105——请求发送…·…．．··4

3．8电路106——发送准备好……··4

3．9电路107——数据设备(数传机)准备好………··4

3．10电路108／1——把数据设备(数传机)接至线路-·5

3．11电路108／2——数据终端准备好………………·-5

3．12电路109——数据信道接收线路信号检测器…··6

3．13电路111——数据信号速率选择器(源于DTE)·-6

3．14电路112——数据信号速率选择器(源于DCE)·-6

3．15电路113——发送器信号码元定时(源于DTE)··6

3．16电路114——发送器信号码元定时(源于DCE)··6

3．17电路115——接收器信号码元定时(源于DCE)·-7

3．18电路116／1——直接模式下的备用切换···……··7

3．19电路116／2——授权模式下的备用切换…·…一-·7

3．20电路117——备用设备指示器…-·7

3．21电路118——反向信道发送数据………………-·8

3．22电路119——反向信道接收数据………………··8

3．23电路120——发送反向信道线路信号·……·…--·8

3．24电路12l——反向信道准备好…………·…·…···8

3．25电路122——反向信道接收线路信号检测器·-···8

3．26电路125——呼叫指示器…·…····8

3．27电路126——选择发送频率……··8

3．28电路128——接收器信号码元定时(源于DTE)··8

3．29电路131——接收的字符定时(DCE源)…········9

3．30电路133——接收准备好………··9

3．31电路134——当前接收的数据·……………·······9

3．32电路135——当前接收的能量…··9

3．33电路137——传送的字符定时(DTE源)……·10

I

3454--2011

GB／T

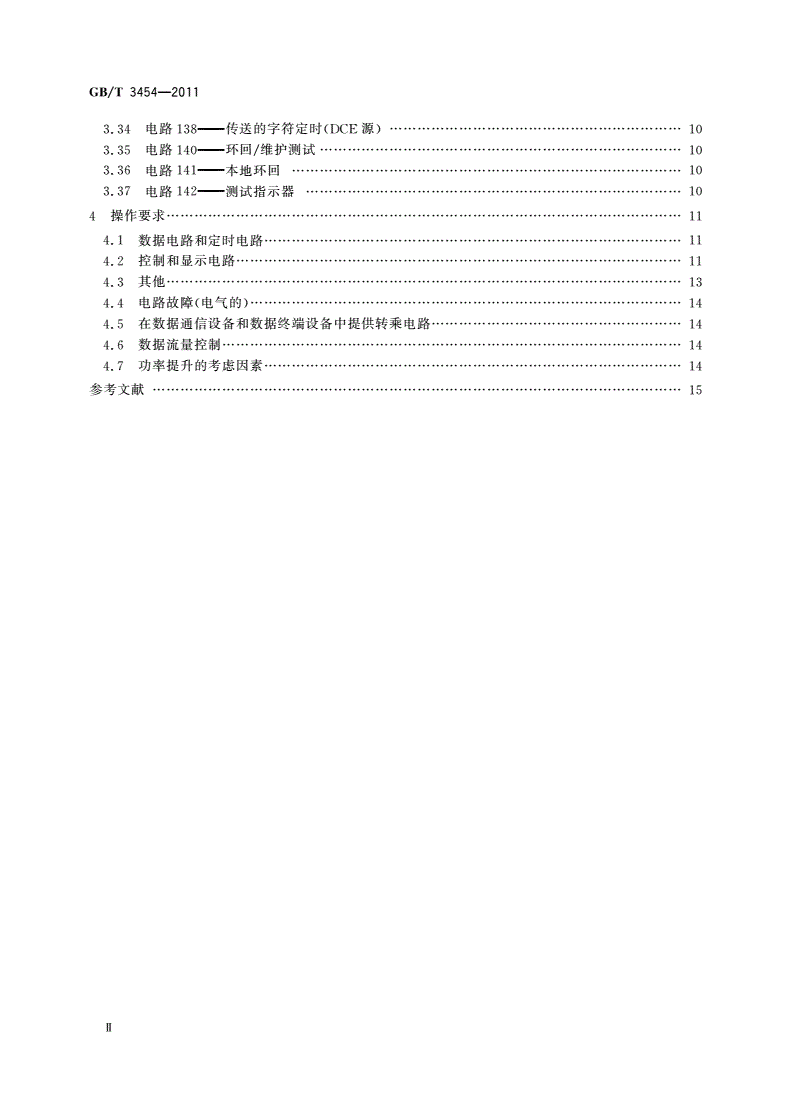

3．34电路138——传送的字符定时(DCE源)………

3．35电路140——环回／维护测试……

3．36电路141——本地环回…………

3．37电路142——测试指示器·…………·…·……···∞∞如m

4操作要求…………………n

4．1数据电路和定时电路………………u

4．2控制和显示电路……

4．3其他…………………

4．4电路故障(电气的)……·…………·…····…………

4．5在数据通信设备和数据终端设备中提供转乘电路n埒¨H

4．6数据流量控制………M

4．7功率提升的考虑因素………………M

参考文献……····…···……··¨

Ⅱ

3454--2011

GB／T

刖置

本标准依据GB／T1．1—2009的规则进行起草。

3454

本标准代替GB／T1982／ITu—T

(DCE)之间的接口电路定义表》。

本标准与GB／T3454—1982／ITU—TV．24：1980相比主要变化如下：

——对第1章“范围”中的内容作了编辑性修改。

作了编辑性修改。

——在本标准第3章中，删除了原标准的3．2和3．4，并将原标准的3．3调整为本标准的4．4。

——对本标准第4章的内容作了编辑性修改，并增添了4．5、4．6、4．7的内容。

本标准使用翻译法等同采用ITu—T

之间的接口电路定义表》(英文版)。

与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：

3455--1982，idtITu～T

——GB／TV．28：1980)；

3455非平衡双流接口电路的电特性(GB／T

——·GB／T9950

1988，idtIS04902：1980)；

一一GB／T

115992009，ITU—TX．21bis：1988，1DT)；

(GB／T

——GB／T

用法(GB／T11600--2009，ITU—TX．20bis：1988，IDT)；

15125

——GB／T信息技术数据通信25插针DTE／DCE接口连接器及接触件号分配

151251994，IS021lO：1989，IDT)；

(GB／T

——GB／T17559信息技术系统间远程通信和信息交换26插针接口连接器配合性尺寸和接

17559

触件编号分配(GB／T1998，IS0／IEC11569：1993，IDT)；

17959

——GB／T信息技术系统间远程通信和信息交换50插针接口连接器配合性尺寸和接

触件编号分配(GB／T17959--2000，ISO／IEC13575：1995，IDT)。

本标准由中华人民共和国工业和信息化部提出。

本标准由中国通信标准化协会归口。

本标准起草单位：工业和信息化部电信研究院、上海贝尔股份有限公司。

本标准主要起草人：唐锡京、赵振华。

本标准于1982年首次发布，本标准为第一次修订。

Ⅲ

3454--201I

GB／T

数据终端设备(DTE)和数据电路终接

设备(DCE)之间的接口电路定义表

1范围

适用于DTE和DCE之间接口处并称之为接口电路的互连电路。这些电路用于传送二进制数据、控制

信号和定时信号以及合适的模拟信号。本标准也适用于独立的中间设备的两边，而该独立的中间设备

可以插在这两类设备之间(见图1)。

分界线

r{

中间设备B：：：

(如；错误控制)

DCE

【一一J

、、、～，，7，

7一

、、、一7

：。：

注：如果没有中间设备，A和B的选择是相同的。C是自动呼叫的专用选择。

图1设备的一般布局示意图

本标准中规定的接口电路的范围可用于，例如：

a)同步和异步的数据通信；

b)租用线路业务上的二线和四线、点对点或多点操作的数据通信；

c)交换网络业务上二线或四线的数据通信；

d)DTE和DCE之间，使用短互连电缆的地方，有关短电缆的说明见第4章。

符合本标准规定的DTE／DcE接口，也可与公用数据网络互连。此时的接口电路在实现和操作要

X．20x．21

求上的补充资料在GB／T11600／ITU—Tbis和GB／T11599／ITu—Tbis中。

任何实际设备，都应从本标准规定的接口电路范围中恰当地加以选择。

特定DCE中的实际接口电路是相应的标准中所指定的那些电路。

在本标准所参考的DCE标准中所指明需要的互换电路只适用于对DCE侧的接口。这些电路需要

保证正常运行，并受DTE的控制或监控(见4．5)。

在第4章中规定了接口电路的用途和操作要求以及接口电路之间的相互作用。

V．10、ITU_TV．11、ITu—TV．12、GB／T3455／ITU—TV．28、

互换电路中的电气特性参见ITU-T

ITU—TV．31和ITU—TV．31bis。

接口的机械特性参见GB／T15125／Iso2110(25一pole)、GB／T17559／Is0／IEc11569(26一pole)、

1

3454—2011

GB／T

GB／T17959／IS0／IEC9950／ISO

13575(50一pole)或GB／T4902(37-pole)。

DCE可以包括信号变换器、定时发生器、脉冲再生中继器和控制电路，以及提供诸如差错控制、自

动呼叫和自动应答等其他功能的设备。其中有些设备是独立的中间设备，或者是安装在DTE中的

设备。

2分界线

DTE和DCE之间的接口位于连接器外，这是这两类设备之间的接口点。

接口连接器不必实际地装在DCE上，而可安装在DTE附近的一个固定位置上。

DTE通常提供一条互连电缆或多条电缆。建议使用尽量短的电缆。电缆的长度受负载电容和有

关电气特性标准规定的其他电气特性的限制(见第1章)。

3接口电路的定义

接口电路的名称
