GB/T 31135-2014 电气用纤维增强不饱和聚酯粉状模塑料(UP-PMC)

ICS29.035.20

中华人民共和国国彖标准

GB/T31135—2014

电气用纤维增强不饱和聚酯粉状

模塑料(UP-PMC)

Fiberreinforcedunsaturatedpolyesterpowdermoulding

compounds(UP-PMC)forelectricalpurposes

2014-09-03发布2015-02-01实施

GB/T31135—2014

■ir■■i

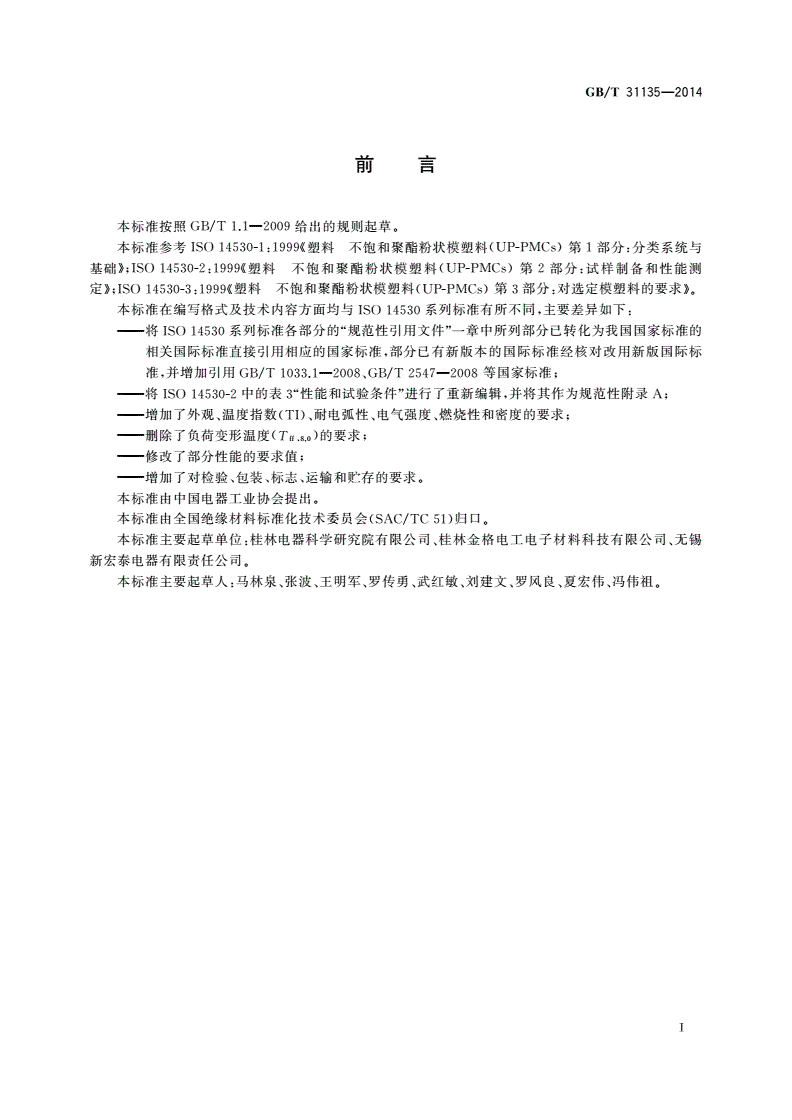

吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准参考ISO14530-1：1999«塑料不饱和聚酯粉状模塑料(UP-PMCs)第1部分:分类系统与

基础》；IS()14530-2：1999《塑料不饱和聚酯粉状模塑料(UP-PMCs)第2部分：试样制备和性能测

定hISO14530-3：1999«塑料不饱和聚酯粉状模塑料(UP-PMCs)第3部分:对选定模塑料的要求》。

本标准在编写格式及技术内容方面均与ISO14530系列标准有所不同，主要差异如下：

—将ISO14530系列标准各部分的“规范性引用文件”一章中所列部分已转化为我国国家标准的

相关国际标准盲接引用相应的国家标准，部分已有新版本的国际标准经核对改用新版国际标

准，并增加引用GB/T1033.1—2008.GB/T2547—2008等国家标准；

—将ISO14530-2中的表3“性能和试验条件”进行了重新编辑，并将其作为规范性附录A；

——增加了外观、温度指数(TI)、耐电弧性、电气强度、燃烧性和密度的要求；

——删除了负荷变形温度(Tff,8.0)的要求；

——修改了部分性能的要求值；

——增加了对检验、包装、标志、运输和贮存的要求。

本标准由中国电器工业协会提出。

本标准由全国绝缘材料标准化技术委员会(SAC/TC51)归口。

本标准主要起草单位:桂林电器科学研究院有限公司、桂林金格电工电子材料科技有限公司、无锡

新宏泰电器有限责任公司。

本标准主要起草人：马林泉、张波、王明军、罗传勇、武红敏、刘建文、罗风良、夏宏伟、冯伟祖。

T

GB/T31135—2014

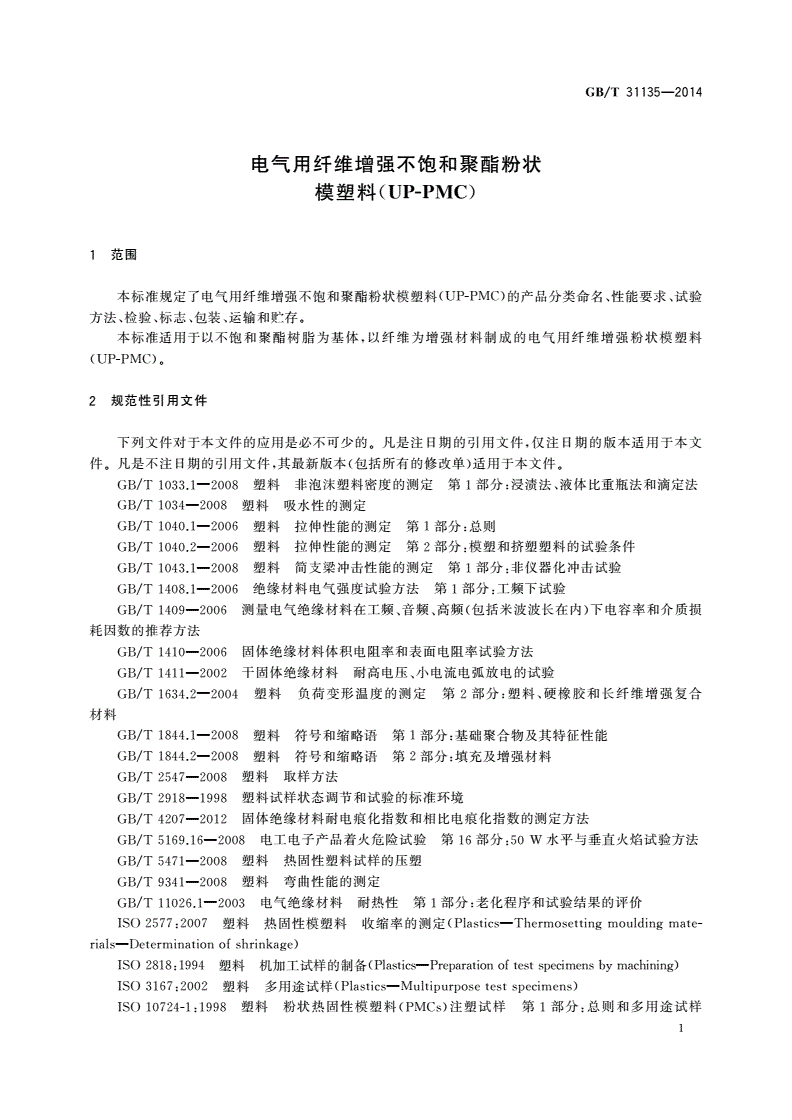

电气用纤维增强不饱和聚酯粉状

模塑料(UP-PMC)

1范围

本标准规定了电气用纤维增强不饱和聚酯粉状模塑料(UP-PMC)的产品分类命名、性能要求、试验

方法、检验、标志、包装、运输和贮存。

本标准适用于以不饱和聚酯树脂为基体，以纤维为增强材料制成的电气用纤维增强粉状模塑料

(UP-PMC)o

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T1033.1—2008塑料非泡沫塑料密度的测定第1部分:浸渍法、液体比重瓶法和滴定法

GB/T1034—2008塑料吸水性的测定

GB/T1040.1—200塑料拉伸性能的测定第1部分:总则

GB/T1040.2—200塑料拉伸性能的测定第2部分:模塑和挤塑塑料的试验条件

GB/T1043.1—2008塑料简支梁冲击性能的测定第1部分:非仪器化冲击试验

GB/T1408.1—200绝缘材料电气强度试验方法第1部分：T频下试验

GB/T1409—200测量电气绝缘材料在T频、音频、高频(包括米波波长在内)下电容率和介质损

耗因数的推荐方法

GB/T1410—200固体绝缘材料体积电阻率和表面电阻率试验方法

GB/T1411—2002F固体绝缘材料耐高电压、小电流电弧放电的试验

GB/T1634.2—2004塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合

材料

GB/T1844.1—2008塑料符号和缩略语第1部分:基础聚合物及其特征性能

GB/T1844.2—2008塑料符号和缩略语第2部分:填充及增强材料

GB/T2547—2008塑料取样方法

GB/T2918—1998塑料试样状态调节和试验的标准环境

GB/T4207—2012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法

GB/T5169.1—2008电工电子产品着火危险试验第16部分：50W水平与垂直火焰试验方法

GB/T5471—2008塑料热固性塑料试样的压塑

GB/T9341—2008塑料弯曲性能的测定

GB/T11026.1—2003电气绝缘材料耐热性第1部分:老化程序和试验结果的评价

ISO2577:2007塑料热固性模塑料收缩率的测定(Plastics一Thermosettingmouldingmate­

rials—Determinationofshrinkage)

ISO2818:1994塑料机加工试样的制备(Plastics—Preparationoftestspecimensbymachining)

ISO3167:2002塑料多用途试样(Plastics—Multipurposetestspecimens)

ISO10724-l：1998塑料粉状热固性模塑料(PMCs)注塑试样第1部分：总则和多用途试样

1

GB/T31135—2014

{Plastics—Injectionmouldingoftestspecimensofthermosettingpowdermouldingcompounds

(PMCs)—Part1:Generalprinciplesandmouldingofmultipurposetestspecimens}

ISO10724-2：1998塑料粉状热固性模塑料(PMCs)注塑试样第2部分:小方板{Plastics—In­

jectionmouldingoftestspecimensofthermosettingpowdermouldingcompounds(PMCs)—Part2:

Smallplates}

ISO15062.1999塑料用转矩流变仪测定热固性材料的热流动和固化行为(Plastics—Determi­

nationofthethermal-flowandcurebehaviourofthermosettingmaterialsbytorquerheometry)

IEC60296:2003电工流体变压器和开关用的未使用过的矿物绝缘油(Specificationforunused

mineralinsulatingoilsfortransformersandswitchgear)

IEC60707：1981测定固体电气绝缘材料暴露在引燃源后燃烧性能的试验方法(methodsoftest

forthedeterminationoftheflammabilityofsolidelectricalinsulatingmaterialswhenexposedtoanig­

nitingsource)

3术语和定义

下述定义适用于本文件。

3.1

粉状模塑料powdermouldingcompound；PMC

能够自由流过加工机械进料系统的粉末、颗粒或磨碎料，以及通常不被认为是粉末的小片状模

塑料。

粉状模塑料的缩写为PMC0

3.2

UP-PMC

以不饱和聚酯树脂为基的、既可注塑也可压塑的粉状模塑料的缩写。

3.3

热流动thermalflow

表征已塑化的热固性模塑料填充到模具型腔中时流动特性的参数，且按ISO15062:1999测定的最

小转矩Mb可作为热流动的一个量化值。

4分类命名

4.1总则

分类命名是基于纤维增强不饱和聚酯粉状模塑料的形状描述、组成、加丁方法、典型性能或特殊性

能进行的(见表1),并按上述顺序以字母代码组合而成，其中描述码与代码组1之间加“一”，其他各代

码组之间加“，”。

表1纤维增强不饱和聚酯粉状模塑料(UP-PMC)分类命名方法

描述代码代码组1代码组2代码组3

(PMC)(组成代码)(加T方法代码)(典型性能或特殊性能代码)

4.2代码组1(组成代码)

共由4项组成，分别按下述顺序标识。

2

GB/T31135—2014

第1项：符合GB/T1844.1—2008规定的基体树脂代号标识，即UP。

第2项：符合GB/T1844.2—2008规定的增强材料和/或填料的种类代号标识（见表2）0

第3项：符合GB/T1844.2—2008规定的增强材料和/或填料的形状代号标识（见表2）0

第4项：符合表2规定的增强材料和/或填料标称质量分数标识（见表2）0

混合材料和/或混合形状可通过用“+”将相关的代码组合在一起并整体放入括弧中来标识,例如由

20%玻璃纤维（GF）和20%矿物粉（MD）的混合组成可标识为GF20+MD20或（GF+MD）20o

表2填料/增强材料的种类、形状、质量分数代码

填料/增强材料的种类填料/增强材料的形状质量分数W,%

B珠状，球状.球体05w<7.5

C碳C片状，切片107.5<w<12.5

D二水合氧化铝D微粉，粉末1512.5<w<17.5

E黏土2017.5<w<22.5

F纤维2522.5<w<27.5

G玻璃G磨碎物3027.5<w<32.5

K碳酸钙3532.5<w<37.5

L纤维索4037.5<w<42.5

M矿物，金属4542.5<w<47.5

N天然有机物（棉、麻）5047.5<w<52.5

P云母5552.5<w<57.5

Q硅石，二氧化硅6057.5<w<62.5

R
