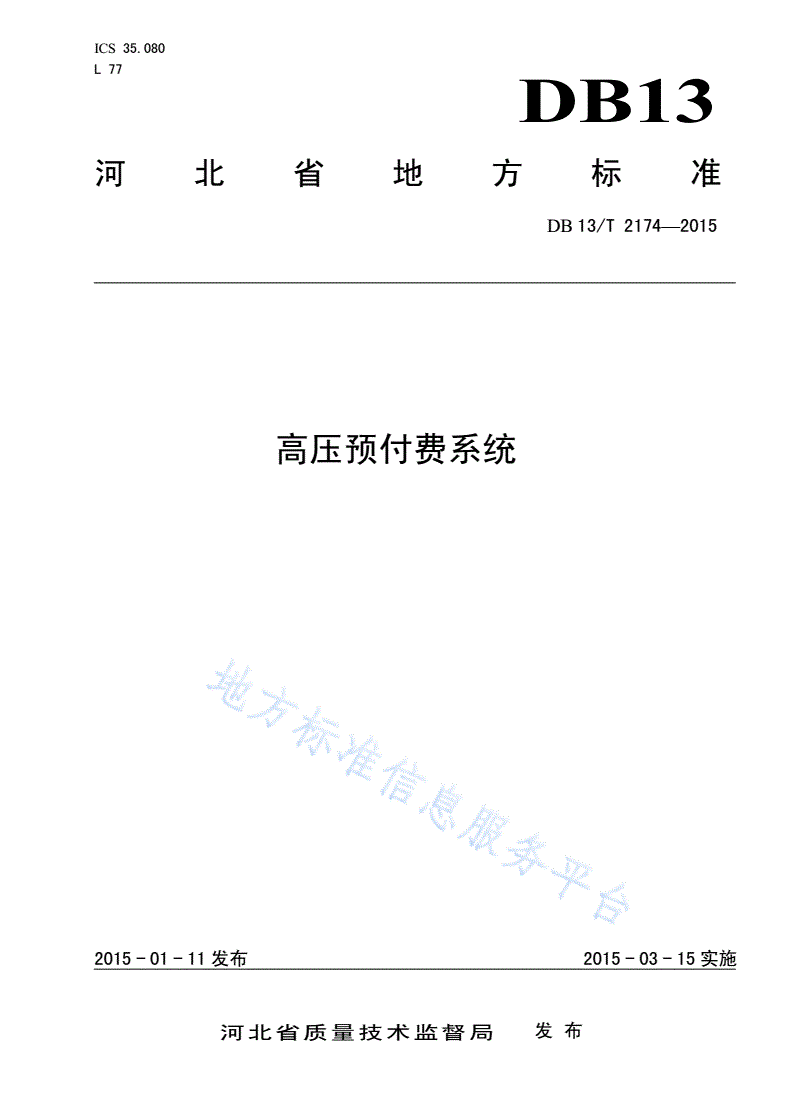

DB13/T 2174-2015 高压预付费系统

ICS35.080

L77

DB13

河北省地方标准

DB13/T2174—2015

高压预付费系统

2015-01-11发布2015-03-15实施

河北省质量技术监督局发布

DB13/T2174—2015

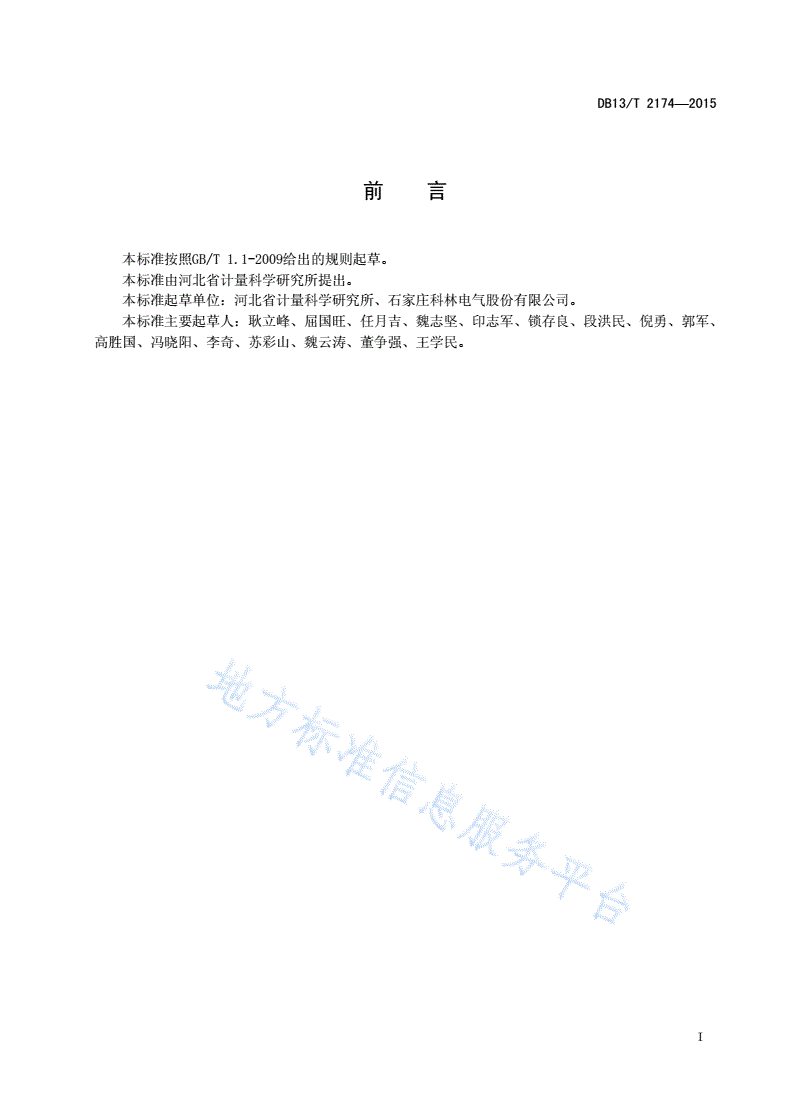

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北省计量科学研究所提出。

本标准起草单位：河北省计量科学研究所、石家庄科林电气股份有限公司。

本标准主要起草人：耿立峰、屈国旺、任月吉、魏志坚、印志军、锁存良、段洪民、倪勇、郭军、

高胜国、冯晓阳、李奇、苏彩山、魏云涛、董争强、王学民。

I

DB13/T2174—2015

高压预付费系统

1范围

本标准规定了额定电压为10kV及以下电压等级、频率为50Hz的高压预付费系统（以下简称预付费系

统）的术语和定义、技术要求、使用条件、试验方法、标志、包装运输和贮存。

本标准适用于高压预付费系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191-2008包装储存图示标志

GB1208电流互感器

GB/T2900.20-1994电工术语高压开关设备

GB3906-20063.6kV～40.5kV交流金属封闭开关设备和控制设备

GB4208-2008外壳防护等级（IP代码）

GB/T4798.2-2008电工电子产品应用环境条件第2部分：运输

GB7251.1-2013低压成套开关设备和控制设备第1部分：型式试验和部分型式试成套设备

GB/T11022-2011高压开关设备和控制设备标准的共同技术要求

GB/T12706-2008额定电压1KV到35KV挤包绝缘电力电缆及附件

GB/T13384-2008机电产品包装通用技术条件

GB/T14048.1-2006低压开关设备和控制设备总则

GB/T16927.1-2013高电压试验技术第1部分：一般定义及试验要求

GB/T16935.1-2008低压系统内的绝缘配合第1部分：原理、要求和试验

GB17201组合互感器

GB/T17215.211-2006交流电测量设备通用要求试验和试验条件第11部分：测量设备

GB/T17215.301-2007多功能电能表特殊要求

GB/T17215.321-2008交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）

GB/T17215.322-2008交流电测量设备特殊要求第22部分：静止式有功电能表（0.2S级和0.5S

级）

GB/T17215.323-2008交流电测量设备特殊要求第23部分：静止式无功电能表（2级和3级）

GB20840.1-2010互感器第1部分：通用技术要求

GB20840.3-2013互感器第3部分：电磁式电压互感器的补充技术要求

3术语和定义

GB/T2900.20-1994界定的以及下列术语和定义适用于本文件。

3.1

1

DB13/T2174—2015

高压预付费系统

高压预付费系统的主要元件是高压开关设备和控制设备、互感器（组合互感器或分立的电压互感器、

电流互感器）、计量箱以及相应的连接线（电缆）等。

3.2

开关设备和控制设备

开关及其相关的控制、测量、保护和调节设备的组合，以及与
