GA 962-2011 公安专用无线视音频传输系统设备技术规范

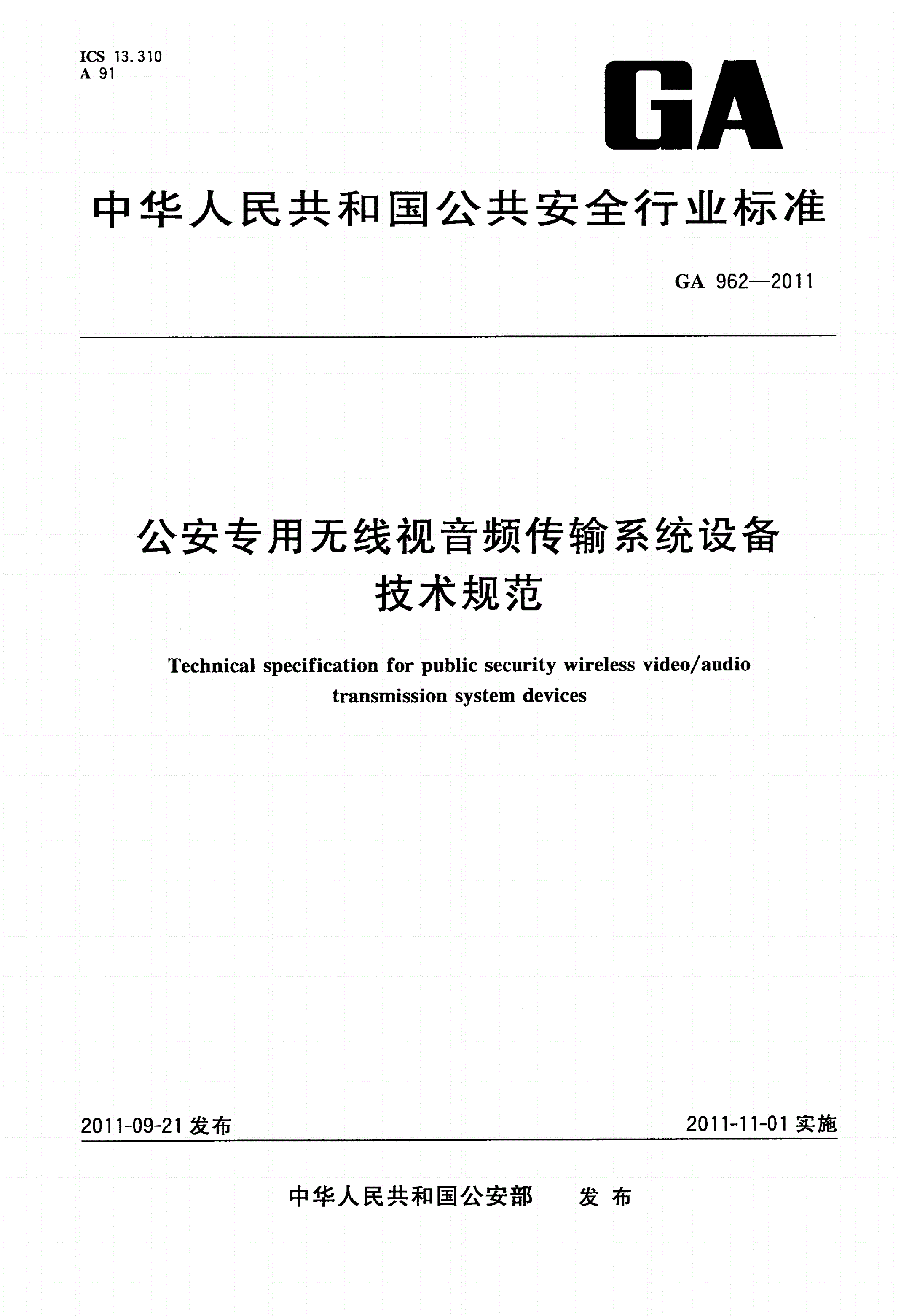

ICS13.310

A91

中华人民共和国公共安全行业标准

—

GA9622011

公安专用无线视音频传输系统设备

技术规范

ㅤㅤㅤㅤ

/

Technicalsecificationforublicsecuritwirelessvideoaudio

ppy

transmissionsstemdevices

y

2011-09-21发布2011-11-01实施

中华人民共和国公安部发布

—

GA9622011

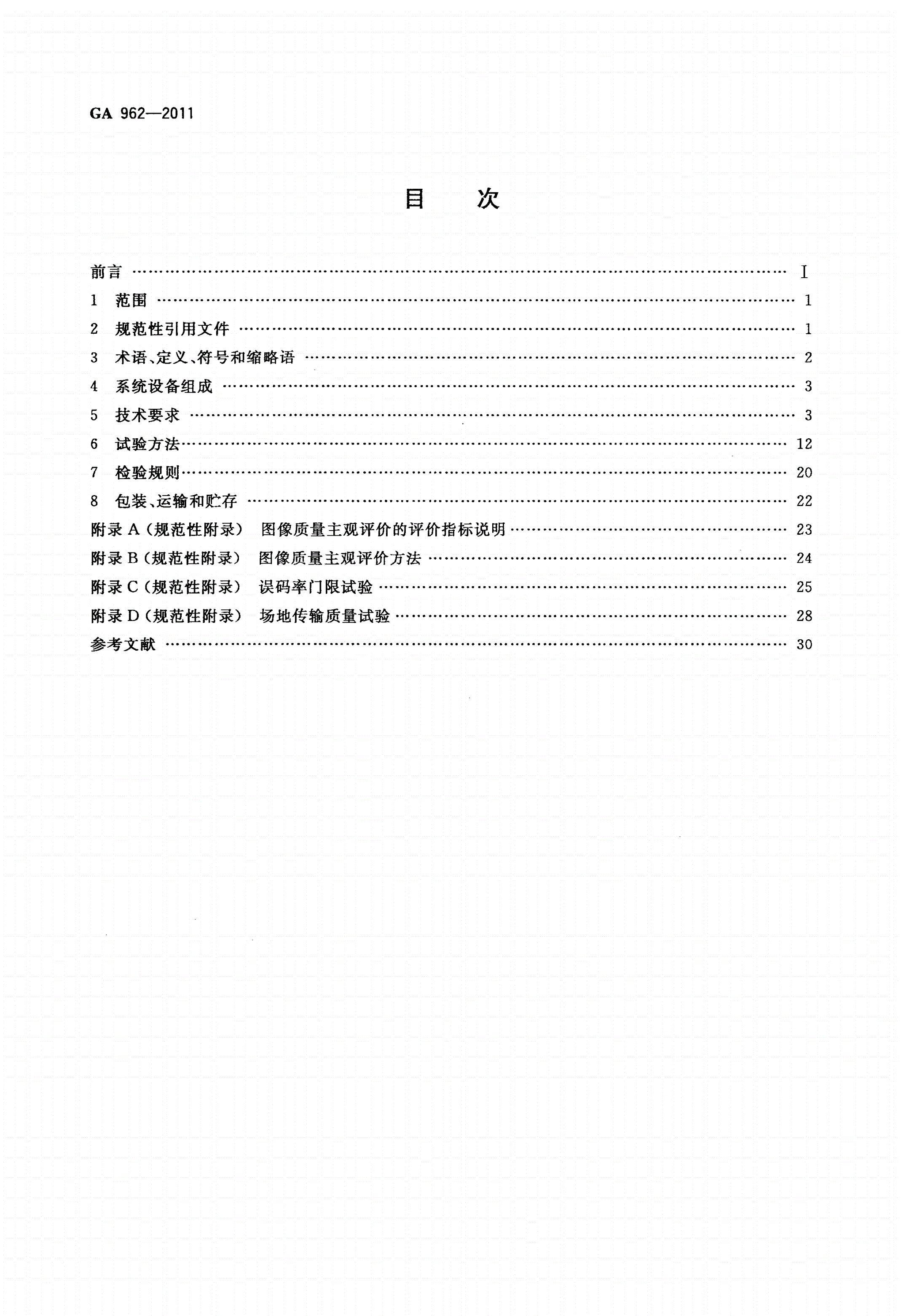

目次

前言…………………………Ⅰ

1范围………………………1

2规范性引用文件…………………………1

、、

3术语定义符号和缩略语………………2

4系统设备组成……………3

5技术要求…………………3

6试验方法…………………12

7检验规则…………………20

、

8包装运输和贮存………………………22

()

附录A规范性附录图像质量主观评价的评价指标说明……………23

()

附录B规范性附录图像质量主观评价方法…………24

()

附录C规范性附录误码率门限试验…………………25

()

附录D规范性附录场地传输质量试验………………28

参考文献……………………30

ㅤㅤㅤㅤ

—

GA9622011

公安专用无线视音频传输系统设备

技术规范

1范围

()、

本标准规定了公安专用无线视音频传输系统设备以下简称系统设备的组成及技术要求试验方

,、。

法是设计制造和检验公安专用无线视音频传输系统设备的基本依据

本标准适用于便携式和车载式公安专用无线视音频传输系统设备。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—::(

电工电子产品环境试验第部分试验方法试验低温

GBT2423.120082AIEC60068-2-

:)

12007

/—::(

电工电子产品环境试验第部分试验方法试验高温

GBT2423.220082BIEC60068-2-

:)

22007

/—::

电工电子产品环境试验第部分试验方法试验恒定湿热试验

GBT2423.320062Cab

ㅤㅤㅤㅤ

(:)

IEC60068-2-782001

/::(

电工电子产品环境试验第部分试验方法试验和导则碰撞

GBT2423.62EbIEC60068-

2-29)

/—::()

电工电子产品环境试验第部分试验方法试验振动正弦

GBT2423.1020082Fc

(:)

IEC60068-2-61995

/—:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样

GBT2828.120031AQL

计划(:)

ISO2859-11999

—()(:)

外壳防护等级代码

GB42082008IPIEC605292001

—信息技术设备的无线电骚扰限值和测量方法(/:)

GB92542008IECCISPR222006

/报警系统环境试验

GBT15211

—安全防范报警设备安全要求和试验方法

GB167962009

/—电磁兼容试验和测量技术静电放电抗扰度试验(:)

GBT17626.22006IEC61000-4-22001

/—电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(

GBT17626.32006IEC61000-4-

:)

32002

/—电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(

GBT17626.42008IEC61000-

:)

4-42004

/—()(:

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GBT17626.52008IEC61000-4-5

2005)

/—、

电磁兼容试验和测量技术电压暂降短时中断和电压变化的抗扰度

GBT17626.112008

试验(:)

IEC61000-4-112004

GY/—数字电视图像质量主观评价方法

T1341998

/访问控制方法与物理层规范

IEEE802.3CSMACD

1

—

GA9622011

—

ISO13818-1InformationtechnoloGenericcodinofmovinicturesandassociatedaudio

gyggp

:

informationSstems

y

、、

3术语定义符号和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

公安专用无线视音频传输系统设备/

ublicsecuritwirelessvideoaudiotransmissionsstemdevices

pyy

,,

应用于公安业务在突发事件现场或某些特定区域能够快速搭建并具备通过无线信道传输现场采

。,

集的视音频信号功能的系统设备整个系统安装使用应便捷从信号采集点到信号接收点的整个传输

通道应采用独立专有的无线信道进行传输。

3.1.2

无线前端设备wirelesssendenddevice

、,、

在使用现场对采集的视音频信号完成数字处理射频无线发射功能的设备分为便携式车载式两

,、。

类一般由含信号处理单元的发射机发射天线和电源等组成

3.1.3

接收端设备receiveenddevice

,、,

射频接收无线前端设备发射的视音频信号完成数字处理视音频信号输出的设备一般由含信号

、。

处理单元的接收机接收天线和电源等组成

ㅤㅤㅤㅤ

3.1.4

频谱模板sectrummask

p

表征信号频谱允差范围的标准频谱曲线。

3.1.5

带内频谱不平坦度inbandsectrumrile

ppp

,。

带内信号各频率点相对于中心频率点的平均功率幅度变化量以为单位

dB

3.1.6

发射功率transmissionower

p

,,

在调制情况下一个射频周期和标称信道占用带宽内发射机加给传输线的平均功率以dBm为

单位。

3.1.7

发射功率均衡度transmissionoweruniformit

py

,,

具有多信道切换功能的发射机在标称信道带宽内各信道发射平均功率的幅度变化量以为

dB

单位。

3.1.8

发射机待机状态transmi

tterstandbstate

y

,。

发射机处于功放输出暂停其他部分正常工作时的状态

3.1.9

场地传输质量试验fieldtransmissionerformancetest

p

,,

在特定测试场地和线路上对系统设备进行固定点和移动状态的视音频传输性能试验以验证系统

设备的实际传输质量的试验。

2

—

GA9622011

3.1.10

测试模式testinmode

g

,、()、、

经制造商确认的系统性能参数设置组合包括工作频段最大额定发射功率载波功率信道带宽

、、。

调制方式传输速率视音频编码方式等

3.2符号和缩略语

下列符号和缩略语适用于本文件。

:。

c载波中心频率

f

:。

0标称频率

f

:。

RF射频

:()。

CVBS复合视频信号ComositeVideoBasebandSinal

pg

:()。

SDI串行数字接口SerialDiitalInterface

g

:()。

BER误码率BitErrorRate

:()。

CIF通用中间格式CommonIntermediateFormat

:()。

SD标准清晰度格式StandardDefinition

:()。

HD高清晰度格式HihDefinition

g

4系统设备组成

4.1系统设备分类

、,

系统设备主要由无线前端设备接收端设备和其他附件等组成主要依据无线前端设备分为便携式

ㅤㅤㅤㅤ

系统设备和车载式系统设备。

4.2便携式系统设备

,()、

无线前端设备适用于单兵携带的系统设备主要由便携式无线前端设备一般含背负装置接收端

设备和其他附件等组成。

4.3车载式系统设备

,、

无线前端设备适用于车载的系统设备主要由车载式无线前端设备接收端设备和其他附件等

组成。

5技术要求

5.1外观及结构

5.1.1外观

5.1.1.1系统各组成设备机壳的外形尺寸应符合图纸要求。

、,。

5.1.1.2非金属外壳表面应无裂纹褪色及永久性污渍亦无明显变形和划痕

,、、、。

5.1.1.3金属外壳表面涂覆不应露出底层金属并无起泡腐蚀划痕涂层脱落和沙孔等

5.1.2机械结构

5.1.2.1系统各组成设备的机壳盖板或门应有锁定装置。

,,

5.1.2.2控制面板上除控制按键及指示器外其他任何会影响功能的操作机构均应安装在机壳内控

3

—

GA9622011

,。

制机构应灵活可靠整机结构及零部件应紧固不松动

5.2标志

,。

5.2.1系统各组成设备应有清晰的标志并具有耐擦性

5.2.2系统各组成设备应有下列产品标志:

)制造厂名称或注册商标;

a

b)产品的型号及名称;

)(、);

c电源的性质交流直流或交直流两用及极性

d)供电电压的额定值或额定电压范围;

)保险装置额定电流值和型号;

e

)端子的性质和功能;

f

g)外壳防护等级;

h)温度环境适应能力。

,。

如果无法在产品上标注上述内容则应在产品技术文件中给出

5.3机械强度

,

5.3.1系统各组成设备的外壳应能承受对每个能正常接触到的表面施加0.5J的碰撞碰撞后外壳表

,。

面应无明显变形和损坏并应能正常工作

,,

5.3.2车载式无线前端设备应进行加速度为20持续时间个相互垂直方向每方向碰撞次

g30ms31

,,。

的碰撞试验试验后设备应无明显变形和损坏并应能正常工作

5.4无线前端设备质量ㅤㅤㅤㅤ

5.4.1便携式无线前端设备质量之和应小于等于5kg。

5.4.2车载式无线前端设备质量之和应小于等于20kg。

5.5外壳防护等级

—

室外便携设备应符合中的规定。

5.5.1GB42082008IP54

—

车载设备应符合中的规定。

5.5.2GB42082008IP42

室内固定安装设备应符合—中的规定。

5.5.3GB42082008IP30

5.6发射机性能参数

5.6.1工作频段

。,。

发射机工作频段应符合国家相关规定这些规定可能会有所改变应关注最新相关规定

5.6.2射频信道带宽

,。

发射机射频信道带宽应小于等于可分为和模式

5.6.2.12MHz1MHz2MHz

,,。

特殊应用需求情况下允许射频信道带宽设置为即模式

5.6.2.28MHz8MHz

5.6.3频谱特性

,。

5.6.3.1发射机输出功率频谱应在标准频谱模板的限定范围内天线端口标准频谱模板见图1图1

,率。

信号功率在4kHz带宽下测得其中0dB对应整个输出功

4

—

GA9622011

图天线端口标准频谱模板

1

5.6.3.2带内频谱特性

{[()]}

发射机射频带宽内载波中心频率c±0.51-α×BMHz范围内频谱不平坦度应在±0.5dB

f

。,()。

范围内其中为信道带宽为升余弦滚降系数0<

Bαα<1

5.6.3.3带外频谱特性

{[()]}

发射机射频带宽外载波中心频率c±0.51+α×BMHz范围外衰减特性应符合5.6.3.4的

f

要求。

5.6.3.4频谱模板的转折点

输出功率频谱模板的转折点分别为:

),。

a信道带宽1MHz模式时天线端口标准频谱模板的转折点见表1

ㅤㅤㅤㅤ

表11MHz信道带宽设备频谱模板的转折点

相对载波中心频率的频率值/MHz±0.40±0.53±0.56±1±2

c

f

相对电平/dB0-25-32-50-50

),。

b信道带宽2MHz模式时天线端口标准频谱模板的转折点见表2

表22MHz信道带宽设备频谱模板的转折点

相对载波中心频率的频率值/MHz±0.95±1.09±1.95±2.95±5.0

c

f

相对电平/dB0-25-32-50-50

),。

c信道带宽8MHz模式时天线端口标准频谱模板的转折点见表3

表38MHz信道带宽设备频谱模板的转折点

相对载波中心频率c的频率值/MHz±3.2±3.9±4.25±6.25±10.25

f

相对电平/dB0-30-32-43-44

5.6.4载波频率容限

-6

,。

5.6.4.1正常工作条件下发射机切换到载波信号输出时载波频率容限应小于等于1×10

-6

、,。

5.6.4.2在电源电压变化温度变化的情况下载波频率容限应小于等于2×10

5

—

GA9622011

5.6.5发射功率

;。

5.6.5.1便携式发射机发射功率应小于等于37dBm车载式发射机发射功率应小于等于43dBm

、,。

5.6.5.2在电源电压变化温度变化的情况下发射功率值的变化应在±1dB范围内

5.6.6杂散发射

5.6.6.1天线端口

、,;

信道带宽为1MHz2MHz模式时在超过载波中心频率c±5MHz之外的任何频率信道带宽

f

,,

为8MHz模式时在超过载波中心频率c±10.25MHz之外的任何频率天线端口的杂散发射功率电

f

平应符合表要求。

4

表4天线端口杂散发射电平限值

频率范围最大电平测量带宽

9kHz~150kHz≤-36dBm1kHz

150kHz~30MHz≤-36dBm10kHz

30MHz~1GHz≤-36dBm100kHz

1GHz~12.75GHz≤-30dBm1MHz

5.6.6.2机箱端口

ㅤㅤㅤㅤ

、,;

信道带宽为1MHz2MHz模式时在超过载波中心频率c±5MHz之外的任何频率信道带宽

f

,,

为8MHz模式时在超过载波中心频率c±10.25MHz之外的任何频率机箱端口的杂散发射功率电

f

平应符合表要求。

5

表5机箱端口杂散发射电平限值

频率范围最大电平测量带宽

30MHz~1GHz≤-36dBm100kHz

1GHz~12.75GHz≤-30dBm1MHz

5.6.7信道间隔及各信道发射功率均衡度

,。

信道频率间隔应符合产品技术文件要求各信道发射功率均衡度应在±0.5dB范围内

5.6.8发射机热启动时间

发射机从待机状态向发射状态转变至输出功率达到额定功率值所需要的时间应小于等于3s。

5.6.9信号输入接口

5.6.9.1视频信号输入接口

一般应具有复合模拟视频信号输入,接口。

CVBSPAL-DBNC

信道带宽模式的发射机应具有或数字视频信号输入,应采用或

8MHzSDIHDMISDIBNCFC

;,。

接口HDMI应采用HDMI1.3接口并应符合相关认证标准

6

—

GA9622011

5.6.9.2音频信号输入接口

发射机应具有非平衡音频信号输入支持麦克输入和输入,接口。

LINEBNC

5.7接收机性能参数

5.7.1接收灵敏度

,。

信道带宽1MHz模式接收灵敏度应小于等于-102dBm

,。

信道带宽2MHz模式接收灵敏度应小于等于-100dBm

,。

信道带宽8MHz模式接收灵敏度应小于等于-95dBm

5.7.2动态范围

在有效带宽内接收机的动态范围应大于等于95dB。

5.7.3抗邻道干扰能力

、,。

信道带宽为模式时系统设备抗邻道干扰能力应满足表的要求

1MHz2MHz6

表6抗邻道干扰能力

邻道位置()//

N为中心信道邻道干扰功率带内信号功率dB

N±130

N±240

ㅤㅤㅤㅤ

N±360

5.7.4信号输出接口

5.7.4.1数字码流输出接口

,,。

为利于误码率门限测试和远程解码应用接收机应具有数字码流输出接口BNC或以太网接口

,。

采用以太网接口时输出码流应符合协议及远程解码

IP

5.7.4.2视频信号输出接口

一般应具有复合模拟视频信号输出,接口。

CVBSPAL-DBNC

信道带宽模式的接收机应具有或数字视频信号输出,应采用或

8MHzSDIHDMISDIBNCFC

;,。

接口HDMI应采用HDMI1.3接口并应符合相关认证标准

5.7.4.3音频信号输出接口

,,。

接收机应具有非平衡音频信号输出支持耳机输出和LINE输出BNC接口

5.8系统性能参数

5.8.1视频信号

5.8.1.1模拟视频输出信号

,:

模拟视频输出信号应符合PAL-D彩色电视信号标准输出幅度应符合如下要求

7

—

GA9622011

)白电平峰值:;

a700mV±210mV

)色同步峰值:+200;

b300mVmV

-50

)行同步脉冲:+50。

c-300mVmV

-100

5.8.1.2数字视频输出信号

,。

数字视频输出信号应符合数字电视串行数字接口标准或标准应符合表要求

SDIHDMI7

表7数字视频输出信号要求

项目

SD-SDIHD-SDIHDMI

眼图信号幅度800mV±80mV800mV±80mV800mV±80mV

1kHz高通滤波≤0.2UI10Hz高通滤波≤1UI10Hz高通滤波≤1UI

抖动

10Hz高通滤波≤0.2UI100kHz高通滤波≤0.2UI100kHz高通滤波≤0.2UI

/

5.8.1.3视频通道振幅频率特性

,

信道带宽1MHz模式视频通道振幅在0.5MHz~3MHz频段内的变化应在-3dB~+0.5dB

()。

范围内对应于CIF

,

信道带宽2MHz模式视频通道振幅在0.5MHz~5.5MHz频段内的变化应在-3dB~

()。

+0.5dB范围内对应于SD

,

信道带宽为8MHz模式视频通道振幅在0.5MHz~25MHz频段内的变化应在-3dB~

()。ㅤㅤㅤㅤ

+0.5dB范围内对应于HD

5.8.1.4图像分辨力及灰度等级

,,。

信道带宽模式图像水平分辨力应大于等于灰度等级应大于等于级

1MHz220TVL8

,,。

信道带宽模式
