CJ/T 461-2014 水处理用高密度聚乙烯悬浮载体填料

ICS91140

P41.

中华人民共和国城镇建设行业标准

CJ/T461—2014

水处理用高密度聚乙烯悬浮载体填料

Highdensitypolyethylenesuspendedcarrierforwatertreatment

2014-09-29发布2015-04-01实施

中华人民共和国住房和城乡建设部发布

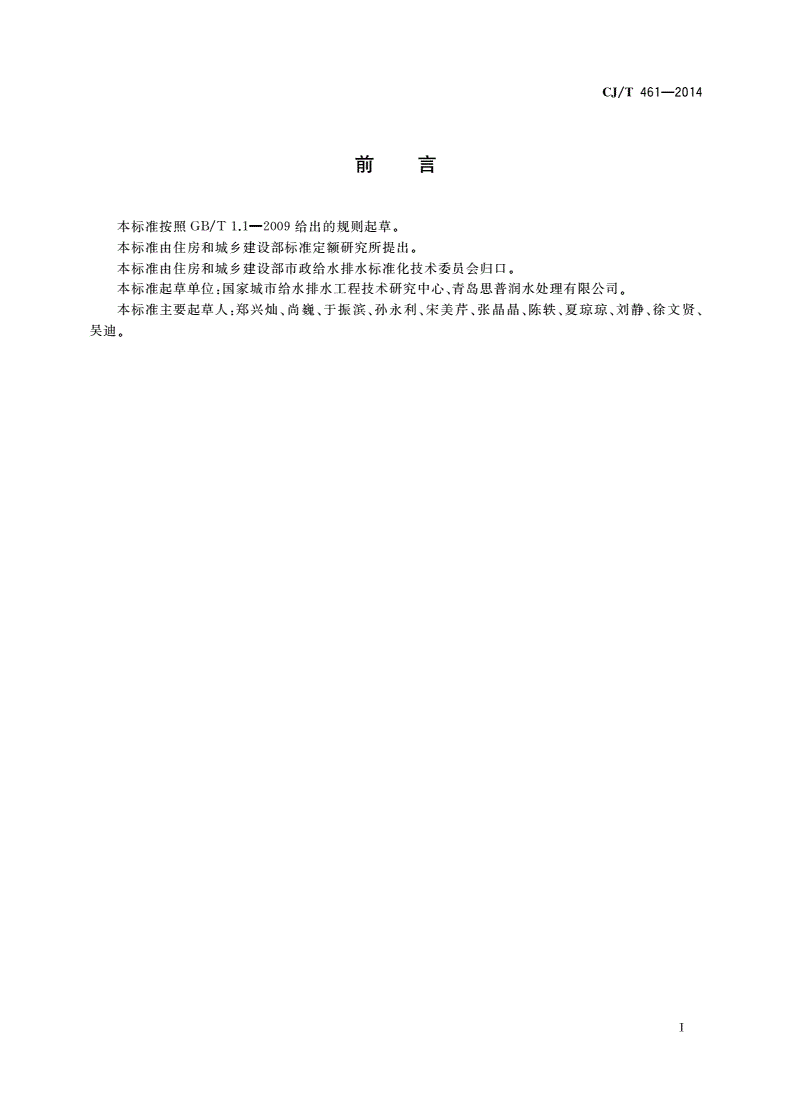

CJ/T461—2014

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部市政给水排水标准化技术委员会归口

。

本标准起草单位国家城市给水排水工程技术研究中心青岛思普润水处理有限公司

:、。

本标准主要起草人郑兴灿尚巍于振滨孙永利宋美芹张晶晶陈轶夏琼琼刘静徐文贤

:、、、、、、、、、、

吴迪

。

Ⅰ

CJ/T461—2014

水处理用高密度聚乙烯悬浮载体填料

1范围

本标准规定了水处理用高密度聚乙烯悬浮载体填料的术语和定义分类与型号材料要求试验方

、、、、

法检验规则标志包装运输和贮存等

、、、、。

本标准适用于水处理用高密度聚乙烯悬浮载体填料的生产检测和验收

、。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

包装储运图示标志

GB/T191

运输包装收发货标志

GB/T6388

聚乙烯树脂

GB/T11115(PE)

3术语和定义

下列术语和定义适用于本文件

。

31

.

水处理用高密度聚乙烯悬浮载体填料highdensitypolyethylenesuspendedcarrierforwatertreatment

水处理过程中高密度聚乙烯材料整体呈空心圆柱状内部有不同的构造通过曝气或搅

,(HDPE),,

拌呈悬浮流化状态可为微生物生长提供受保护空间的载体

,。

32

.

填料密度densityofcarrier

填料的质量和其实际体积的比值即单位实际体积填料的质量

,。

33

.

有效比表面积effectivespecificsurfacearea

单位体积悬浮载体填料能实现良好传质传氧且能生长有效微生物的受保护的表面积

,。

34

.

填料挂膜biofilmculturingofcarrier

填料用于水处理时通过曝气或搅拌呈悬浮流化状态下一定的时间镜检可见大量菌胶团附着生长

,,

在填料表面

。

35

.

堆积密度bulkdensity

填料在自然堆积状态下单位体积的质量

,。

36

.

堆积体积bulkvolume

填料自然堆积状态下测出的体积

。

1

CJ/T461—2014

37

.

堆积质量bulkmass

悬浮载体填料的堆积体积乘以堆积密度所得的值

。

4分类与型号

41分类

.

411水处理用高密度聚乙烯悬浮载体填料按有效比表面积分类填料类填料类填料各类高

..A、B、C,

密度聚乙烯悬浮载体填料的有效比表面积见表

1。

表1各类高密度聚乙烯悬浮载体填料的有效比表面积单位为平方米每立方米

填料类型有效比表面积

(SV)

类填料

A350≤SV≤500

类填料

B500<SV<800

类填料

C800<SV≤1200

412各类水处理用高密度聚乙烯悬浮载体填料示意图参见附录

..A。

42型号

.

421型号组成

..

由下列单元组成

:

XFTL---

填料尺寸直径高度

:(mm)×(mm)

填料有效比表面积

填料类型类填料类填料类填料

:A—A;B—B;C—C

水处理用高密度聚乙烯悬浮载体填料

422型号标记示例

..

有效比表面积23直径高度的水处理用高密度聚乙烯悬浮载体填料型

500m/m,25mm±0.5mm,10mm±1mm,

号为

:XFTL-A-500-25×10。

5材料

51材料应选用高密度聚乙烯纯原料并应符合的规定

.,GB/T11115。

52原料中不应添加炭黑或其他颜色的染料

.。

53可添加本厂生产过程中产生的回用料但不应超过

.,5%。

2

CJ/T461—2014

6要求

61外观

.

611外表面颜色应为高密度聚乙烯原料的自然色

..。

612外观应表面完整无熔合痕无气泡无分解变色线及影响使用的划伤

..,、,。

613内部结构应完整无翘曲无裂纹内外壁光滑平整不应有气泡裂口

..,、,,、。

614机械切面应平整边缘要求平滑无毛刺并与轴线垂直

..,,。

62规格尺寸

.

水处理用高密度聚乙烯悬浮载体填料的规格尺寸应符合表的规定

2。

表2水处理用高密度聚乙烯悬浮载体填料的规格尺寸及要求单位为毫米

类别直径高度壁厚

10.0±0.510±10.35±0.10

25.0±0.512±10.35±0.10

25.0±0.510±10.35±0.10

类填料

A25.0±0.58±10.35±0.10

25.0±0.512±10.35±0.10

25.0±0.510±10.35±0.10

25.0±0.58±10.35±0.10

25.0±0.512±10.35±0.10

25.0±0.510±10.35±0.10

25.0±0.58±10.35±0.10

类填料25.0±0.510±10.35±0.10

B

25.0±0.58±10.35±0.10

25.0±0.54±10.35±0.10

35.0±0.510±10.35±0.10

35.0±0.54±10.35±0.10

类填料36.0±0.54±10.35±0.10

C

48±0.52.2±0.20.50±0.20

63填料物理性能

.

水处理用高密度聚乙烯悬浮载体填料物理性能应符合表的规定

3。

3

CJ/T461—2014

表3水处理用高密度聚乙烯悬浮载体填料的物理性能

有效比表面积填料密度堆积密度空隙率抗压强度压缩回弹率磨损率破损率

类别示意图

2333

m/mg/cmkg/m%N/mm%%%

≥3500.94~0.97115±2≥90———

类

A

填料≥4500.94~0.9795±2≥92

≥0.21≥95≤19

≥5000.94~0.9795±2≥92

≥6200.94~0.9795±2≥92≥0.18≤5

≥96

类≤25

B

填料

≥800≥0.25

98±2≥90

≥800≥0.20≥75

0.94~0.97

≥800≥0.32≥95

107±2≥91≤18

≥800≥0.14≥93

≥1200110±2≥90≥0.14≥63≤25

类

C

填料0.94~0.97

≥1200228±5≥70———

64填料生物性能

.

641填料挂膜

..

溶解氧在水温在等条件下挂膜时间应为镜检可见大量菌胶团

2.0mg/L~5.0mg/L,20℃,30d,

附着在填料表面

。

4

CJ/T461—2014

642填料挂膜后的硝化速率

..

时用于强化硝化的生物膜硝化速率应大于或等于-2有效表面积

20℃,0.5gNO3-N/(m·d)。

643填料挂膜后的有机物去除速率

..

时用于强化有机物去除的生物膜有机物去除速率应大于或等于2有效表面积

20℃,10gCOD/(m·d)。

65填料化学性能

.

651酸失量

..

填料酸失量应小于或等于

0.2%。

652碱失量

..

填料碱失量应小于或等于

0.2%。

653
