DB23/T 3653-2023 水利基础数据资源调查规范

ICS27.140

CCSP55

23

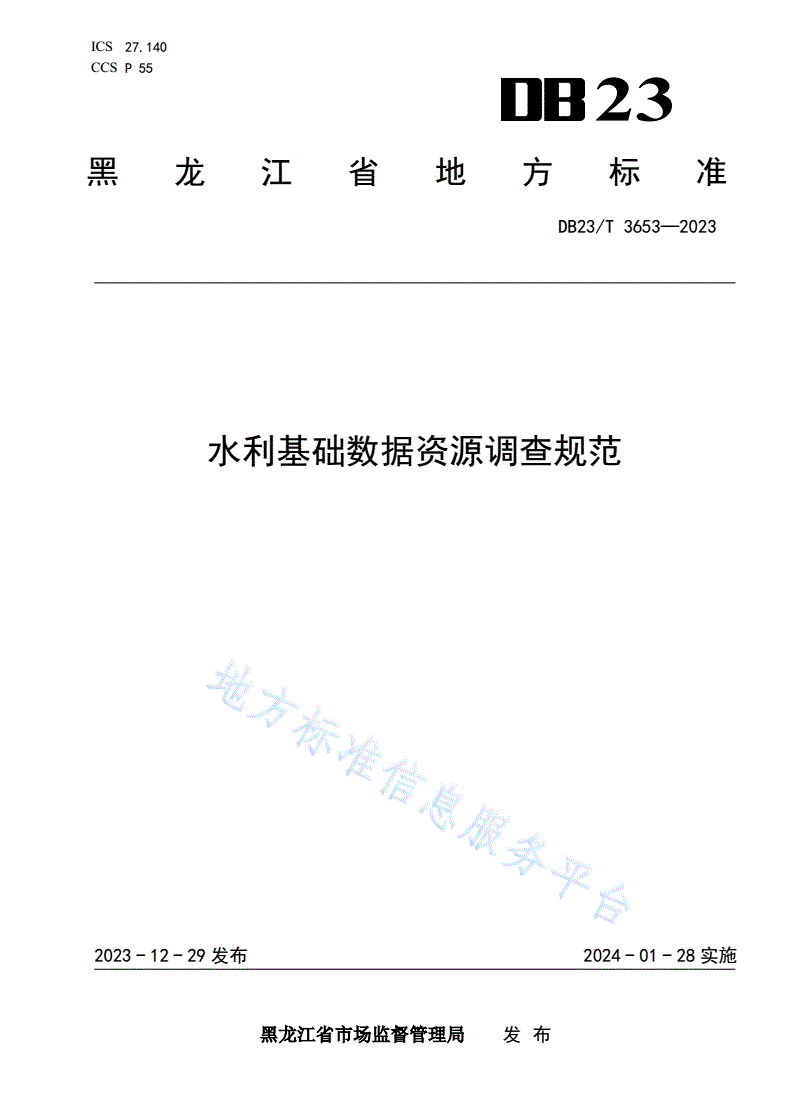

黑龙江省地方标准

DB23/T3653—2023

水利基础数据资源调查规范

2023-12-29发布2024-01-28实施

黑龙江省市场监督管理局发布

DB23/T3653—2023

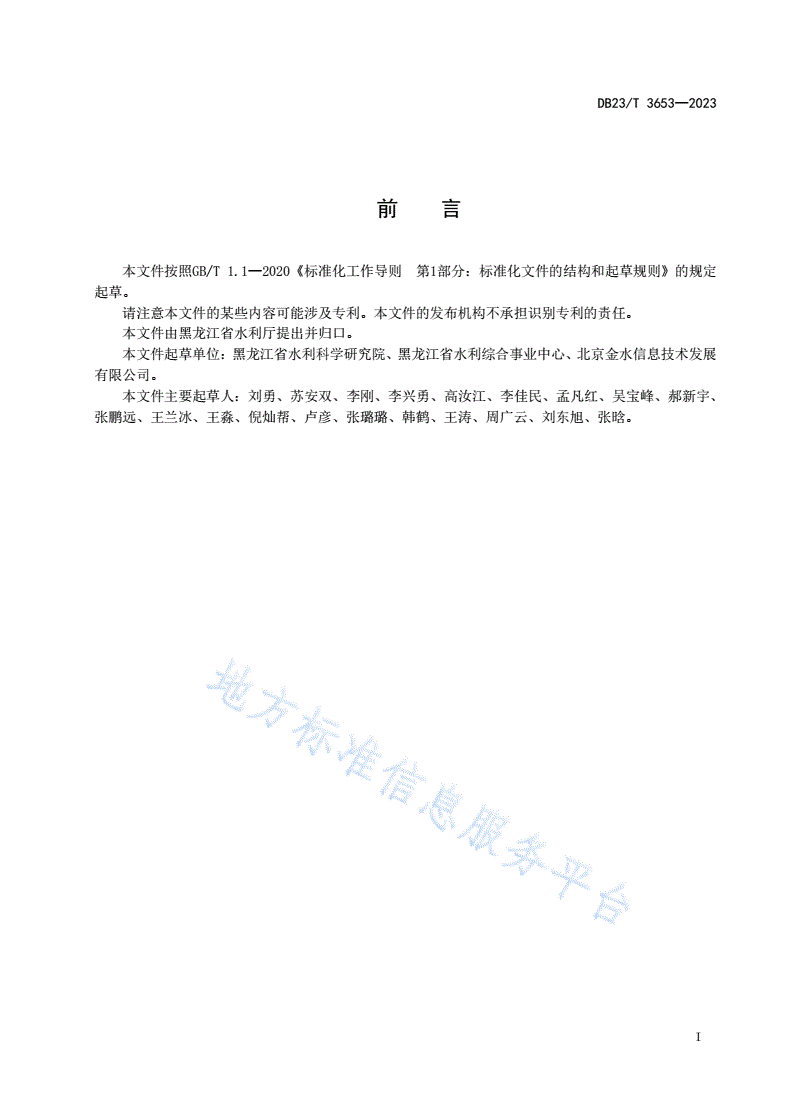

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由黑龙江省水利厅提出并归口。

本文件起草单位：黑龙江省水利科学研究院、黑龙江省水利综合事业中心、北京金水信息技术发展

有限公司。

本文件主要起草人：刘勇、苏安双、李刚、李兴勇、高汝江、李佳民、孟凡红、吴宝峰、郝新宇、

张鹏远、王兰冰、王淼、倪灿帮、卢彦、张璐璐、韩鹤、王涛、周广云、刘东旭、张晗。

I

DB23/T3653—2023

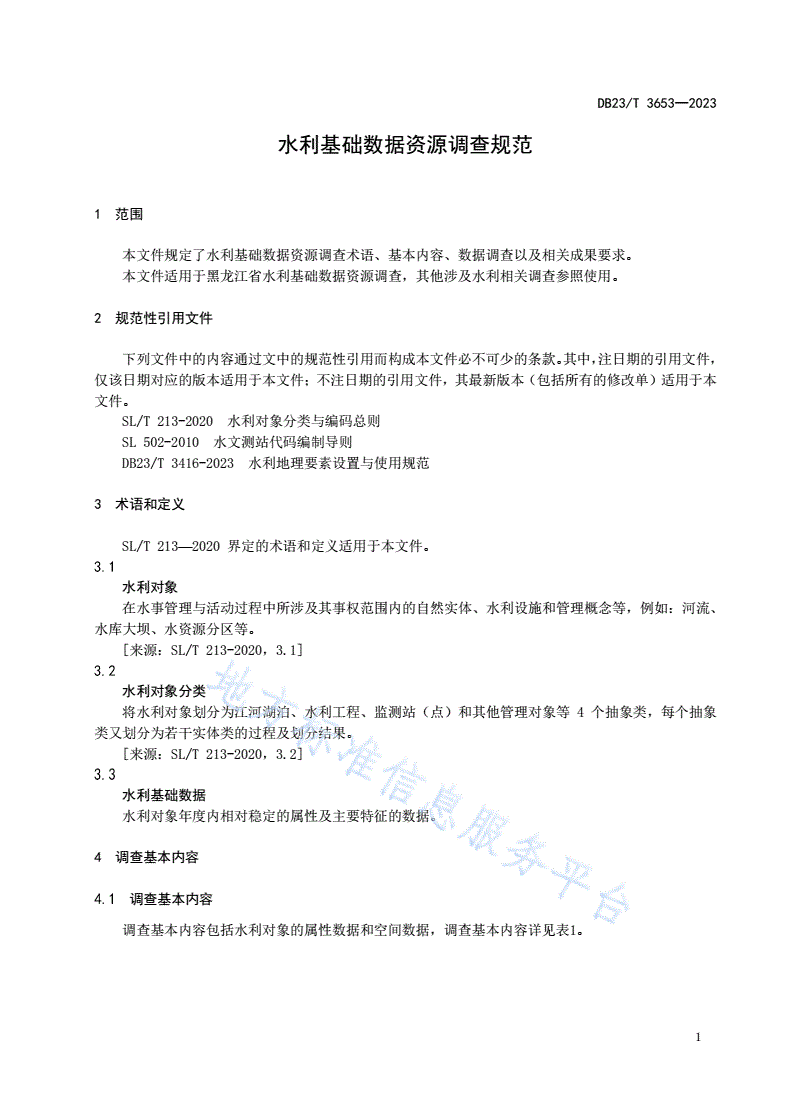

水利基础数据资源调查规范

1范围

本文件规定了水利基础数据资源调查术语、基本内容、数据调查以及相关成果要求。

本文件适用于黑龙江省水利基础数据资源调查，其他涉及水利相关调查参照使用。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

SL/T213-2020水利对象分类与编码总则

SL502-2010水文测站代码编制导则

DB23/T3416-2023水利地理要素设置与使用规范

3术语和定义

SL/T213—2020界定的术语和定义适用于本文件。

水利对象

在水事管理与活动过程中所涉及其事权范围内的自然实体、水利设施和管理概念等，例如：河流、

水库大坝、水资源分区等。

[来源：SL/T213-2020，3.1]

水利对象分类

将水利对象划分为江河湖泊、水利工程、监测站（点）和其他管理对象等4个抽象类，每个抽象

类又划分为若干实体类的过程及划分结果。

[来源：SL/T213-2020，3.2]

水利基础数据

水利对象年度内相对稳定的属性及主要特征的数据。

4调查基本内容

调查基本内容

调查基本内容包括水利对象的属性数据和空间数据，调查基本内容详见表1。

1

DB23/T3653—2023

表1调查基本内容表

序号抽象类水利对象属性数据空间数据

1河流基本特征、自然特征、水文特征矢量数据（线、面）

江河湖泊

2湖泊基本特征、水文特征矢量数据（面）

3监测站（点）测站基本情况、特征指标矢量数据（点）

4水库基本情况、工程特征指标、工程作用与效益、管理情况矢量数据（线）

5堤防基本情况、工程特征指标、管理情况矢量数据（线）

6水电站基本情况、工程特征指标、工程作用与效益、管理情况矢量数据（线）

7水闸基本情况、工程特征指标、管理情况矢量数据（点、线）

8泵站基本情况、工程特征指标、工程任务、管理情况矢量数据（点）

9引调水工程基本情况、工程特征指标、工程作用与效益、管理情况矢量数据（面）

水利工程

基本情况、工程规模、水质与处理工艺、输配水管道、管理

10农村供水工程矢量数据（点、线）

情况

11灌区基本情况、灌区规模、管理情况、渠（沟）信息矢量数据（面）

涝区基本情况、涝区规模、治涝工程、涝区建筑物、管理情况矢量数据（面）

12蓄滞洪区基本情况、特征指标矢量数据（点）

13橡胶坝基本情况、工程特征指标、管理情况矢量数据（点）

调查说明

基础数据资源调查类别如下：

a）河流基础数据资源调查说明详见附录A.1；

b）湖泊基础数据资源调查说明详见附录A.2；

c）测站基础数据资源调查说明详见附录A.3；

d）水库基础数据资源调查说明详见附录A.4；

e）堤防基础数据资源调查说明详见附录A.5；

f）水电站基础数据资源调查说明详见附录A.6；

g）水闸基础数据资源调查说明详见附录A.7；

h）泵站基础数据资源调查说明详见附录A.8；

i）引调水工程基础数据资源调查说明详见附录A.9；

j）农村供水工程基础数据资源调查说明详见附录A.10；

k）灌区基础数据资源调查说明详见附录A.11；

l）涝区基础数据资源调查说明详见附录A.12；

m）蓄滞洪区基础数据资源调查说明详见附录A.13；

n）橡胶坝基础数据资源调查说明详见附录A.14。

5数据调查

调查准备

5.1.1收集资料

2

DB23/T3653—2023

通过查阅档案、量取图形等方法收集水利对象的属性数据、空间数据及相关资料，其主要包括以下

内容：

a）水利统计年鉴；

b）水利综合规划；

c）江河湖泊水旱灾害防御、水资源利用、岸线保护等专项规划；

d）水利工程和涉水工程建设规划；

e）涉水信息系统相关数据；

f）工程建设、管理单位掌握的其他资料。

5.1.2提取信息

从收集的资料中提取调查水利对象的属性数据和空间数据，按下列要求整理、加工形成数据源：

a）文件应为通用格式；

b）属性数据文件应为*.xls、*.xlsx、*.csv、*.et等格式中的一种或多种；

c）空间数据文件应为*.shp、*.udb、*.img、*.tif等格式中的一种或多种。

5.1.3调查基准年

为水利基础数据调查启动前一年。

5.1.4数据预处理

5.1.4.1空间数据

空间数据应符合下列要求：

a）坐标系统应为2000国家大地坐标系，高程基准应采用1985国家高程系统；

b）空间数据抽象为点型、线型、面型，自上而下进行叠加处理，设置与使用符合DB23/T3416规

定；

c）对空间数据进行拼接、提取和裁切处理。

5.1.4.2属性数据

属性数据预处理应按附录A的规定执行。

5.1.4.3图属关联

通过唯一正式编码将空间数据和属性数据关联。

5.1.5确定调查数据

确定调查数据要求如下：

a）确定调查区域及单位；

b）确定调查数据内容和数量，对无法确定调查对象和数据内容时应重新实施数据预处理；

c）提取需要调查的空间数据和属性数据，形成初始数据。

实地调查

5.2.1依据初始数据实地调查，补充、完善属性数据和空间数据。

5.2.2属性数据修订应按附录A规定执行，确保无相互矛盾和无法甄别等情况。

5.2.3空间数据修订确保无重叠、裂隙、打折、连通和重复等情况。

3

DB23/T3653—2023

5.2.4应采用内业与外业相结合的方式调查。

质量控制

开展下列检查以控制质量。

a）规范性检查：确保满足附录A中“数据要求”；

b）完整性检查：确保调查对象数量与确定调查数量相同；

c）准确性检查：确保符合附录A中“约束性指标”要求；

d）一致性检查：确保数据的关联信息保持一致；

e）时效性检查：确保调查数据时效为调查基准年。

6调查成果要求

一般规定

调查成果应客观反映调查内容，现场记录、影像资料及相关材料完整、清晰，具有可识别性和可追

溯性。

属性数据成果

属性数据成果主要包括下列内容：

a）数据资源调查表；

b）数据资源调查记录表，表详见附录B。

空间数据成果

空间数据成果主要包括下列内容：

a）遥感影像数据集；

b）矢量数据集，元数据说明；

c）调查对象照片数据。

电子文件成果要求

应将按行政区、调查对象分类的调查成果合并成一个属性数据文件和一个空间数据文件。

属性数据文件命名和类型：“**市（地）**县（市、区）**调查对象属性数据.xlsx”。

空间数据文件命名和类别：“**市（地）**县（市、区）**调查对象空间数据.gdb”。

数据资源成果命名和文件类型：“**市（地）**县（市、区）水利基础数据资源成果.zip”。

4

DB23/T3653—2023

附录A

（资料性）

水利基础数据资源调查说明

表A.1河流

序号数据类别数据指标数据要求约束性指标

1河流代码唯一正式编码，按SL/T213规定执行。是

2河流名称是

3河流别称否

入海（湖）干流为0级，1级支流为1级，以此类推。

4河流级别平原水网区部分河道、区间流域等不能确定级别的河流填是

“-1”。

5上一级河流代码填报上一级河流的编码，无上一级河流时填-1。是

6上一级河流名称上一级河流的名称，无上一级河流时填无。是

7岸别本河流位于上一级河流的左岸、右岸及不确定。否

8基本特征河流长度单位：km，保留2位小数。是

河流地表水集水区内的面积。填写全域流域面积，单位：

9流域面积是

km2，保留整数。

10跨界类型分跨国并跨省、跨国、跨省、跨县、县界内。否

11河流类型分自然流域、区间流域和平原水网区。否

按从上游到下游顺序填。其中，跨国河流填外国国名、

我国省名和县名，如“××国，××省××县”；跨省河

12流经地区流填省名和县名，如“××省××县，××省××县”；否

跨县河流填县名，如“××县，××县”；县界内河流填

县名，如“××县”。

13河源经度河源所在经度（小数点后保留6位）。是

14河源纬度河源所在纬度（小数点后保留6位）。是

河源所在位置村级行政区划代码，以国家统计局公布为

15河源所在行政区代码否

准。

填省（自治区、直辖市）、市（地区）、县（市、区）、

16河源所在位置乡（镇）和村名称，若河源附近没有村庄，则填河源附近否

的标志物。

17自然特征河口经度河口或尾闾所在经度（小数点后保留6位）。是

18河口纬度河口或尾闾所在纬度（小数点后保留6位）。是

河口所在位置村级行政区划代码，以国家统计局公布为

19河口所在行政区代码否

准。

省（自治区、直辖市）、市（地区）、县（市、区）、

20河口所在位置乡（镇）和村，若河口附近没有村庄，则填河口附近的标否

志物，例如山脉名称、源头沟谷等。

21河流平均比降河流河源至河口的平均比降，单位：‰，保留3位小数。否

用多年平均年降水量等值线图量算，单位：mm，保留1

22水文特征多年平均年降水量否

位小数。

5

DB23/T3653—2023

表A.1河流（续）

序号数据类别数据指标数据要求约束性指标

多年平均年径流深等值线图量算，单位：mm，保留1位

23多年平均年径流深否

小数。

是否有实测和调查

24有填数量，否填0。否

水文特征最大洪水

填经行政主管部门认定的生态流量管控指标，单位：m³

25生态流量是

/s，保留2位小数。

26是否有水文站和水位站有填数量，否填0。否

6

DB23/T3653—2023

表A.2湖泊

序号数据类别数据指标数据要求约束性指标

1湖泊代码唯一正式编码，按SL/T213规定执行。是

2湖泊名称是

3湖泊别称否

4所在流域名称是

5所在水系名称是

6水面面积单位：km2，保留2位小数。是

基本特征

7咸淡水属性分为淡水湖（含盐度<1g/L）、咸水湖（含盐度1～35g/L）。否

8跨界类型分跨国并跨省、跨国、跨省、跨县、县界内。否

填跨国并跨省和跨国湖泊填外国国名、我国省名和县

名，如“××国，××省××县”；跨省湖泊填省名和县

9所属行政区划名，如“××省××县，××省××县”；跨县湖泊填县否

名，如“××县，××县”；县界内湖泊填县名，如“×

×县”。

水面面积≥10km2湖泊的平均水深。单位：m，保留2位

10平均水深小数。上一年度主汛期测量值，有条件可开展野外测量获否

取。无平均水深资料，填“-1”。

水面面积≥10km2湖泊的最大水深。单位：m，保留2位

水文特征

11最大水深小数。上一年度主汛期测量值，有条件可开展野外测量获否

取。没有最大水深资料，填“-1”。

12湖泊容积最近一次实测的湖泊容积，单位：万m³，保留2位小数。否

13是否有水位站有填数量，否填0。否

7

DB23/T3653—2023

表A.3测站

序号数据类别数据指标数据要求约束性指标

唯一正式编码，水文监测站按SL502规定执行，其他

1测站代码是

类型按SL/T213规定执行。

2测站名称是

3所在河流代码是

4所在河流名称是

包括水文监测站、水土保持监测站、供（取）水量监测

5基本情况测站类型是

点、水事影像监视点等。

6设站日期××××年××月。否

填所在行政区名称（自市到村），及水利工程或显著建

7测站地点否

筑物的相对位置。

8经度小数点后保留6位。是

9纬度小数点后保留6位。是

10流域面积单位：km2，保留2位小数。是

水文监测站：流量、水位、降水、蒸发、水质、泥沙、

气温、风速、风向、墒情、沉降、水温、位移及其他等；

水土保持监测站：水蚀、风蚀及重力侵蚀；

11观测项目是

供（取）水量监测点：地表水取水、地下水取水、非常

规水源、入河排污口排水及灌区退水；

特征指标

水事影像监视点：水事影像。

12平均降水深单位：mm，保留2位小数。否

13平均径流深单位：mm，保留2位小数。否

14断面以上流域面积单位：km2，保留2位小数。是

15断面以上河长单位：km，保留2位小数。是

8

DB23/T3653—2023

表A.4水库

序号数据类别数据指标数据要求约束性指标

1水库代码唯一正式编码，按SL/T213规定执行。是

2水库名称是

3水库注册登记号是

山丘水库填主坝轴线中点处地理坐标的经度；平原水

4经度库填主进水闸轴线中点处地理坐标的经度（小数点后保是

留6位）。

山丘水库填主坝轴线中点处地理坐标的纬度；平原水

5纬度库填主进水闸轴线中点处地理坐标的纬度（小数点后保是

留6位）。

6水库位置填主坝坝址（或闸址）所在行政区名称，自市到乡。否

7行政区划代码到行政村级，以国家统计局公布为准。否

水库工程坝址（或闸址）所在的河流（湖泊）名称，

8所在河流（湖泊）名称是

不应填别称。

9所在河流（湖泊）编码河流（湖泊）唯一正式编码。是

10基本情况水库类型分为山丘水库、平原水库两类。否

分为挡水坝和挡水闸两种。挡水坝可按材料分为：混

凝土坝、碾压混凝土坝、浆砌石坝、土坝、堆石坝、橡

11主要挡水建筑物是

胶坝、其他；按结构分为：重力坝、拱坝、支墩坝、均

质坝、心墙坝、斜墙坝、面板坝、其他。

分为引水隧洞、引水闸、扬水站、引水涵管、渠道、

12主要输水建筑物是

渡槽六种。

13主要泄洪建筑物型式分为坝身式、岸边式、隧洞式、闸孔式四类。是

流域周围分水线与坝址（或闸址）断面之间所包围的

14坝址控制流域面积是

面积，单位：km2，保留2位小数。

多年平均径流量是指多年径流量的算术平均值。单位：

15坝址多年平均径流量是

万km3，保留3位小数。

16工程建设情况已建或在建。否

17建成时间工程首次投入正常运行的时间（××××年××月）。是
