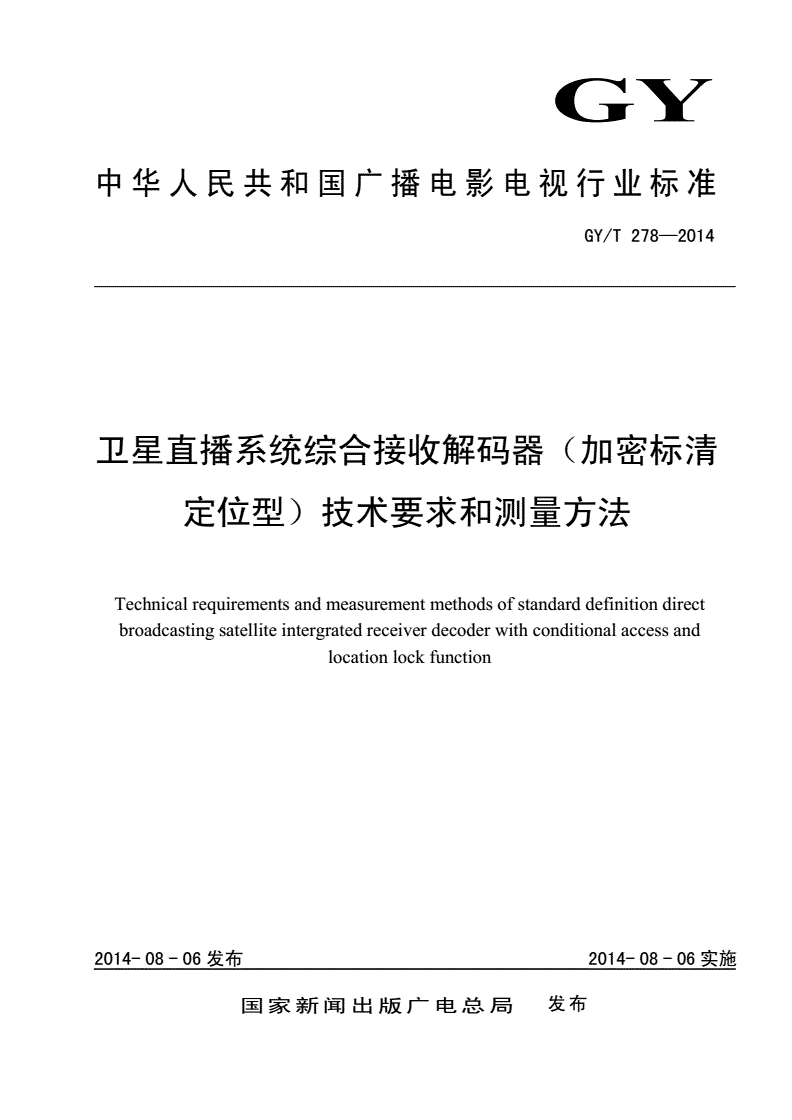

GY/T 278-2014 卫星直播系统综合接收解码器（加密标清定位型）技术要求和测量方法

GY

中华人民共和国广播电影电视行业标准

GY/T278—2014

卫星直播系统综合接收解码器（加密标清

定位型）技术要求和测量方法

Technicalrequirementsandmeasurementmethodsofstandarddefinitiondirect

broadcastingsatelliteintergratedreceiverdecoderwithconditionalaccessand

locationlockfunction

2014-08-06发布2014-08-06实施

国家新闻出版广电总局发布

GY/T278—2014

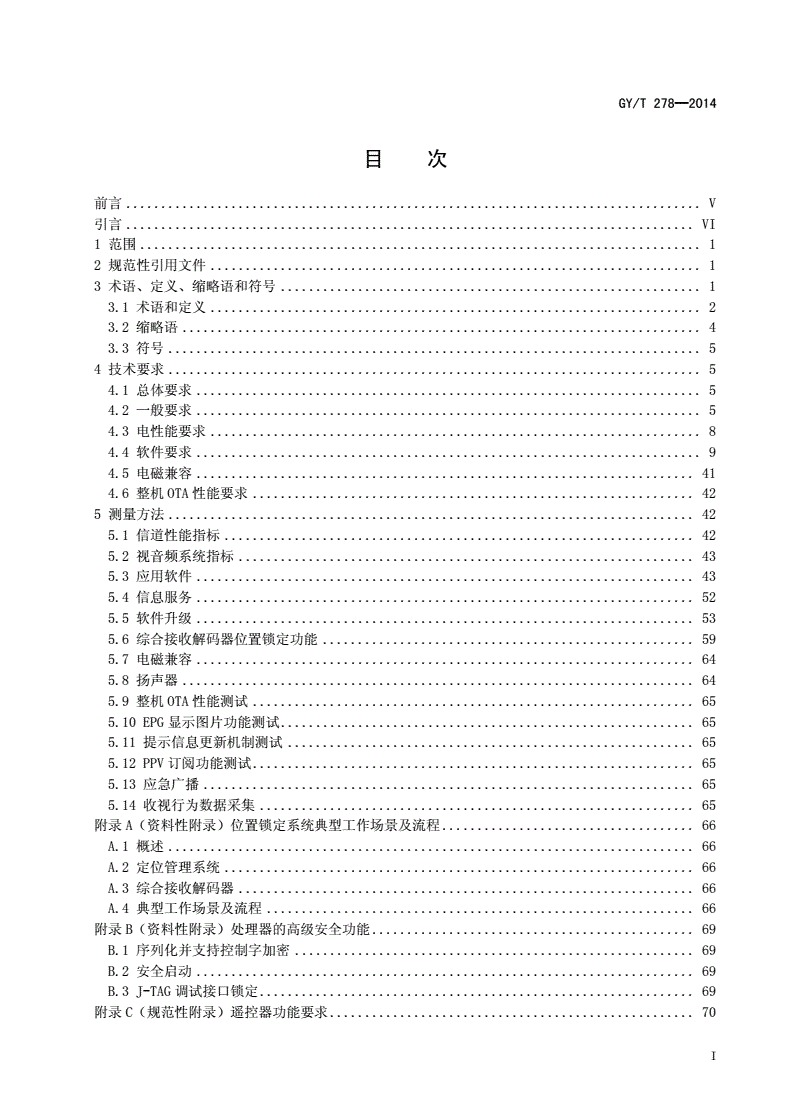

目次

前言..................................................................................V

引言.................................................................................VI

1范围................................................................................1

2规范性引用文件......................................................................1

3术语、定义、缩略语和符号............................................................1

3.1术语和定义......................................................................2

3.2缩略语..........................................................................4

3.3符号............................................................................5

4技术要求............................................................................5

4.1总体要求........................................................................5

4.2一般要求........................................................................5

4.3电性能要求......................................................................8

4.4软件要求........................................................................9

4.5电磁兼容.......................................................................41

4.6整机OTA性能要求...............................................................42

5测量方法...........................................................................42

5.1信道性能指标...................................................................42

5.2视音频系统指标.................................................................43

5.3应用软件.......................................................................43

5.4信息服务.......................................................................52

5.5软件升级.......................................................................53

5.6综合接收解码器位置锁定功能.....................................................59

5.7电磁兼容.......................................................................64

5.8扬声器.........................................................................64

5.9整机OTA性能测试...............................................................65

5.10EPG显示图片功能测试...........................................................65

5.11提示信息更新机制测试..........................................................65

5.12PPV订阅功能测试...............................................................65

5.13应急广播......................................................................65

5.14收视行为数据采集..............................................................65

附录A（资料性附录）位置锁定系统典型工作场景及流程....................................66

A.1概述...........................................................................66

A.2定位管理系统...................................................................66

A.3综合接收解码器.................................................................66

A.4典型工作场景及流程.............................................................66

附录B（资料性附录）处理器的高级安全功能..............................................69

B.1序列化并支持控制字加密.........................................................69

B.2安全启动.......................................................................69

B.3J-TAG调试接口锁定..............................................................69

附录C（规范性附录）遥控器功能要求....................................................70

I

GY/T278—2014

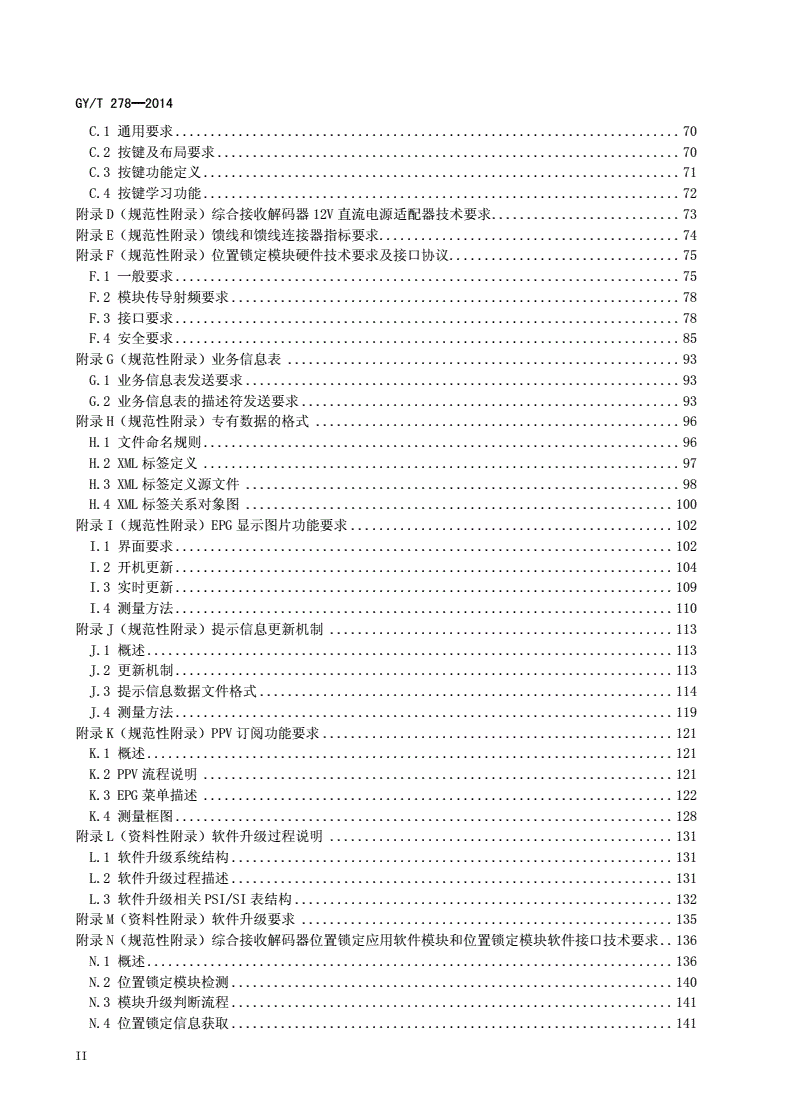

C.1通用要求........................................................................70

C.2按键及布局要求..................................................................70

C.3按键功能定义....................................................................71

C.4按键学习功能....................................................................72

附录D（规范性附录）综合接收解码器12V直流电源适配器技术要求...........................73

附录E（规范性附录）馈线和馈线连接器指标要求...........................................74

附录F（规范性附录）位置锁定模块硬件技术要求及接口协议.................................75

F.1一般要求........................................................................75

F.2模块传导射频要求................................................................78

F.3接口要求........................................................................78

F.4安全要求........................................................................85

附录G（规范性附录）业务信息表........................................................93

G.1业务信息表发送要求..............................................................93

G.2业务信息表的描述符发送要求......................................................93

附录H（规范性附录）专有数据的格式....................................................96

H.1文件命名规则....................................................................96

H.2XML标签定义....................................................................97

H.3XML标签定义源文件..............................................................98

H.4XML标签关系对象图.............................................................100

附录I（规范性附录）EPG显示图片功能要求..............................................102

I.1界面要求.......................................................................102

I.2开机更新.......................................................................104

I.3实时更新.......................................................................109

I.4测量方法.......................................................................110

附录J（规范性附录）提示信息更新机制.................................................113

J.1概述...........................................................................113

J.2更新机制.......................................................................113

J.3提示信息数据文件格式...........................................................114

J.4测量方法.......................................................................119

附录K（规范性附录）PPV订阅功能要求..................................................121

K.1概述...........................................................................121

K.2PPV流程说明...................................................................121

K.3EPG菜单描述...................................................................122

K.4测量框图.......................................................................128

附录L（资料性附录）软件升级过程说明.................................................131

L.1软件升级系统结构...............................................................131

L.2软件升级过程描述...............................................................131

L.3软件升级相关PSI/SI表结构......................................................132

附录M（资料性附录）软件升级要求.....................................................135

附录N（规范性附录）综合接收解码器位置锁定应用软件模块和位置锁定模块软件接口技术要求..136

N.1概述...........................................................................136

N.2位置锁定模块检测...............................................................140

N.3模块升级判断流程...............................................................141

N.4位置锁定信息获取...............................................................141

II

GY/T278—2014

N.5卫星设备及SIM卡（或UIM卡）安装..............................................143

N.6基站信息上传及接收授权........................................................145

N.7安装过程中节目搜索流程........................................................145

N.8通信信号故障处理..............................................................146

N.9未授权移机处理................................................................147

N.10信息显示要求.................................................................148

附录O（资料性附录）应用软件界面要求.................................................150

O.1EPG界面要求...................................................................150

O.2信息服务界面要求..............................................................153

附录P（资料性附录）应用软件界面示意图...............................................156

P.1频道搜索示意图................................................................156

P.2频道搜索结果示意图............................................................156

P.3当前/下一个界面信息示意图.....................................................157

P.4音量调节信息示意图............................................................157

P.5静音状态示意图................................................................157

P.6数字输入信息示意图............................................................158

P.7预定节目提示信息示意图........................................................158

P.8收听广播信息示意图............................................................159

P.9无按键信息框示意图............................................................159

P.10有按键信息框示意图...........................................................160

P.11EPG主界面示意图..............................................................160

P.12频道浏览界面示意图...........................................................161

P.13节目指南界面示意图(高亮在左边)...............................................161

P.14节目指南界面示意图(高亮在右边)...............................................162

P.15预定失败窗口示意图...........................................................162

P.16系统设置的密码输入窗口示意图.................................................163

P.17系统设置的密码输入错误窗口示意图.............................................163

P.18信号检测界面示意图...........................................................164

P.19基站信息示意图...............................................................164

P.20自动搜索界面示意图...........................................................165

P.21搜索结果窗口示意图...........................................................166

P.22手动搜索界面示意图...........................................................166

P.23手动搜索界面可编辑状态示意图.................................................167

P.24网络连接设置界面示意图.......................................................167

P.25恢复出厂设置界面示意图.......................................................168

P.26版本信息界面示意图...........................................................168

P.27CA信息界面示意图.............................................................169

P.28信息服务一级页面示意图.......................................................169

P.29新闻时事二级页面示意图.......................................................170

P.30农业资讯二级页面示意图.......................................................170

P.31科教园地二级页面示意图.......................................................171

P.32天气预报二级页面示意图.......................................................171

P.33新闻三级页面示意图...........................................................172

P.34数据接收等待窗口示意图.......................................................172

III

GY/T278—2014

P.35数据接收超时提示窗口示意图....................................................173

P.36退出信息服务程序提示窗口示意图................................................173

P.37喜爱频道示意图................................................................174

P.38广播邮件示意图................................................................174

P.39安装流程启动前示意图..........................................................175

P.40安装启动示意图................................................................175

P.41卫星设备安装示意图............................................................176

P.42未检测到SIM卡示意图..........................................................177

P.43基站信息搜索示意图............................................................178

P.44基站信息上传示意图............................................................180

P.45授权接收示意图................................................................181

P.46可用节目搜索示意图............................................................182

P.47节目搜索结果示意图............................................................182

P.48安装流程完成示意图............................................................183

P.49位置信息改变示意图............................................................183

P.50无位置信息示意图..............................................................184

P.51位置锁定模块异常示意图........................................................184

P.52位置锁定模块升级示意图........................................................186

P.53位置锁定模块准备成功示意图....................................................187

附录Q（规范性附录）信息服务显示模版要求.............................................188

Q.1页面大小位置...................................................................188

Q.2字符属性.......................................................................188

Q.3整体结构.......................................................................188

Q.4页面显示要求...................................................................188

附录R（资料性附录）软件升级调谐参数格式说明..........................................196

附录S（资料性附录）位置锁定模块软件接口函数..........................................198

S.1获取位置锁定信息接口...........................................................198

S.2发送位置锁定信息接口...........................................................199

S.3检查位置锁定模块数据的有效性...................................................202

IV

GY/T278—2014

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由全国广播电视标准化技术委员会（SAC/TC239）归口。

本标准起草单位：中央电视台、国家广播电影电视总局广播电视规划院、国家广播电影电视总局广

播电视卫星直播管理中心、国家广播电影电视总局广播科学研究院、国家广播电影电视总局无线电台管

理局、湖南国科微电子有限公司、杭州国芯科技股份有限公司、北京海尔集成电路设计有限公司、北京

泰合志远科技有限公司、四川长虹网络科技股份有限公司、福建神州电子股份有限公司、四川九州电子

科技股份有限公司、同洲电子股份有限公司、青岛海尔电子有限公司、青岛海信电器股份有限公司、深

圳创维数字技术股份有限公司、上海高清数字科技产业有限公司、郴州希典科技有限公司、上海广电通

讯网络有限公司、中兴通讯股份有限公司、上海泓安信息科技有限公司、深圳宏天高科技有限公司、展

讯通信（上海）有限公司、浙江清华长三角研究院、福建智冠信息科技有限公司、厦门骐俊信息科技有

限公司。

本标准主要起草人：丁文华、盛志凡、余英、姚瑞虹、解伟、傅力军、龚波、曹青、邓向冬、李熠

星、覃毅力、胡军、吴醒峰、黎阳、陈鹏、高洋、崔俊生、董文辉、李秋慧、李康、杨帆、刘长占、曹

志、张志洋、张新强、吴雅文、刘帅、赵莹、赵予汐、秦翔、李继红、王欣刚、王鹏鹏、姜秉航、张荣

建、闫鸿阁、向平、隋军、黄新军、王匡、黄智杰、来永胜、于龙朕、管云峰、王旭升、李群、邵丹殊、

崔晓光、李宏妹、陈龙、林鹭华、蒋谢珍、徐本亮、刘鉴、顾秀城。

V

GY/T278—2014

引言

本标准是在GD/J035-2012《卫星直播系统综合接收解码器（加密标清定位型）技术要求和测量方

法》基础上进行编制的。本标准与GD/J035-2012相比，根据实际需要，技术要求变化如下：

——增加了综合接收解码器的接收灵敏度的技术要求以及相关测量方法；

——根据近几年的运营维护的要求，增加了SIM卡（或UIM卡）外置（可选）、电源外置（可选）的

内容；

——对模块搜索基站机制、应急广播、收视率调查、CA信息实时更新、安装引导更改、提示信息更

改、数据广播、EPG、PPV等方面进行了优化和改进；

——为了避免歧义，对GD/J035-2012中的部分文字进行了修改。

VI

GY/T278—2014

卫星直播系统综合接收解码器（加密标清定位型）技术要求和测量方法

1范围

本标准规定了卫星直播系统综合接收解码器（加密标清定位型）的技术要求和测量方法。对于能够

确保同样测量不确定度的任何等效测量方法也可以采用。有争议时，应以本标准为准。

本标准适用于卫星直播系统综合接收解码器（加密标清定位型）的生产和使用。

2规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标

准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB1002家用和类似用途单相插头插座型式、基本参数和尺寸

GB2312信息交换用汉字编码字符集基本集

GB/T9383-2008声音和电视广播接收机及有关设备抗扰度限值和测量方法

GB/T11313.2-2007射频连接器第2部分：9.52型射频同轴连接器分规范

GB/T11313.24-2001射频连接器第24部分：75Ω电缆分配系统、螺纹连接射频同轴连接器（F

型）

GB13837-2012声音和电视广播接收机及有关设备无线电干扰特性限值和测量方法

GB/T14960-1994电视广播接收机用红外遥控发射器技术要求和测量方法

GB/T16649.1-2006识别卡带触点的集成电路卡第1部分：物理特性

GB/T16649.2-2006识别卡带触点的集成电路卡第2部分：触点的尺寸和位置

GBT16649.3-2006识別卡带触点的集成电路卡第3部分：电信号和传输协议

GB/T17191.3-1997信息技术具有1.5Mbit/s数据传输率的数字存储媒体运动图像及其伴音的

编码第3部分：音频

GB/T17975.1-2010信息技术运动图像及其伴音信息的通用编码第1部分：系统

GB/T17975.2-2000信息技术运动图像及其伴音信号的通用编码第2部分：视频

GB/T17975.3-2002信息技术运动图像及其伴音信号的通用编码第3部分：音频

GB/T28161-2011数字电视广播业务信息规范

GY/T150-2000卫星数字电视接收站测量方法—室内单元测量

GY/Z175-2001数字电视广播条件接收系统规范

GD/JN01-2009先进卫星广播系统—卫星传输系统帧结构、信道编码与调制：安全模式

GD/J027-2011卫星直播系统综合接收解码器（“村村通”专用型）技术要求和测量方法

GD/J051-2014卫星直播应急广播技术要求和测量方法

GD/J052-2014卫星直播收视行为数据采集系统技术要求和测量方法

YD/T1484-2011移动台空间射频辐射功率和接收机性能测量方法

IEC60130-10-1971频率低于3MHz的连接器第10部分：便携式娱乐设备对外接低压电源用连接

器（Connectorsforfrequenciesbelow3MHzPart10:Connectorsforcouplinganexternal

low-voltagepowersupplytoportableentertainmentequipment）

3术语、定义、缩略语和符号

1

GY/T278—2014

3.1术语和定义

下列术语和定义适用于本标准。

3.1.1

应用软件applicationsoftware

综合接收解码器中实现上层应用的软件代码，包括但不限于实现上层应用所需的各种底层驱动、操

作系统、中间件和EPG等软件。

3.1.2

下载器loader

用来升级综合接收解码器应用软件并且独立于应用软件的软件代码。

3.1.3

非易失性随机访问存储器non-volatilerandomaccessmemory；NVRAM

可擦写的存储器，可随机对任何一个单元进行读写，断电后数据能够保留。

3.1.4

直播卫星服务区directbroadcastingsatelliteservicearea

指经主管部门批准的可以开展直播卫星服务的区域。

3.1.5

位置锁定locationlock

将综合接收解码器锁定在某一特定区域内正常工作，当综合接收解码器移出锁定的区域时，则不能

正常工作。

3.1.6

位置锁定模式locationlockmode

在综合接收解码器正常工作模式下，综合接收解码器开机后扫描周边移动通信基站信息，与智能卡

存储的位置锁定信息进行比对，比对结果正确，综合接收解码器可以解密，否则停止解密。

3.1.7

位置解锁模式locationunlockmode

综合接收解码器一种特殊的工作模式，综合接收解码器不再与智能卡存储的位置锁定信息进行比

对，不影响综合接收解码器可以解密。

3.1.8

位置区号码locationareacode；LAC

GSM移动通信网中位置区号码用于标识不同的位置区，由两个字节组成，采用16进制编码。可用

范围为0x0000～0xFFFF，码组0x0000和0xFFFE不可以使用。

3.1.9

小区标识号cellidentifier；CI

2

GY/T278—2014

GSM移动通信网中用于服务区的标识。

3.1.10

位置锁定模块locationlockmodule

获取移动通信网络基站信息并利用移动通信信道实现数据传输的组件。

3.1.11

主模块应用软件mainmoduleapplicationsoftware

综合接收解码器中除位置锁定模块应用软件以外的全部应用软件。

3.1.12

数字签名digitalsignature

附加在数据单元上的一些数据,或对数据单元所作的密码变换。这种数据或变换允许数据单

元的接收者用以确认数据单元的来源和数据单元的完整性。

3.1.13

系统识别码systemidentification；SID

CDMA移动通信网中唯一标识移动业务本地网的码，长度为15比特，由国际电联管理。

3.1.14

网络识别码networkidentification；NID

在一个CDMA移动业务本地网中唯一的识别一个网络的码，长度为16比特，移动台根据一对识

别码（SID，NID）判决是否发生了漫游。

3.1.15

基站识别码basestationidentification；BSID

用于唯一识别一个NID下属的基站的码，长度为16比特。

3.1.16

国际移动设备身份码internationalmobileequipmentidentity；IMEI

用于唯一识别一个GSM模块的码，长度为56比特。

3.1.17

电子序列号electronicserialnumber；ESN

CDMA移动终端的唯一标识的码，长度为32比特。

3.1.18

移动终端识别号mobileequipmentidentifier；MEID

是全球唯一的56比特CDMA移动终端标识码，可用来对移动式设备进行身份识别和跟踪，用于

取代原32比特的ESN号段。

3.1.19
