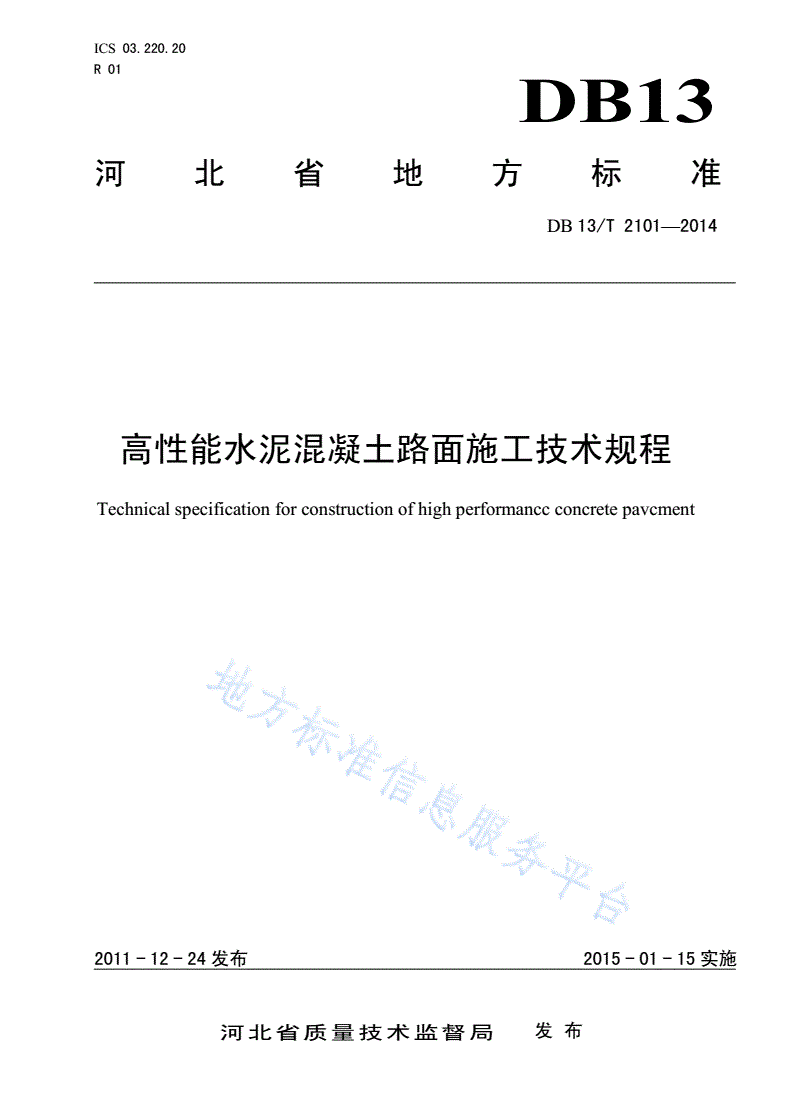

DB13/T 2101-2014 高性能水泥混凝土路面施工技术规程

ICS03.220.20

R01

DB13

河北省地方标准

DB13/T2101—2014

高性能水泥混凝土路面施工技术规程

Technicalspecificationforconstructionofhighperformanccconcretepavcment

2011-12-24发布2015-01-15实施

河北省质量技术监督局发布

DB13/T2101—2014

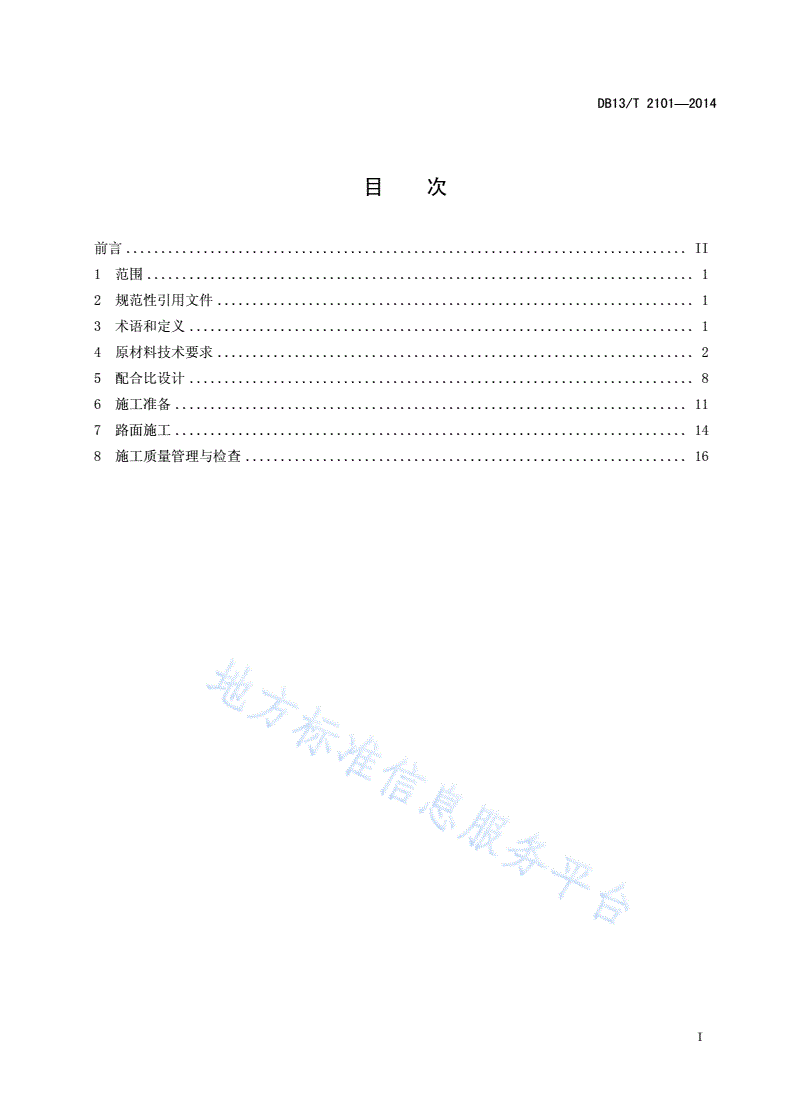

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4原材料技术要求....................................................................2

5配合比设计........................................................................8

6施工准备.........................................................................11

7路面施工.........................................................................14

8施工质量管理与检查...............................................................16

I

DB13/T2101—2014

前言

本规程按照GB/T1.1-2009给出的规则起草。

本规程由河北省交通运输厅提出。

本规程起草单位：承德市交通运输局。

本规程主要起草人：房国民、王建民、许成元、王海兰、闻宝联、李莉、于凤江、郑彦军、张风旗

于泾泓、周士杰。

II

DB13/T2101—2014

高性能水泥混凝土路面施工技术规程

1范围

本规程规定了高性能水泥混凝土路面原材料技术要求、配合比设计、施工准备、路面施工和施工质

量管理与检查等。

本规程适用于二级及二级以下公路的新建、改建和养护工程的高性能水泥混凝土路面工程的施工。

2规范性引用文件

下列文件对于本规程的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本规程。

凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本规程。

GB/T176水泥化学分析法标准

GB8076混凝土外加剂标准

GB/T14684建设用砂标准

GB/T17671水泥胶砂强度检验方法标准

GB/T50082普通混凝土长期性能和耐久性能试验方法标准

GB50119混凝土外加剂应用技术规范

GB/T50476混凝土结构耐久性设计规范

JTGE30公路工程水泥及水泥混凝土试验规程

JTGE42公路工程集料试验规程

JTG/TF30公路水泥混凝土路面施工技术细则

JTGF80/1公路工程质量检验评定标准(土建工程)

JGJ63混凝土用水标准

3术语和定义

下列术语和定义适用于本规程。

3.1

高性能水泥混凝土

采用混凝土的常规材料、常规工艺，在常温下，以低水胶比、适量掺用优质掺合料和较严格的质量

控制措施制作的，具有良好的施工工作性能且硬化后具有高耐久性、较高强度的混凝土。

3.2

小板块

通过对水泥混凝土面板增加横、纵向切缝，实施二次分割，形成面积5~15m2的面层板块。

3.3

1

DB13/T2101—2014

无缝隙

对水泥混凝土路面面板的各种切缝，用不低于路面设计强度的水泥砂浆或其它材料灌缝。

3.4

精铣刨

精铣刨是通过调整铣刨机刀头数量和间距，采用刀间距小于或等于8mm，并装配多点自动找平系统

的铣刨机对路面进行铣刨，铣刨出的路面形成3mm~8mm之间的纹理。

3.5

高性能水泥混凝土路面

以高性能水泥混凝土作面层（配筋或不配筋），采用“小板块、精铣刨、无缝隙”施工工艺铺筑的

路面。

3.6

度时积（成熟度）℃h

当某一种混凝土的原材料、组成比例为已知时，其强度的增长主要由温度与时间决定，二者的乘积

称为度时积（成熟度）。

4原材料技术要求

4.1水泥

4.1.1高性能水泥混凝土路面宜采用道路硅酸盐水泥，也可采用硅酸盐水泥或普通硅酸盐水泥。其水

泥抗折强度、抗压强度应符合表4.1.1的规定。

表4.1.1各龄期的实测强度值

混凝土设计弯拉强度标

5.55.04.54.0试验方法

准值（MPa）

龄期（d）328328328328—

抗折强度（MPa）≥5.08.04.57.54.07.03.06.5GB/T17671

抗压强度（MPa）≥23.052.517.042.517.042.510.032.5GB/T17671

条文说明

道路硅酸盐水泥为专用水泥，抗折强度较高，适用于道路工程，但其生产量较少且售价较高，难于大规模应用，因

此可用硅酸盐水泥和普硅水泥。而火山灰水泥、矿渣水泥、复合水泥等由于掺合料的种类和数量都偏大，不宜用于高性

能水泥混凝土路面；而早强水泥由于细度细、水化热集中，容易造成温度裂缝和内部微裂纹的产生，不利于耐久性，甚

至产生强度倒缩，也不宜用于高性能水泥混凝土路面。

4.1.2水泥的化学成分应符合表4.1.2的规定。

2

DB13/T2101—2014

表4.1.2水泥的成分要求

项次水泥性能极重、特重、重交通荷载等级中、轻交通荷载等级试验方法

1铝酸三钙（%），≤7.09.0

2铁铝酸四钙（%）15.0-20.012.0-20.0

3游离氧化钙（%），≤1.01.8GB/T176

4氧化镁（%），≤5.06.0

5三氧化硫（%），≤3.54.0

不得掺窑灰、煤矸石、火山灰和粘不得掺窑灰、煤矸石、火山灰

6混合材种类土，有抗盐冻要求时不得掺石灰、和粘土，有抗盐冻要求时不得水泥厂提供

石粉掺石灰、石粉

4.1.3水泥物理性能应符合表4.1.3要求。

表4.1.3水泥的物理指标要求

极重、特重、重交通荷载

项次水泥物理性能中、轻交通荷载等级试验方法

等级

雷氏夹或蒸煮法检验必须

1出磨时安定性蒸煮法检验必须合格

合格

2标准稠度需水量（%），≤28.030.0

JTGE30T0505

3初凝时间（h），≥1.50.75

4终凝时间（h），≤1010

5细度（80μm筛余）（%），≤10.010.0JTGE30T0502

6比表面积（m²/kg）（%），≤380380JTGE30T0504

728d干缩率（%），≤0.090.10JTGE30T0511

8耐磨性（kg/m²）（%），≤2.53.0JTGE30T0510

条文说明

试验表明，水泥比表面积超过400m²/kg会造成水泥与外加剂适应性不良、工作性不稳定，且实际上很少有水泥能

小于350m²/kg，因此限定水泥的比表面积上限为380m²/kg。

4.1.4选用水泥时，除满足表4.1.1、4.1.2、4.1.3的各项规定外，还应通过高性能水泥混凝土配合

比试验，根据其配制弯拉强度、耐久性和工作性优选适宜的水泥强度等级。

条文说明

水泥只是原材料，原材料满足要求并不代表高性能水泥混凝土就一定满足要求，因此还应重点检测高性能水泥混凝

3

DB13/T2101—2014

土的实际性能指标。

4.1.5高性能水泥混凝土宜选用散装水泥。

条文说明

袋装水泥由于难于满足生产进度和污染环境，不建议使用。水泥温度过高会造成高性能水泥混凝土的工作性严重变

差，温度过低，强度增长很慢也不利于抗冻。

4.2掺合料

4.2.1粉煤灰应满足表4.2.1的要求，其余指标符合JTG/TF30中规定的II级灰及以上标准。

表4.2.1粉煤灰的质量标准

序号项目技术要求试验方法

1细度（45μm气流筛，筛余量）（%），≤25.0GB/T1596

2氯离子含量（%），≤0.02GB/T176

3需水量比（%），≤105.0GB/T1596

4烧失量（%），≤8.0GB/T176

5SO3含量（%），≤3.0GB/T176

6游离CaO（%），＜1.0（F类粉煤灰）GB/T176

7含水率（%），≤1.0GB/T1596

混合砂浆强度7d，≥70

8GB/T1596

活性指数（%）28d，≥80

条文说明

目前市场上粉煤灰能满足一级要求的已经很少，因此本条主要以二级粉煤灰为标准进行要求限定。F类为低钙灰。

4.2.2矿渣粉

矿渣粉应符合表4.2.2要求，其余指标满足JTG/TF30S95级以上标准。

表4.2.2矿渣粉的质量标准

项次项目技术要求试验方法

1SO3含量（%），≤4.0GB/T176

2烧失量（%），≤3.0GB/T18046

3氯离子含量（%），＜0.06GB/T176

4比表面积（m2/kg），≥400GB/T8074

5含水率（%），≤1.0GB/T18046

6玻璃体含量（%），≥85.0GB/T18046

7活性指数28d（%），≥95.0GB/T18046

8密度（g/cm3），≥2.80GB/T208

9游离氧化钙含量（%），＜1.0GB/T176

10流动度比（%），≥95.0GB/T18046

混合砂浆强度活性指7d，≥75GB/T18046

11

数（%）28d，≥95GB/T18046

4

DB13/T2101—2014

条文说明

本条主要以S95矿渣粉为基准指标要求。

4.3外加剂

4.3.1外加剂与所选用其它原材料之间应有良好的相容性。外加剂应符合JTG/TF30、GB8076和GB

50119等标准的规定。

4.3.2应使用引气型复合高性能减水剂或高效减水剂，并根据施工季节和作业环境调整其初、终凝时

间。

条文说明

混凝土引气是提高高性能水泥混凝土工作性、抗冻性、抗盐腐蚀性的重要手段，而高性能水泥混凝土的工作性对环

境尤其敏感，因此要针对施工环境进行初终、凝时间调整。

4.3.3应使用溶液型外加剂。

条文说明

路用高性能水泥混凝土属于干硬性或半干硬性混凝土，浆体量偏少，成分不容易分散均匀，因此，粉状外加剂不宜

直接使用，应制成溶液。

4.4粗集料

4.4.1粗集料应使用质地坚硬、耐久、干净的碎石或破碎卵石，并应符合表4.4.1的规定。极重、特

重、重荷载等级公路以及有抗（盐）冻要求使用的粗集料级别应不低于Ⅱ级，中、轻荷载等级公路的路

面可使用Ⅲ级粗集料。有抗（盐）冻要求时，I级集料吸水率不应大于1.0％；Ⅱ级集料吸水率不应大

于2.0％；Ⅲ级集料吸水率不应大于3.0％。

表4.4.1粗集料的质量标准

技术要求

项次项目试验方法

Ⅰ级Ⅱ级Ⅲ级

1碎石压碎值（%），≤18.025.030.0

JTGE42T0316

2破碎卵石压碎值（%），≤21.023.026.0

3坚固性（按质量损失计）（%），≤5.08.012.0JTGE42T0314

4针片状颗粒含量（按质量计）（%），≤8.015.020.0JTGE42T0311

5含泥量（按质量计）（%），≤0.51.02.0JTGE42T0310

6泥块含量（按质量计）（%），≤0.20.50.7JTGE42T0310

7有机物含量（比色法），≤合格合格合格JTGE42T0313

8硫化物及硫酸盐（按SO3质量计）（%），≤0.51.01.0GB/T14685

岩浆岩100

9岩石抗压强度（MPa），≥变质岩80JTGE41T0221

沉积岩60

10表观密度（kg/m3），≥2500JTGE42T0308

11松散堆积密度（kg/m3），≥1350
