GB/T 30839.31-2014 工业电热装置能耗分等 第31部分：中频无心感应炉

ICS25.180.10k__、

K61G邑

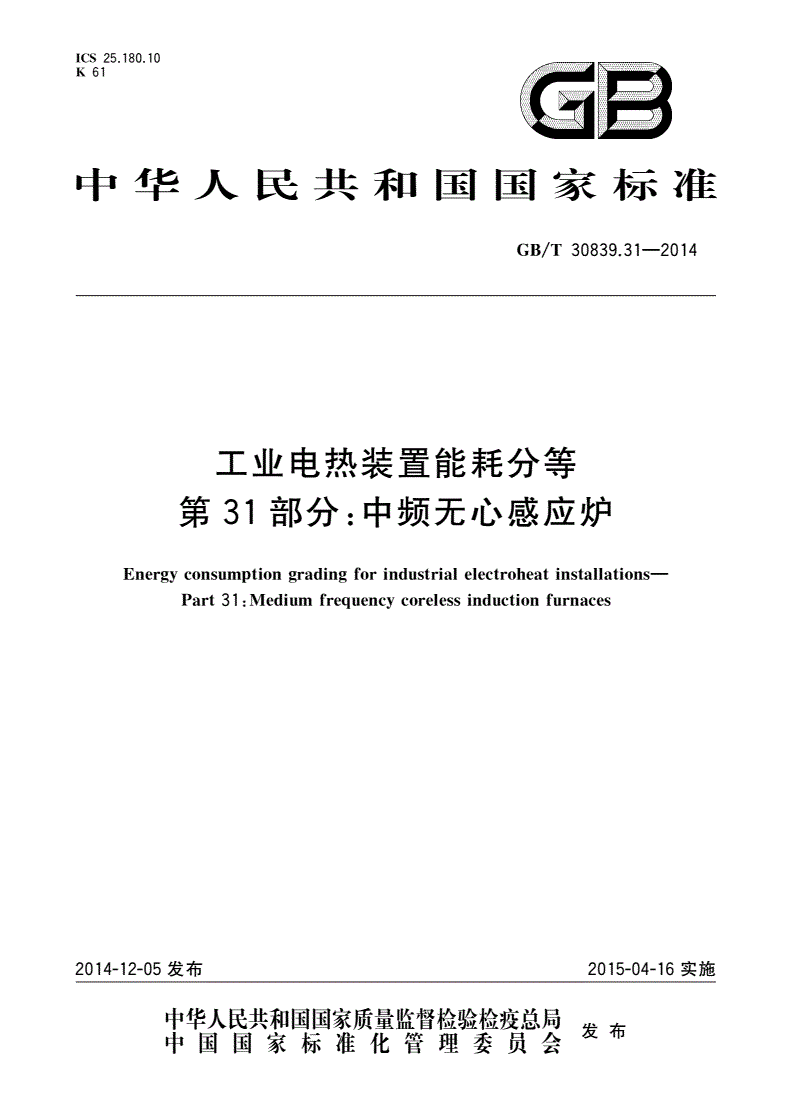

中华人民共和国国彖标准

GB/T30839.31—2014

工业电热装置能耗分等

第31部分：中频无心感应炉

Energyconsumptiongradingforindustrialelectroheatinstallations—

Part31:Mediumfrequencycorelessinductionfurnaces

2014-12-05发布2015-04-16实施

GB/T30839.31—2014

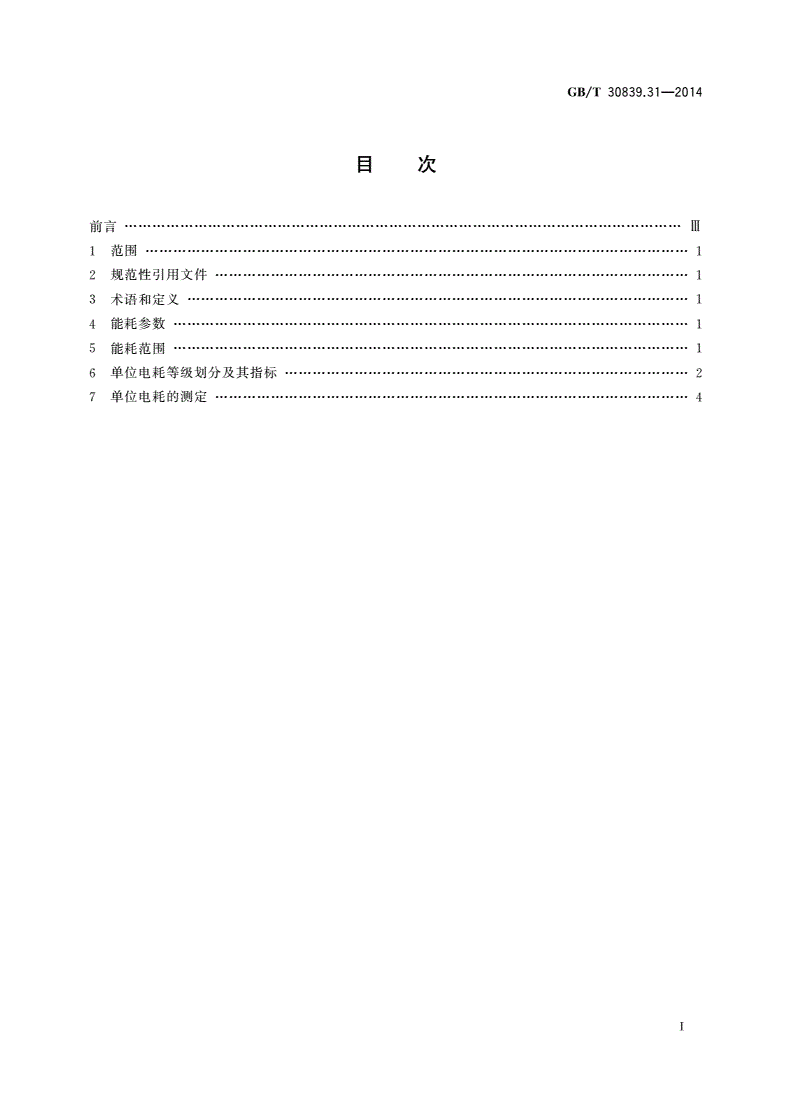

目次

前言m

i范围1

2规范性引用文件1

3术语和定义1

4能耗参数1

5能耗范围1

6单位电耗等级划分及其指标2

7单位电耗的测定4

T

GB/T30839.31—2014

■ir■■i

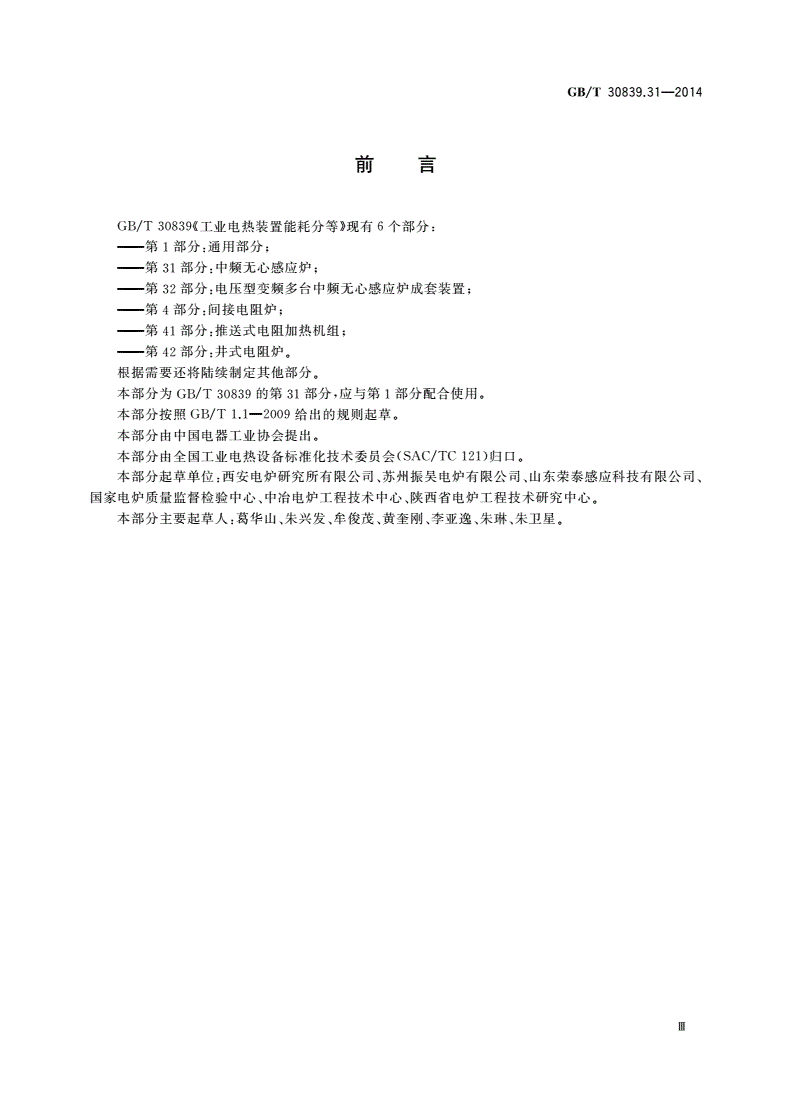

刖吕

GB/T30839《工业电热装置能耗分等》现有6个部分：

——第1部分:通用部分；

——第31部分：中频无心感应炉；

——第32部分：电压型变频多台中频无心感应炉成套装置；

——第4部分:间接电阻炉；

——第41部分:推送式电阻加热机组；

——第42部分:井式电阻炉’

根据需要还将陆续制定其他部分。

本部分为GB/T30839的第31部分,应与第1部分配合使用。

本部分按照GB/T1.1—2009给出的规则起草。

本部分由中国电器工业协会提出。

本部分由全国工业电热设备标准化技术委员会(SAC/TC121)归口。

本部分起草单位：西安电炉研究所有限公司、苏州振吴电炉有限公司、山东荣泰感应科技有限公司、

国家电炉质量监督检验中心、中冶电炉丁程技术中心、陕西省电炉工程技术研究中心，

本部分主要起草人:葛华山、朱兴、牟俊茂、黄奎刚、李亚逸、朱琳、朱卫星。

m

GB/T30839.31—2014

工业电热装置能耗分等

第31部分：中频无心感应炉

1范围

GB/T30839的本部分规定了中频无心感应炉（以下简称中频无心炉）的能耗参数、能耗范围、单位

电耗等级划分及其指标和测定方法。

本部分适用于工作频率高于工频50Hz,低于或等于1000Hz,额定容量在1t~60t范围内，由中

频半导体变频装置供电，熔炼钢铁、铜及其合金和铝的无心感应熔炼炉和铁保温炉。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T10067.31—2013电热装置基本技术条件第31部分：中频无心感应炉

GB/T30839.1—2014工业电热装置能耗分等第1部分:通用要求

3术语和定义

GB/T10067.31—2013和GB/T30839.1—2014界定的以及下列术语和定义适用于本文件.

3.1

单位电耗specificelectricconsumption

中频无心炉在测定方法规定的条件下把试验炉料从其起始温度加热、熔化和（或）升温到其额定温

度的过程中，其主电路和机电附属设备所消耗的总电能与试验炉料重量之比，单位为千瓦时每吨

（k•h/t）0

4能耗参数

根据GB/T30839.1—2014第6章的规定，中频无心炉的能耗参数选定为单位电耗。

5能耗范围

中频无心炉的单位电耗所涉及的能耗范围应按GB/T30839.1—2014第7章的规定,包括：

a）中频无心炉供电主电路输入端计的电耗,包括配套整流变压器、变频装置、主电路输电线路和

炉子等的电耗，而炉子的电耗包括加热炉料的有效能耗以及炉料和炉体的散热损失等；

b）中频无心炉机电附属设备的电耗，包括自身配套的用于炉体倾动、炉盖启闭等的液压和电气传

动系统、水冷系统以及控制和测量系统等的电耗；

c）辅助加热的能耗，如可能吹喷天然气、氧气等所输入的热能,并将其折合成电耗；

d）炉料炉外预热的电耗，但利用自身余热（如高温外排烟气）所进行的预热则不计；

e）其他应计入的电耗。

1
