HG 20584-1998 钢制化工容器制造技术要求(附编制说明)
HG 20584-1998 Technical Requirements for Fabrication of Steel Chemical Vessels
基本信息
发布历史
-
1998年11月
-
2011年05月
研制信息
- 起草单位:
- -
- 起草人:
- -
- 出版信息:
- 页数:37页 | 字数:- | 开本: -
内容描述
���
中华人民共和国行业标准��
��������一����
钢制化工容器制造技术要求
���������������������������������������������������������
�������一��发布����������实施
国家石油和化学工业局发布

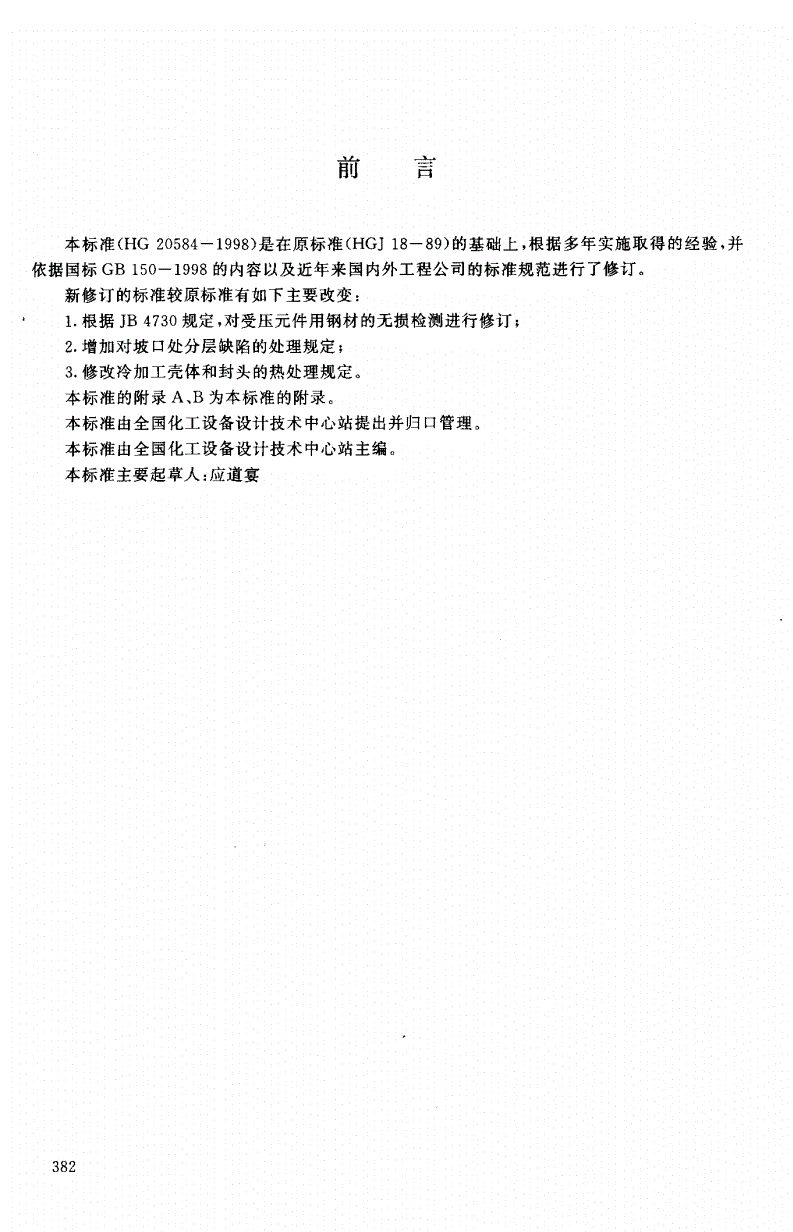

前言
��本标准��������������是在原标准����������的基础上,根据多年实施取得的经验,并
依据国标����������的内容以及近年来国内外工程公司的标准规范进行了修订。
��新修订的标准较原标准有如下主要改变�
����根据�����。规定,对受压元件用钢材的无损检测进行修订�
����增加对坡口处分层缺陷的处理规定�
���修改冷加工壳体和封头的热处理规定。
��本标准的附录���为本标准的附录
��本标准由全国化工设备设计技术中心站提出并归口管理。
��本标准由全国化工设备设计技术中心站主编。
��本标准主要起草人�应道宴
���

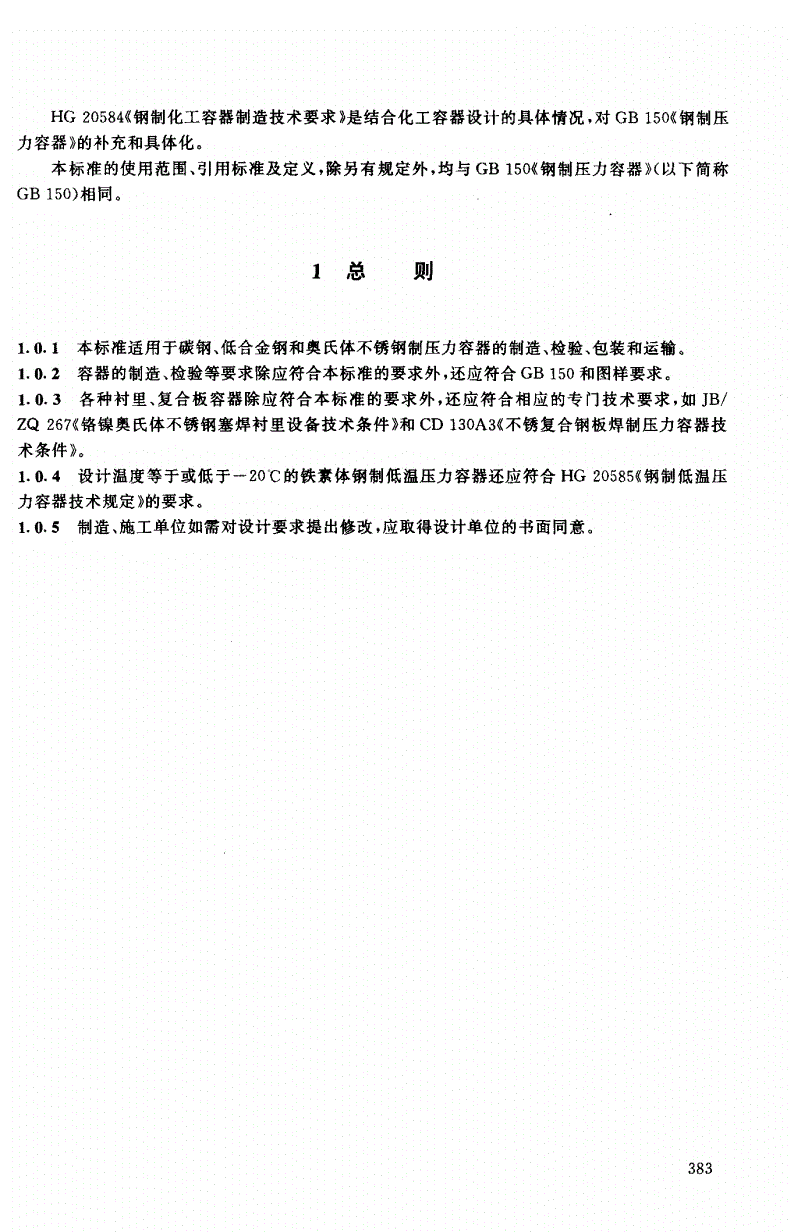

����������钢制化工容器制造技术要求》是结合化工容器设计的具体情况,对������钢制压
力容器》的补充和具体化。
��本标准的使用范围、引用标准及定义,除另有规定外,均与�����钢制压力容器�以下简称
������和同
�总则
�����本标准适用于碳钢、低合金钢和奥氏体不锈钢制压力容器的制造、检验、包装和运输。
�����容器的制造、检验等要求除应符合本标准的要求外,还应符合�����和图样要求。
�����各种衬里、复合板容器除应符合本标准的要求外,还应符合相应的专门技术要求,如���
�����《铬镍奥氏体不锈钢塞焊衬里设备技术条件》和�������《不锈复合钢板焊制压力容器技
术条件》。
�����设计温度等于或低于一��℃的铁素体钢制低温压力容器还应符合��������钢制低温压
力容器技术规定》的要求。
�����制造、施工单位如需对设计要求提出修改,应取得设计单位的书面同意。
���
�引用标准
�����《钢制压力容器》
�������《钢制化工容器材料选用规定》
�������《钢制化工容器结构设计规定》
�������《钢制低温压力容器技术规定》
表���所列的无损检验标准
附录�所列的紧固件标准
��������《铬镍奥氏体不锈钢塞焊衬里设备技术条件》
�������《不锈复合钢板焊制压力容器技术条件》
��������《不锈钢带极自动堆焊层超声波检验》
������《涂装前钢材表面锈蚀等级和除锈等级》
���
�制造用原材料
�����压力容器受压元件用原材料应符合下列各项要求�
���设计文件要求�
����������
������������
���本标准的相应要求。
�����制造厂应按�����规定,对人厂材料进行检查和验收,如有必要,可进行复验。
��根据�����对材料要求的性能数据不全时,制造厂应进行复验或补做,合格后才能投料使用。
�����如钢材生产厂未按�����的要求进行无损探伤,制造厂应予补做。除设计文件另有规定外,
受压元件用钢的无损探伤方法及其等级评定按表�一�规定进行。其合格等级如设计无特殊要求,
应按表�一���一�的要求。
�����受压元件用钢板的表面质量应符合下列各条要求。容器制成后的钢板表面质量也应符合此
要求。
���钢板表面允许存在深度不超过厚度负偏差之半的划痕、轧痕、麻点、氧化皮脱落后的粗糙等
局部缺陷。
���深度超过上款规定的缺陷,以及任何拉裂、气泡、裂纹、结疤、折叠、压入氧化皮、夹杂、焊痕、
打弧弧坑、飞溅等均应予以打磨清除。清除打磨的面积应不大于钢板面积的���,打磨的凹坑应与
母材圆滑过渡,斜度不大于�,��
���打磨后,如剩余厚度不小于设计厚度,且凹坑深度小于公称厚度的��或����取小者�,允
许不作补焊。如凹坑深度较深,但剩余厚度仍满足上述要求,应与设计者协商解决。
���超出上述界限的缺陷应考虑进行补焊。但允许修补的面积和深度应符合下列要求�
�����碳素钢�����之类����钢�单个修补面积小于等于������,总计面积小于等于������
或����取小者��
�����低合金高强度钢和低合金铬钥钢�单个修补面积小于等于������,总计面积小于等于
������或���取小者��
�����允许焊补的深度应不大于板厚的����
���钢板边缘的分层长度如不大于����,可免予修补或清除�长度大于����,且深度大于
�����的分层均应打磨消除。打磨深度如不大于���,可免予焊补,否则应焊补后使用。同一平面
内,间距不大于板厚��的分层,应作为连续的分层长度
���钢板表面及坡口处分层的补焊应符合���和�����的要求。
�����受压锻件的尺寸、表面质量等应符合以下各项要求�
���锻制筒体的内径,在任何重要截面上测定,对于互成��。的最大与最小直径之差,不得超过
该截面设计内径的��
���锻件的厚度在某些局部区域内小于设计厚度,但围绕该区域的邻近具有足够的厚度,且能
符合按����。对补强�开孔�的要求,该锻件允许使用,不必补焊。
���锻件表面�锻件的机加工表面除外�允许存在深度不大于公称厚度的��或������取其小
者�且长度不大于����的重皮、结疤、切削刀痕等表面不规整缺陷,但裂纹之类呈尖锐切口状的
����������������������������������������������������������������
缺陷,不论深度、长度均应清除。
不符合上款要求的表面缺陷均应打磨清除,并与母材圆滑过渡,斜度不大于����
缺陷清除后剩余厚度应不小于设计厚度。如剩余厚度不足,应采用�����条第�款方法进
行补强计算,且符合要求,否则应予补焊。
表���受压元件用钢无损探伤方法及等级评定
材料品种射线超声波磁粉渗透
压力容器用钢板���������条
复合钢板���������条
无缝钢管���������条����������条
不锈钢无缝管���������条
锻轧钢棒
���������条����������条
�紧固件用�
����������条
压力容器用锻件���������条����������条
奥氏体钢锻件���������条
�����������������
碳钢和低合金钢���������������������
铸钢件磁粉探伤及铸钢件渗透探伤
���铸件铸钢件射线照相及铸钢件超声波检测方法
�质量评级方法及缺陷显示痕迹
洁��」�八内�刃护,、、卜���、��
�太为寺驭万尖刀浓
奥氏体钢铸件�的评级方法
表���钢材超声波探伤合格等级�钢板、钢管�
材料品种超声波
标准����������条
压力容器用碳钢、适用范围��������厚度�
低合金钢钢板合格等级�一般用碳钢、低合金钢板�级
�������������的单层高压容器、多层高压容器内筒钢板、调质钢板�级
标准���������条
适用范围�总厚大于���的轧制、爆炸压接复合钢板
复合钢板合格等级管板用复合板�级
����热压封头及高压容器用复合钢板�级
�����一般用复合板�级
标准���������条
适用范围�外径��������,壁厚大于等于���的碳钢、低合金钢无缝管
无缝钢管
合格等级�级����������
������级��������������
标准���������条
奥氏体不锈钢适用范围�外径���������壁厚������的奥氏体无缝管
无缝钢管合格等级��级�����������
������级�����������
�注�高压无缝钢管的表面磁粉探伤应符合�����������条�级�
���
裹���翻材无扭探伤合格等级�断固件用钢棒�
材料品种超声波磁粉
标准���������条标准�����������条
锻轧钢棒适用范围�直径大于���锻轧钢棒�坯�适用范围����������高压用螺柱
�螺柱用�要求�纵波检测,检测面���������线性小于等于�����
合格等级����������级�����圆形小于等于似��
衰���锻件无损探伤合格等级
材料品种超声波磁粉渗透
标准������������条
标准���������条
压力容器要求�锻件经加工后
要求�一般在热处理并毛刀后进行,检测标准�����������条
用碳钢和��������以上要求�锻件经加工后进
��面�����。纵波检侧,筒形锻件还进
低合金钢合格等级����行,受检面不允许
���行横波检测
锻件��线性小于等于������作喷砂、喷丸处理
合格等级�按�����������的规定
��圆形小干等于似��合格等级�
压力容器标准����������条��线性小于等于���
用奥氏体要求�同上��圆形小于等于����
钢锻件合格等级�按������的规定
表���铸件无损探伤合格等级
材料品种射线超声波磁粉渗透
标准������
标准������标准����������标准�������
要求�交货状态,表面
要求�铸件表面洁要求�探伤前热处理,要求�交货状态,表面
���粗糙度����以
���净,根据铸造���表面粗糙度���粗糙度����
����上
碳素钢和���工艺和使用���������以上合格等级
合格等级不允许存在
低合金钢���条件确定临合格等级�级��同渗透探伤的要
下列缺陷�
铸件���界截面��求。点状、点线状、
�,任何裂纹和热裂
合格等级��级��线状缺陷不大于�
��以����������
��级,不允许存在裂
�的矩形框为评定框
��纹
��点状、点线状、线状
奥氏体钢�缺陷不大于�级,不
铸件�允许存在裂纹
���锻件补焊必须取得设计者同意。如需补焊的深度超过公称壁厚的���或����,或补焊面
积大于锻件总面积的���时,该锻件不允许进行补焊,应予报废。
�����受压元件的表面质量要求
���铸钢件的表面质量�外观�应符合图样规定的要求。
���铸钢件表面允许存在�除裂纹外的�深度不超过公称壁厚的����,且无缺陷部分厚度不小
于强度设计所需壁厚的缺陷。允许缺陷的长度应符合表���要求。
���
裘���铸钢件表面缺陷的允许长度
缺陷长度����
缺陷类别公称壁厚����
�������夏������蕊������蕊�����
气泡�����
砂眼、夹砂�������
缩孔����������
���所有裂纹、垂直于壁厚方向的缩孔以及超出上款要求的缺陷均应打磨清除,打磨的凹坑应
与母材圆滑过渡,斜度不大于�,��
���当清除缺陷后的剩余厚度超过公称壁厚的���,且超过强度设计所需厚度者,可不予补
焊,否则应予补焊。
�����所有直接焊于高合金钢表面上的临时附件,均应采用与本体同类的钢材和焊接材料。
�����受压元件材料代用和采用按国外标准生产的钢材,均应符合�������第��章和第�章
的相应要求,并取得设计单位的书面同意。
���
�加工和成型
�����受压元件用材在加工过程中,标记应予保留。必要时,应将标记转移到工件上,并保证转移
标记的正确、无误、清晰、耐久。
�����热冲压或冷冲压应采用模具,不得使用局部加热和铁锤打击。
�����受压元件用的钢板冷加工、冷成型后,如变形率超过以下第�款的范围,且符合下列���
款中任意一条时,应进行热处理,以消除加工应力,改善延性。
���碳素钢�����������单向拉伸������双向拉伸��
����其他低合金钢�����单向拉伸�����双向拉伸��
����奥氏体不锈钢�����
����钢板的加工变形率按下列方法计算�
����单向拉伸�如钢板卷圆�
���������������
双向拉伸�如筒体折边、冷压封头�
���������������������������
式中�
���。—钢板变形率,��
�����钢板名义厚度,���
�����钢板弯曲后的中心半径,���
�����钢板弯曲前的中心半径,对于平板�。为无限大,���
���使用介质为极度危害或高度危害者�
���介质对材料具有应力腐蚀破裂危害时�
���成形后厚度减薄大于���者�碳钢、低合金钢��
���材料要求较高冲击韧性或低温冲击韧性者�碳钢、低合金钢��
���成形后表面硬度��大于���者�奥氏体不锈钢��
���板材名义厚度大于����者�碳钢、低合金钢�。
�����钢管冷弯后,如变形率超过下列范围时,应进行热处理。
���碳素钢、低合金钢的钢管弯管后的外层纤维变形率应不大于钢管标准规定伸长率��的一
半,或外层材料的剩余伸长率应不小于�����
���对于有冲击韧性要求的钢管,最大变形率应不大于���
�����热轧状态使用的钢材,热加工后一般可在加工状态使用。
��正火状态使用的钢材,如能控制热加工终止温度在钢材正火温度以上,或经热加工工艺试板评
定合格,可不作随后正火处理。
��正火十回火状态使用的钢材,热加工时如能满足上述对正火钢材的要求,热加工后可仅作回火
����������������������������������������������������������������
处理。
��调质状态使用的钢材,热加工后一般应作调质处理。
��奥氏体不锈钢应控制热加工终温在���℃以上,加工后应快冷�如鼓风或喷水冷却�。如材料要
作晶间腐蚀倾向试验,热加工后应重作评定�如热加工后不符合晶间腐蚀试验要求,应进行固溶或
稳定化处理。
�����奥氏体不锈钢的热加工应符合下列要求�
���加热前,应彻底清除表面油污和其它附着物�
���加热过程中,不得与火焰或固体燃料直接接触,加热温度应均匀�
���应控制炉膛气氛中性或微氧化性,并应注意炉膛气氛中的含硫量对不锈钢的腐蚀作用。
�����不锈钢设备在加工过程中应防止表面的划伤,并应注意加工器械造成的铁污染。曾用于碳
钢件的砂轮等工具,不得用于不锈钢设备。
�����壳体上垫板、加强板等应至少开设�个���或���的排气、讯号孔。加强板与壳体应紧密
贴合,最大间隙为���。加强板所覆盖的焊缝应磨平。
�����当容器内部安装有间隙较小的内件时,有关的接管或其它突出物在任何位置上的向内伸出
长度应控制在容器的圆度公差之内,或按图样规定。有关的筒体内侧焊缝应打磨平整。
������用于凹凸面或榨槽面法兰的包覆垫片,应将包覆搭接的一面放在凹面或槽面侧。
������碟形封头由顶圆板和瓣片拼接时,顶圆板应不大于��������为封头外径�。
���
�焊接和切割
���切割
�����采用火焰切割下料时,应清除熔渣及有害杂质,并采用砂轮或其它工具将坡口加工平整。当
切割材料为标准规定的抗拉强度���������的高强度钢或铬铝合金钢时,火焰切割表面应采用
打磨或机械加工方法清除热影响区和淬硬区,并进行磁粉或渗透探伤。
��不锈钢的碳弧气刨表面应采用砂轮打磨,清除渗碳层
�����火焰切割时的预热与否,一般应符合钢材焊接时的预热要求。
�����受压元件气割的开孔边缘或剪切下料的端部如未经焊接者���安放式接管的开孔边缘或内
伸式接管的端部�,应采用打磨等方法去除���以上。
���焊缝位皿
�����壳体上的开孔应尽量不安排在焊缝及其邻近区域,但符合下列情况之一者,允许在上述区
域内开孔�
���符合�����开孔补强要求的开孔可在焊缝区域开孔。
���符合�����规定的允许不另行补强的开孔,可在环焊缝区域开孔。但此时应以开孔中心
为圆心,对直径为�倍开孔直径长度的圆所包括的焊缝进行����射线或超声波探伤,并符合要
求。凡因开孔而可予去除的焊缝可不受探伤质量的影响。
���符合�����规定的允许不另行补强的开孔,当壳体板厚小于等于����时,开孔边缘距
主焊缝的边缘应大于等于����。但若按�����条第�款对主焊缝进行射线或超声波探伤并符合
要求者,可不受此限制。
�����外部附件与壳体的连接焊缝,如与壳体主焊缝交叉时,应在附件上开一槽口,以使连接焊缝
跨越主焊缝。槽口的宽度应足以使连接焊缝与主焊缝边缘的距离在���倍壳体壁厚以上。
���焊接准备
�����焊接坡口及其两侧至少����内的母材表面应消除铁锈、油污、氧化皮及其它杂质。铸钢
件应去除铸态表面以显露金属光泽。
�����气割坡口的表面质量至少应符合表���要求。
定制服务
推荐标准
- T/CECS 10265-2023 混凝土抗水渗透仪 2023-01-10
- T/CNHA 1070-2024 燃气用具产品创新机型评价要求 燃气采暖热水炉 2024-02-06
- T/CECS 1089-2022 纤维增强水泥板应用技术规程 2022-06-20
- T/JXBMIF 001-2022 ZY硅铝泡沫保温装饰一体板外墙外保温建筑构造 2022-03-25
- T/CECS 1473-2023 蒸气压缩冷热源设备及系统维护更新技术标准 2023-12-06
- T/ZZB 1563-2020 电动式双动力头钻机 2020-03-30
- T/CECS 558-2018 建筑工业化内装工程技术规程 2018-12-07
- T/SDAS 75-2019 CT高精度脱硫石膏空心砌块装配式墙体建筑构造 2019-08-16
- T/CCPA 7-2018 超高性能混凝土基本性能与试验方法 2018-11-07
- T/SHDSGY 296-2022 住宅装饰装修服务标准 2022-12-23
