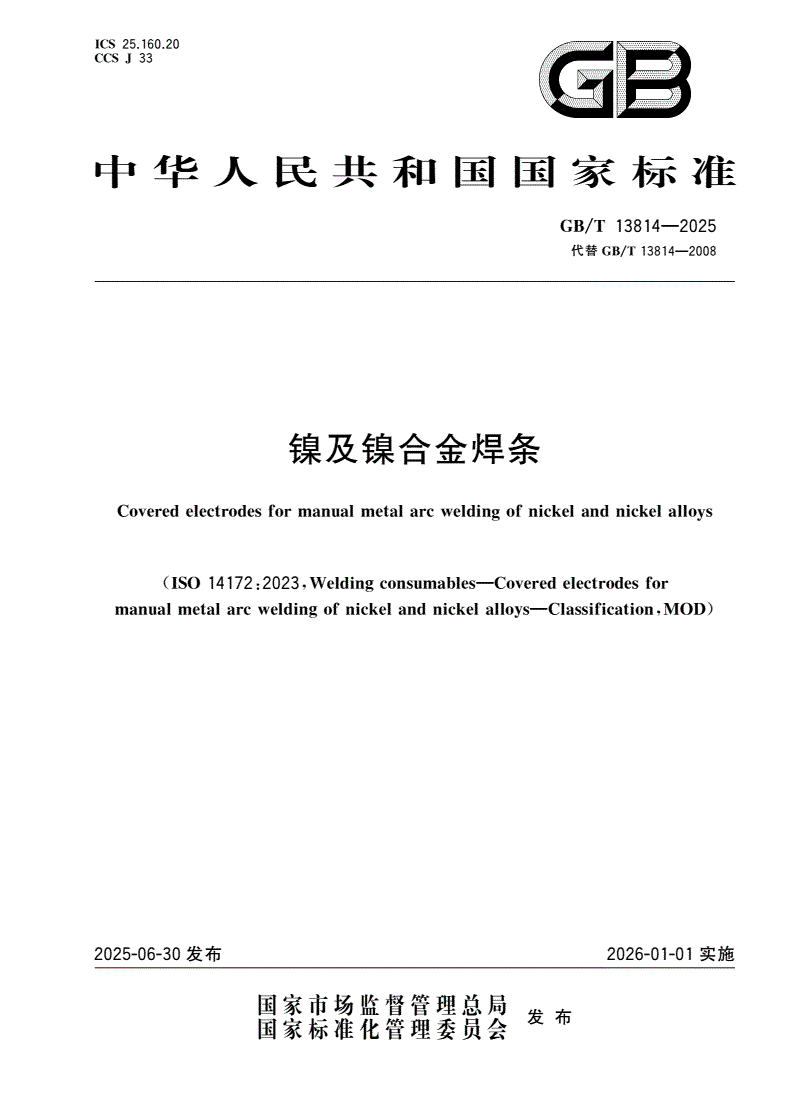

GB/T 13814-2025 镍及镍合金焊条

ICS2516020

CCSJ3.3.

中华人民共和国国家标准

GB/T13814—2025

代替GB/T13814—2008

镍及镍合金焊条

Coveredelectrodesformanualmetalarcweldingofnickelandnickelalloys

ISO141722023Weldinconsumables—Coveredelectrodesfor

(:,g

manualmetalarcweldinofnickelandnickelallos—ClassificationMOD

gy,)

2025-06-30发布2026-01-01实施

国家市场监督管理总局发布

国家标准化管理委员会

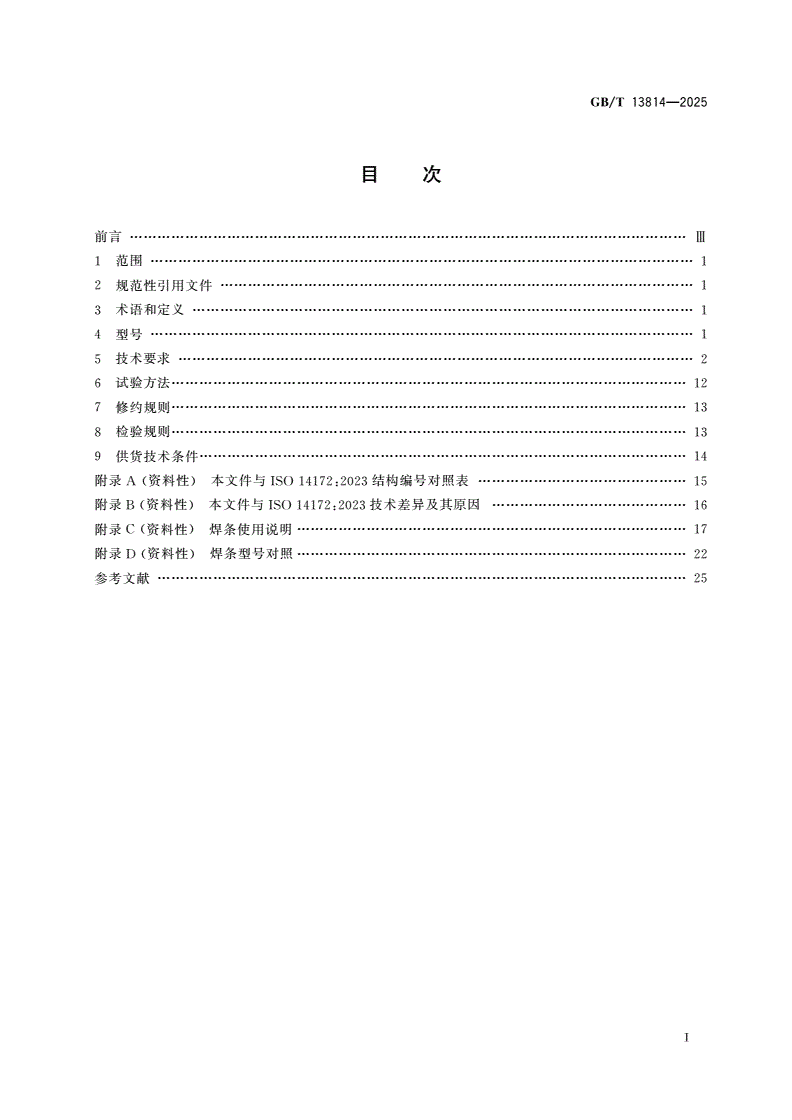

GB/T13814—2025

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

型号

4………………………1

技术要求

5…………………2

试验方法

6…………………12

修约规则

7…………………13

检验规则

8…………………13

供货技术条件

9……………14

附录资料性本文件与结构编号对照表

A()ISO14172:2023………15

附录资料性本文件与技术差异及其原因

B()ISO14172:2023……16

附录资料性焊条使用说明

C()…………17

附录资料性焊条型号对照

D()…………22

参考文献

……………………25

Ⅰ

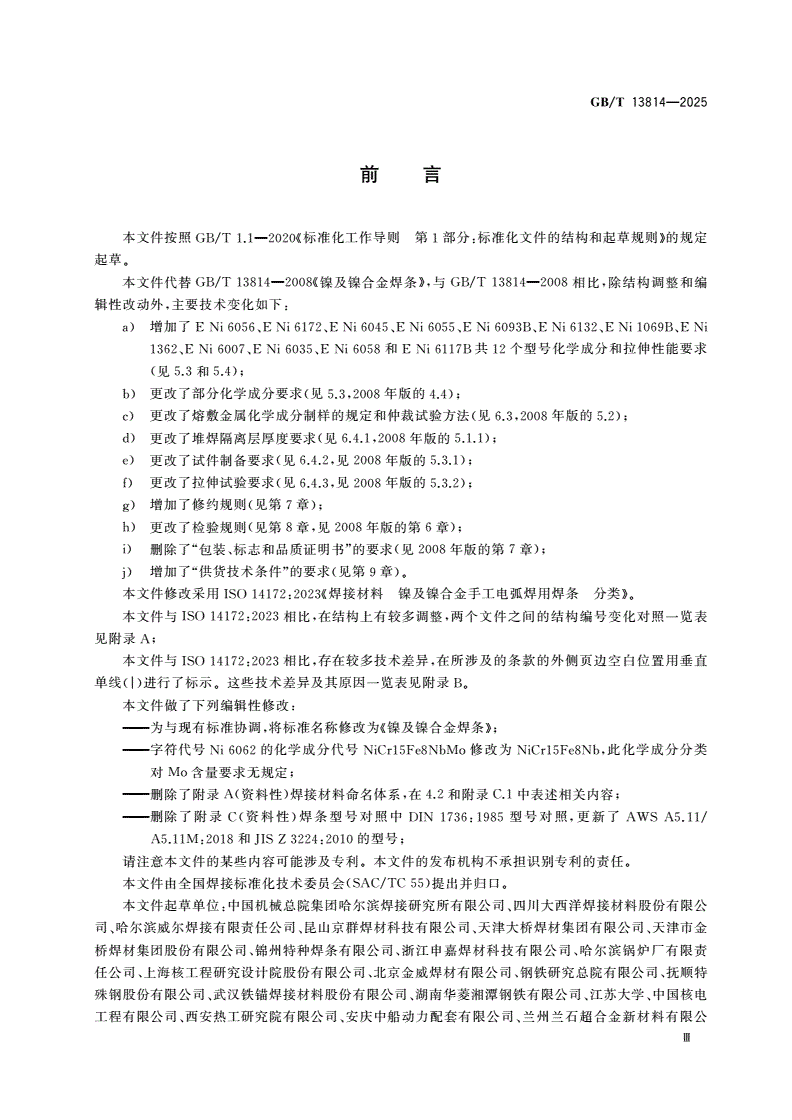

GB/T13814—2025

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替镍及镍合金焊条与相比除结构调整和编

GB/T13814—2008《》,GB/T13814—2008,

辑性改动外主要技术变化如下

,:

增加了

a)ENi6056、ENi6172、ENi6045、ENi6055、ENi6093B、ENi6132、ENi1069B、ENi

和共个型号化学成分和拉伸性能要求

1362、ENi6007、ENi6035、ENi6058ENi6117B12

见和

(5.35.4);

更改了部分化学成分要求见年版的

b)(5.3,20084.4);

更改了熔敷金属化学成分制样的规定和仲裁试验方法见年版的

c)(6.3,20085.2);

更改了堆焊隔离层厚度要求见年版的

d)(6.4.1,20085.1.1);

更改了试件制备要求见见年版的

e)(6.4.2,20085.3.1);

更改了拉伸试验要求见见年版的

f)(6.4.3,20085.3.2);

增加了修约规则见第章

g)(7);

更改了检验规则见第章见年版的第章

h)(8,20086);

删除了包装标志和品质证明书的要求见年版的第章

i)“、”(20087);

增加了供货技术条件的要求见第章

j)“”(9)。

本文件修改采用焊接材料镍及镍合金手工电弧焊用焊条分类

ISO14172:2023《》。

本文件与相比在结构上有较多调整两个文件之间的结构编号变化对照一览表

ISO14172:2023,,

见附录

A;

本文件与相比存在较多技术差异在所涉及的条款的外侧页边空白位置用垂直

ISO14172:2023,,

单线进行了标示这些技术差异及其原因一览表见附录

(|)。B。

本文件做了下列编辑性修改

:

为与现有标准协调将标准名称修改为镍及镍合金焊条

———,《》;

字符代号的化学成分代号修改为此化学成分分类

———Ni6062NiCr15Fe8NbMoNiCr15Fe8Nb,

对含量要求无规定

Mo;

删除了附录资料性焊接材料命名体系在和附录中表述相关内容

———A(),4.2C.1;

删除了附录资料性焊条型号对照中型号对照更新了

———():,/

CDIN17361985AWSA5.11

和的型号

A5.11M:2018JISZ3224:2010;

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国焊接标准化技术委员会提出并归口

(SAC/TC55)。

本文件起草单位中国机械总院集团哈尔滨焊接研究所有限公司四川大西洋焊接材料股份有限公

:、

司哈尔滨威尔焊接有限责任公司昆山京群焊材科技有限公司天津大桥焊材集团有限公司天津市金

、、、、

桥焊材集团股份有限公司锦州特种焊条有限公司浙江申嘉焊材科技有限公司哈尔滨锅炉厂有限责

、、、

任公司上海核工程研究设计院股份有限公司北京金威焊材有限公司钢铁研究总院有限公司抚顺特

、、、、

殊钢股份有限公司武汉铁锚焊接材料股份有限公司湖南华菱湘潭钢铁有限公司江苏大学中国核电

、、、、

工程有限公司西安热工研究院有限公司安庆中船动力配套有限公司兰州兰石超合金新材料有限公

、、、

Ⅲ

GB/T13814—2025

司北京广厦环能科技股份有限公司

、。

本文件主要起草人石柏成蒋勇徐锴童天旺文进肖辉英裴凯郑晓东徐祥久张俊宝王士山

:、、、、、、、、、、、

齐彦昌王树财杨恒闯周文浩罗锐马敬尹宏飞方慧军杨武屈英琳杨子佳陈燕赵卫君姚俊俊

、、、、、、、、、、、、、、

张国柱杨程张果史记郝润泽

、、、、。

本文件于年首次发布年第一次修订本次为第二次修订

1992,2008,。

Ⅳ

GB/T13814—2025

镍及镍合金焊条

1范围

本文件规定了镍及镍合金焊条的型号技术要求试验方法修约规则检验规则和供货技术条件等

、、、、

内容

。

本文件适用于焊条电弧焊用镍及镍合金焊条以下简称焊条

(“”)。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

金属材料焊缝破坏性试验熔化焊接头焊缝金属纵向拉伸试验

GB/T2652(GB/T2652—

2022,ISO5178:2019,IDT)

焊缝无损检测射线检测第部分和伽玛射线的胶片技术

GB/T3323.11:X(GB/T3323.1—

2019,ISO17636-1:2013,MOD)

焊接术语

GB/T3375

焊接及相关工艺方法代号

GB/T5185(GB/T5185—2005,ISO4063:1998,IDT)

数值修约规则与极限数值的表示和判定

GB/T8170—2008

焊接材料的检验第部分钢镍及镍合金熔敷金属力学性能试样的制

GB/T25774.1—20231:、

备

(ISO15792-1:2020,MOD)

焊接材料供货技术条件产品类型尺寸公差和标志

GB/T25775、、(GB/T25775—2010,

ISO544:2003,MOD)

焊接材料熔敷金属化学分析试样制备方法

GB/T25777(GB/T25777—2010,ISO6847:2000,

IDT)

焊接材料采购指南

GB/T25778(GB/T25778—2010,ISO14344:2010,MOD)

焊缝无损检测射线检测验收等级第部分钢镍钛及其合金

GB/T37910.1—20191:、、

(ISO10675-1:2016,MOD)

3术语和定义

界定的术语和定义适用于本文件

GB/T3375、GB/T5185。

4型号

41型号划分

.

焊条型号按熔敷金属化学成分进行划分焊条使用说明见附录本文件与其他相关标准的焊条

。C,

型号对照见附录

D。

1

GB/T13814—2025

42型号编制方法

.

焊条型号由两部分组成

:

第一部分用字母表示焊条

a):“E”;

第二部分用加位数字或位数字与一个字母或的组合表示镍基熔敷金属化学

b):“Ni”44(AB)

成分分类的字符代号见其中表示主要添加合金种类熔敷金属类别的代号为

,5.3,():

表示含少量铬的镍钼合金

1)1×××;

表示含少量合金的镍基合金

2)2×××;

表示镍铜合金

3)4×××;

表示镍铬合金包括铁含量不大于的镍铬镍铬铁镍铬钼和镍铬钴钼合金

4)6×××,25%、、;

表示镍铁铬合金

5)8×××;

其余数字表示特定的合金种类

6);

字母或表示在原有位数字合金种类代号的基础上其熔敷金属化学成分要求有所

7)AB4,

差异

。

除以上强制代号外可在第二部分之后用括号附加可选代号

,:

化学成分代号用加主要添加元素的化学符号和公称含量表示见

,“Ni”,5.3。

本文件中焊条型号示例如下

:

示例1

:

ENi6093(NiCr15Fe8NbMo)

可选附加代号表示镍基熔敷金属化学成分分类的化学成分代号

,

表示镍基熔敷金属化学成分分类的字符代号

表示焊条

示例2

:

ENi6093B(NiCr15Fe8NbMo)

可选附加代号表示镍基熔敷金属化学成分分类的化学成分代号

,

表示镍基熔敷金属化学成分分类的字符代号与熔敷金属

,Ni6093

化学成分要求有所差异

表示焊条

示例3

:

ENiZ(NiCr23Co12Mo9Fe4V1)

可选附加代号表示镍基熔敷金属化学成分分类的化学成分代号

,

表示供需双方协定的镍基熔敷金属化学成分分类

表示焊条

5技术要求

51尺寸

.

焊条尺寸应符合的规定

GB/T25775。

52药皮

.

521焊条药皮应均匀紧密地包覆在焊芯周围焊条药皮上不应有影响焊接质量的裂纹气泡杂质

..、,、、

及脱落等缺陷

。

522焊条引弧端药皮应倒角焊芯端面应露出焊条沿圆周的露芯应不大于圆周的焊条长度

..,。1/2。

2

GB/T13814—2025

方向上露芯长度应不大于焊芯直径的或两者的较小值

2/32.0mm。

523焊条偏心度应符合表的规定偏心度计算方法见公式及图

..1。(1)1。

表1焊条偏心度

焊条直径偏心度P

mm%

≤2.5≤7

3.2,4.0≤5

≥5.0≤4

注其他尺寸焊条的偏心度由供需双方协定

:。

T-T

P=12×

T+T100%…………(1)

(12)/2

式中

:

P焊条偏心度

———;

T焊条断面药皮最大厚度焊芯直径单位为毫米

1———+,(mm);

T焊条同一断面药皮最小厚度焊芯直径单位为毫米

2———+,(mm)。

图1焊条偏心度测量示意图

53化学成分

.

熔敷金属化学成分应符合表的规定

2。

3

G

B

4

/

!!!"#$%&'()T

1

3

#$%&!()&*"8

1

#$%&&'4

!"!—

2

++14#50

+,-"#$%&-""#$%&'(")*(",-./("0*1#,23./2

5

01)2345623

6;8!

6*(7896*(/(:8;688;<8;<6;78;7"=7;8$6;8$$$$$$

>;8

7*(7896-*(*1/(8;897;?>;?6;?$"=7;8$8;?6;?$7;?$$$@%8;86?

!5723

7<;8!

:*(>898*("):8#$:/(8;6?>;87;?6;?"97;8$8;<?6;8$$$$$$

:>;8

7>;8!

>*(>896*(")7<#$:*1/(8;6?>;87;?6;:
