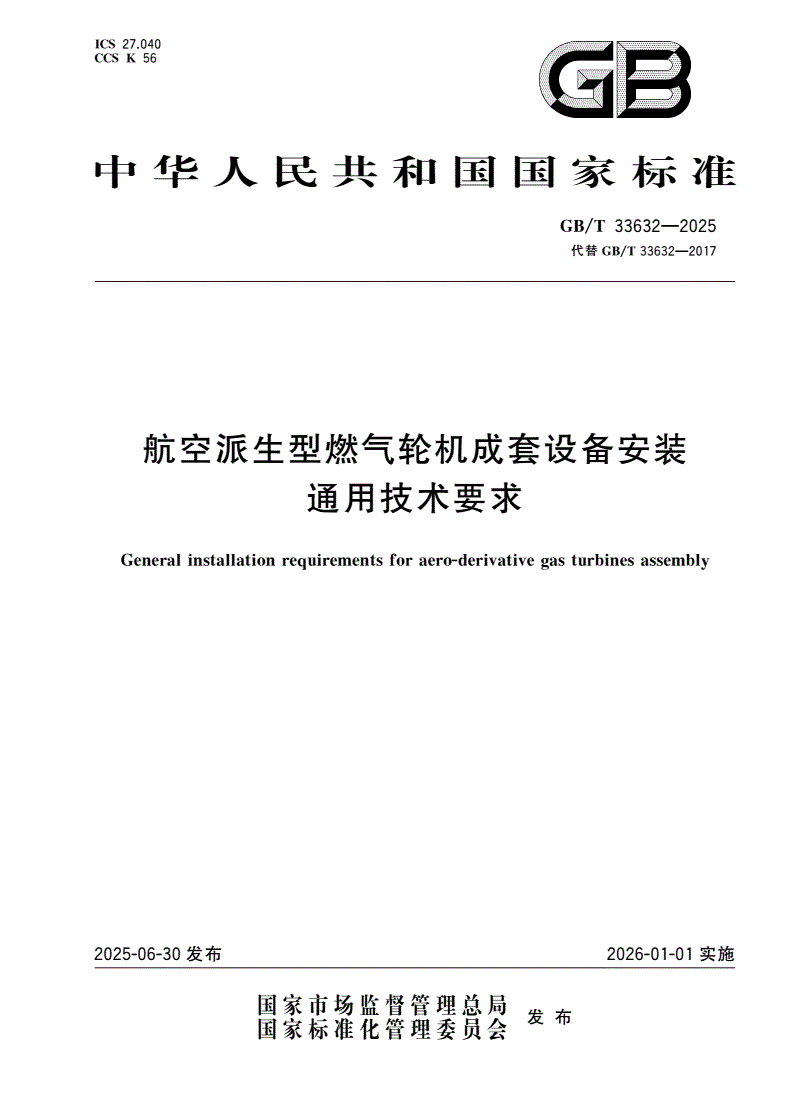

GB/T 33632-2025 航空派生型燃气轮机成套设备安装通用技术要求

ICS27040

CCSK.56

中华人民共和国国家标准

GB/T33632—2025

代替GB/T33632—2017

航空派生型燃气轮机成套设备安装

通用技术要求

Generalinstallationrequirementsforaero-derivativegasturbinesassembly

2025-06-30发布2026-01-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T33632—2025

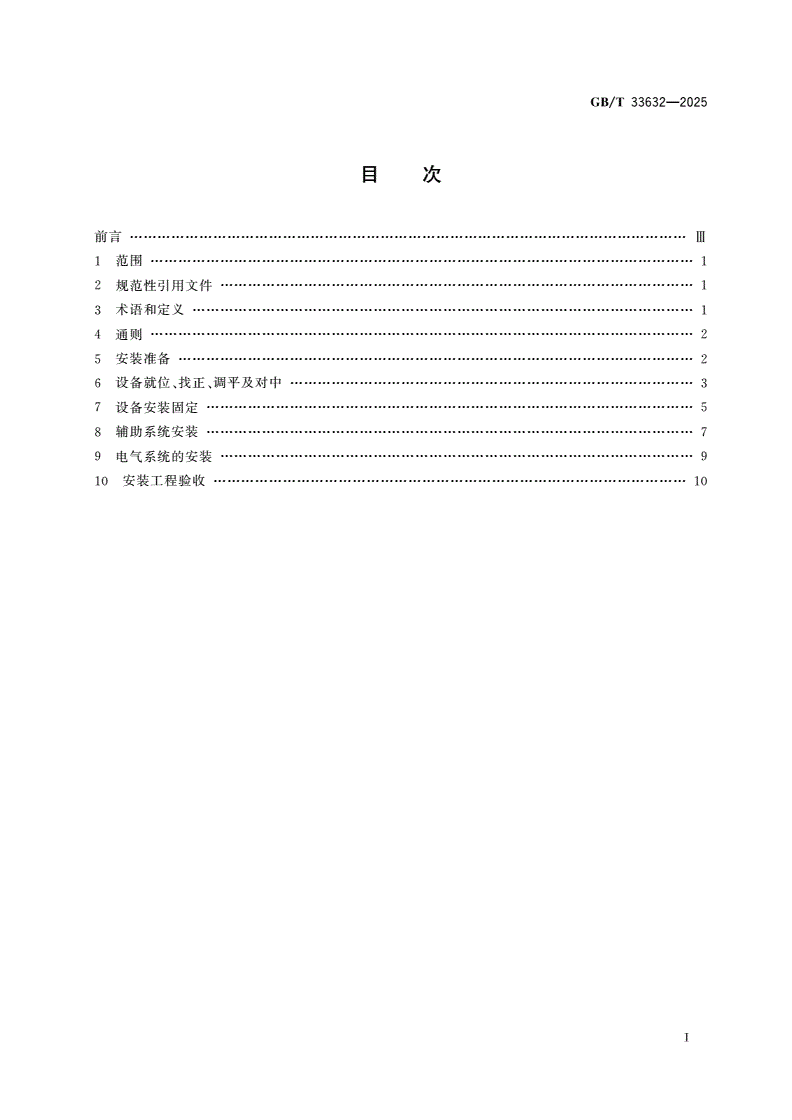

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

通则

4………………………2

安装准备

5…………………2

设备就位找正调平及对中

6、、……………3

设备安装固定

7……………5

辅助系统安装

8……………7

电气系统的安装

9…………………………9

安装工程验收

10…………………………10

Ⅰ

GB/T33632—2025

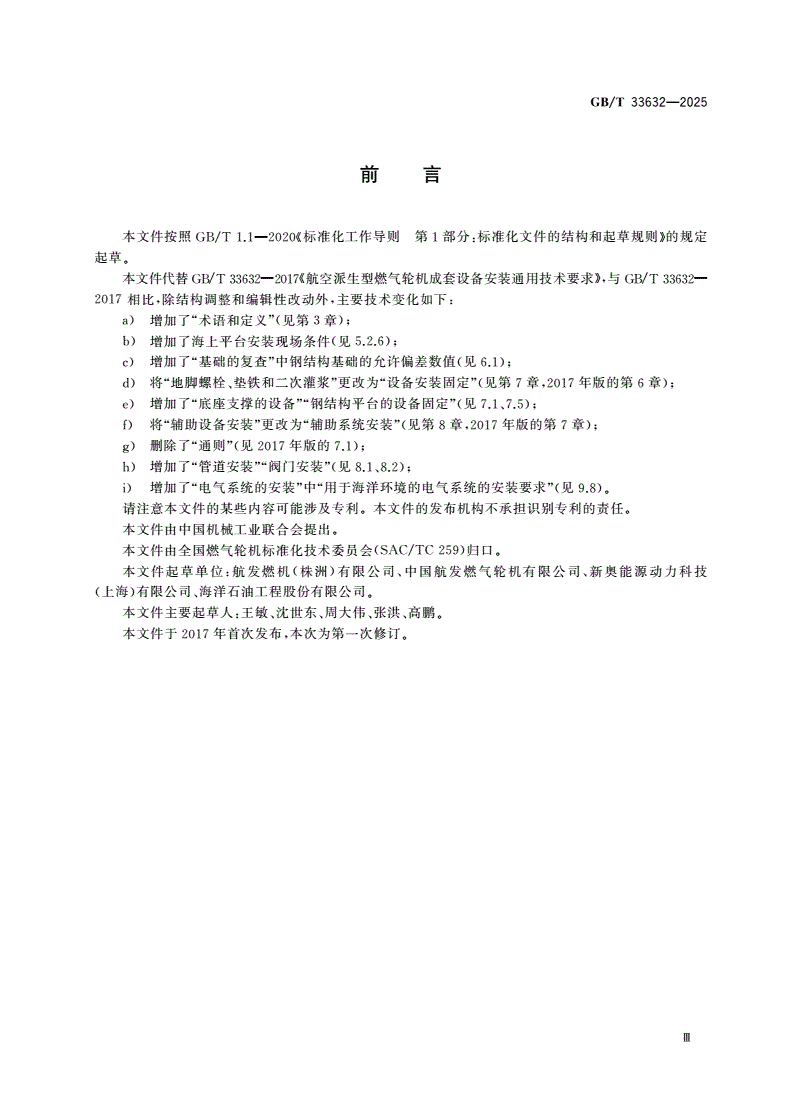

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替航空派生型燃气轮机成套设备安装通用技术要求与

GB/T33632—2017《》,GB/T33632—

相比除结构调整和编辑性改动外主要技术变化如下

2017,,:

增加了术语和定义见第章

a)“”(3);

增加了海上平台安装现场条件见

b)(5.2.6);

增加了基础的复查中钢结构基础的允许偏差数值见

c)“”(6.1);

将地脚螺栓垫铁和二次灌浆更改为设备安装固定见第章年版的第章

d)“、”“”(7,20176);

增加了底座支撑的设备钢结构平台的设备固定见

e)“”“”(7.1、7.5);

将辅助设备安装更改为辅助系统安装见第章年版的第章

f)“”“”(8,20177);

删除了通则见年版的

g)“”(20177.1);

增加了管道安装阀门安装见

h)“”“”(8.1、8.2);

增加了电气系统的安装中用于海洋环境的电气系统的安装要求见

i)“”“”(9.8)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国机械工业联合会提出

。

本文件由全国燃气轮机标准化技术委员会归口

(SAC/TC259)。

本文件起草单位航发燃机株洲有限公司中国航发燃气轮机有限公司新奥能源动力科技

:()、、

上海有限公司海洋石油工程股份有限公司

()、。

本文件主要起草人王敏沈世东周大伟张洪高鹏

:、、、、。

本文件于年首次发布本次为第一次修订

2017,。

Ⅲ

GB/T33632—2025

航空派生型燃气轮机成套设备安装

通用技术要求

1范围

本文件规定了航空派生型燃气轮机成套设备以下简称成套设备的安装要求

(“”)。

本文件适用于发电用航空派生型燃气轮机成套设备的安装机械驱动用航空派生型燃气轮机成套

。

设备参照执行

。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

航空派生型燃气轮机包装与运输

GB/T13675

燃气轮机词汇

GB/T15135

燃气轮机应用用于发电设备的要求

GB/T38179

自动化仪表工程施工及质量验收规范

GB50093

工业设备及管道绝热工程施工规范

GB50126

火灾自动报警系统施工及验收标准

GB50166

电气装置安装工程电缆线路施工及验收标准

GB50168

电气装置安装工程接地装置施工及验收规范

GB50169

电气装置安装工程旋转电机施工及验收标准

GB50170

电气装置安装工程盘柜及二次回路接线施工及验收规范

GB50171、

机械设备安装工程施工及验收通用规范

GB50231

工业金属管道工程施工规范

GB50235

现场设备工业管道焊接工程施工规范

GB50236、

气体灭火系统施工及验收规范

GB50263

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T15135、GB/T38179。

31

.

基础foundation

设备安装面以下的承重结构

。

注基础一般包括混凝土基础和钢结构基础

:。

32

.

底座支撑underbasesupport

安装在基础上用于支撑和固定燃气轮机成套机组的装置

,。

注底座支撑通常分为三点或多点支撑

:。

1
