DB34/T 1279-2014 无机保温砂浆墙体保温系统

ICS91.060.10

Q15

DB34

安徽省地方标准

DB34/T1279—2014

代替DB34/T1279-2010

无机保温砂浆墙体保温系统

Inorganicheatinsulatorofmortarforwallthermalinsulatingsystems

文稿版次选择

2014-11-25发布2014-12-25实施

安徽省质量技术监督局发布

DB34/T1279—2014

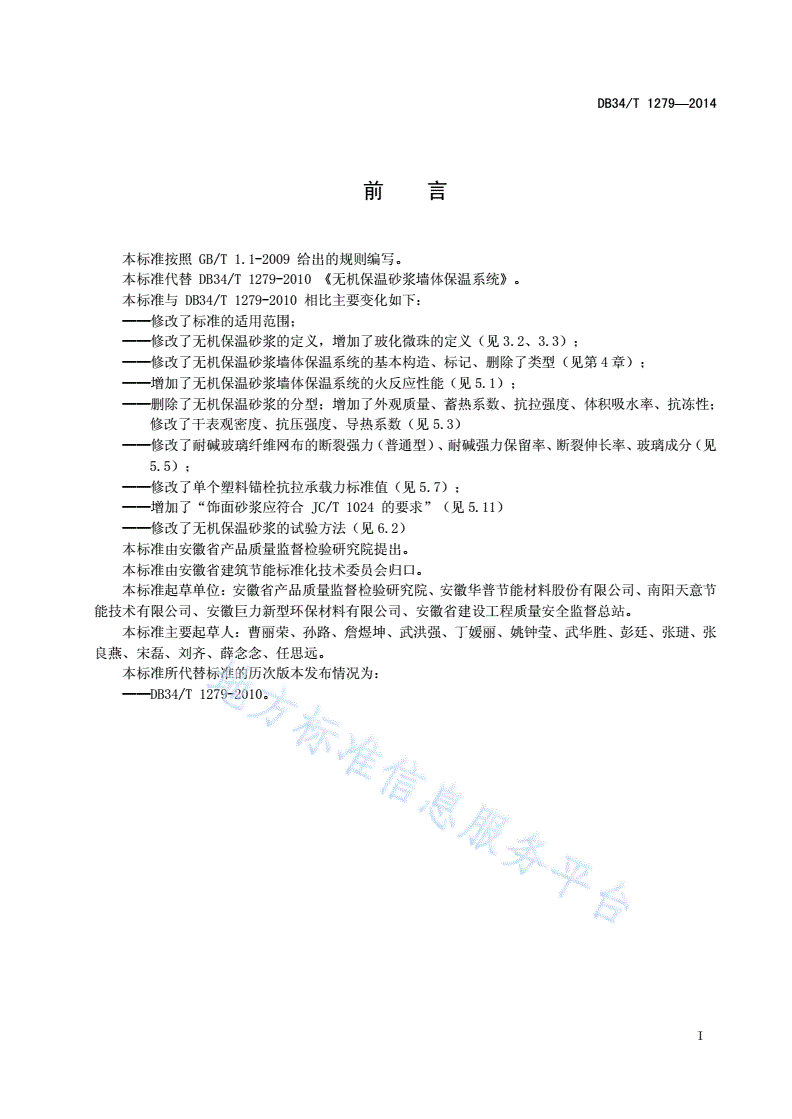

前言

本标准按照GB/T1.1-2009给出的规则编写。

本标准代替DB34/T1279-2010《无机保温砂浆墙体保温系统》。

本标准与DB34/T1279-2010相比主要变化如下：

——修改了标准的适用范围；

——修改了无机保温砂浆的定义，增加了玻化微珠的定义（见3.2、3.3）；

——修改了无机保温砂浆墙体保温系统的基本构造、标记、删除了类型（见第4章）；

——增加了无机保温砂浆墙体保温系统的火反应性能（见5.1）；

——删除了无机保温砂浆的分型；增加了外观质量、蓄热系数、抗拉强度、体积吸水率、抗冻性；

修改了干表观密度、抗压强度、导热系数（见5.3）

——修改了耐碱玻璃纤维网布的断裂强力（普通型）、耐碱强力保留率、断裂伸长率、玻璃成分（见

5.5）；

——修改了单个塑料锚栓抗拉承载力标准值（见5.7）；

——增加了“饰面砂浆应符合JC/T1024的要求”（见5.11）

——修改了无机保温砂浆的试验方法（见6.2）

本标准由安徽省产品质量监督检验研究院提出。

本标准由安徽省建筑节能标准化技术委员会归口。

本标准起草单位：安徽省产品质量监督检验研究院、安徽华普节能材料股份有限公司、南阳天意节

能技术有限公司、安徽巨力新型环保材料有限公司、安徽省建设工程质量安全监督总站。

本标准主要起草人：曹丽荣、孙路、詹煜坤、武洪强、丁媛丽、姚钟莹、武华胜、彭廷、张琎、张

良燕、宋磊、刘齐、薛念念、任思远。

本标准所代替标准的历次版本发布情况为：

——DB34/T1279-2010。

I

DB34/T1279—2014

无机保温砂浆墙体保温系统

1范围

本标准规定了无机保温砂浆墙体保温系统的定义、分类、要求、试验方法、检验规则、标志、包装、

运输和贮存。

本标准适用于由界面砂浆、无机保温砂浆、抗裂砂浆、饰面材料（涂料、装饰砂浆或面砖等）组成

的无机保温砂浆墙体保温系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1748-1979腻子膜柔韧性测定法

GB/T3810.1陶瓷砖试验方法第1部分:抽样和接收条件

GB/T3810.2陶瓷砖试验方法第2部分:尺寸和表面质量的检验

GB/T3810.3陶瓷砖试验方法第3部分:吸水率、显气孔率、表观相对密度和容重的测定

GB/T3810.12陶瓷砖试验方法第12部分:抗冻性的测定

GB/T5480-2008矿物棉及其制品试验方法

GB8624建筑材料及制品燃烧性能分级

GB/T9779复层建筑涂料

GB/T16777建筑防水涂料试验方法

GB/T17146-1997建筑材料水蒸气透过性能试验方法

GB/T17671-1999水泥胶砂强度检验方法(ISO法)

GB/T20473-2006建筑保温砂浆

GB/T26000-2010膨胀玻化微珠保温隔热砂浆

JC/T547陶瓷墙地砖胶粘剂

JC/T841耐碱玻璃纤维网布

JC/T1024墙体饰面砂浆

JC/T1042膨胀玻化微珠

JG/T24-2000合成树脂乳液砂壁状建筑涂料

JG/T157-2009建筑外墙用腻子

JG/T158胶粉聚苯颗粒外墙外保温系统材料

JG/T366-2012外墙保温用锚栓

JGJ/T70-2009建筑砂浆基本性能试验方法标准

JGJ110-2008建筑工程饰面砖粘结强度检验标准

QB/T3897-1999镀锌电焊网

3术语和定义

1

DB34/T1279—2014

下列术语和定义适用于本文件。

3.1

无机保温砂浆墙体保温系统

由界面砂浆、无机保温砂浆、抗裂砂浆（内置镀锌钢丝网或玻纤网格布）构成的以涂料或面砖为饰

面层的建筑物墙体保温系统。

3.2

无机保温砂浆

以膨胀玻化微珠为主要粗集料，以水泥为胶结料，加入高分子聚合物及其他功能性添加剂经工厂化

加工制成的单组份建筑干混保温砂浆。

3.3

玻化微珠定义

由玻璃质火山熔岩矿砂经膨胀、玻化等工艺制成，表面玻化封闭、呈不规则球状，内部为多孔空腔

结构的无机颗粒材料。

4分类和标记

4.1分类

无机保温砂浆墙体保温系统按面层分为涂料饰面（含装饰砂浆）（C型）和面砖饰面(T型）两种

类型，其基本构造如表1。

表1无机保温砂浆墙体保温系统涂装饰面基本构造

无机保温砂浆墙体保温系统构造构造示意图

基层墙体

界面层保温层抗裂防护层饰面层

①

②③④⑤

钢筋混凝土涂料、饰面砂浆饰面：抗

涂料饰面:柔性耐

墙及各种砌无机保温裂砂浆+耐碱玻纤网布+

界面砂浆水腻子+涂料

体墙+防水砂浆锚栓

（或饰面砂浆）

找平层

注：装饰砂浆应符合相应的标准要求。

2

DB34/T1279—2014

表2无机保温砂浆墙体保温系统面砖饰面基本构造

无机保温砂浆墙体保温系统构造构造示意图

基层墙体

界面层保温层抗裂防护层饰面层

①

②③④⑤

钢筋混凝土

面砖饰面：面砖粘

墙及各种砌无机保温面砖饰面：抗裂砂浆+热

界面砂浆结砂浆+饰面砖+面

体墙+防水砂浆镀锌电焊网+锚栓

砖勾缝料

找平层

4.2标记

无机保温砂浆墙体保温系统的标记由产品代号和饰面类型组成：

□—□

饰面类型（T型或C型）：T型为面砖饰面，C型为涂装饰面。

WJ

示例：WJ—C涂料饰面层无机保温砂浆墙体保温系统

5要求

5.1无机保温砂浆墙体保温系统

无机保温砂浆墙体保温系统性能应符合表3的要求。

表3无机保温砂浆墙体保温系统的技术性能指标

序号试验项目性能指标

经80次高温（70℃）～淋水（15℃）循环和5次加热（50℃）～冷冻（-20℃）

1耐候性循环后不得出现饰面层起泡或脱落，不得产生渗水裂缝。抗裂防护层与保温层

的拉伸粘结强度不小于0.12MPa并且破坏部位应位于保温层内

2吸水量/（g/㎡）浸水1h≤1000

普通型3J冲击合格

C型

3抗冲击强度加强型10J冲击合格

T型3J冲击合格

4抗风压值不小于工程项目的风荷载设计值

3

DB34/T1279—2014

表3（续）

序号试验项目性能指标

5耐冻融10次循环表面无裂纹、空鼓、起泡、剥离现象

6水蒸气湿流密度/g/(㎡·h)≥0.85

7不透水性试样防护层内侧无水渗透

8耐磨损（500L砂）
