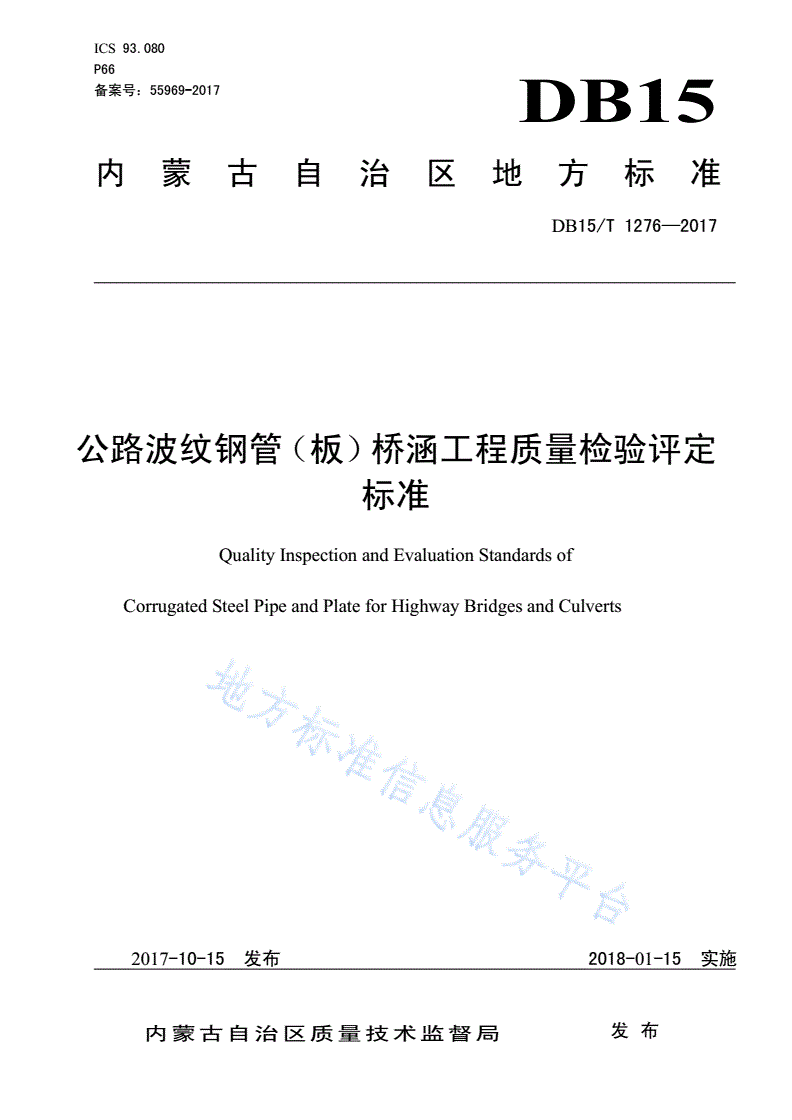

DB15/T 1276-2017 公路波纹钢管（板）桥涵工程质量检验评定标准

ICS93.080

P66

备案号：55969-2017DB15

内蒙古自治区地方标准

DB15/T1276—2017

公路波纹钢管（板）桥涵工程质量检验评定

标准

QualityInspectionandEvaluationStandardsof

CorrugatedSteelPipeandPlateforHighwayBridgesandCulverts

2017-10-15发布2018-01-15实施

内蒙古自治区质量技术监督局发布

DB15/T1276—2018

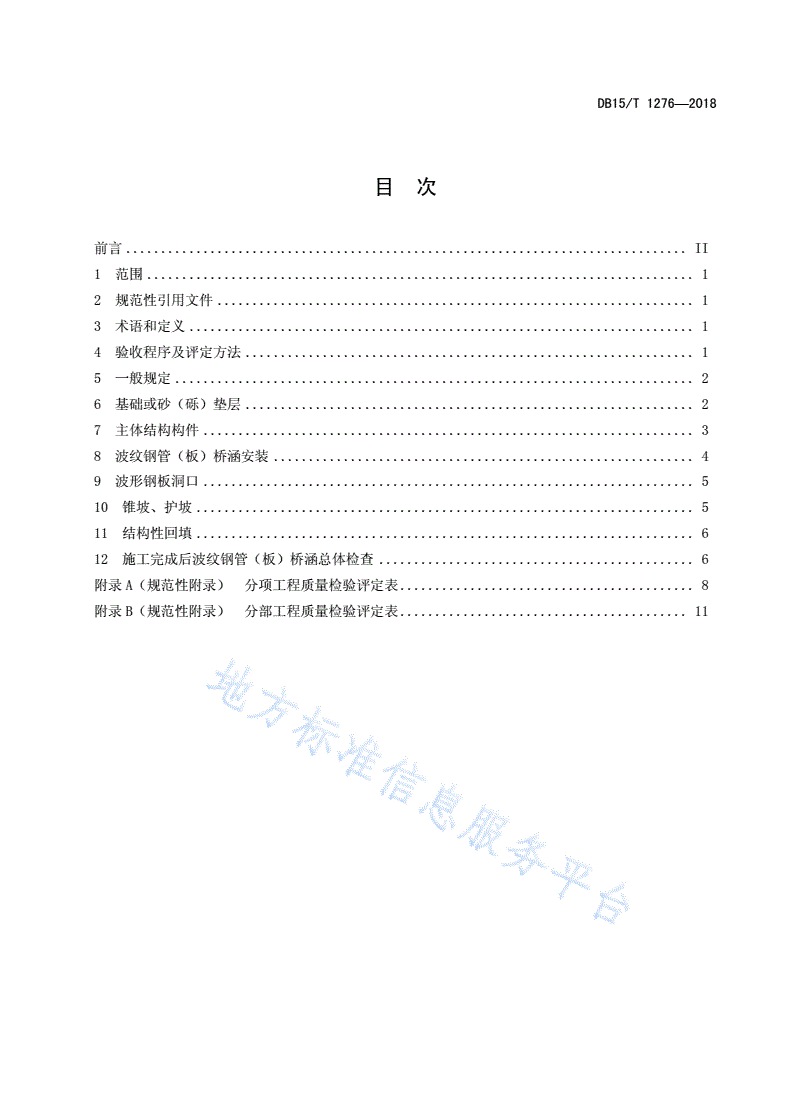

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4验收程序及评定方法................................................................1

5一般规定..........................................................................2

6基础或砂（砾）垫层................................................................2

7主体结构构件......................................................................3

8波纹钢管（板）桥涵安装............................................................4

9波形钢板洞口......................................................................5

10锥坡、护坡.......................................................................5

11结构性回填.......................................................................6

12施工完成后波纹钢管（板）桥涵总体检查.............................................6

附录A（规范性附录）分项工程质量检验评定表..........................................8

附录B（规范性附录）分部工程质量检验评定表.........................................11

DB15/T1276—2018

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由内蒙古交通设计研究院有限责任公司提出。

本标准由内蒙古自治区交通运输厅归口。

本标准主要起草单位：内蒙古交通设计研究院有限责任公司、京新高速公路临河至白疙瘩（阿拉善

境内）建管办、北京交通大学、河北腾是达金属结构有限公司、中交二公局上海远通路桥有限公司。

本标准主要起草人：王全录、杜子义、刘保东、刘瑞、贾一兵、张俊、周可哥、张宁、高延奎、郭

锋、穆少华、刘志罡、李海潮、王进田、马广路。

DB15/T1276—2018

公路波纹钢管（板）桥涵工程质量检验评定标准

1范围

本标准规定了公路波纹钢管（板）桥涵工程质量检验评定的术语和定义、验收程序及评定方法、一

般规定、基础或砂（砾）垫层、主体结构构件、波纹钢管（板）桥涵安装、波形钢板洞口、锥坡、护坡、

结构性回填和施工完成后波纹钢管（板）桥涵总体检查。

本标准适用于公路波纹钢管（板）桥涵工程质量检验和验收评定。

2规范性引用文件

GB/T700碳素结构钢

GB/T706热轧型钢

GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差

GB/T1230钢结构用高强度垫圈

GB/T1231钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件

GB/T2518连续热镀锌钢板及钢带

GB/T3632钢结构用扭剪型高强度螺栓连接副

GB/T13912金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法

JTGF80/1-2004公路工程质量检验评定标准第一册土建工程

JT/T710公路桥涵用波形钢板

JT/T791公路涵洞通道用钢波纹管（板）

3术语和定义

下列术语和定义适用于本文件。

3.1

公路波纹钢管（板）桥涵corrugatedsteelpipeandplateforhighwayculvert

用螺旋波纹钢管、环形波纹钢管或用波纹钢板件连接形成波纹钢板桥涵之后，周边用结构性回填材

料回填压实，以保证充分发挥土-结相互作用共同承担荷载的结构物。

3.2

楔形部位wedgepositionofstuctures

构造物左右两侧的楔形回填部位。

3.3

基础顶面高程差elevationdifferenceofthetopsurfaceoffoundation

DB15/T1276—2018

开口截面左右两侧基础顶面的高程之差。

4验收程序及评定方法

工程质量评分项目及评分制度按照标准JTGF80/1-2004第3.1条确定，工程质量评分方法按照标准

JTGF80/1-2004第3.2条确定，各分项工程基本要求、实测项目、外观鉴定按照本标准第6条至第12条

的规定确定，按附录A和附录B进行评定。

5一般规定

每道公路波纹钢管（板）桥涵为一个分部工程，包含基础或砂（砾）垫层、主体结构构件、波纹钢

管（板）桥涵安装、洞口、结构性回填和施工完成后波纹钢管（板）桥涵总体检查等分项工程。

各个分项工程的权值见表1。

表1分项工程权值

波纹钢管波形结构性回填施工完成后波纹钢

基础或砂主体结

分项工程（板）桥钢板锥坡、护坡管（板）桥涵总体

（砾）垫层构构件楔形其它

涵安装洞口检查

部位部位

权值23311332

6基础或砂（砾）垫层

6.1基本要求

6.1.1公路波纹钢管（板）桥涵基础分为闭口截面结构物的砂（砾）垫层和开口截面结构物的基础。

6.1.2闭口截面结构物的波纹钢管不得直接置于岩石地基或混凝土基座上，应在管节和地基之间设置

砂砾垫层或其他适宜材料。砂（砾）垫层厚度和材料应符合设计要求。

6.1.3开口截面结构物拱座支承面的宽度应不小于波形钢板的波幅尺寸。

6.1.4基坑平面尺寸应满足设计地基处理范围。

6.1.5基础应置于同一土层上。地基承载力应不低于设计要求。

6.2实测项目

各实测项目具体检验方法见表2与表3。

表2闭口截面结构物砂（砾）垫层实测项目

DB15/T1276—2018

序号项目规定值或允许偏差检验方法和频率权值

含泥量应小于5%；最大观察检测和检查试验记录：随机抽查10

1砂（砾）质量3

粒径应小于50mm处

2垫层压实度应符合设计要求随机抽查不少于3处3

3表面平整度≤15mm3m直尺：随机抽查不少于3处2

4标高±20mm水准仪：，随机抽查不少于3处2

5涵底纵坡（高程）≤20mm水准仪：随机抽查不少于3处2

6厚度±20mm钢尺：随机抽查不少于3处2

表3开口截面结构物基础实测项目

序号项目规定值或允许偏差检验仪器、方法和频率权值

基础边缘距设计中心线尺

1±50mm间距20m检一点，每边检查不少于3点。1

寸

2基础顶面高程±20mm水准仪：每10m2检查一点，但不少于8点。3

3平整度≤5mm3m直尺：每10m2检查一点，但不少于8点。3

4混凝土强度符合设计要求按JTGF80/1中的规定进行检测3

5混凝土厚度不小于设计值尺量：抽查3个断面2

6.3外观鉴定

6.3.1砂砾垫层粒径不均匀时减1分~2分。

6.3.2混凝土蜂窝、麻面面积每超过1%减3分；深度超过10mm应返工处理。

7主体结构构件

7.1基本要求

7.1.1管节或管片应符合设计要求，现场按照到场批次抽检，每批抽检量不少于该批次总量的1/3。

7.1.2螺旋波纹钢管、环形波纹钢管及波纹钢板件应符合JT/T710、JT/T791的规定。

7.1.3连接件应符合GB/T3632、GB/T1230、GB/T700和GB/T706的规定。

7.1.4镀锌层厚度应满足设计要求，质量应满足符合JT/
