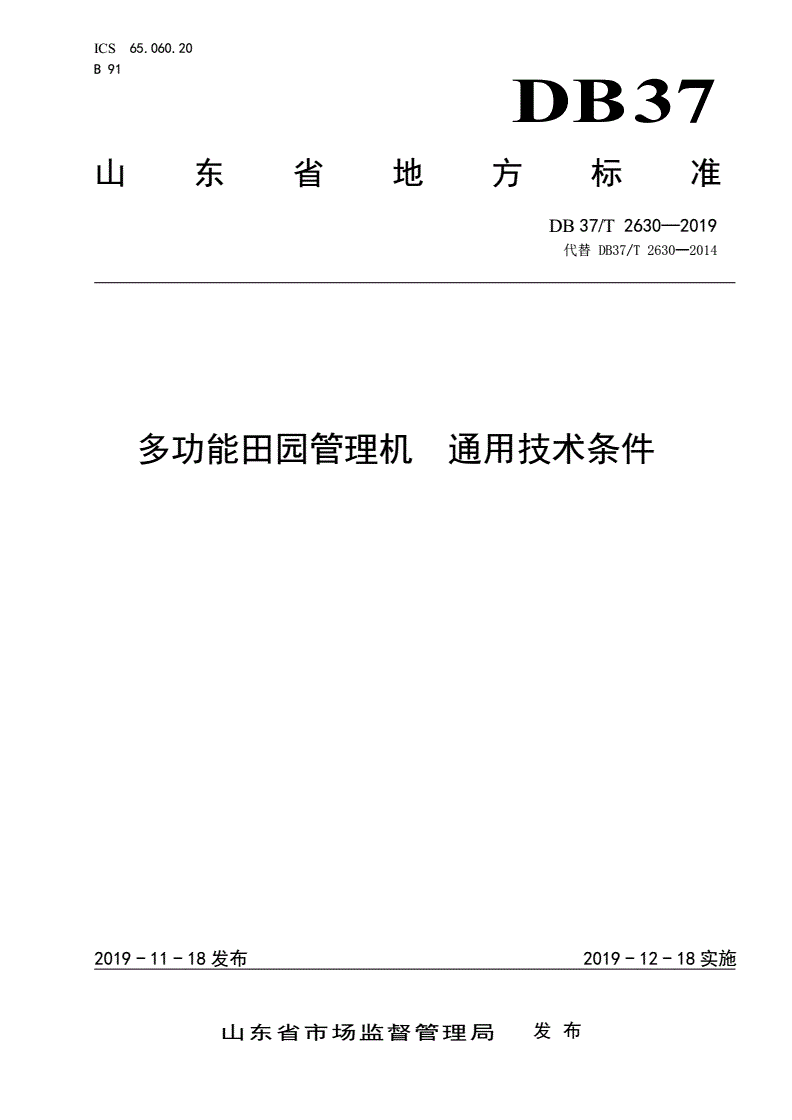

DB37/T 2630-2019 多功能田园管理机 通用技术条件

ICS65.060.20

B91

DB37

山东省地方标准

DB37/T2630—2019

代替DB37/T2630—2014

多功能田园管理机通用技术条件

2019-11-18发布2019-12-18实施

山东省市场监督管理局发布

DB37/T2630—2019

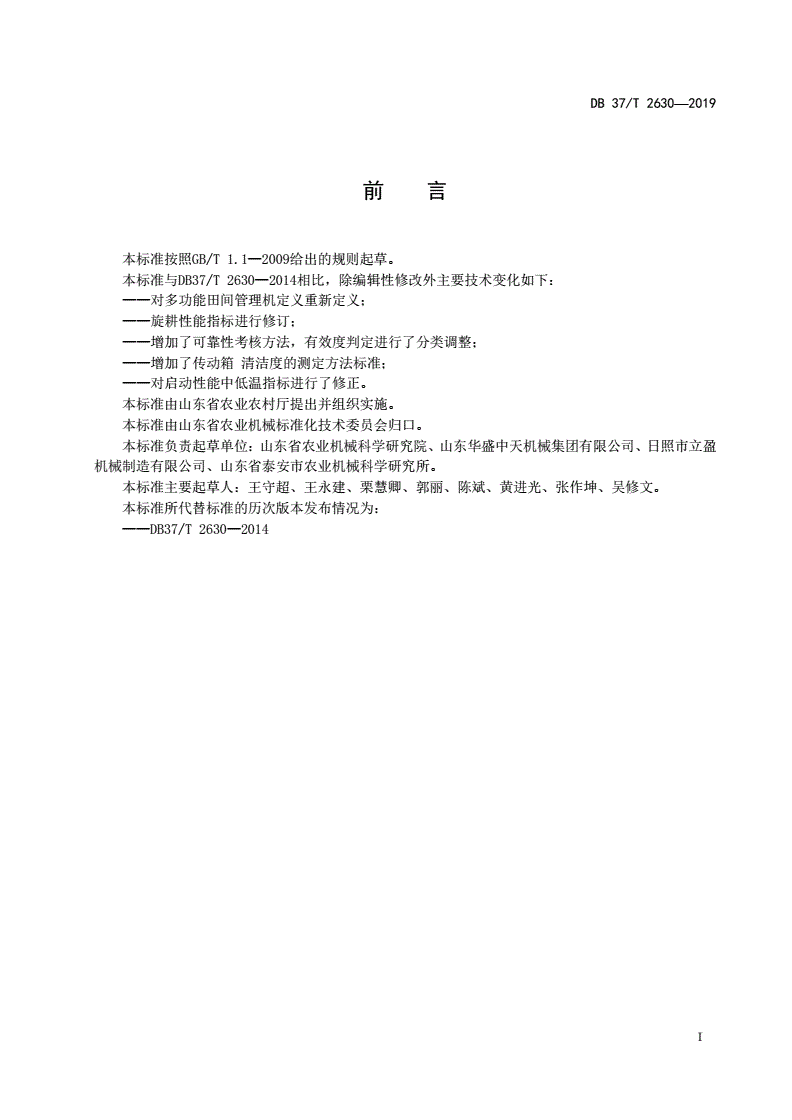

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准与DB37/T2630—2014相比，除编辑性修改外主要技术变化如下：

——对多功能田间管理机定义重新定义；

——旋耕性能指标进行修订；

——增加了可靠性考核方法，有效度判定进行了分类调整；

——增加了传动箱清洁度的测定方法标准；

——对启动性能中低温指标进行了修正。

本标准由山东省农业农村厅提出并组织实施。

本标准由山东省农业机械标准化技术委员会归口。

本标准负责起草单位：山东省农业机械科学研究院、山东华盛中天机械集团有限公司、日照市立盈

机械制造有限公司、山东省泰安市农业机械科学研究所。

本标准主要起草人：王守超、王永建、栗慧卿、郭丽、陈斌、黄进光、张作坤、吴修文。

本标准所代替标准的历次版本发布情况为：

——DB37/T2630—2014

I

DB37/T2630—2019

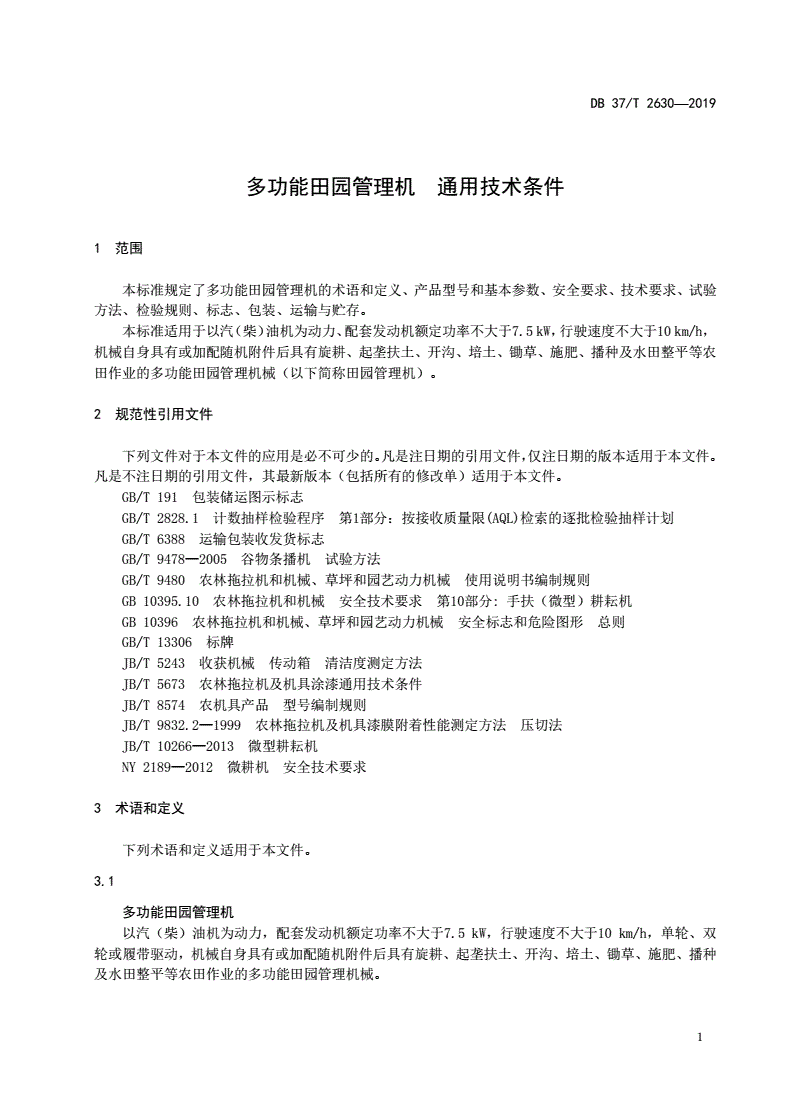

多功能田园管理机通用技术条件

1范围

本标准规定了多功能田园管理机的术语和定义、产品型号和基本参数、安全要求、技术要求、试验

方法、检验规则、标志、包装、运输与贮存。

本标准适用于以汽（柴）油机为动力、配套发动机额定功率不大于7.5kW，行驶速度不大于10km/h，

机械自身具有或加配随机附件后具有旋耕、起垄扶土、开沟、培土、锄草、施肥、播种及水田整平等农

田作业的多功能田园管理机械（以下简称田园管理机）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划

GB/T6388运输包装收发货标志

GB/T9478—2005谷物条播机试验方法

GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编制规则

GB10395.10农林拖拉机和机械安全技术要求第10部分:手扶（微型）耕耘机

GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则

GB/T13306标牌

JB/T5243收获机械传动箱清洁度测定方法

JB/T5673农林拖拉机及机具涂漆通用技术条件

JB/T8574农机具产品型号编制规则

JB/T9832.2—1999农林拖拉机及机具漆膜附着性能测定方法压切法

JB/T10266—2013微型耕耘机

NY2189—2012微耕机安全技术要求

3术语和定义

下列术语和定义适用于本文件。

3.1

多功能田园管理机

以汽（柴）油机为动力，配套发动机额定功率不大于7.5kW，行驶速度不大于10km/h，单轮、双

轮或履带驱动，机械自身具有或加配随机附件后具有旋耕、起垄扶土、开沟、培土、锄草、施肥、播种

及水田整平等农田作业的多功能田园管理机械。

1

DB37/T2630—2019

4型号及技术参数

4.1型号编制方法

田园管理机产品型号按照JB/T8574的规定编制，表示方法如下：

3TG—□□□

改进代号：以A、B、C表示；

发动机类型代号：Q-汽油机，柴油机不表示；

主参数代号发动机标定功率，单位为千瓦（kW），以0.1kW为标示级；

小类分类代号：T（田园）、G（管理）；

大类分类代号：表示田园管理机械。

示例：第一次改进配套动力4.2kW汽油发动机的田园管理机，3TG-4.2QA。

4.2基本参数

田园管理机基本技术参数应在使用说明书或有关技术文件中给出，参见附录A。

5安全要求

5.1密封性

配套发动机不应有漏水、漏油、漏气现象；整机的动结合面不应漏油，静结合面不应渗油；传动箱

不应有渗油现象。

5.2防护装置

发动机与工作部件间动力传输、发热部位、发动机排气方向及作业部件的安全防护装置结构及防护

位置应符合GB10395.10要求。

5.3安全警示标志

应符合JB/T10266—2013中4.2.2、4.2.9和NY2189—2012中3.10的规定。

5.4离合器操纵手柄

离合器应采用涨离式，保证松开离合器手柄后可靠切断动力，并应配备必要的安全装置，以保证在

发生危险时，迅速可靠地切断动力。

5.5档位设置

档位设置应合理，进退档不能并排设置，保证不能在摘下前进档的同时误挂上后退档，进退档之间

应设置空档。

5.6停放支撑装置

对于单轮驱动的田园管理机，应设置停放支撑装置。

5.7安全说明

使用说明书中应规定安全操作规程和安全注意事项。

2

DB37/T2630—2019

6技术要求

6.1一般要求

6.1.1工作环境

田园管理机在-5℃～40℃的自然环境温度下正常工作。

6.1.2传动箱表面温度

田园管理机在环境温度不高于35℃环境条件下，旋耕作业1h，传动箱表面温度应不超过85℃。

6.1.3起动性能

田园管理机在环境温度大于-5℃时,连续起动三次,每次间隔时间不超过2min，每次起动时间不超

过15s，至少应有两次成功。

6.1.4操纵机构

6.1.4.1操纵机构的设置应符合NY2189—2012中3.5的规定。

6.1.4.2各操纵机构的最大操纵力为：手操纵力应不大于250N。

6.1.5传动箱清洁度

传动箱清洁度应不大于20mg/kW。

6.2外观质量

外观涂漆应符合JB/T5673—2015中TQ-3-SJ-DM的规定，漆膜附着性能应符合JB/T9832.2—1999

表1中Ⅱ级的规定。

6.3装配质量

6.3.1田园管理机重要部位联接安装螺栓副，螺栓强度等级不应低于8.8级，螺母不低于8级，并牢

固可靠；其他功能部件上的螺栓副应牢固，防松措施可靠。

6.3.2各运动件装配后应运转灵活、可靠，不应有卡滞现象和异常响声。

6.3.3主、从动带轮V形槽中心面应在同一平面，其偏差应不大于3mm。V形传动带的张紧程度应适

中、一致。

6.3.4主、从动齿轮和链轮应在同一平面内，轴向偏移量不大于2mm。

6.3.5带拨叉变速的传动箱应能灵活换档，不应有卡滞或挂不上档，挂档后不应有自动脱档现象。

6.4整机性能要求

田园管理机在植被高度不大于20cm，土壤绝对含水率为15%～25%的壤土、轻黏土上作业，其主

要性能指标应符合表1的规定。

表1主要技术性能指标

项目单位指标

结构比质量(无工作部件)kg/kW≤40

3

DB37/T2630—2019

表1主要技术性能指标（续）

项目单位指标

动态环境噪声dB(A)≤86

噪声限值

驾驶员操作位置处噪声dB(A)≤93

最大耕深cm≥10

耕深变异系数（前进方向）%≤20

平均耕宽cm≥设计值

旋耕性能

碎土率%≥50

旋耕后地表平整度cm≤6

植被覆盖率%≥50

开沟深度cm≥85

开沟性能

沟深稳定性%≥设计值

培土高度cm≥85

培土性能

培土高度稳定性%≥设计值

锄草宽度cm
