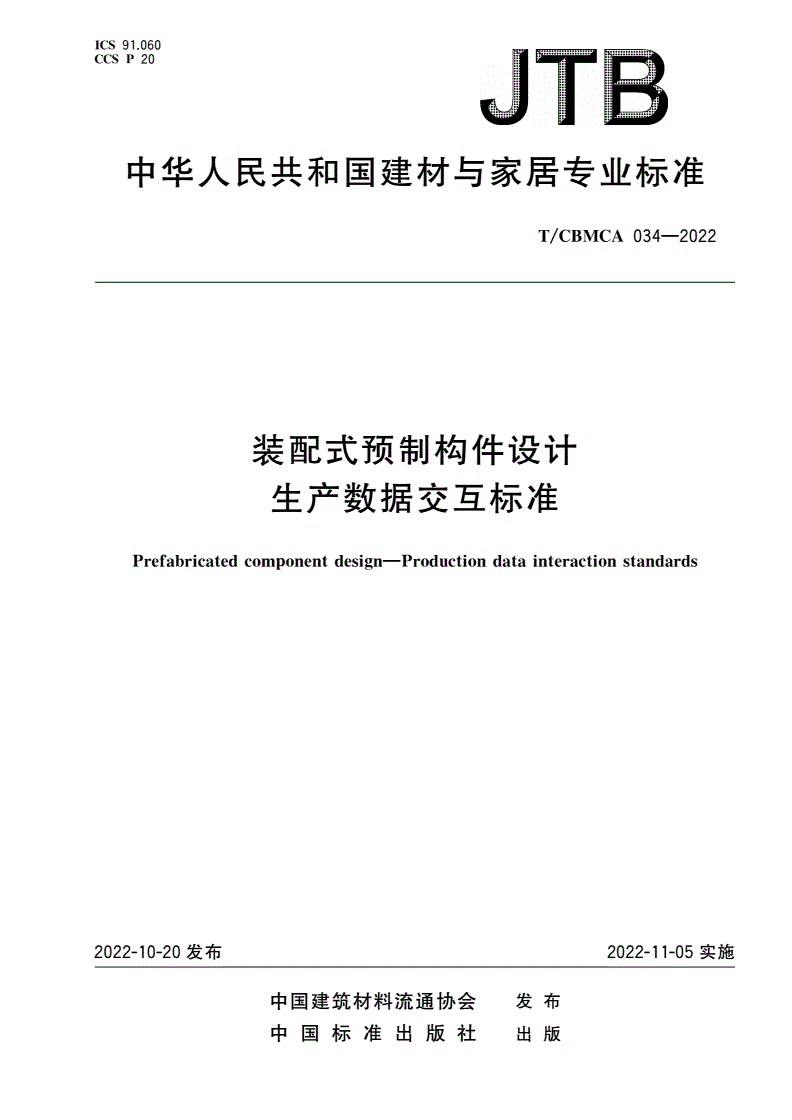

T/CBMCA 034-2022 装配式预制构件设计 生产数据交互标准

ICS91060

CCSP.20

中华人民共和国建材与家居专业标准

T/CBMCA034—2022

装配式预制构件设计

生产数据交互标准

Prefabricatedcomponentdesign—Productiondatainteractionstandards

2022-10-20发布2022-11-05实施

中国建筑材料流通协会发布

中国标准出版社出版

T/CBMCA034—2022

目次

前言

…………………………Ⅲ

总则

1………………………1

术语和缩略语

2……………1

术语

2.1…………………1

缩略语

2.2………………2

基本规定

3…………………2

装配式预制构件分类编码规则

4…………2

一般规定

4.1……………2

装配式预制构件分类规定

4.2…………2

装配式预制构件编码规定

4.3…………3

编码应用方法

4.4………………………3

装配式预制构件数控加工数据格式

5……………………4

一般规定

5.1……………4

数据格式定义

5.2………………………4

装配式预制构件轮廓数控加工数据格式

6………………10

一般规定

6.1……………10

数据格式定义

6.2………………………10

装配式预制构件钢筋制品数控加工数据格式

7…………11

一般规定

7.1……………11

钢筋单元基本数据格式

7.2……………13

单根钢筋加工数据格式

7.3……………16

钢筋网片加工数据格式

7.4……………17

钢筋桁架加工数据格式

7.5……………19

钢筋骨架加工数据格式

7.6……………21

吊点加强筋加工数据格式

7.7…………23

装配式预制构件部件数据格式

8…………23

一般规定

8.1……………23

数据格式定义

8.2………………………24

装配式预制构件生产加工工序数据格式

9………………25

一般规定

9.1……………25

数据格式定义

9.2………………………26

装配式预制构件生产加工与运输数据格式

10…………27

一般规定

10.1…………………………27

Ⅰ

T/CBMCA034—2022

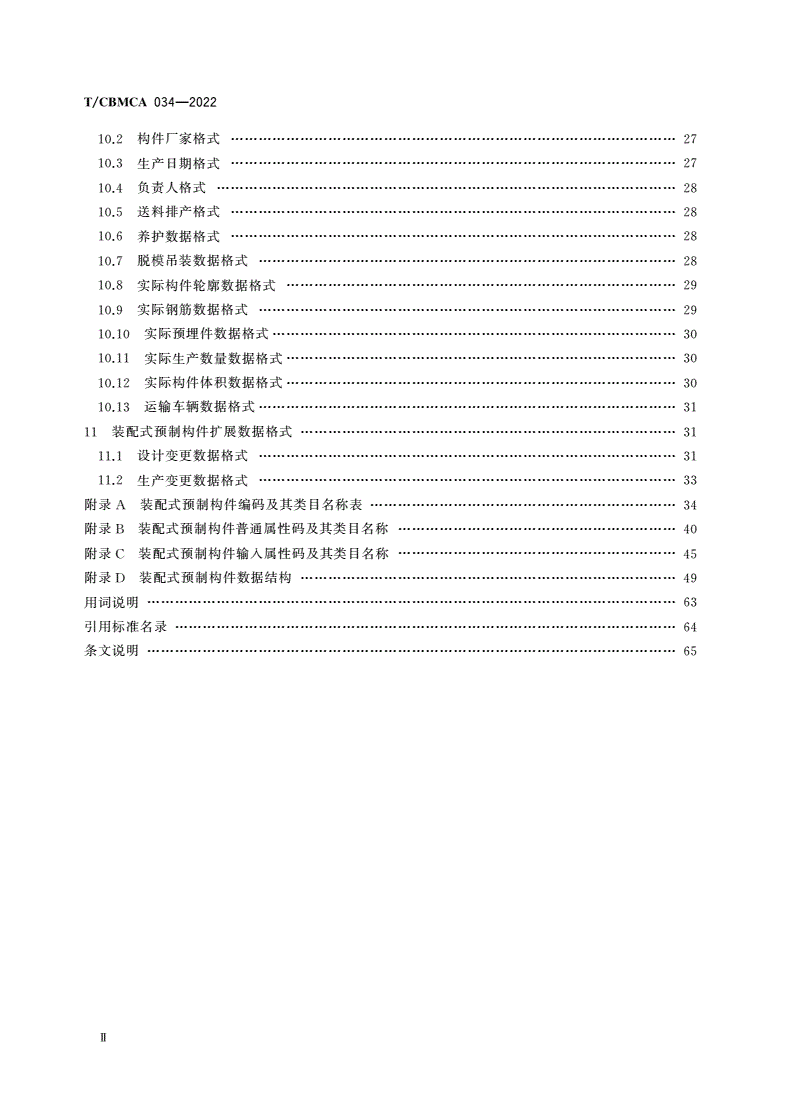

构件厂家格式

10.2……………………27

生产日期格式

10.3……………………27

负责人格式

10.4………………………28

送料排产格式

10.5……………………28

养护数据格式

10.6……………………28

脱模吊装数据格式

10.7………………28

实际构件轮廓数据格式

10.8…………29

实际钢筋数据格式

10.9………………29

实际预埋件数据格式

10.10……………30

实际生产数量数据格式

10.11…………30

实际构件体积数据格式

10.12…………30

运输车辆数据格式

10.13………………31

装配式预制构件扩展数据格式

11………………………31

设计变更数据格式

11.1………………31

生产变更数据格式

11.2………………33

附录装配式预制构件编码及其类目名称表

A…………34

附录装配式预制构件普通属性码及其类目名称

B……………………40

附录装配式预制构件输入属性码及其类目名称

C……………………45

附录装配式预制构件数据结构

D………………………49

用词说明

……………………63

引用标准名录

………………64

条文说明

……………………65

Ⅱ

T/CBMCA034—2022

前言

在本标准编制过程中编制组经广泛调查研究认真总结实践经验参考有关国内相关标准并在广

,,,,

泛征求意见的基础上对具体内容进行了反复讨论协调和修改编制了本标准

,、,。

本标准的主要技术内容是总则术语和缩略语基本规定装配式预制构件分类编码规则

:1;2;3;4;

装配式预制构件数控加工数据格式装配式预制构件轮廓数控加工数据格式装配式预制构件钢

5;6;7

筋制品数控加工数据格式装配式预制构件部件数据格式装配式预制构件生产加工工序数据格

;8;9

式装配式预制构件生产加工与运输数据格式装配式预制构件扩展数据格式

;10;11。

本标准由中国建筑材料流通协会与出版工作委员会负责管理由上海中森建筑与工程设计顾问有

,

限公司负责具体技术内容的解释执行过程中如有意见或建议请联系本标准编制组

。,。

地址上海市普陀区同普路弄栋邮政编码

:800D:200062

主编单位上海中森建筑与工程设计顾问有限公司

:

中机国际工程设计研究院有限责任公司

中建三局科创产业发展有限公司

中建科技集团有限公司

中国铁道科学研究院集团有限公司电子计算技术研究所

上海孟伯智能物联网科技有限公司

参编单位江苏绿建住工科技集团有限公司

:

上海经纬建筑规划设计研究院股份有限公司

上海富凝建筑设计有限公司

中电建洛阳装配式建筑科技有限公司

()

中建科技福州有限公司

()

北京中标精创工程技术咨询有限公司

杭州建工建材有限公司

湖南省第三工程有限公司

江苏建筑职业技术学院

广东省构建工程建设有限公司

泸州市兴泸远大建筑科技有限公司

铜川职业技术学院

山西建投建筑产业有限公司

北京建工建筑产业化投资建设发展有限公司

宝冶永联江苏建筑科技有限公司

()

宁波工程学院

上海思睿建筑科技有限公司

Ⅲ

T/CBMCA034—2022

宁波象量信息科技有限公司

主要起草人李新华马海英初文荣赵辉朱陈翔王广王庆晨王思凡吴彦李乐天潘寒

:、、、、、、、、、、、

孙小华贾宁何亮钱进解亚龙祁鹏宋国骄奚春林吴杰孙泽贺鲁杰张庆郝坤张永辉张昊

、、、、、、、、、、、、、、、

相玉成唐永新曹春农陈浩孙志勇孙武张晓丹蒙绪权杨斌郭斌吴健赵启银张志林李博

、、、、、、、、、、、、、、

赵志红矣庆贺高海宋远杰韩春旭周明向黎明张宁

、、、、、、、。

主要审查人朱永明朱邦范夏绪勇潘雨王继梅

:、、、、。

Ⅳ

T/CBMCA034—2022

装配式预制构件设计

生产数据交互标准

1总则

11为规范预制构件及其组成配件的标准化数据格式及编码实现设计成果与不同设备间的通用识

.,

别避免人员因图面问题导致操作错误制定本标准

,,。

12本标准将开展标准化设计数据与系统及后续工程管理平台的对接使数据能全过程自动应

.MES,

用为智能制造智能物流及智能建造提供基础信息支持

,、。

13本标准适用于建筑行业设计与生产环节的钢筋混凝土预制构件数据互通指导规范设计和生产过

.,

程主要技术内容为预制构件信息的收集整理分析及编码从典型钢筋混凝土预制构件开始逐步丰

。、、,

富建立完善统一的标准构件信息库其他构件或行业领域均可参考本标准数据格式在此基础上对其

,。,

特有的数据信息加以扩充

。

14为便捷且更准确地描述本标准特引入标准标签用于表达固定的节点定义标准标签无实际意

.,,。

义使用时以对应的描述说明为准

,。

15装配式预制构件设计生产数据交互标准除应符合本标准外尚应符合国家现行有关标准规定

.,,。

2术语和缩略语

21术语

.

211

..

部品部件componentparts

装配式建筑中具有建筑使用功能工业化生产现场安装的建筑产品通常由一个或多个建筑构

,、、,

件产品组合而成

、。

212

..

部品部件类型typeofcomponentparts

可以被直接观察到的区别于其他部品部件的标志性信息

,。

213

..

部品部件标准码standardcodingofprefabricatedcomponentparts

用于表达和传递部品部件主要属性信息的编码及相应扩充码简称标准码

,。

214

..

部品部件属性码propertycodingofprefabricatedcomponentparts

用于表达和传递部品部件详细属性参数信息的编码应与部品部件标准码联合使用简称属性码

,,。

215

..

PCXML数据标准datastandardofPCXML

用于设计和生产的数据格式以数据格式为基础继承标准文档相关规范

PC,XML,XML。

216

..

标准标签standardtag

用于表达固定的节点定义为本标准主要描述对象

,。

1

T/CBMCA034—2022

217

..

扩展标签extendedtag

用于表达由软件或设备厂商都定义的非标准标签的节点定义

。

218

..

预制构件prefabricatedparts

用于表达按照设计规格在工厂或现场预先制成的钢木或混凝土构件

、。

22缩略语

.

预制混凝土

PC(PrecastConcrete)

可扩展标记语言

XML(ExtensibleMarkupLanguage)

建筑信息模型

BIM(BuildingInformationModel/Modeling)

制造执行系统

MES(ManufacturingExecutionSystems)

企业资源计划规划

ERP(EnterpriseResourcePlanning)/

3基本规定

31装配式预制构件分类和编码方法应符合信息分类和编码的基本原则和方法和

.GB/T7027《》

建筑信息模型分类和编码标准的规定

GB/T51269《》。

32装配式预制构件信息的分类应符合可扩延性兼容性和综合实用性原则

.、。

33扩展分类和编码时标准中已规定的类目和编码应保持不变

.,。

34扩展各层级类目代码时应按照第章规定执行

.,4。

35表内扩展的最高层级代码在之间取值进行编码

.90~99。

4装配式预制构件分类编码规则

41一般规定

.

411装配式预制构件分类应符合科学性系统性可扩延性兼容性与综合实用性的要求

..、、、。

412装配式预制构件编码应符合唯一性合理性可扩充性简明性适用性与规范性的要求

..、、、、。

413装配式预制构件分类和编码应按信息分类和编码的基本原则和方法和

..GB/T7027《》

建筑信息模型分类和编码标准执行其信息宜满足装配式建筑全寿命期各个阶段的使

GB/T51269《》,

用共享和传递功能

、。

42装配式预制构件分类规定

.

421装配式预制构件的分类应按照建筑信息模型分类和编码标准中建筑信息模型分

..GB/T51269《》

类表进行扩充

。

422装配式预制构件应符合建筑信息模型分类和编码标准建筑信息模型分类中的

..GB/T51269《》

表建筑产品表材料表属性要求按照其特点进行扩充

30“”、40“”、41“”,。

423装配式预制构件分类宜按层级依次分为一级类目大类二级类目中类三级类目小类四

..“”、“”、“”、

级类目细类

“”。

424装配式预制构件分类各层级之间的逻辑关系应符合相关规定同一类目的下一层级之中的不同

..,

类目应具有相同的划分标准

。

2

T/CBMCA034—2022

43装配式预制构件编码规定

.

431装配式预制构件的编码应采用部品部件标准码和部品部件属性码的两段编码方式两段

..“”“”。

编码应采用英文字符分隔

“:”。

432装配式预制构件标准码描述应按照以下规定执行

..:

部品部件标准码用以表示部品部件类型和主要属性

a),;

部品部件标准码结构图应包括表代码大类代码中类代码小类代码和细类代码各

b)(4.3.2)、、、,

类代码应采用位阿拉伯数字表示一组标准码由表代码与一组位数字编码构成

2,8;

图432标准码结构图

..

部品部件标准码应采用一组以上编码组合描述的部品部件的分类及主要属性相邻层级编码

c),

之间用英文字符连接并按从小到大的顺序排列

“.”,;

部品部件应使用附录中的四级编码作为其标准码

d)A。

433装配式预制构件属性码描述应按照以下规定执行

..:

部品部件一种属性采用一组属性码进行描述属性码应符合图所示结构一组属性码由

a),4.3.3,

一组属性类型编码和一组属性参数编码构成

;

图433属性码结构图

..

装配式预制构件属性码分为普通型和输入型两类普通型属性码用于属性参数值可枚举的情

b),

况输入型属性码用于属性参数值不可枚举的情况

,;

普通型属性类型编码和属性参数编码均采用位数字表示

c)200~99;

输入型属性码的属性类型编码采用位数字表示属性参数编码采用小括号内输入

d)3000~999,

属性参数值的形式表示

;

装配式预制构件属性码可按组连续排列不限长度

e),。

434装配式预制构件标准码编码及其类目名称见附录装配式预制构件普通属性码及其类目名称

..A,

见附录装配式预制构件输入型属性码见附录

B,C。

44编码应用方法

.

441
