T/CNCA 022-2022 煤矿用可伸缩带式输送机无基础安装装置

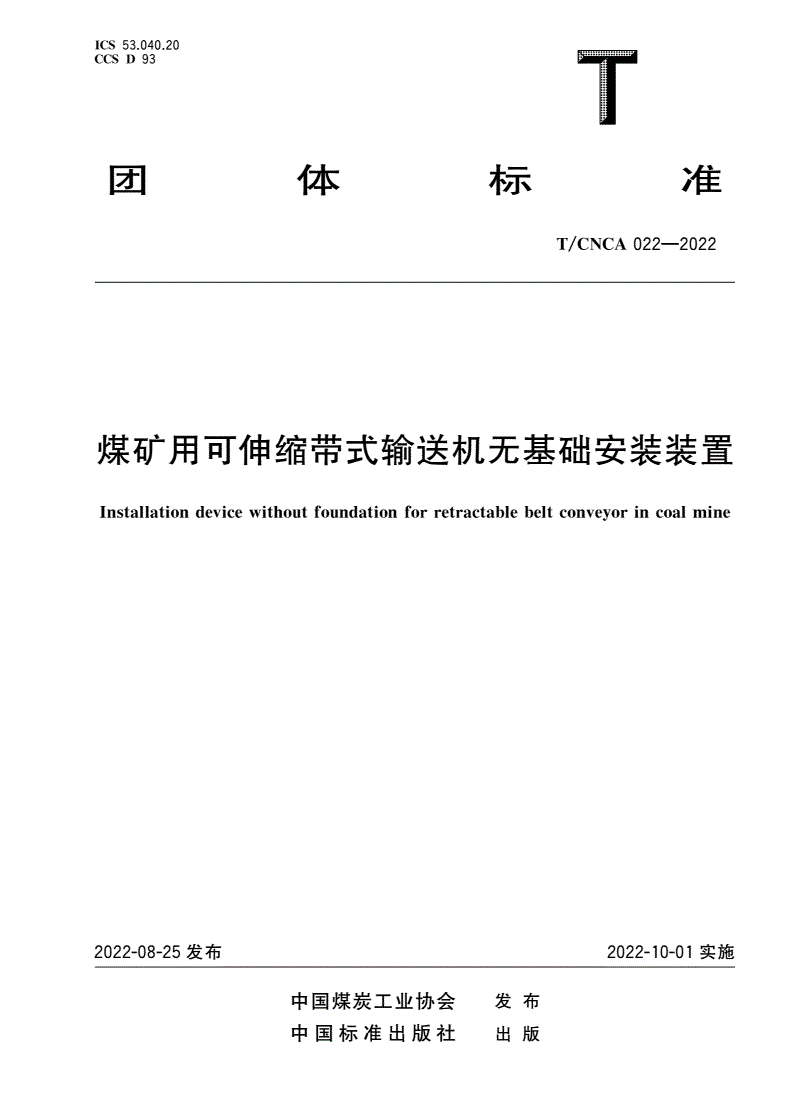

ICS53.040.20

CCSD93

团体标准

/—

TCNCA0222022

煤矿用可伸缩带式输送机无基础安装装置

Installationdevicewithoutfoundationforretractablebeltconveorincoalmine

y

2022-08-25发布2022-10-01实施

中国煤炭工业协会发布

中国标准出版社出版

/—

TCNCA0222022

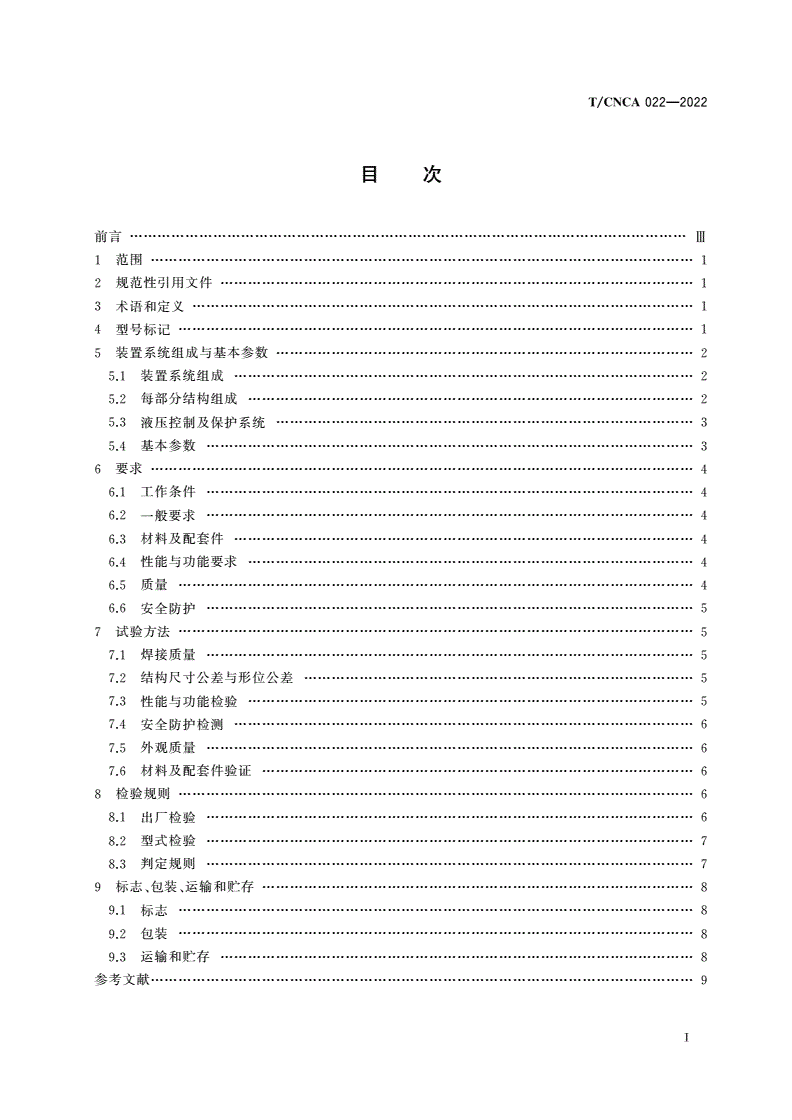

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4型号标记…………………1

5装置系统组成与基本参数………………2

5.1装置系统组成………………………2

5.2每部分结构组成……………………2

5.3液压控制及保护系统………………3

5.4基本参数……………3

6要求………………………4

6.1工作条件……………4

6.2一般要求……………4

6.3材料及配套件………………………4

6.4性能与功能要求……………………4

6.5质量…………………4

6.6安全防护……………5

7试验方法…………………5

7.1焊接质量……………5

7.2结构尺寸公差与形位公差…………5

7.3性能与功能检验……………………5

7.4安全防护检测………………………6

7.5外观质量……………6

7.6材料及配套件验证…………………6

8检验规则…………………6

8.1出厂检验……………6

8.2型式检验……………7

8.3判定规则……………7

、、…………………

9标志包装运输和贮存8

9.1标志…………………8

9.2包装…………………8

9.3运输和贮存…………………………8

参考文献………………………9

Ⅰ

/—

TCNCA0222022

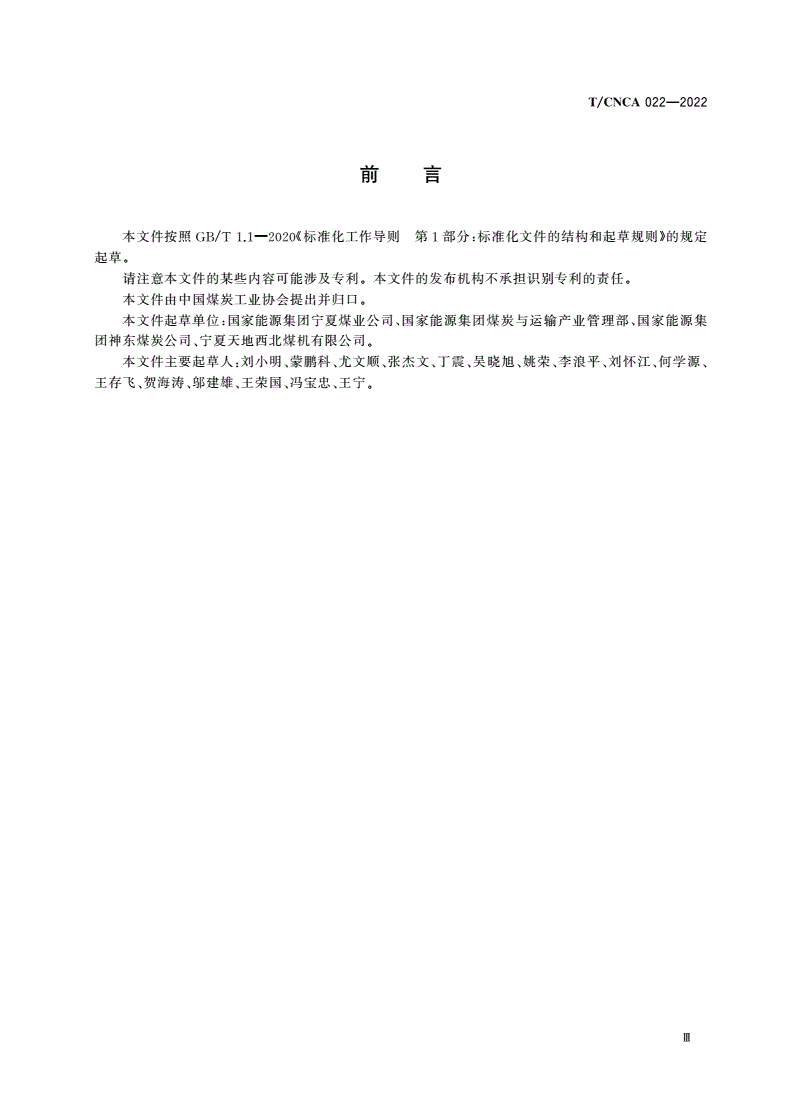

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由中国煤炭工业协会提出并归口。

:、、

本文件起草单位国家能源集团宁夏煤业公司国家能源集团煤炭与运输产业管理部国家能源集

、。

团神东煤炭公司宁夏天地西北煤机有限公司

:、、、、、、、、、、

本文件主要起草人刘小明蒙鹏科尤文顺张杰文丁震吴晓旭姚荣李浪平刘怀江何学源

、、、、、。

王存飞贺海涛邬建雄王荣国冯宝忠王宁

Ⅲ

/—

TCNCA0222022

煤矿用可伸缩带式输送机无基础安装装置

1范围

(“”)、

本文件规定了煤矿用可伸缩带式输送机无基础安装装置以下简称装置的型号标记装置系统

、、、、、、。

组成与基本参数要求试验方法检验规则标志包装运输与贮存

、。

本文件适用于煤矿用可伸缩带式输送机无基础安装装置设计制造和检测

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/碳素结构钢

GBT700

/低合金高强度结构钢

GBT1591

/液压传动系统及其元件的通用规则和安全要求

GBT3766

/:

爆炸性环境第部分设备通用要求

GBT3836.11

/—带式输送机

GBT105952017

/标牌

GBT13306

/机电产品包装通用技术条件

GBT13384

—煤矿用带式输送机安全规范

GB223402008

GB50270输送设备安装工程施工及验收规范

/:

重型机械通用技术条件第部分焊接件

JBT5000.33

煤矿用带式输送机技术条件

MT820

/—煤矿井下用伸缩带式输送机

MTT9012000

3术语和定义

下列术语和定义适用于本文件。

3.1

无基础安装装置installationdevicewithoutfoundation

,。

一种采用顶底板间的支撑方式替代预埋地脚螺栓方式固定可伸缩带式输送机的安装装置

3.2

支撑座suortseat

pp

、,。

由方钢钢板组成用于连接带式输送机机架和液压支撑机构固定的焊接结构件

4型号标记

4.1装置型号标记采用汉语拼音字母和阿拉伯数字混合编制方法。

,:

4.2型号标记由四段组成各项代号含义如下

1
