GB/T 9123.4-2000 环连接面钢制管法兰盖

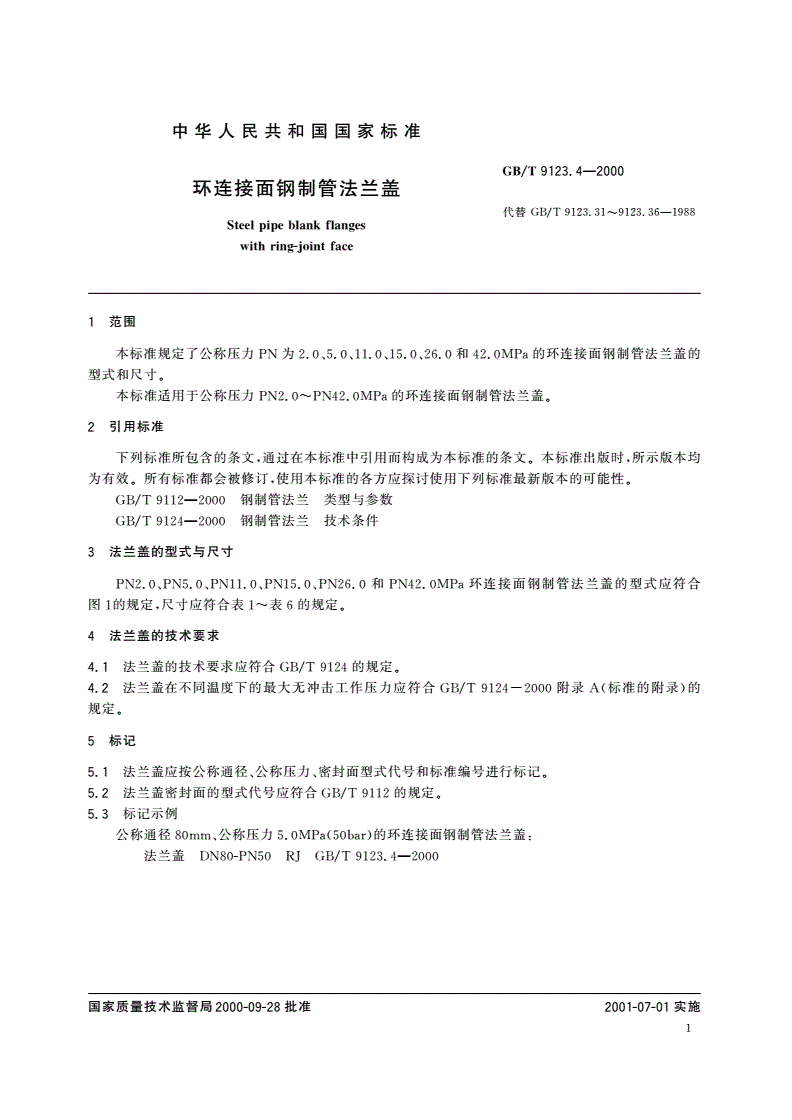

中华人民共和国国家标准

GB/T9123.4一2000

环连接面钢制管法兰盖

代替GB/T9123.31一912;.36.1988

Steelpipeblankflanges

withring-jointface

1范围

本标准规定了公称压力PN为2.0,5.0,11.0,15.0,26.0和42.OMPa的环连接面钢制管法兰盖的

型式和尺寸。

本标准适用于公称压力PN2.O-PN42.OMPa的环连接面钢制管法竺盖。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修汀，使用本标准的各方应探讨使用下列标准最新版本的可能性

GB/T9112-2000钢制管法兰类型与参数

GB/f9124-2000钢制管法兰技术条件

3法兰盖的型式与尺寸

PN2.0,PN5.O,PN71.0,PN15.O,PN26。和PN42.OMPa环连接面钢制管法兰盖的型式应符合

图1的规定，尺寸应符合表1~表6的规定

4法兰盖的技术要求

4.1法兰盖的技术要求应符合GB/T9124的规定。

4.2法兰盖在不同温度下的最大无冲击工作压力应符合GB/T9124-200。附录A(标准的附录)的规

定

5标记

5门法兰盖应按公称通径、公称压力、密封面型式代号和标准编号进行标记。

5.2法兰盖密封面的型式代号应符合GB/T9112的规定

5.3标记示例

公称通径80mm、公称压力5.OMPa(506ar)的环连接面钢制管法兰盖:

法兰盖DN80-PN50R1GB/T9123.4--2000

国家质量技术监督局2000一09-28批准
