DB23/T 2774-2020 地貌遥感调查技术要求（1比50 000）

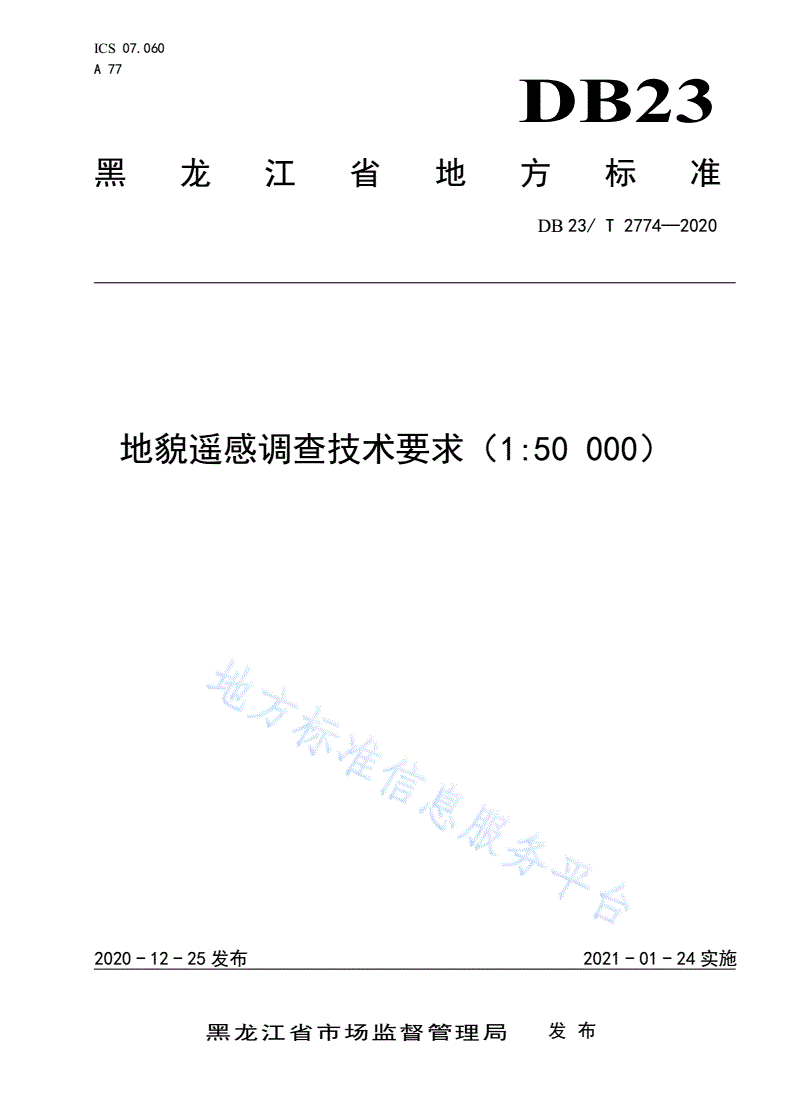

ICS07.060

A77

DB23

黑龙江省地方标准

DB23/T2774—2020

地貌遥感调查技术要求（1:50000）

2020-12-25发布2021-01-24实施

黑龙江省市场监督管理局发布

DB23/T2774—2020

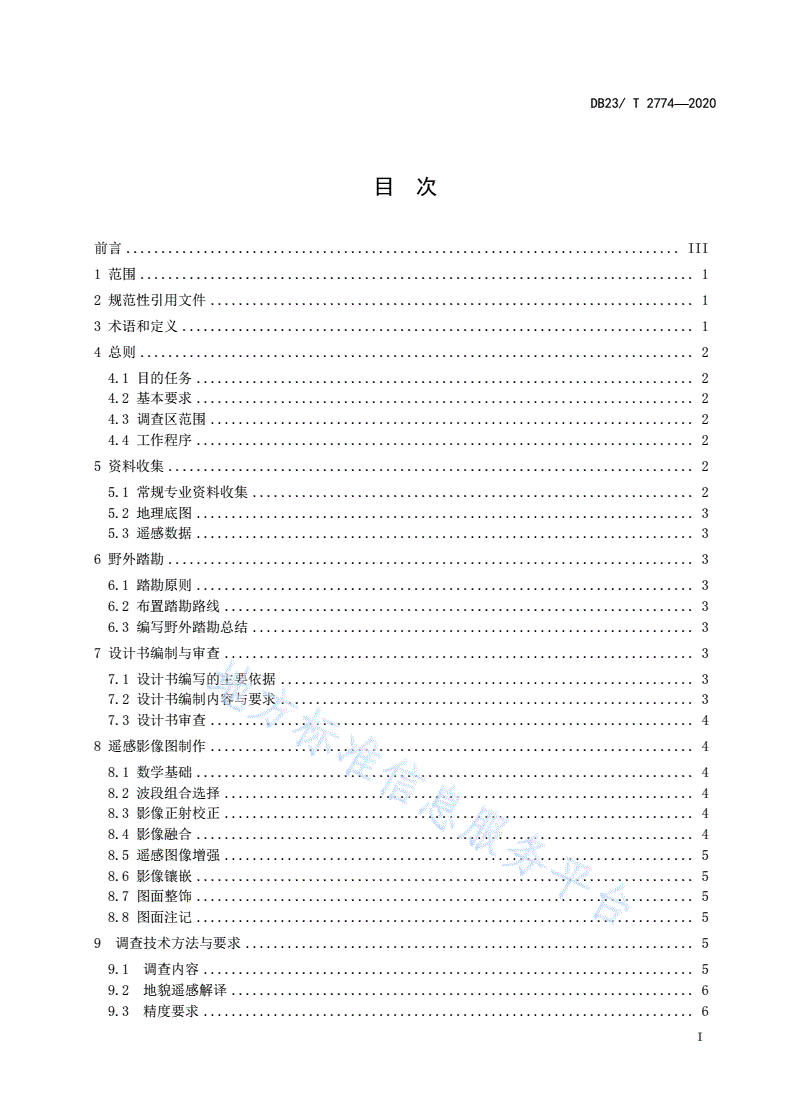

目次

前言...............................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4总则...............................................................................2

4.1目的任务.......................................................................2

4.2基本要求.......................................................................2

4.3调查区范围.....................................................................2

4.4工作程序.......................................................................2

5资料收集...........................................................................2

5.1常规专业资料收集...............................................................2

5.2地理底图.......................................................................3

5.3遥感数据.......................................................................3

6野外踏勘...........................................................................3

6.1踏勘原则.......................................................................3

6.2布置踏勘路线...................................................................3

6.3编写野外踏勘总结...............................................................3

7设计书编制与审查...................................................................3

7.1设计书编写的主要依据...........................................................3

7.2设计书编制内容与要求...........................................................3

7.3设计书审查.....................................................................4

8遥感影像图制作.....................................................................4

8.1数学基础.......................................................................4

8.2波段组合选择...................................................................4

8.3影像正射校正...................................................................4

8.4影像融合.......................................................................4

8.5遥感图像增强...................................................................5

8.6影像镶嵌.......................................................................5

8.7图面整饰.......................................................................5

8.8图面注记.......................................................................5

9调查技术方法与要求................................................................5

9.1调查内容......................................................................5

9.2地貌遥感解译..................................................................6

9.3精度要求......................................................................6

I

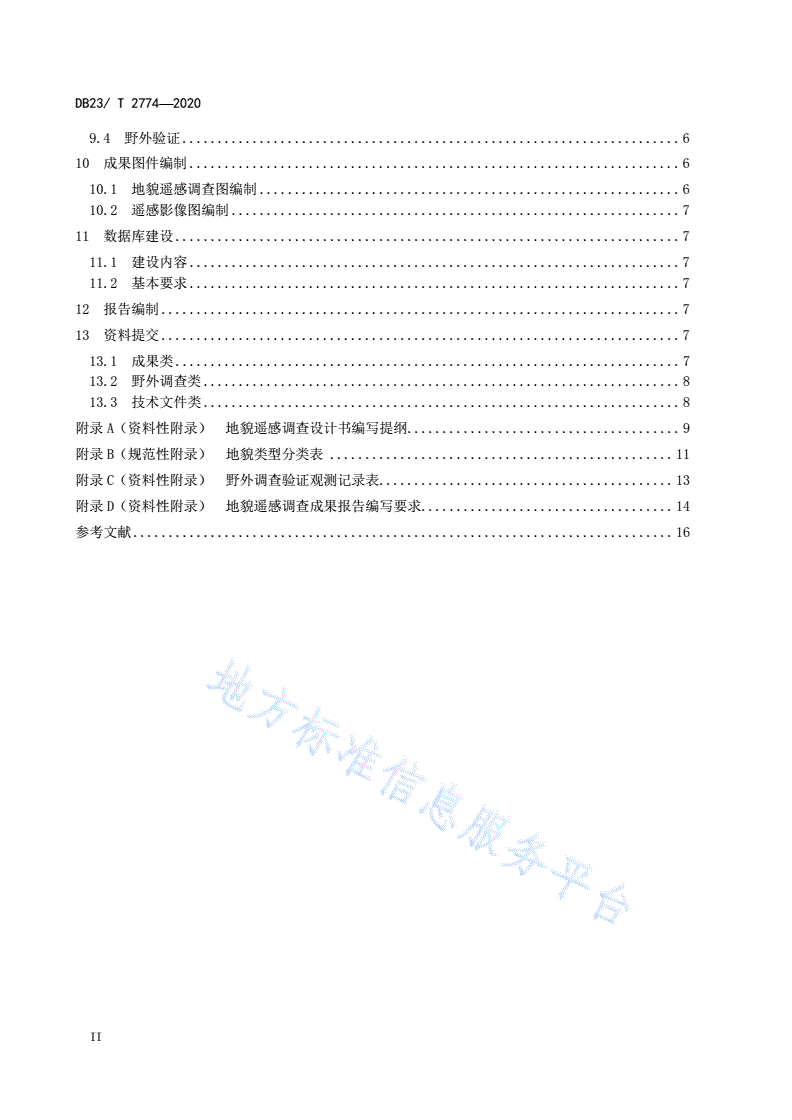

DB23/T2774—2020

9.4野外验证.......................................................................6

10成果图件编制......................................................................6

10.1地貌遥感调查图编制............................................................6

10.2遥感影像图编制................................................................7

11数据库建设........................................................................7

11.1建设内容......................................................................7

11.2基本要求......................................................................7

12报告编制..........................................................................7

13资料提交..........................................................................7

13.1成果类........................................................................7

13.2野外调查类....................................................................8

13.3技术文件类....................................................................8

附录A（资料性附录）地貌遥感调查设计书编写提纲.......................................9

附录B（规范性附录）地貌类型分类表.................................................11

附录C（资料性附录）野外调查验证观测记录表..........................................13

附录D（资料性附录）地貌遥感调查成果报告编写要求....................................14

参考文献.............................................................................16

II

DB23/T2774—2020

前言

本标准依据GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准由黑龙江省自然资源厅提出并归口。

本标准起草单位：黑龙江省自然资源调查院、东北林业大学、哈尔滨师范大学、中国地质调查局牡

丹江自然资源综合调查中心。

本标准主要起草人：王少华、初禹、李继红、郭令芬、李雨柯、丁宇雪、姜侠、周向斌、金晶泽、

穆晶、穆明、高楠、毛龙、杨湘奎、孙毅、杨汉水、薛广垠。

III

DB23/T2774—2020

地貌遥感调查技术要求（1:50000）

1范围

本标准规定了1:50000地貌遥感调查的总则、资料收集、野外踏勘、设计书编制与审查、遥感影像

图制作、调查技术方法与要求、成果图件编制、数据库建设、报告编制、资料提交等要求。

本标准适用于黑龙江省1:50000地貌遥感调查工作，其他比例尺的地质、地貌遥感调查工作可参照

执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T15968遥感影像平面图制作规范

DZ/T0151区域地质调查中遥感技术规定（1:50000）

DD2011-03遥感地质解译方法指南（1:50000-1:250000）

DD2013-12多光谱遥感数据处理技术规程

DD2011-01遥感影像地图制作技术要求（1:50000-1:250000）

3术语和定义

下列术语和定义适用于本文件。

3.1

地貌单元geomorphicunit

描述地貌成因—形态分类划分的单元。按规模大小分为若干等级，可根据不同工作目的、分类的繁

简和比例尺大小要求设定。

3.2

成因类型originalpattern

按照现今地貌形成的原因进行的地貌分类。包括构造地貌、火山地貌、流水地貌、湖成地貌、冰缘

地貌、风成地貌、人工地貌七类。

3.3

形态类型morphologicalpattern

按照形状、坡度、高低形成不同地表起伏的形态。包括中山、低山、丘陵、台地、平原、山间盆地

等。

3.4

1

DB23/T2774—2020

地貌调查点geomorphologicsite

描述地貌因素的野外调查点。包括山地、丘陵、平原、河流阶地、冲洪积扇、湖泊阶地等地形地貌，

火山口、台地、泥砂质沼泽、古河道等微地貌。

4总则

4.1目的任务

地貌遥感调查的目的任务是依据遥感影像并结合相关地质资料进行综合解译，在初步确定调查区内

地貌形态和成因类型的基础上，开展地貌野外实地调查验证和综合研究，进一步确定调查区内的地貌形

态类型、成因类型，调查微地貌分布特征。研究各类地貌的物质形态和形成时代，划分地貌单元，编制

1:50000地貌遥感调查成果图件及调查报告，为优化国土空间规划布局、地貌资源开发利用和保护提

供地学依据。

4.2基本要求

地貌遥感调查工作应遵循给出下列基本要求：

a)应充分收集调查区及周边区域地质、环境地质、地质灾害、岩土工程勘查等成果资料，初步分

析总结地貌形态、成因类型、物质形态、高程、高差、起伏程度，在此基础上开展野外踏勘工

作，建立典型地貌的解译标志。

b)1:50000比例尺遥感地貌解译应使用空间分辨率优于2.5m的遥感影像作为主要的数据源，

同时可采用多种空间分辨率和光谱分辨率的其他影像数据作为辅助解译数据源。

2

c)地貌单元遥感解译边界误差应小于2mm，应勾绘出图斑面积大于4mm的地貌单元。

d)划分一般调查区和重点调查区。一般地区以搜集资料、路线调查和综合编图为主，调查区总体

工作精度应达到1:50000比例尺的要求；对地貌类型复杂、基础设施密集、地质灾害发育的

重点调查区进行重点调查和研究，精度可达1:25000或更大比例尺。

e)野外调查宜采用空间分辨率优于2.5m的正射影像图作为工作底图，或采用1:50000地形图

作为底图。

4.3调查区范围

调查区范围应根据目的任务和实际工作需求确定。可按国际标准图幅、行政区划、地质成矿区带、

自然生态景观区、工程建设区等进行部署。

4.4工作程序

1:50000比例尺地貌遥感解译工作程序为：资料收集、野外踏勘、设计编写、遥感影像图制作、

地貌遥感调查、室内初步解译、野外调查、室内详细解译、成果图件编制、成果报告编写。

5资料收集

5.1常规专业资料收集

包括常规的专业资料、地形图、地质图、地理底图和遥感数据等。有条件的地区可以订购资源三号、

天绘一号等立体像对影像。应包含如下内容：

2

DB23/T2774—2020

a)专业资料有土地、地貌、地质、矿产、土地、水利、旅游、测绘、环境等方面综合性或专项的

调查研究报告、专著、论文及图表，野外实验和室内实验测试资料，中间性综合分析研究成果，

注意收集各专业最新资料和科研成果；

b)地质资料：区域地质、物化遥、水工环、生态地质等基础地质和专项调查研究的原始资料与成

果资料；

c)地形地貌资料：地形图、数字高程模型、地貌图等研究资料。

5.2地理底图

地理底图是系列成果图件的地理基础。采用国家1：50000基础地理数据为基础图件，地理底图各

要素（如居民地、水系、道路、铁路、地貌、等高线、行政界线等）的取舍视成图比例尺及各课题实际

情况具体确定。

5.3遥感数据

选取遥感数据应依据地貌因子可解性而定。依据相关的遥感技术规范要求（参见DZ/T0151、DD

2011-03
