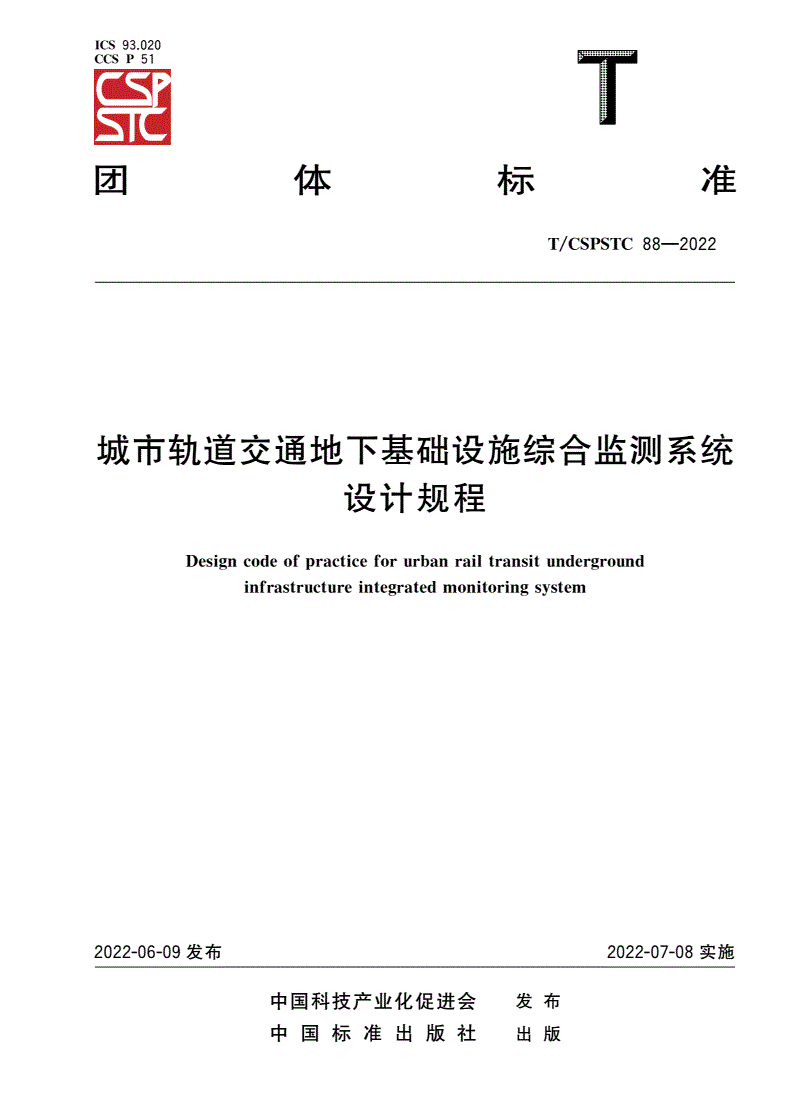

T/CSPSTC 88-2022 城市轨道交通地下基础设施综合监测系统设计规程

ICS93.020

CCSP51

团体标准

/—

TCSPSTC882022

城市轨道交通地下基础设施综合监测系统

设计规程

Desincodeofracticeforurbanrailtransitunderround

gpg

infrastructureinteratedmonitorinsstem

ggy

2022-06-09发布2022-07-08实施

中国科技产业化促进会发布

中国标准出版社出版

/—

TCSPSTC882022

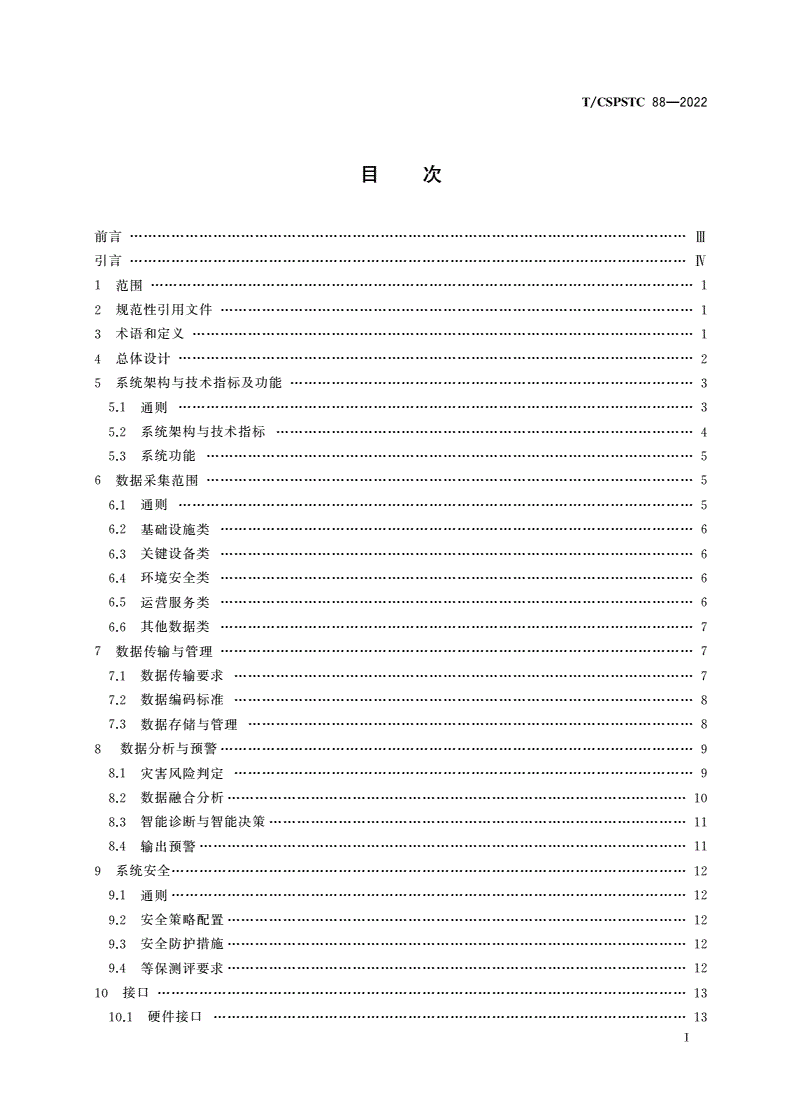

目次

前言…………………………Ⅲ

引言…………………………Ⅳ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4总体设计…………………2

5系统架构与技术指标及功能……………3

5.1通则…………………3

5.2系统架构与技术指标………………4

5.3系统功能……………5

6数据采集范围……………5

6.1通则…………………5

6.2基础设施类…………………………6

6.3关键设备类…………………………6

6.4环境安全类…………………………6

6.5运营服务类…………………………6

6.6其他数据类…………………………7

7数据传输与管理…………………………7

7.1数据传输要求………………………7

7.2数据编码标准………………………8

7.3数据存储与管理……………………8

8数据分析与预警…………………………9

8.1灾害风险判定………………………9

8.2数据融合分析………………………10

8.3智能诊断与智能决策………………11

8.4输出预警……………11

9系统安全…………………12

9.1通则…………………12

9.2安全策略配置………………………12

9.3安全防护措施………………………12

9.4等保测评要求………………………12

10接口……………………13

10.1硬件接口…………………………13

Ⅰ

/—

TCSPSTC882022

10.2软件接口…………………………13

10.3系统接口…………………………14

参考文献……………………15

Ⅱ

/—

TCSPSTC882022

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由中铁第四勘察设计院集团有限公司提出。

本文件由中国科技产业化促进会归口。

:、、

本文件起草单位中铁第四勘察设计院集团有限公司南京派光智慧感知信息技术有限公司中设

()、、、

工程咨询重庆股份有限公司中国建设基础设施有限公司福州轨道交通设计院有限公司深圳市地

、、、

铁集团有限公司深圳地铁运营集团有限公司中铁第六勘察设计院集团有限公司中铁一局集团电务

、、、

工程有限公司中铁七局集团电务工程有限公司中铁六局集团有限公司中国建筑西南勘察设计研究

、、、()、

院有限公司成都盛锴科技有限公司武汉容晟吉美科技有限公司铁科院深圳研究设计院有限公司

、、

苏州南智传感科技有限公司核工业湖州勘测规划设计研究院股份有限公司杭州鲁尔物联科技有限公

、、、、、

司中铁科学研究院有限公司福州地铁集团有限公司南京航空航天大学深圳大学西安市轨道交通

、、、

集团有限公司南京地铁建设有限责任公司长沙市轨道交通集团有限公司标准联合咨询中心股份公

、。

司创新联盟认证中心有限公司

:、、、、、、、、、、

本文件主要起草人邱绍峰朱丹耿明程春阳王列伟陈军宫志群杨建国姜宝臣李增全

、、、、、、、、、、、、、、

郭新伟郭钦李成洋刘奥刘曦洋郭峰李鹏飞谭全民彭勇王智福代彤杨凯唐加功顾问天

、、、、、、、、、、、、、、

魏广庆朱伟胡辉刘建利李伟吴国强刘树亚李围张超逸熊晓晖黄建辉葛铁军黄珂刘红波

、、、、、、、、、、、、、

杨立涛高明显谢春晖蔡金山郭冬冬张志安周虎肖潜飞光振雄雷崇董云松郜永杰殷勤

、、、、、、、、、、、、

周明翔李加祺冯诗洋魏玉省刘国彦李庆锋黄茂飞周小斌姚应峰王康任刘丰贾立翔

、、、、、、、、、、、、、、

许勇廖永亮舒冬丁剑博胡立翔郭文浩陈东李思杉梁斌罗先猛郑善喜张亮夏宝前邹恒

、、、、、、、、、、、、、、

高春良谢利明叶冠宏完颜靖朱冬何杰陈荣顺游鹏辉应颖程思宇张明代刚种传强谢钦

、、、、、。

李威石航王德威赵文涛张昕卢成绪

Ⅲ

/—

TCSPSTC882022

引言

、、,

城市轨道交通地下基础设施灾害具有难发现易扩大难防控的特点随着地下基础设施的规模继

,。,

续扩大和运营时间的不断延长运营安全风险大大增加目前国内外主要采用增加监控手段和人工巡

,、、、

检的方式对风险进行管控存在风险监控不全面感知能力不足危险识别程度不够缺少大数据分析能

、,。

力数据之间相互独立关联不足等问题因此有必要建立城市轨道交通地下基础设施综合监测系统

(),

城市轨道交通综合监控系统ISCS基于大型的监控软件平台通过专用的接口设备与若干子系统

,,,、

接口采集城市轨道交通各子系统的数据实现在同一监控工作站上监控多个专业调度协调和联动多

,。

系统的集成系统主要面向日常运营的监视和控制以及紧急突发事件处理城市轨道交通地下基础设

、,

施综合监测系统主要面向致灾因子风险高承载环境弱的灾害风险事件相较于城市轨道交通综合监控

(),、,

系统ISCS更着力于系统安全灾害防控防止发生可能危及行车安全和造成严重的生命财产损失的

灾害。

,

城市轨道交通地下基础设施综合监测系统尚未形成业内统一的实施标准不同的监测系统从顶层

、,,

设计到数据编码格式数据交换标准等均不相同导致不同的监测系统之间的信息交互不通畅且没有

,,。,

实现基于物联网的智慧城市监测管理技术导致后期应用范围狭隘不具备可扩充性等问题因此有

,。

必要针对城市轨道交通地下基础设施综合监测系统制定相应的技术标准

,、

本文件参考国内外有关标准对城市轨道交通地下基础设施综合监测系统的总体设计系统架构与

、、、、、,

技术指标及功能数据采集范围数据传输与管理数据分析与预警系统安全接口等做出规定旨在建

,

立可用于指导后续相关平台建设的统一性与规范性实施准则可以保证后续建设的监测系统能够与现

,“”,

有系统对接破除数据孤岛现象实现基于物联网与互联网等技术的城市轨道交通地下基础设施智能

监测与服务。

Ⅳ

/—

TCSPSTC882022

城市轨道交通地下基础设施综合监测系统

设计规程

1范围

、、

本文件规定了城市轨道交通地下基础设施综合监测系统的总体设计系统架构与技术指标及功能

、、、、。

数据采集范围数据传输与管理数据分析与预警系统安全接口的要求

、(

本文件适用于新建扩建和改建的城市轨道交通地下基础设施运营阶段含地铁及与地铁衔接的地

)。

下综合体综合监测系统工程的设计

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/()

所有部分工业控制系统信息安全

GBT30976

3术语和定义

下列术语和定义适用于本文件。

3.1

城市轨道交通地下基础设施urbanrailtransitunderroundinfrastructure

g

()。

城市轨道交通及与其衔接的地下建构筑物设施

:、()、、、、()。

注包括区间车站结构含综合体隧道结构轨道系统机电设备接触网轨系统等

3.2

运行状态安全oerationstatussecurit

py

、、。

通过综合监测风险分析应急处置等相关安全措施保障设备设施系统运行的安全

3.3

灾害风险disasterrisk

(),、,

由于系统失衡系统正常功能受到影响或受到外因干扰致使系统的结构功能遭到破坏人类生

、。

命财产造成破坏损失的隐患

3.4

城市轨道交通地下基础设施综合监测系统urbanrailtransitunderroundinfrastructureinterated

gg

monitorinsstem

gy

,

基于大数据的监测信息系统通过对城市轨道交通运营期间的各类设施设备安全状态进行数据采

、,、、。

集传输与分析实现灾害预警快速评估智能决策与快速构建应急预案的集成系统

:。

注简称综合监测系统

3.5

城市轨道交通综合监控系统urbanrailtransitinteratedsuervisioncontrolsstem

gpy

,,

基于大型的监控软件平台通过专用的接口设备与若干子系统接口采集城市轨道交通各子系统的

1
