FZ/T 10020-2020 纺织经纱上浆用聚丙烯酸类浆料试验方法 黏度测定

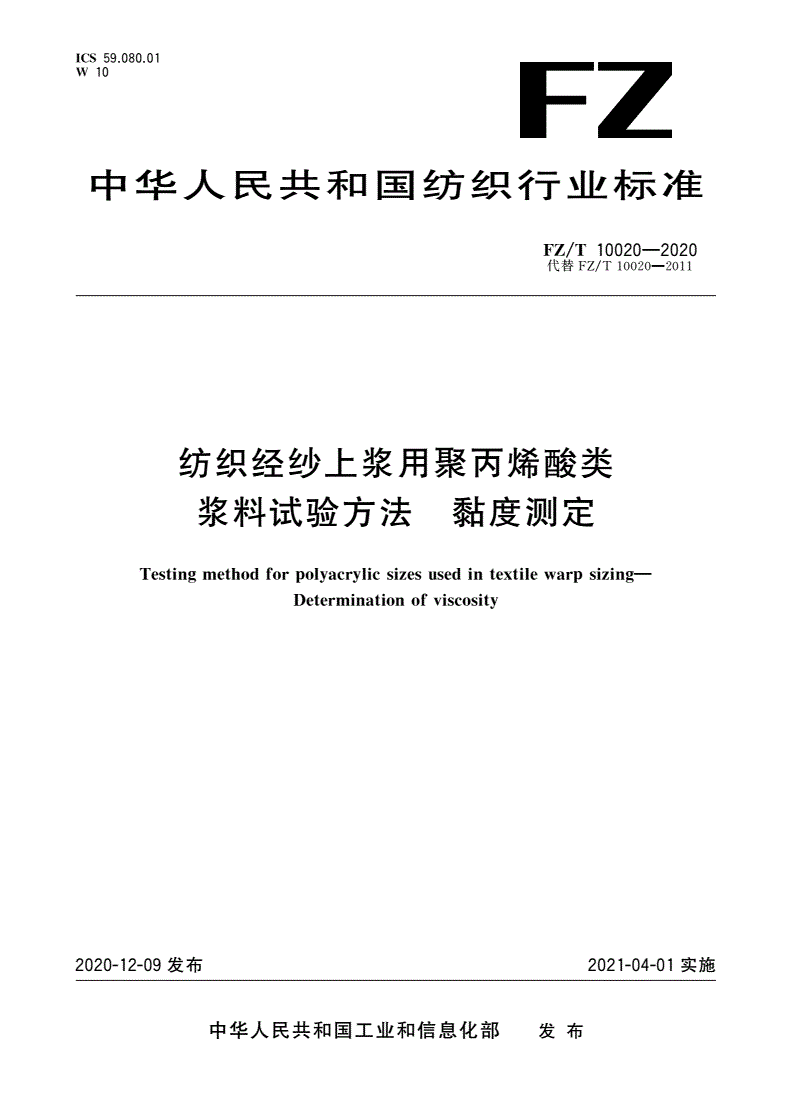

ICS59.080.01

w10

t-Z

中华人民共和国纺织行业标准

FZ/T10020一2020

代替FZ/T10020一2011

纺织经纱上浆用聚丙烯酸类

浆料试验方法黠度测定

Testingmethodforpolyacrylicsizesusedintextilewarpsizing一

Determinationofviscosity

2020-12-09发布

2021-04-01实施

中华人民共和国工业和信息化部

发布

FZ/T10020-2020

前言

本标准按照GB/T1.1-2009给出的规则起草．

本标准代替FZ/T10020-2011《纺织上浆用聚丙烯酸类浆料试验方法黠度测定L与

FZ/T10020-2011相比，主要技术变化如下：

一一标准名称调整为《纺织经纱上浆用聚丙烯酸类浆料试验方法勤度测定h

一一调整了标准范围；

一一规范了试样准备（见5.1～5.2)I

一一调整了结果表示（见7.2)

一一增加了附录A（资料性附录〉．

本标准由中国纺织工业联合会提出．

本标准由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC209/SC10）归口．

本标准起草单位：上海新齐力助剂科技有限公司、河南新野纺织股份有限公司、佛山中纺联检验技

术服务有限公司、湖北佳特新材料有限公司、中国棉纺织行业协会、上海市纺织工业技术监督所．

本标准主要起草人z路彦景、洪育贤、杨志戚、张志荣、丁成城、和圆圆、张宝庆．

本标准所代替标准的历次版本发布情况为：

一－FZ/T10020-2011.

I

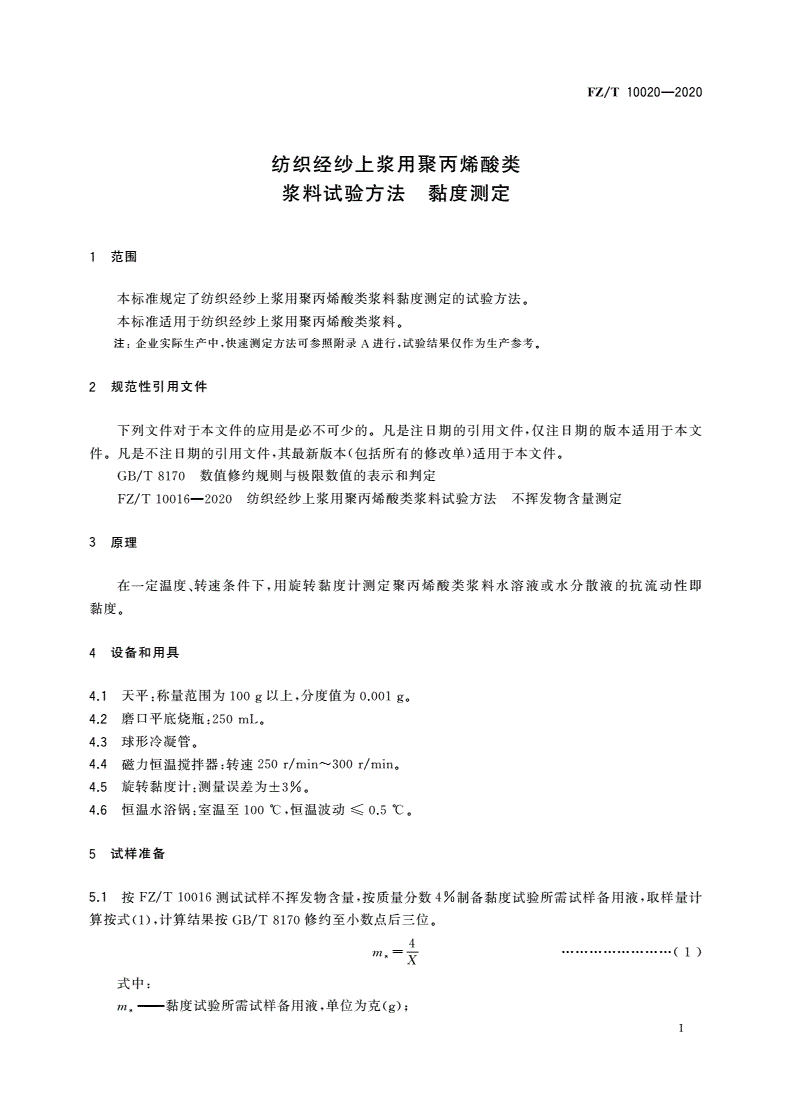

FZ/T10020-2020

纺织经纱上浆用聚丙烯酸类

浆料试验方法黠度测定

1范围

本标准规定了纺织经纱上浆用聚丙烯酸类浆料蒙古度测定的试验方法．

本标准适用于纺织经纱上浆用聚丙烯酸类浆料．

注2企业实际生产中，快速测定方法可参照附录A进行，试验结果仅作为生产参考．

2规范性引用文件

下列文件对于本文件的应用是必不可少的．凡是注日期的引用文件，仅注日期的版本适用于本文

件．凡是不注日期的引用文件，其最新版本〈包括所有的修改单）适用于本文件．

GB/T8170数值修约规则与极限数值的表示和判定

FZ/T10016-2020纺织经纱上浆用聚丙烯酸类浆料试验方法不挥发物含量测定

3原理

在一定温度、转速条件下，用旋转蒙古度计测定聚丙烯酸类浆料水溶液或水分散液的抗流动性即

秸度．

4设备和用具

4.1天平：称量范围为100g以上，分度值为0.001g.

4.2磨口平底烧瓶：250mL.

4.3球形冷凝管．

4.4磁力恒温搅拌器g转速250r/min~300r/min.

4.5旋转载度计：测量误差为士3%.

4.6恒温水浴锅3室温至100℃，恒温波动ζo.s·c.

5试样准备

5.1按FZ/T10016测试试样不挥发物含量，按质量分数4%制备勤度试验所需试样备用液，取样量计

算按式(1），计算结果按GB/T8170修约至小数点后三位．

m=-4….(1)

.x

式中z

m,黠度试验所需试样备用液，单位为克（g);

FZ/T10020-2020

X一一测试试样不挥发物含量，%．

5.2按5.1计算结果称取黠度试验所需试样备用液，精确至0.001g，放入250mL磨口平底烧瓶中，加

蒸馆水，使水的质量与所称试样备用液质量之和为100g（质量分数4%），加冷凝回流装置在磁力搅拌

器上，边加热边搅拌至55℃～60℃，继续搅拌直至试样全部溶解或分散均匀，制成试样工作液．

5.3取下磨口平底烧瓶，冷却至30℃士0.5℃，试样工作液放置在水浴锅内保温待测（30℃士0.5℃）．

6撞作程序

6.1按旋转带度计所规定的操作方法对秸度计进行校正调零．

6.2使测定器及转筒的温度为30·c土0.5℃．

6.3将试样工作液倒入测定器中，把测定器中转筒上的钢丝挂到转轴的挂钩上，启动电机，用手左右移

动测定器，使转筒处于测定器中心，待指针稳定后即可读数．

注：读数应在刻度盘的20.%～85.%范围内，否则应更换测定稽及转筒，重新试验．

6.4使用完毕，用蒸馆水或去离子水清洗测定器和转桶．

6.5重复6.3～6.4，对同一试样进行平行试验．

7结果计算和表示

7.1结果计算

7.1.1试样黠度计算按式（2），计算结果按GB/T8170修约至小数点后一位．

17=a•f…-(2)

式中2

平一一试样秸度，单位为毫帕·秒（mPa•s);

a一一黠度计刻度盘上的读数；

f一一－校正因子，按仪器说明书执行。

7.1.2平行试验的相对偏差率计算按式〈白，计算结果按GB/T8170修约至小数点后一位．

lllIl

二

「

-

,×nunu

d

一

一

--

-

一

,,,

忖

nL·-<3)

ny

式中g

d一一二次平行试验所测结果的相对偏差率，%；

和一一平行试验第一次蒙古度实测值，单位为毫帕秒（mPa•s);

1/2一一平行试验第二次黠度实测值，单位为毫帕秒（mPa•s).

7.2结果表示

7.2.1当平行试验结果的相对偏差率ζ10.0%时，秸度取平行试验的算术平均值为试验结果．

7.2.2当平行试验结果的相对偏差率＞I0.0%时，则按6.1～6.5操作程序进行第二组平行试验．

7.2.3当第二组平行试验结果的相对偏差率运10.0%时，秸度取第二组平行试验的算术平均值为试验

结果z当第二组平行试验结果的相对偏差率＞I0.0%时，黠度按二组平行试验的算术平均值为试验结

果，并在报告中注明情况．

FZ/T10020-2020

8试验报告

试验报告应包括以下内容2

a)试验依据本标准的编号（FZ/T10020-2020);

b)试样的详细描述，如产品代号、批号、生产日期等；

c)试验秸度计型号、转速、转子型号、黠度值原始数据，测试方法和其对应测定结果；

d)任何偏离本标准的细节及试验中的异常现象；

e)试验日期与试验者等．

3

FZ/T10020-2020

附最A

（资料性附豪）

纺织经纱上浆用’E丙烯酸类浆料’自度快速测定的试验方法

A.1范围

本标准适用于纺织经纱的上浆用液态聚丙烯酸类浆料．

A.2原理

在一定温度、转速条件下，用旋转载度计测定聚丙烯酸类浆料水溶液或水分散液的抗流动性即

黠度．

A.3设备和用具

A.3.1旋转黠度计2测量误差为士3%.

A.3.2手持式折光仪即孚持式糖度计z测量范围为0～32%，精度为土0.2.

A.3.3天平：称量范围为100g以上，分度值为0.01g.

A.3.4恒温水浴锅：室温至100℃，恒温波动ζ0.5℃．

A.3.5玻璃烧杯：100mL.

A.3.6滴管．

A.4试样准备

A.4.1称取50g的试样备用液，按FZ/T10016-2020附录A测试试样备用液不挥发物含且·

A.4.2将测好不挥发物含量的试样备用液加蒸馆水稀释，按照A.4.1的方法测试稀将后的试样的不挥

发物含量，直到不挥发物含量为14%土0.2%，制成试样工作液．

A.4.3将试样工作液放置在水浴锅内，至40℃土0.5℃，保温待测．

A.5操作程序

A.5.1蒙古度计校正调零．

A.5.2使测定器及转筒的温度为40℃士0.5℃．

A.5.3将试样工作液倒入测定器中，把测定器中转筒上的钢丝挂到转轴的挂钩上，启动电机，用手左右

移动测定器，使转筒处于测定器中心，待指针稳定后即可读数．

注：读数应在刻度盘的20.%～85.%范围内，否则应更换测定糖及转筒，重新试验．

A.5.4使用完毕，用蒸馆水或去离子水清洗测定器和转桶．

A.5.5重复A.5.3～A.5.4，对同一试样进行平行试验．

4

FZ/T10020-2020

A.6结果计算和表示

A.6.1结果计算

A.6.1.1试样薪度计算按式（A.l），计算结果按GB/T8170修约至小数点后一位．

市＝a•f··(A.1)

式中2

？一一试样勤度，单位为毫帕秒（mPa•s);

a一一秸度计刻度盘上的读数F

f一一校正因子，按仪器说明书执行．

A.6.1.2平行试验结果的相对偏差率计算按式（A.2），计算结果按GB/T8170修约至小数点后一位．

llttll

「

JU’-

咱

-×nunu

i

一

-

--..(A.2)

,,,

忖

nL

n7

式中z

d一一二次平行试验所测结果的相对偏差率，%；

市1一一平行试验第一次黠度实测值，单位为毫帕秒（mPa•s);

1/2一一平行试验第二次黠度实测值，单位为毫帕秒（mPa•s).

A.6.2结果表示

A.6.2.1当平行试验结果的相对偏差率ζ10.0%时，黠度取平行试验的算术平均值为试验结果．

A.6.2.2当平行试验结果的相对偏差率＞10.0%时，则按A.5.1～A.5.5操作程序进行第二组平行

试验．

A.6.2.3当第二组平行试验结果的相对偏差率ζ10.0%时，带度取第二组平行试验的算术平均值为试

验结果；当第二组平行试验结果的相对偏差率＞l0.0%时，事古度按二组平行试验的算术平均值为试验结

果，并在报告中注明情况．

A.7试验报告

试验报告应包括以下内容g

a)试验依据本标准的编号（FZ/T10020-2020);

b)试样的详细描述，如产品代号、批号、生产日期等；

c)试验带度计型号、转速、转子型号、带度值原始数据，测试方法和其对应测定结果；

d)任何偏离本标准的细节及试验中的异常现象；

e)试验日期与试验者等．

5
