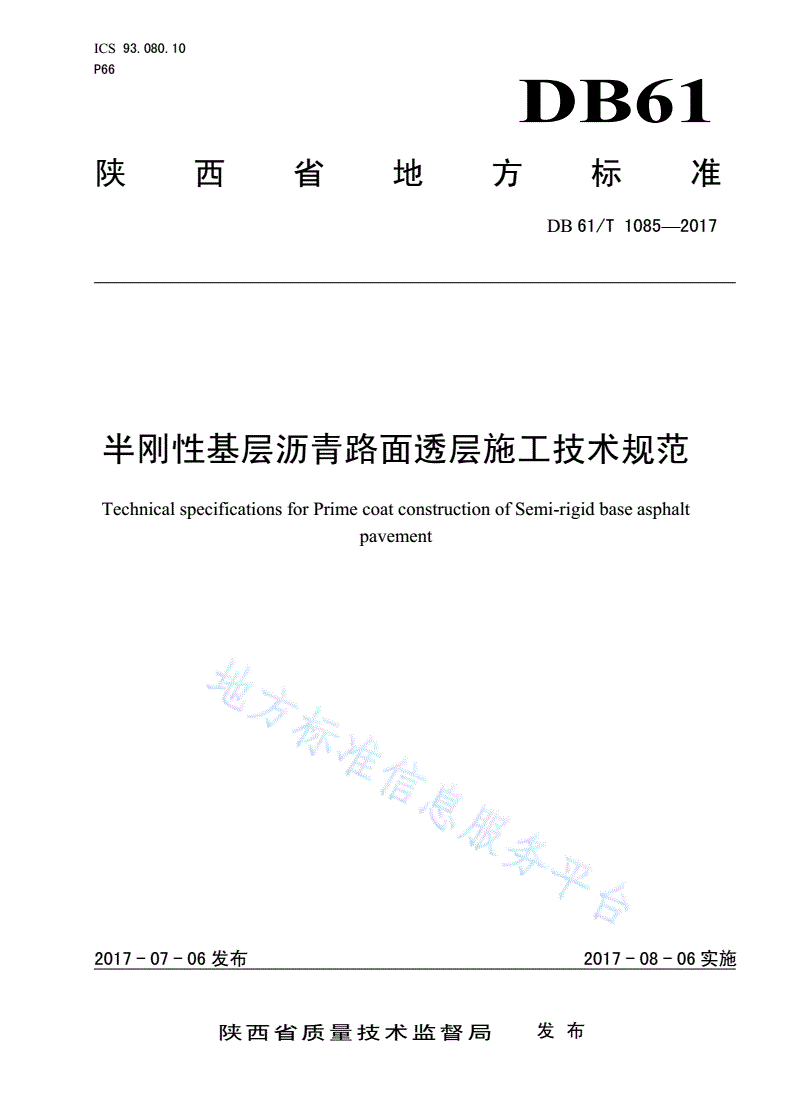

DB61/T 1085-2017 半刚性基层沥青路面透层施工技术规范

ICS93.080.10

P66

DB61

陕西省地方标准

DB61/T1085—2017

半刚性基层沥青路面透层施工技术规范

TechnicalspecificationsforPrimecoatconstructionofSemi-rigidbaseasphalt

pavement

2017-07-06发布2017-08-06实施

陕西省质量技术监督局发布

DB61/T1085—2017

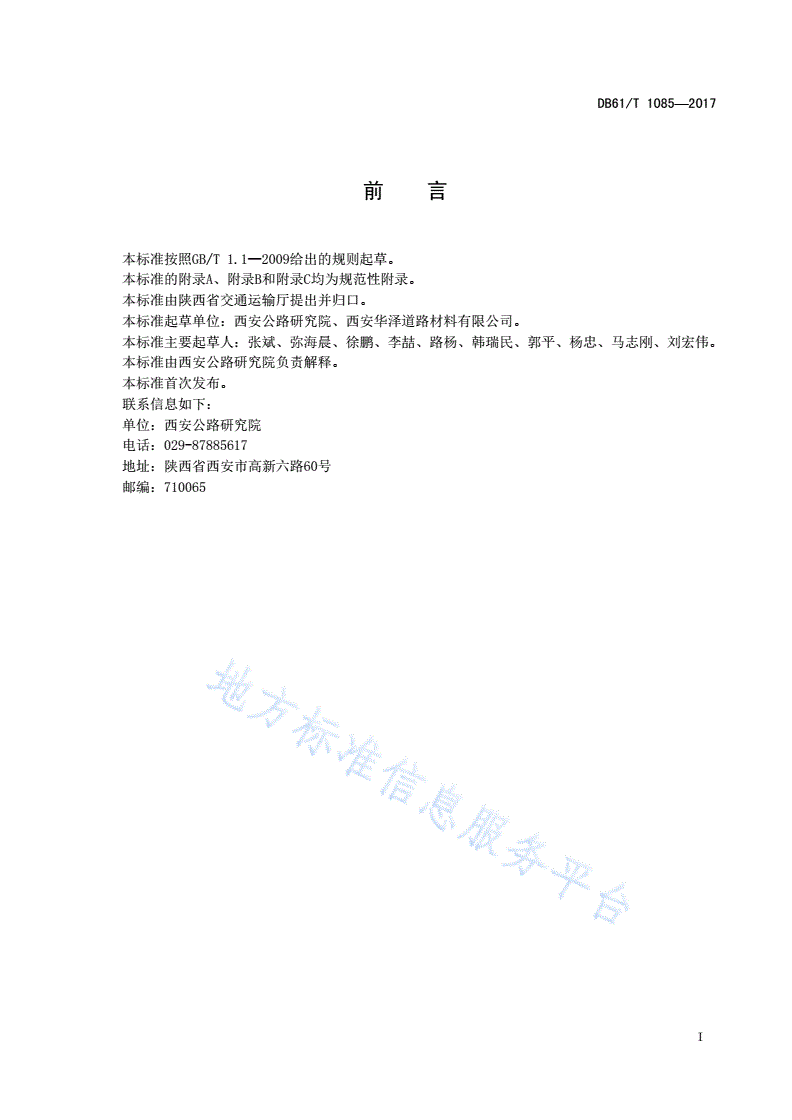

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准的附录A、附录B和附录C均为规范性附录。

本标准由陕西省交通运输厅提出并归口。

本标准起草单位：西安公路研究院、西安华泽道路材料有限公司。

本标准主要起草人：张斌、弥海晨、徐鹏、李喆、路杨、韩瑞民、郭平、杨忠、马志刚、刘宏伟。

本标准由西安公路研究院负责解释。

本标准首次发布。

联系信息如下：

单位：西安公路研究院

电话：029-87885617

地址：陕西省西安市高新六路60号

邮编：710065

I

DB61/T1085—2017

半刚性基层沥青路面透层施工技术规范

1范围

本标准规定了半刚性基层沥青路面透层施工的术语和定义、材料、施工、质量管理与检查验收。

本标准适用于半刚性基层沥青路面透层施工。级配碎石基层沥青路面透层施工参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGD50公路沥青路面设计规范

JTGE20—2011公路工程沥青及沥青混合料试验规程

JTGE60公路路基路面现场测试规程

JTG/TF20公路路面基层施工技术细则

JTGF40—2004公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTGH10公路养护技术规范

JTGH20公路技术状况评定标准

3术语和定义

下列术语和定义适用于本文件。

3.1

透层primecoat

在沥青路面基层上喷洒透层油而形成的透入基层表面一定深度的薄层。

3.2

透层油primingoil

高渗透乳化沥青、煤油稀释沥青以及普通乳化沥青等用于沥青路面基层的透层材料。

3.3

高渗透乳化沥青highpenetrationemulsifiedbitumen

掺有增渗、增强材料，具有良好的渗透、固结等功能的乳化沥青，分为稀释类高渗透乳化沥青以及

非稀释类高渗透乳化沥青。

3.4

煤油稀释沥青keroseneliquidbitumen

1

DB61/T1085—2017

用煤油将石油沥青稀释而成的沥青产品。

3.5

普通乳化沥青commonemulsifiedbitumen

用于透层的喷洒型慢裂乳化沥青。

4材料

4.1一般规定

4.1.1透层油不应采用煤沥青、煤焦油等具有毒性的材料。

4.1.2高速、一级公路半刚性基层沥青路面透层应使用高渗透乳化沥青，二级及二级以下等级公路半

刚性基层沥青路面透层可选用煤油稀释沥青以及普通乳化沥青。

4.1.3透层油出厂应附有质量检验单，到场后应对其进行检验验收。

4.1.4透层油应使用专用储存罐，并设置标示牌，标示内容包括材料名称、规格、用途、产地等。

4.2沥青

透层油用道路石油沥青技术要求应符合JTGF40—2004中表4.2.1-2的规定。

4.3高渗透乳化沥青

高渗透乳化沥青技术要求应符合表1的规定。

表1高渗透乳化沥青技术要求

品种及代号

试验项目试验方法

非稀释类稀释类

破乳速度慢裂JTGE20—2011（T0658—1993）

粒子电荷阳离子（+）、阴离子（-）或非离子JTGE20—2011（T0653—1993）

筛上残留物（1.18mm筛）≤0.1%JTGE20—2011（T0652—1993）

道路标准黏度计C25.38s～20sJTGE20—2011（T0621—1993）

粘度

恩格拉粘度计E251～6JTGE20—2011（T0622—1993）

蒸发残留物含量≥40%JTGE20—2011（T0651—1993）

60（0.1mm）～100（0.1mm）～

蒸发残针入度（25℃，5s，100g）JTGE20—2011（T0604—2011）

100（0.1mm）300（0.1mm）

留物

软化点（R&B）≥42℃—JTGE20—2011（T0606—2011）

延度（15℃）≥40cmJTGE20—2011（T0605—2011）

1d储存稳定性a≤1%JTGE20—2011（T0655—1993）

渗透性≥0.2cm/min见附录A

固结性b≤70g见附录B

a该项指标为可选要求。

b该项指标为可选要求。

4.4煤油稀释沥青

宜采用航空煤油作为稀释剂，其技术要求应符合表2的规定。

2

DB61/T1085—2017

表2煤油稀释沥青技术要求

试验项目技术要求试验方法

粘度C25.5＜20sJTGE20—2011（T0621—1993）

225℃前＞15%

蒸馏体积315℃前＞30%JTGE20—2011（T0632—1993）

360℃前＞35%

针入度（25℃，5s，100（0.1mm）～

JTGE20—2011（T0604—2011）

蒸馏后残留物100g）300（0.1mm）

延度（25℃）＞60cmJTGE20—2011（T0605—2011）

闪点＞30℃JTGE20—2011（T0633—1993）

含水率≤0.2%JTGE20—2011（T0612—1993）

4.5普通乳化沥青

透层油用普通乳化沥青技术要求应符合JTGF40—2004表4.3.2中喷洒用慢裂乳化沥青（PA-2、PN-2、

PC-2）的规定。

5透层油加工、储存及运输

5.1一般规定

5.1.1透层油应采用专用的加工、储存设备，并应配备消防设施。

5.1.2透层油批量加工前应进行试加工，检查生产设备，检验材料配比。

5.1.3透层油加工、储存及运输前应清洗相应设备。

5.2加工

5.2.1透层油生产宜采用工厂加工。

5.2.2透层油生产设备产能宜不小于6t/h。

5.2.3高渗透乳化沥青和普通乳化沥青加工中应按试加工确定的乳化剂掺量严格控制。

5.2.4稀释类高渗透乳化沥青及煤油稀释沥青宜采用胶体磨在通风环境中加工，并严格控制沥青温度。

5.3储存

5.3.1透层油储存罐容量不小于20t，并应带搅拌或循环设备。

5.3.2透层油储存不宜超过15d，储存期间应每天搅拌或循环1h以上。

5.4运输

5.4.1透层油运输宜采用专用罐车。

5.4.2透层油运输罐容积应不小于20t，运输过程中卸料口应铅封。

6施工

6.1一般规定

6.1.1应铺筑试验段，试验段长度不得少于
