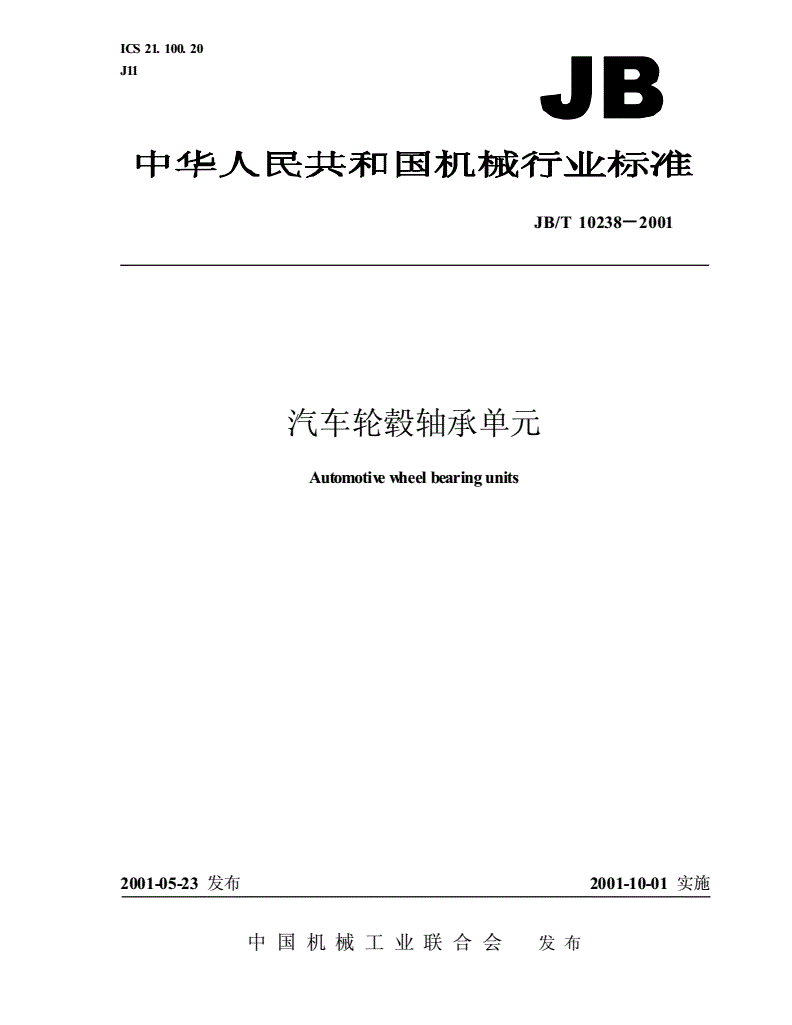

JB/T 10238-2001 汽车轮毂轴承单元

ICS21.100.20

J11

JB/T10238－2001

汽车轮毂轴承单元

Automotivewheelbearingunits

2001-05-23发布2001-10-01实施

中国机械工业联合会发布

JB/T10238－2001

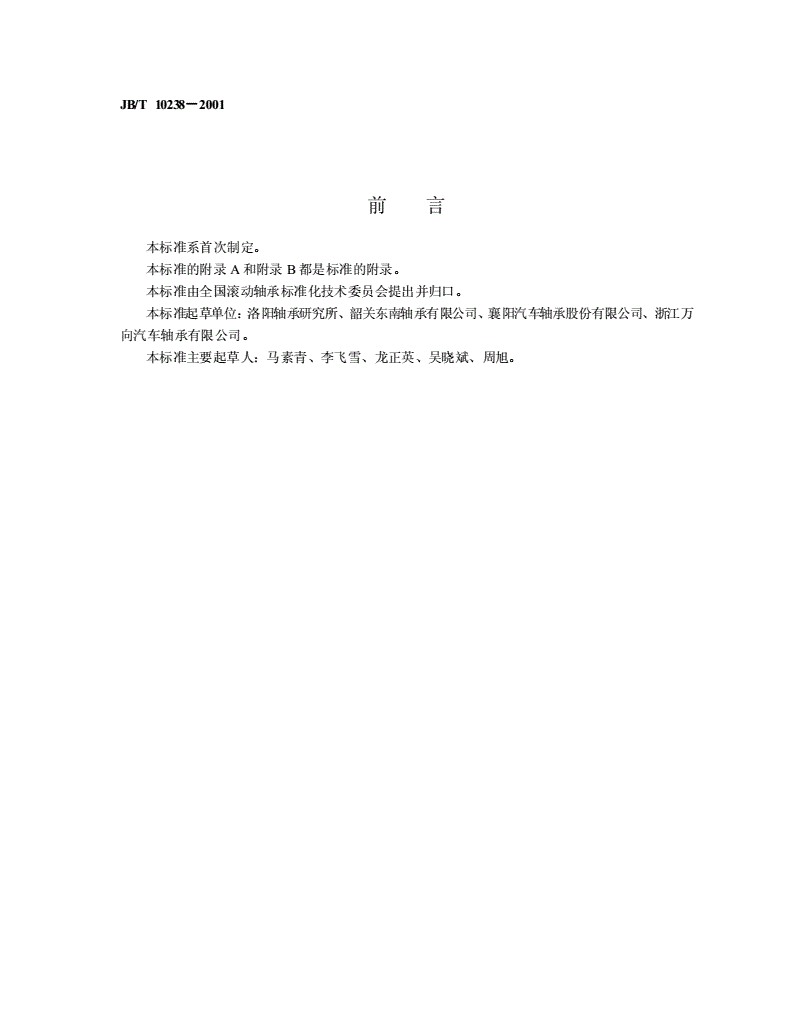

前言

本标准系首次制定。

本标准的附录A和附录B都是标准的附录。

本标准由全国滚动轴承标准化技术委员会提出并归口。

本标准起草单位：洛阳轴承研究所、韶关东南轴承有限公司、襄阳汽车轴承股份有限公司、浙江万

向汽车轴承有限公司。

本标准主要起草人：马素青、李飞雪、龙正英、吴晓斌、周旭。

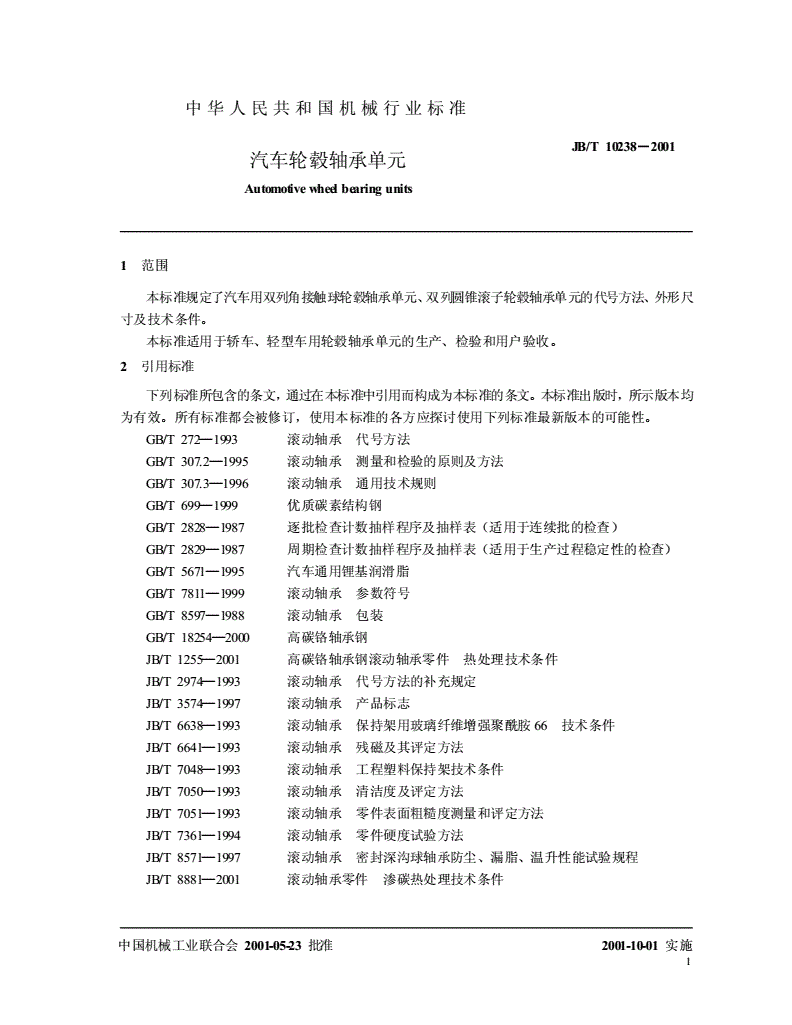

中华人民共和国机械行业标准

JB/T10238－2001

汽车轮毂轴承单元

Automotivewheelbearingunits

1范围

本标准规定了汽车用双列角接触球轮毂轴承单元、双列圆锥滚子轮毂轴承单元的代号方法、外形尺

寸及技术条件。

本标准适用于轿车、轻型车用轮毂轴承单元的生产、检验和用户验收。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T272—1993滚动轴承代号方法

GB/T307.2—1995滚动轴承测量和检验的原则及方法

GB/T307.3—1996滚动轴承通用技术规则

GB/T699—1999优质碳素结构钢

GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）

GB/T2829—1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）

GB/T5671—1995汽车通用锂基润滑脂

GB/T7811—1999滚动轴承参数符号

GB/T8597—1988滚动轴承包装

GB/T18254—2000高碳铬轴承钢

JB/T1255—2001高碳铬轴承钢滚动轴承零件热处理技术条件

JB/T2974—1993滚动轴承代号方法的补充规定

JB/T3574—1997滚动轴承产品标志

JB/T6638—1993滚动轴承保持架用玻璃纤维增强聚酰胺66技术条件

JB/T6641—1993滚动轴承残磁及其评定方法

JB/T7048—1993滚动轴承工程塑料保持架技术条件

JB/T7050—1993滚动轴承清洁度及评定方法

JB/T7051—1993滚动轴承零件表面粗糙度测量和评定方法

JB/T7361—1994滚动轴承零件硬度试验方法

JB/T8571—1997滚动轴承密封深沟球轴承防尘、漏脂、温升性能试验规程

JB/T8881—2001滚动轴承零件渗碳热处理技术条件

中国机械工业联合会2001-05-23批准2001-10-01实施

1

JB/T10238－2001

3符号和缩略语

除下列符号外，本标准所引用的其他参数符号见GB/T7811。

注：除另有说明外，图中所示符号及表中所列示值均表示公称尺寸。

d：轴承内径

D：轴承外径

B：轴承内圈总宽

C：轴承外圈宽度

F：凸缘外径

G：凸缘螺孔中心圆直径

N：螺孔直径

I：基准端面到安装平面的距离

Kia1、Kia2：成套轴承单个内圈的径向跳动

Kia1–Kia2：内圈径向跳动相互差

dmp1–dmp2：轴承平均内径相互差

4代号方法

汽车轮毂轴承单元代号由轴承单元类型代号、表示轴承单元配合安装特征的尺寸和后置代号组成。

其排列顺序按表1。

表1

轴承单元基本代号后置代号

类型代号表示轴承单元配合安装特征的尺寸后置代号

4.1类型代号

类型代号用字母表示，见表2。

表2

类型代号含义

DAC双列角接触球轴承单元

DACF外圈带凸缘的双列角接触球轴承单元

DU双列圆锥滚子轴承单元

DUF外圈带凸缘的双列圆锥滚子轴承单元

4.2尺寸代号

尺寸代号由七位阿拉伯数字表示，前两位数字表示轴承单元内径d的毫米数，中间三位数字表示轴

承单元外径D（外圈带凸缘型表示凸缘外径F）的毫米数，后两位数字表示轴承单元宽度B或C最大

值的毫米数。

4.3后置代号

后置代号是轴承单元在结构、尺寸、公差和技术要求等有改变时，在其基本代号后添加的补充代号，

2

JB/T10238－2001

后置代号其排列顺序及含义按GB/T272、JB/T2974的规定。

4.4示例

DAC3406437

轴承单元宽度为37mm

轴承单元外径为64mm

轴承单元内径为34mm

双列角接触球轴承单元

DAC3006037X1

外径为60.03mm非标准

轴承单元宽度37mm

轴承单元外径为60mm

轴承单元内径为30mm

双列角接触球轴承单元

5外形尺寸

5.1双列角接触球轴承单元（见图1）

双列角接触球轴承单元外形尺寸按表3和附录A（标准的附录）的规定。

图1DAC型

表3mm

轴承单元型号外形尺寸

3

JB/T10238－2001

dDB和C

DAC3006037306037

DAC3506837356837

DAC3507234357234

DAC4007237407237

DAC420753742
