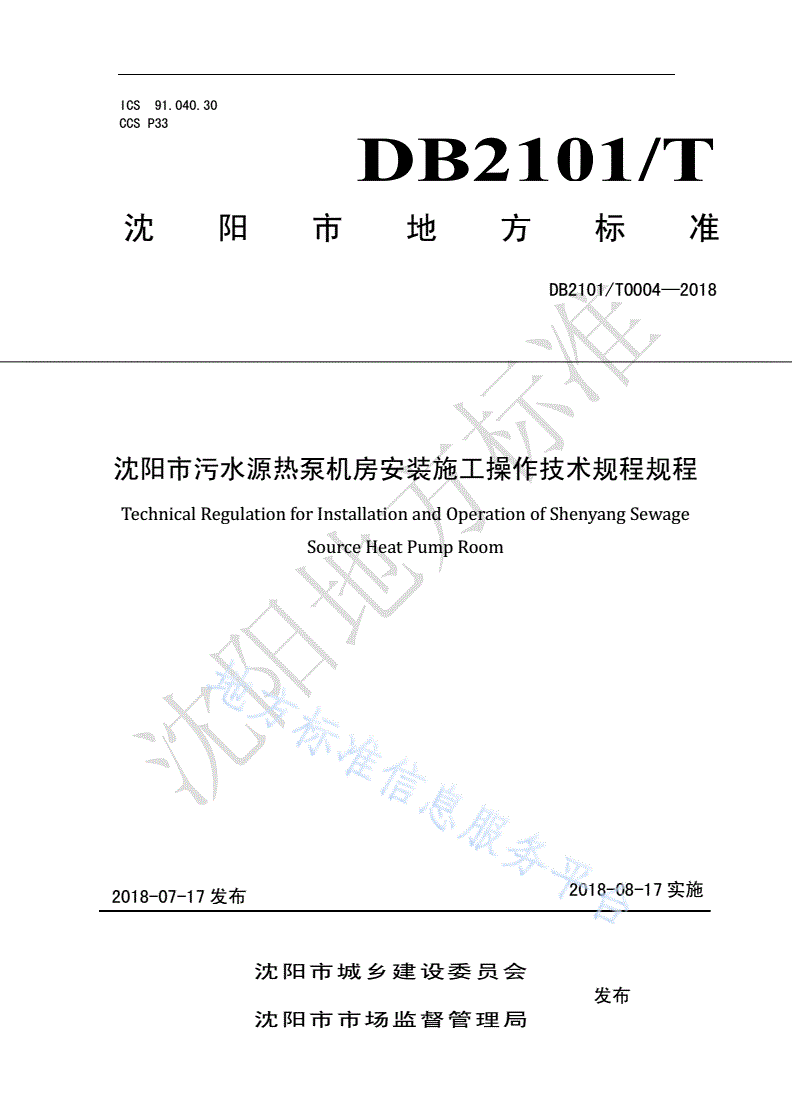

DB2101/T 0004-2018 沈阳市污水源热泵机房安装施工操作技术规程

ICS91.040.30

CCSP33

DB2101/T

沈阳市地方标准

DB2101/T0004—2018

沈阳市污水源热泵机房安装施工操作技术规程规程

TechnicalRegulationforInstallationandOperationofShenyangSewage

SourceHeatPumpRoom

2018-07-17发布2018-08-17实施

沈阳市城乡建设委员会

发布

沈阳市市场监督管理局

DB2101/T0004－2018

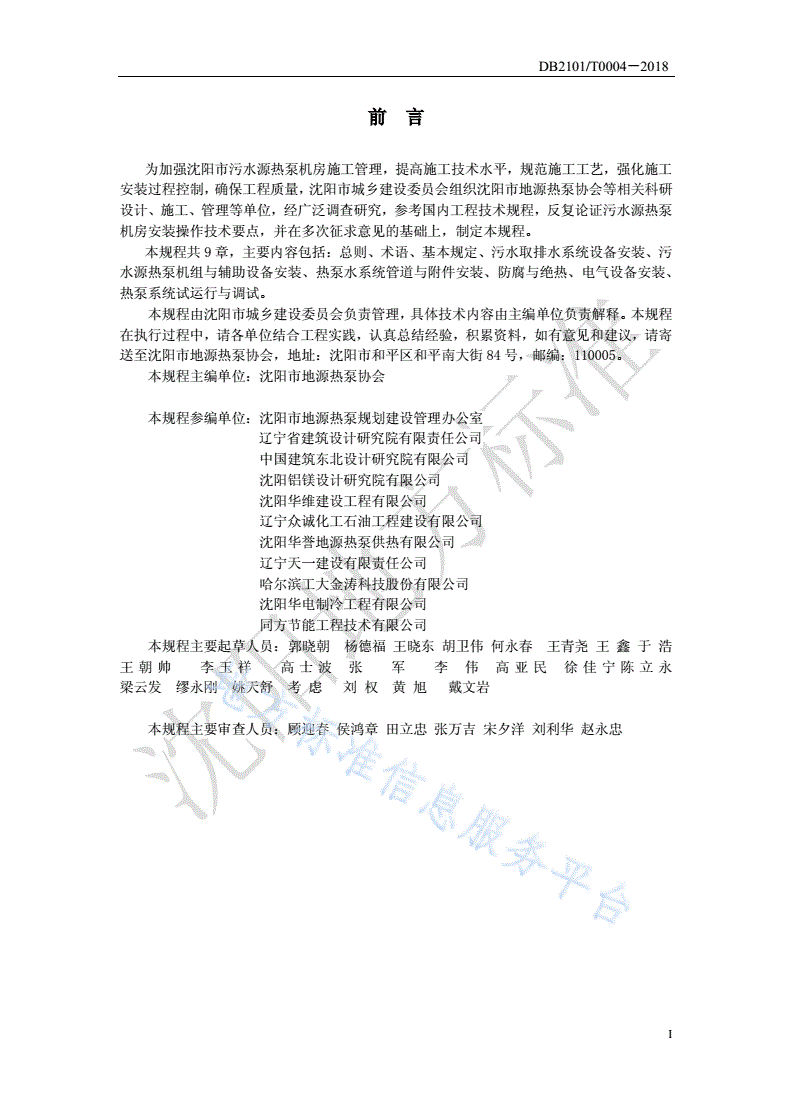

前言

为加强沈阳市污水源热泵机房施工管理，提高施工技术水平，规范施工工艺，强化施工

安装过程控制，确保工程质量，沈阳市城乡建设委员会组织沈阳市地源热泵协会等相关科研

设计、施工、管理等单位，经广泛调查研究，参考国内工程技术规程，反复论证污水源热泵

机房安装操作技术要点，并在多次征求意见的基础上，制定本规程。

本规程共9章，主要内容包括：总则、术语、基本规定、污水取排水系统设备安装、污

水源热泵机组与辅助设备安装、热泵水系统管道与附件安装、防腐与绝热、电气设备安装、

热泵系统试运行与调试。

本规程由沈阳市城乡建设委员会负责管理，具体技术内容由主编单位负责解释。本规程

在执行过程中，请各单位结合工程实践，认真总结经验，积累资料，如有意见和建议，请寄

送至沈阳市地源热泵协会，地址：沈阳市和平区和平南大街84号，邮编：110005。

本规程主编单位：沈阳市地源热泵协会

本规程参编单位：沈阳市地源热泵规划建设管理办公室

辽宁省建筑设计研究院有限责任公司

中国建筑东北设计研究院有限公司

沈阳铝镁设计研究院有限公司

沈阳华维建设工程有限公司

辽宁众诚化工石油工程建设有限公司

沈阳华誉地源热泵供热有限公司

辽宁天一建设有限责任公司

哈尔滨工大金涛科技股份有限公司

沈阳华电制冷工程有限公司

同方节能工程技术有限公司

本规程主要起草人员：郭晓朝杨德福王晓东胡卫伟何永春王青尧王鑫于浩

王朝帅李玉祥高士波张军李伟高亚民徐佳宁陈立永

梁云发缪永刚姚天舒考虑刘权黄旭戴文岩

本规程主要审查人员：顾迎春侯鸿章田立忠张万吉宋夕洋刘利华赵永忠

I

DB2101/T0004－2018

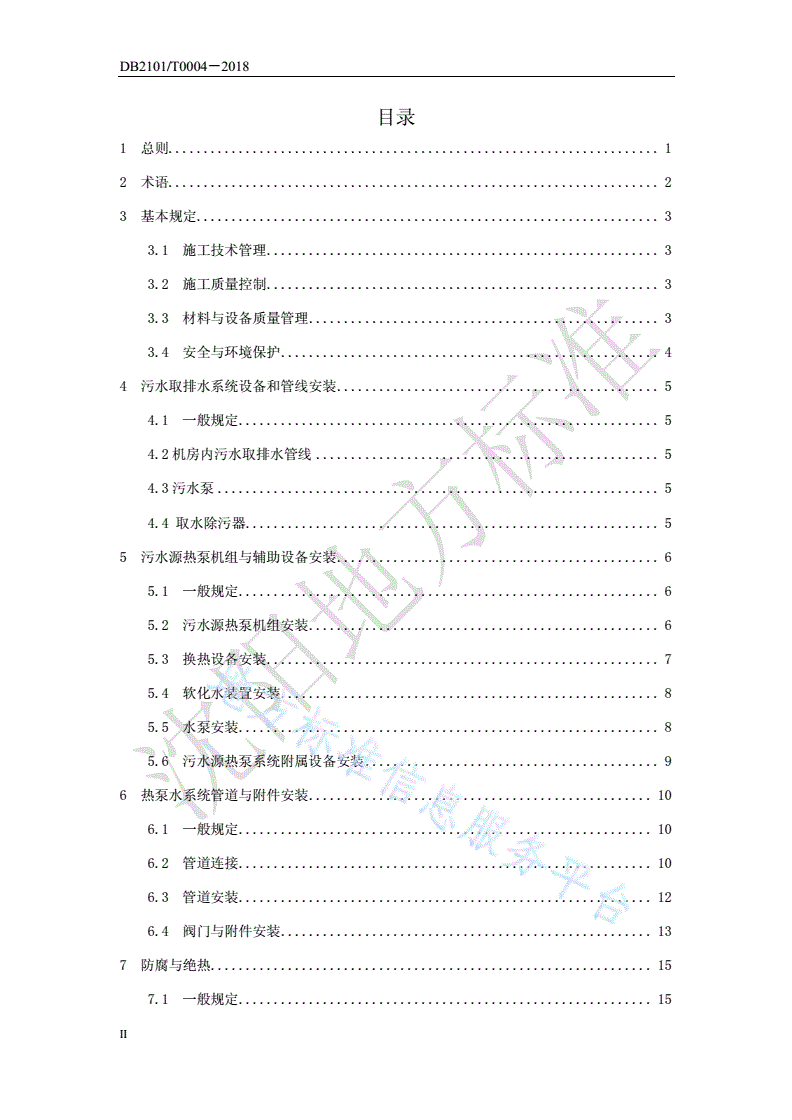

目录

1总则......................................................................1

2术语......................................................................2

3基本规定..................................................................3

3.1施工技术管理........................................................3

3.2施工质量控制........................................................3

3.3材料与设备质量管理..................................................3

3.4安全与环境保护......................................................4

4污水取排水系统设备和管线安装..............................................5

4.1一般规定............................................................5

4.2机房内污水取排水管线.................................................5

4.3污水泵...............................................................5

4.4取水除污器...........................................................5

5污水源热泵机组与辅助设备安装..............................................6

5.1一般规定............................................................6

5.2污水源热泵机组安装..................................................6

5.3换热设备安装........................................................7

5.4软化水装置安装......................................................8

5.5水泵安装............................................................8

5.6污水源热泵系统附属设备安装..........................................9

6热泵水系统管道与附件安装.................................................10

6.1一般规定...........................................................10

6.2管道连接...........................................................10

6.3管道安装...........................................................12

6.4阀门与附件安装.....................................................13

7防腐与绝热...............................................................15

7.1一般规定...........................................................15

II

DB2101/T0004－2018

7.2管道与设备防腐.....................................................15

7.3热泵水系统管道与设备绝热...........................................16

8电气设备安装..............................................................18

8.1一般规定...........................................................18

8.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装...........18

8.3裸母线、封闭母线、插接式母线安装...................................18

8.4电缆桥架安装和桥架内电缆敷设.......................................19

8.5电线、电缆穿管和线槽敷线...........................................20

9热泵机房系统试运行与调试.................................................23

9.1一般现定...........................................................23

9.2设备单机试运转与调试...............................................23

9.3系统无生产负荷下的联合试运行与调试.................................23

本规程用词说明..............................................................25

III

DB2101/T0004－2018

1总则

1.0.1为加强沈阳市污水源热泵机房施工管理，提高施工技术水平，规范施工工艺，强化

施工安装过程控制，确保工程质量，制定本规程。

1.0.2本规程适用于沈阳市新建、改建和扩建的污水源热泵机房的施工安装。

1.0.3污水源热泵机房施工除应符合本规程外，尚应符合国家现行有关标准的规定。

1

DB2101/T0004－2018

2术语

2.0.1污水源热泵sewagesourceheatpump

以污水作为低位冷热源的热泵。

2.0.2污水源热泵系统sewagesourceheatpumpsystem

污水源热泵系统就是利用污水作为低位冷热源，并通过热泵机组提升热媒温度或降低

冷媒温度，最终为用户提供热量或冷量的系统。

2.0.3污水专用换热器dedicatedheatexchangerforsewage

在间接式污水源热泵系统中从污水取热或向污水释热的换热器称为污水专用换热器。

2.0.4型式检验报告cypeinspectionreport

由生产厂家委托有资质的检测机构，对定型产品或成套技术的全部性能及其适用性所做

的检验，其报告称型式检验报告。

2.0.5强度试验strengthtest

在规定的压力和保压时间内，对管路、容器、阀门等进行耐压能力的测定与检验。

2.0.6严密性试验leakagetest

在规定的压力和保压时间内，对管路、容器、阀门等进行的抗泄漏性能的测定与检验。

2

DB2101/T0004－2018

3基本规定

3.1施工技术管理

3.1.1承担污水源热泵机房安装施工的企业应具有相应的施工资质；施工现场具有相应的

技术标准。

3.1.2污水源热泵机房安装施工前，建设单位应组织设计、施工、监理等单位对设计文件

进行交底和会审，形成书面记录，并应由参与会审的各方签字确认。

3.1.3污水源热泵机房安装施工前，施工单位应编制污水源热泵机房安装施工组织设计（方

案），并应经本单位技术负责人审查合格、监理、建设单位审查批准后实施。施工单位应对

污水源热泵机房安装的施工作业人员进行技术交底和必要的作业指导培训。

3.1.4系统检测与试验，试运行与调试前，施工单位应编制相应的技术方案，并应经建设

单位、监理单位审查批准。

3.2施工质量控制

3.2.1污水源热泵机房安装施工现场应建立相应的质量管理体系，并应包括下列内容：

1岗位责任制；

2技术管理责任制；

3质量管理责任制；

4工程质量分析例会制。

3.2.2施工现场应建立施工质量控制和检验制度，并应包括下列内容：

1施工组织设计（方案）及技术交底执行情况检查制度；

2材料与设备进场检验制度；

3施工工序控制制度；

4相关工序间的交接检验以及专业工种之间的中间交接检查制度；

5施工检验及试验制度。

3.2.3管道与设备连接前，系统管道应进行清扫、除锈、防腐处理。

3.2.4用于检查、试验和调试的器具、仪器及仪表应校验合格，并应在有效期内。

3.3材料与设备质量管理

3.3.1污水源热泵机房安装工程应根据施工图及相关产品技术文件的要求进行，使用的材

料与设备应符合设计要求及国家现行有关标准的规定。严禁使用国家明令禁止使用或淘汰的

材料与设备。

3.3.2污水源热泵机房安装工程所使用的材料与设备应有中文质量证明文件，并齐全有效。

质量证明文件应反映材料与设备的品种、规格、数量和性能指标，并与实际进场材料和设备

相符。设备的型式检验报告应为该产品系列，并应在有效期内。

3.3.3材料与设备进场时，施工单位应对其进行检查和试验，合格后报请监理工程师（建

设单位代表）进行验收，填写材料（设备）进场验收记录。未经监理工程师（建设单位代表）

验收合格的材料与设备，不应在工程中使用。

3.3.4污水源热泵机房安装工程使用的绝热材料进场时，应按现行国家标准《建筑节能工

程施工质量验收规程》（GB50411）的有关要求进行见证取样检验。

3

DB2101/T0004－2018

3.4安全与环境保护

3.4.1污水源热泵机房安装施工应严格执行国家有关安全生产和环境保护的法律法规、规

章制度和标准。施工企业应具有相应的安全生产许可证，施工安装现场应建立相应的安全与

环境保护管理制度，并应配备专职安全管理人员。

3.4.2污水源热泵机房安装施工前应进行安全技术交底并做好交底记录，施工中各项安全

防护措施和设施应达到国家有关规定的要求，施工机具应按相应的安全操作规程要求使用。

3.4.3施工现场临时用电应符合国家现行有关标准的规定，施工过程中应采取保证用电与

机具操作安全的有效措施。

3.4.4电、气焊施焊作业时，操作人员应持证上岗，设专人监督，并应配备灭火器材；电、

气焊操作完毕后，应认真检查，消除火灾等安全隐患后方可离开。

3.4.5现场搬运、吊装各种材料和设备时，应有专人指挥，协调一致，避免伤人和损坏材

料及设备。

3.4.6大型设备吊装、运输前应编制专项技术方案，经批准后方可实施。

3.4.7在空气流通不畅的环境中作业时，应采取临时通风措施。

3.4.8油漆、胶粘剂涂刷时，应采取防护措施，并应在操作区域内保持空气流通。

3.4.9易燃易爆及其他危险物品应单独安全存放，易挥发物品应密闭保存，危险品残余物

及存放容器应妥善回收。

3.4.10能产生烟尘、噪声的施工工序作业时，应采取防尘及降噪措施。

4

DB2101/T0004－2018

4污水取排水系统设备和管线安装

4.1一般规定

4.1.1本章适用于污水源热泵机房污水取排水设备及管线工程。

4.1.2设备、管道、阀门、管件、仪表及主要工程材料应符合设计要求。

4.1.3设备、管道、阀门、管件、仪表及主要工程材料在装卸、堆放、贮存、运输中应轻装

轻放，不得碰撞、滚动，不得与尖锐、坚硬或腐蚀性、表面粗糙具有磨损性的物品直接接触，

应对设备及材料防腐层采取保护措施。

4.1.4设备及管道的安装，应根据设计和制造厂的有关技术文件，按本规程的要求执行。

4.1.5安装工程必须认真执行国家颁布的有关安全规程和规定，安装单位应结合工程具体情

况，制定有关安全细则。

4.2机房内污水取排水管线

4.2.1管道安装应符合设计要求，并按照《给水排水管道工程施工及验收规范》GB50268，

《工业金属管道工程施工规范》GB50235和《工业金属管道工程施工质量验收规范》GB50184

的相关规定执行。

4.2.2接口、管道内外防腐层应采取保护措施，如有破损处应暂停安装，按照内外防腐要求

进行处理合格后方可继续安装。

4.2.3污水管道采用内外防腐管道时，如无设计要求时，管道和管道、阀门、管件之间的连

接宜采用法兰连接。

4.2.4接口防腐：按照管道内外防腐处理并逐一检查，确保每个接口都达到防腐要求。

4.2.5安装时应详细核对工作压力并根据设计要求进行压力试验。管道压力试验按《给排水

工程管道施工及验收规范》GB50268相关规定执行。

4.3污水泵

4.3.1本节污水泵指潜污泵、干式污水泵、自吸污水泵等设备，一般为单级单吸管道泵或湿

式潜水泵。一般污水泵壳体上开设有清扫孔。

4.3.2污水泵进口无需底阀，无需设置旁通管道，污水泵进、出口均应装设闸阀。

4.3.3污水泵安装应根据设计和设备制造厂有关的技术文件，并按照《泵站设备安装及验收

规范》SL317相关规定执行。

4.4取水除污器

4.4.1当使用城市原生污水作为污水源热泵的冷热源时，多采用具有自动除污功能的取水除

污器去除污水中的大型污杂物，如回转耙式格栅除污机、粉碎性格栅、提篮格栅等。当使用

污水处理厂中水作为污水源热泵的冷热源时，多采用常规过滤器进一步去除污水中的污杂物。

4.4.2安装前施工测量，严格按照设计图纸测量定位，并做好标记；核对结构或土建专业预

留基础和预埋件；核对设备构件及设备材质；安装人员需详细了解设计图纸及产品安装说明

文件。

4.4.3安装时依照产品安装说明文件要求顺序逐一安装，活动部件应采取保护措施，暂时固

定。

4.4.4如采用一体化预制泵站，建设单位提供泵站尺寸，施工单位根据具体情况编制施工方

案。根据设备进场日期，预留安装位置，地下式泵站进场后需立即安装，地上停留时间不得

超过设备厂家技术文件内的时间规定。

5

DB2101/T0004－2018

5污水源热泵机组与辅助设备安装

5.1一般规定

5.1.1污水源热泵机组及辅助设备安装前应具备下列施工条件：

1施工方案己批准，采用的技术标准、质量控制和安全管理措施文件齐全；

2设备及辅助材料进场检验合格，设备安装说明已熟悉；

3基础验收已合格，并办理移交手续；

4道路、水源、电源和照明等满足设备安装要求；

5设备利用建筑结构作为起吊、搬运的承力点时，应对建筑结构的承载能力进行核算，

并应经设计单位和监理单位同意再利用；

6安装施工机具和工具已齐备，满足使用要求。

5.1.2污水源热泵机组与辅助设备的运输和吊装应符合下列规定：

1应核实设备与运输通道的尺寸，保证设备运输通道畅通；

2应复核设备重量与运输通道的结构承载能力，确保结构梁、板、柱的承载安全；

3设备运输应平稳，并采取防振、防滑、防倾斜等安全保护措施；

4采用的吊具应能承受吊装设备的整个重量，并对其吊具进行常规安全检查，吊索与

设备接触部位应衬垫软质材料；

5设备应捆扎稳固，主要受力点应高于设备重心。其受力点不应使设备底座产生扭曲

和变形。

5.1.3污水源热泵机组与辅助设备的安装应满足设计及产品技术文件的要求，并应符合下

列规定：

1设备安装前，油封、气封应良好，且无腐蚀；

2设备安装位置应正确，设备安装平整度应符合产品技术文件的要求；

3采用隔振器的设备，其隔振器安装位置和数量应正确，每个隔振器的压缩量应均匀

一致，偏差不应大于2mm。

5.2污水源热泵机组安装

5.2.1污水源热泵机组安装应按下列工序（图5.2.1）进行。

图5.2.1污水源热泵机组安装工序

5.2.2污水源热泵机组的基础应满足设计要求，并应符合下列规定：

1型钢或混凝土基础的规格和尺寸应与机组匹配；

2基础表面应平整，无蜂窝、裂纹、麻面和露筋；

3基础应坚固，强度测试满足机组运行时的荷载要求；

4混凝土基础预留螺栓孔的位置、深度、垂直度应满足螺栓安装要求；基础预埋件应

无损坏，表面光滑平整；

5基础四周应有排水设施；

6
