GB/T 3609.2-2009 职业眼面部防护 焊接防护 第2部分：自动变光焊接滤光镜

ICS13.340.10

F79

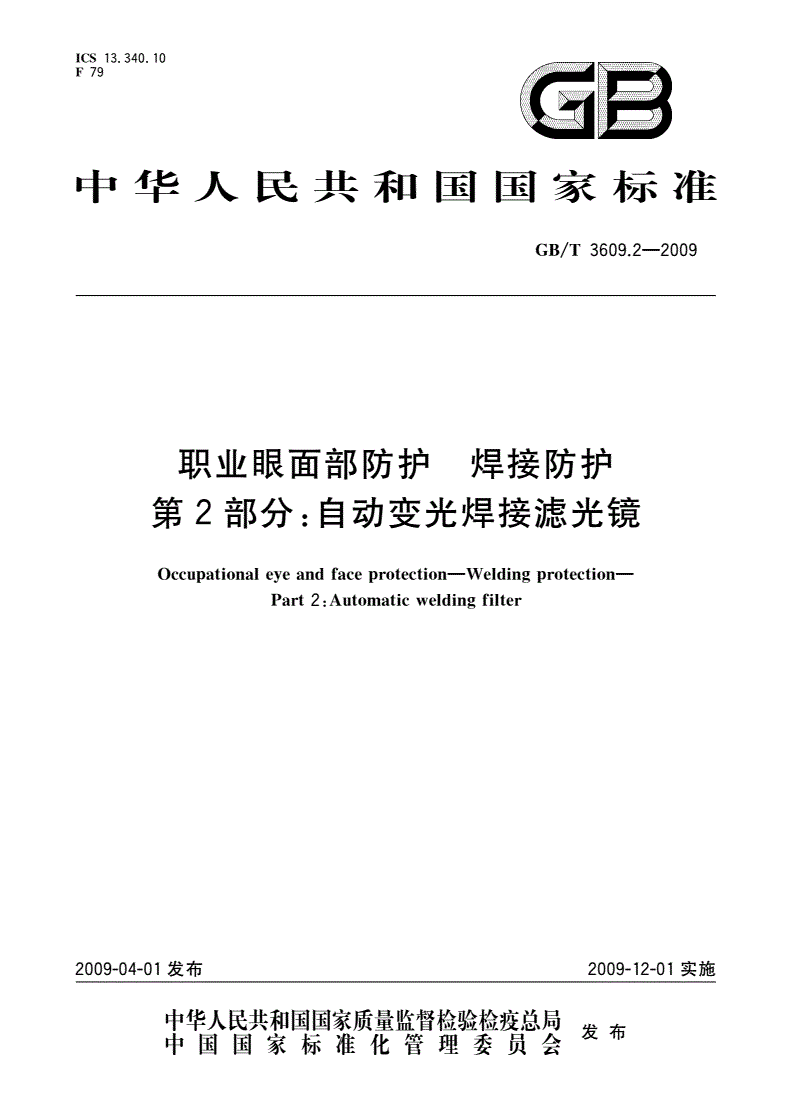

中华人民共和国国家标准

GB/T3609.2—2009

职业眼面部防护焊接防护

第2部分：自动变光焊接滤光镜

Occupationaleyeandfaceprotection—Weldingprotection—

Part2:Automaticweldingfilter

2009-04-01发布2009-12-01实施

发布

GB/T3609.2—2009

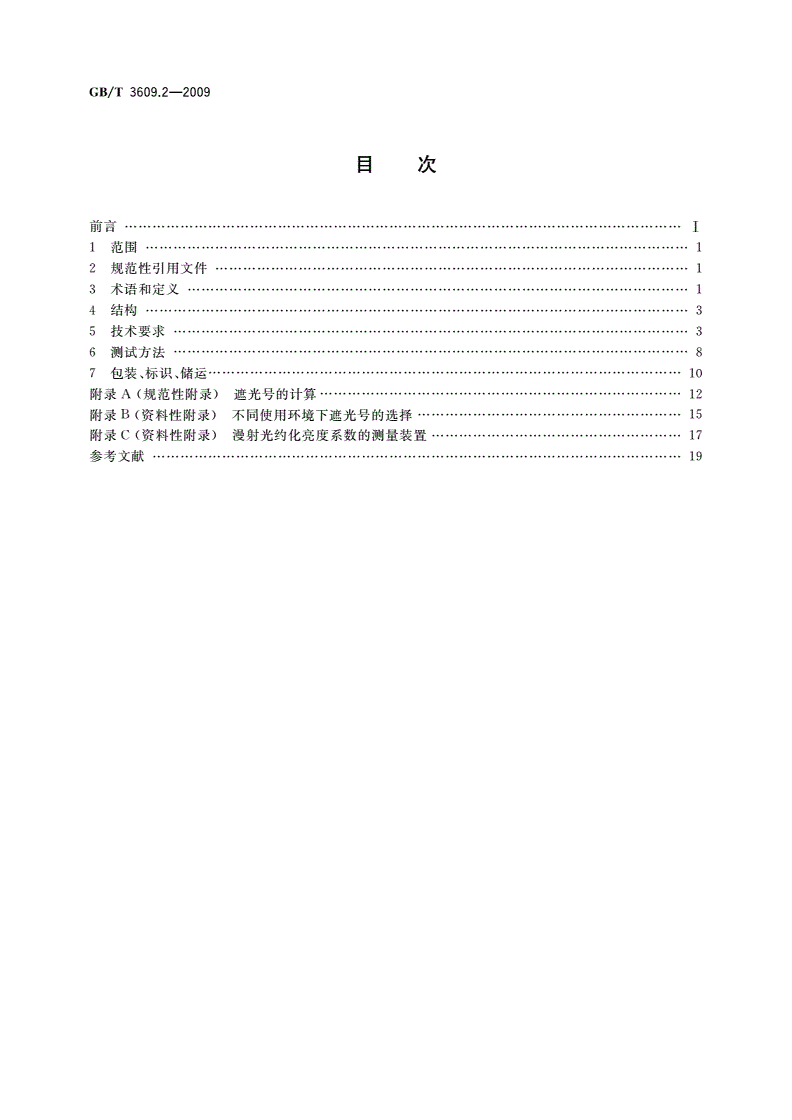

目次

前言I

1范围1

2规范性引用文件1

3术语和定义1

4结构3

5技术要求3

6测试方法8

7包装、标识、储运10

附录A（规范性附录）遮光号的计算12

附录B（资料性附录）不同使用环境下遮光号的选择15

附录C（资料性附录）漫射光约化亮度系数的测量装置17

参考文献19

GB/T3609.2—2009

-1.Z-—1—

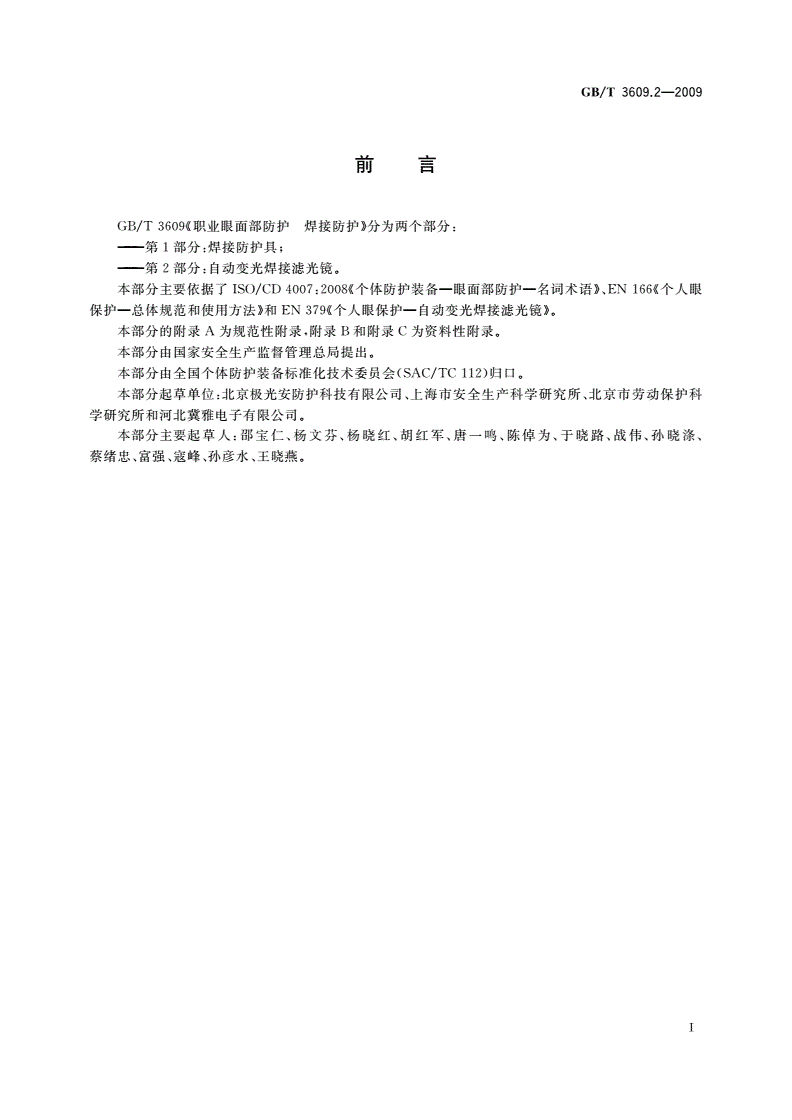

刖弓

GB/T3609《职业眼面部防护焊接防护》分为两个部分：

——第1部分:焊接防护具；

——第2部分：自动变光焊接滤光镜。

本部分主要依据了ISO/CD4007：2008《个体防护装备一眼面部防护一名词术语》、EN166《个人眼

保护一总体规范和使用方法》和EN379《个人眼保护一自动变光焊接滤光镜》。

本部分的附录A为规范性附录，附录E和附录C为资料性附录。

本部分由国家安全生产监督管理总局提出°

本部分由全国个体防护装备标准化技术委员会(SAC/TC112)归口。

本部分起草单位:北京极光安防护科技有限公司、上海市安全生产科学研究所、北京市劳动保护科

学研究所和河北冀雅电子有限公司。

本部分主要起草人：邵宝仁、杨文芬、杨晓红、胡红军、唐一鸣、陈倬为、于晓路、战伟、孙晓涤、

蔡绪忠、富强、寇峰、孙彦水、王晓燕。

T

GB/T3609.2—2009

职业眼面部防护焊接防护

第2部分：自动变光焊接滤光镜

1范围

GB/T3609的本部分规定了自动变光焊接滤光镜的结构、光学性能、非光学性能、测试方法、检验

规则、包装、标识、储运。

本部分适用于安装在焊接工防护面罩上的自动变光焊接滤光镜，可预防有害强光、紫外辐射和红外

辐射对眼部的伤害。

2规范性引用文件

下列文件中的条款通过GB/T3609的本部分的引用而成为本部分的条款。凡是注日期的引用文

件,其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB/T191包装储运图示标志（GB/T191—2008,ISO780；1997,M（）D）

GB/T118—2006光学零件表面疵病

GB/T3609.1职业眼面部防护焊接防护第1部分:焊接防护具

GB10810.1—200眼镜镜片第1部分：单光和多焦点镜片

3术语和定义

GB/T3609.1和GB10810.1—200确立的以及下列术语和定义适用于本部分。

3.1

焊接工防护面罩welder'sfaceshield

配有合适自动变光焊接滤光镜的面罩，在焊接作业吋用以保护眼睛和面部。

3.2

自动变光焊接滤光镜automaticweldingfilter

当焊接瞬间产生电弧吋，可以自动将遮光标号从较低值（明态遮光号）转换成较高值（喑态遮光号）

的防护滤光镜。

3.2.1

手动设定等级的自动变光焊接滤光镜automaticweldingfilterswithmanualscalenumbersetting

在焊接起弧瞬间，可以将等级从较低值（明态等级）自动转换到一个预先设定的较高值（暗态等级）

的防护滤光镜。

3.2.2

自动设定等级的自动变光焊接滤光镜automaticweldingfilterswithautomaticscalenumberset­

ting

带有自动转换功能、能根据焊接起弧瞬间产生的弧光辐照度的强弱，自动调整暗态遮光号等级的自

动变光焊接滤光镜。

3.3

遮光号shadenumber

自动变光焊接滤光镜暗度的编号，由式（1）表示：

GB/T3609.2—2009

7i

N=1+(T)log'°(-)(1)

式中：

N——遮光号；

rv一一可见光透射比，以下简称光透射比。

3.4

暗态遮光号darkstateshadenumber

焊接电弧产生后，自动变光焊接滤光镜所达到的较低光透射比值相对应的遮光号。对应的光透射

比用、『2表示(见表1)O

3.

最暗态遮光号darkeststateshadenumber

自动变光焊接滤光镜的喑态遮光号中光透射比最小值r2相对应的喑态遮光号(见表Do

3.6

明态遮光号lightstateshadenumber

焊接电弧产生之前，自动变光焊接滤光镜光透射比最大值g相对应的的遮光号(见表Do

表1明、暗态遮光号示意说明

51011121314

TdT2

明态遮光号最亮的暗态遮光号居中的暗态遮光号最暗的暗态遮光号

注：以一个明态遮光号为5、暗态遮光号在1()和14之间的自动焊接滤光镜为例说明上述术语的含义。

3.7

转换时间switchingtime

自动变光焊接滤光镜从明态到暗态的转换吋间八由式(2)表示：

t、=—(2)

FiJ

式中：

转换时间，单位为毫秒(ms)；

G—明态光透射比；

丁2被测量的喑态的光透射比；

7=0——开始引弧时间，单位为毫秒(H1S)；

r(/)一一引弧后在时间t吋刻的可见光透射比，即光阀的“可见光透射比-时间”变化曲线；

/=/(r(/)=3『2)——光透射比下降到喑态透射比r2的3倍吋，对应的时间点，单位为毫秒(ms)。

3.8

参考点referencepoints

a)已安装的自动变光焊接滤光镜

当自动变光焊接滤光镜被安装在标准头型的“佩戴位置”吋，眼球正视，经由左、右瞪孔并与自

动变光焊接滤光镜上的水平面和垂直面交叉点相对应的点。

b)未安装的自动变光焊接滤光镜

自动变光焊接滤光镜上水平中心线和对应左、右瞳孔的垂直中心线的交叉点。

3.9

保护片coverplate

主要用于保护自动变光焊接滤光镜抵御热粒子、灼热液体或融化金属的飞溅以及擦伤。

注：通常是将不带色的保护片放在自动变光焊接滤光镜的后面(即在自动变光焊接滤光镜和人眼之间)。

2

GB/T3609.2—2009

3.10

透身寸比transmittancer

通过滤光片的出射光通量与入射光通量的比值。

3.11

约化亮度系数reducedluminancecoefficient

约化亮度系数厂，由式（3）表示：

r=l/rv（3）

式中：

r——约化亮度系数，单位为坎拉德每平方米勒克斯［cd/（n?•lx）］；

I——亮度系数；

rv光透射比。

4结构

由专用滤光片、液晶光阀、控制电路、保护片以及外壳等组成的组件。

5技术要求

5.1光学性能

5.1.1透射比

按照6.1规定方法，用标准照明体A,透射比应符合5.1.1.1和5.1.1.3的要求。

5.1.1.1在（23±）C、（一5±2）C和（±2）°C温度条件下，明态遮光号的测量透射比均不应小于

0.0016,所对应的明态遮光号不大于70

5.1.1.2明、喑态透射比（遮光号）范围内：自动变光焊接滤光镜的最喑态遮光号，减去其在紫外波段和

红外波段对应的明态遮光号的最小值，其差值不应大于9个遮光号。

5.1.1.3明、喑态遮光号对应的透射比

表2给出了不同遮光号对应的透射比要求。

在（23±）C、（一5±2）°C到（±2）C温度条件内，不同遮光号对应的可见光透射比“（包括g、“

和『2）均应符合表2要求。

在（23±）"C温度条件下，紫外透射比"八红外透射比cr也应符合表2要求。

注1：在不同温度条件下测量透射比时，应注意测量设备的温度特性、恒温箱的性能等对测试结果的影响。

注2：在（23±）"C温度条件下，测量其他波段透射比，应符合以下要求：

a）在210nm〜313nm之间：透射比不应超过313nm的允许值；

b）在313nm〜365nm之间，透射比不应超过365nm的允许值；

c）在365nm〜380nm之间，透射比不应超过可见光透射比rv的最大值；

d）在380nm〜48（）nm之间，透射比不应超过480nm的测试值。

注3：可见光波段透射比的计算见A.2,红外波段透射比的计算见A中A.3。

表2遮光号与透射比的对应关系

紫外波长透射比可见光波段透射比红外波段透射比

遮光号NPUV1CJV2(380〜780)nmGR1GR2

313nm365nmTv最大Tv最小(780〜1400)nm(1400〜2000)nm

1.20.0000030.51.000.7440.370.37

1.40.0000030.350.7450.5810.330.33

1.70.0000030.220.5810.4320.260.26

3

GB/T3609.2—2009

表2（续）

紫外波长透射比可见光波段透射比红外波段透射比

遮光号NPUV1£UV2(380〜780)nmriRiGR2

313nm365nmTv最大Tv最小(780〜1400)nm(1400〜2000)nm

20.0000030.140.4320.2910.210.13

2.0.0000030.0640.2910.1780.150.096

30.0000030.0280.1780.0850.120.085

40.0000030.00950.0850.0320.0640.054

50.0000030.00300.0320.0120.0320.032

60.0000030.00100.0120.00440.0170.019

70.0000030.000370.00440.00160.00810.012

80.0000030.000130.00160.000610.00430.0068

90.0000030.0000450.000610.000230.00200.0039

100.0000030.0000160.000230.0000850.00100.0025

110.0000030.0000060.0000850.0000320.00050.0015

120.0000020.0000020.0000320.0000120.000270.00097

130.000000760.000000760.0000120.00000440.000140.0006

140.000000270.000000270.00000440.00000160.000070.0004

150.0000000940.0000000940.00000160.000000610.000030.0002

160.0000000340.0000000340.000000610.000000290.000030.0002

5.1.1.4测量透射比的误差

测量可见光透射比的误差不应超过表3的要求。

表3测量可见光透射比的误差

透射比范围

对应相对误差/%

小于大于

1.000.178±5

0.1780.0044±10

0.00440.00023±15

0.000230.000012七2()

0.000()120.00000023±30

5.1.2透射比均匀性

自动变光焊接滤光镜的透射比均匀性由巴、和P.值表示，其中：

P.、几分别表示自动变光焊接滤光镜的左、右有效测试区域的均匀性，巴表示自动变光焊接滤光

镜的左、右有效测试区域中参考点之间的均匀性。

按照6.2规定方法，在（23±）C温度条件下，测量明态和暗态（「、“和G）的透射比均匀性的，其

P,、卩2和P.值均应符合表4的中要求。

4

GB/T3609.2—2009

表4匕、P2和P3值

透射比

巴、凡的最大值/%卩3的最大值/%

最大最小

1.000.1791520

0.1790.00442020

0.00440.000233030

0.000230.0000124040

0.0000120.000000236060

5.1.3透射比的角度依赖性

按照6.3规定方法，测量透射比的角度依赖性。

在所有遮光号下，分别测量透射比的角度依赖性系数，其最大值不应大于19.31。

5.1.4漫射光

按照6.4规定方法，测量漫射光。

在所有遮光号下，分别测量漫射光的约化亮度系数，其最大值不应大于3.0。

5.1.防紫外辐射

按照6.5规定方法，测量防紫外辐射，应符合以下要求：

a）透射比的相对变化量，不应超过表5中规定；

如果测试样品透射比的相对变化量超过表5中规定，但实测透射比值仍在规定的遮光号等级

范围内，则对同一测试样品进行第二次辐照。第二次辐照透射比的相对变化量不应超过表5

中规定，而且实测透射比值应仍在规定的遮光号等级范围内；

b）经过辐照测量的透射比，不应超过透射比规定范围值。

表5紫外辐射测量透射比允许相对变化量

透射比范围

允许相对变化量/%

小于大于

1.000.178±5

0.1780.0044±10

0.00440.00023±15

0.000230.000012七2()

0.000()12
