GB/T 10924-2009 闭式单、双点压力机 精度

ICS25.120.10

J62OB

中华人民共和国国家标准

GB/T10924—2009

代替GB/T10924—1989,GB/T10933—1989

闭式单、双点压力机精度

Straightsidedsingleortwo-pointmechanicalpowerpresses—

Testingoftheaccuracy

2009-04-02发布2009-11-01实施

发布

GB/T10924—2009

-1.Z-—1—

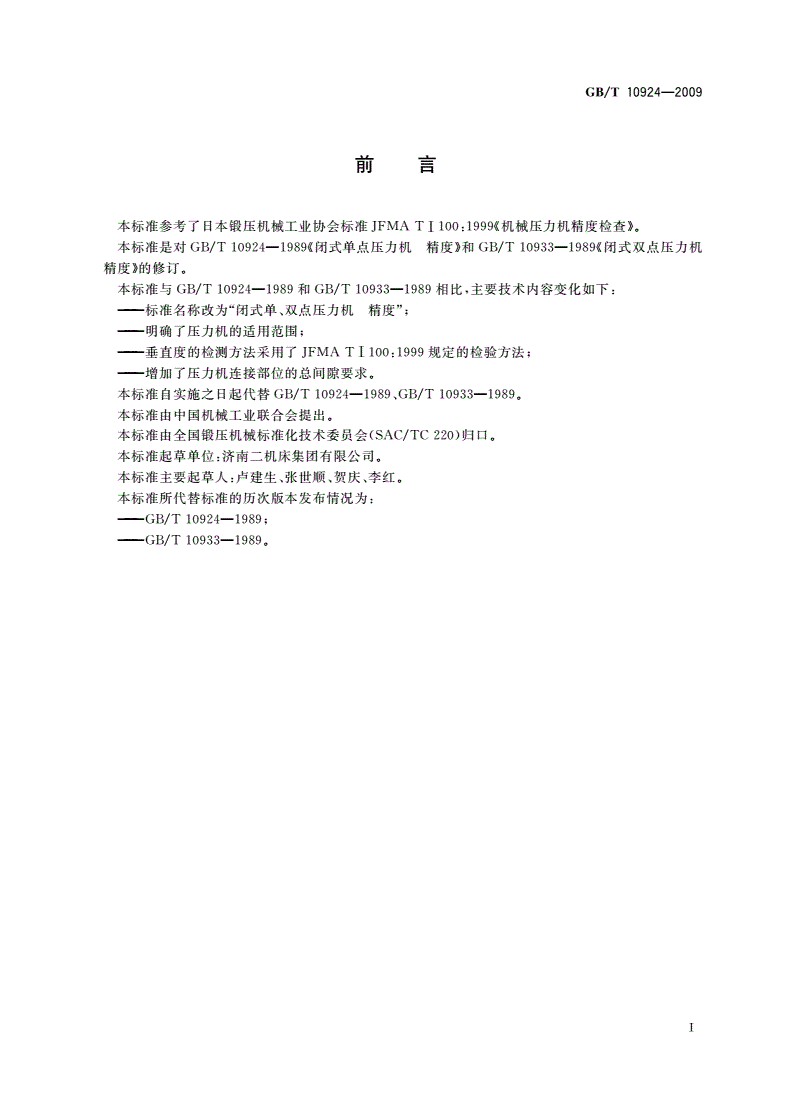

刖弓

本标准参考了日本锻压机械工业协会标准JFMATI1OO：1999«机械压力机精度检查》。

本标准是对GB/T10924—1989《闭式单点压力机精度》和GB/T10933—1989«闭式双点压力机

精度》的修订。

本标准与GB/T10924—1989和GB/T10933—1989相比，主要技术内容变化如下：

——标准名称改为“闭式单、双点压力机精度”；

——明确了压力机的适用范围；

——垂直度的检测方法采用了JFMATT100：1999规定的检验方法；

——增加了压力机连接部位的总间隙要求。

本标准自实施之日起代替GB/T10924—1989.GB/T10933—1989O

本标准由中国机械工业联合会提出。

本标准由全国锻压机械标准化技术委员会(SAC/TC220)归口。

本标准起草单位：济南二机床集团有限公司。

本标准主要起草人:卢建生、张世顺、贺庆、李红。

本标准所代替标准的历次版本发布情况为：

——GB/T10924—1989；

——GB/T10933—1989O

T

GB/T10924—2009

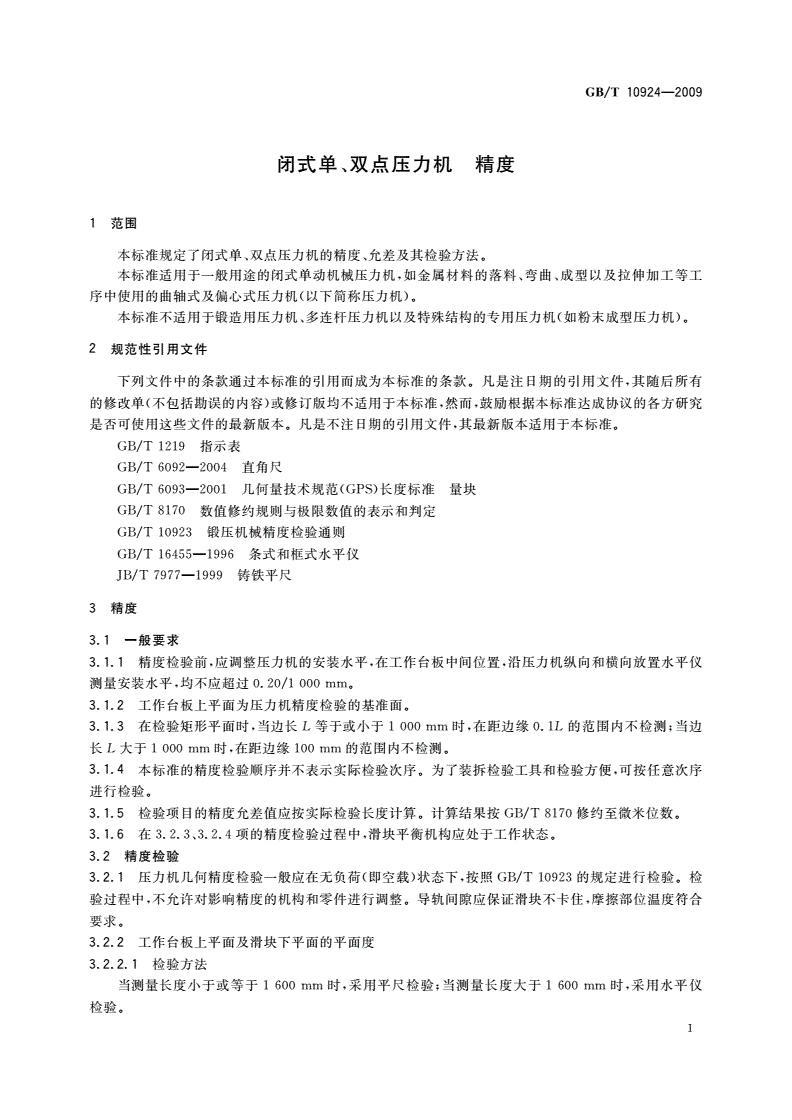

闭式单、双点压力机精度

1范围

本标准规定了闭式单、双点压力机的精度、允差及其检验方法。

本标准适用于一般用途的闭式单动机械压力机，如金属材料的落料、弯曲、成型以及拉伸加工等工

序中使用的曲轴式及偏心式压力机（以下简称压力机）。

本标准不适用于锻造用压力机、多连杆压力机以及特殊结构的专用压力机（如粉末成型压力机）。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T1219指示表

GB/T6092--2004直角尺

GB/T6093--2001几何量技术规范（GPS）长度标准量块

GB/T8170数值修约规则与极限数值的表示和判定

GB/T10923锻压机械精度检验通则

GB/T16455—1996条式和框式水平仪

JB/T7977—1999铸铁平尺

3精度

3.1一般要求

3.1.1精度检验前，应调整压力机的安装水平，在工作台板中间位置，沿压力机纵向和横向放置水平仪

测量安装水平，均不应超过0.20/1000o

3.1.2工作台板上平面为压力机精度检验的基准面。

3.1.3在检验矩形平面时，当边长L等于或小于1000rmn吋，在距边缘0.1L的范围内不检测；当边

长L大于1000吋，在距边缘100的范围内不检测。

3.1
