GB/T 31459-2015 家用和类似用途地暖设备用温度控制系统的安全要求

ICS97.120

K32OB

中华人民共和国国彖标准

GB31459—2015

家用和类似用途地暖设备用温度

控制系统的安全要求

Safetyrequirementsfortemperaturecontrolsystemsforfloor

heatingforhouseholdandsimilaruse

2017年3月23日起，本标准转为推荐性

标准，编号改为GBA31459-2015O

2015-05-15发布2016-06-01实施

GB31459—2015

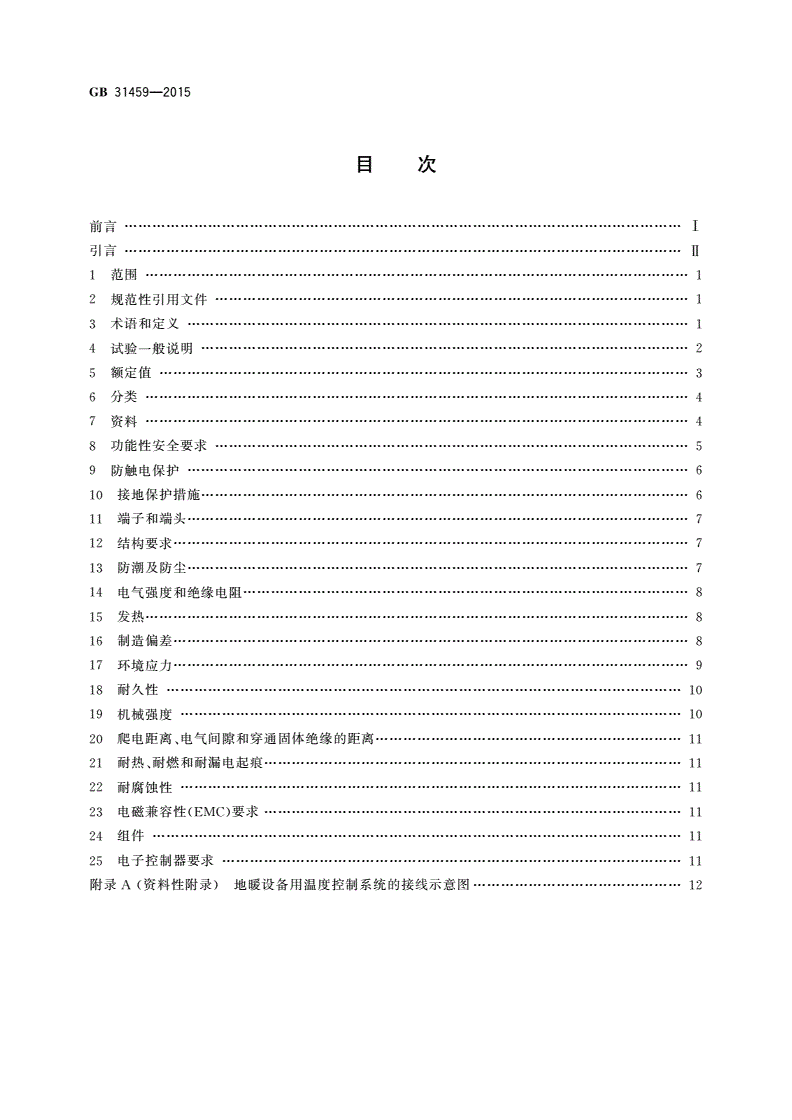

目次

,、/d•、-T

刖BI

引言n

1范围1

2规范性引用文件1

3术语和定义1

4试验一般说明2

5额定值3

6分类4

7资料4

8功能性安全要求5

9防触电保护6

10接地保护措施6

11端子和端头7

12结构要求7

13防潮及防尘7

14电气强度和绝缘电阻8

15发热8

16制造偏差8

17环境应力9

18耐久性10

19机械强度10

20爬电距离、电气间隙和穿通固体绝缘的距离11

21耐热、耐燃和耐漏电起痕11

22耐腐蚀性11

23电磁兼容性(EMC)要求11

24组件11

25电子控制器要求11

附录A(资料性附录)地暖设备用温度控制系统的接线示意图12

根据中华人民共和国国家标准公告（2017年第7

号）和强制性标准整合精简结论，本标准2017GB31459—2015

年3月23日起，转为推荐性标准，不再强制执行。

■1■■1

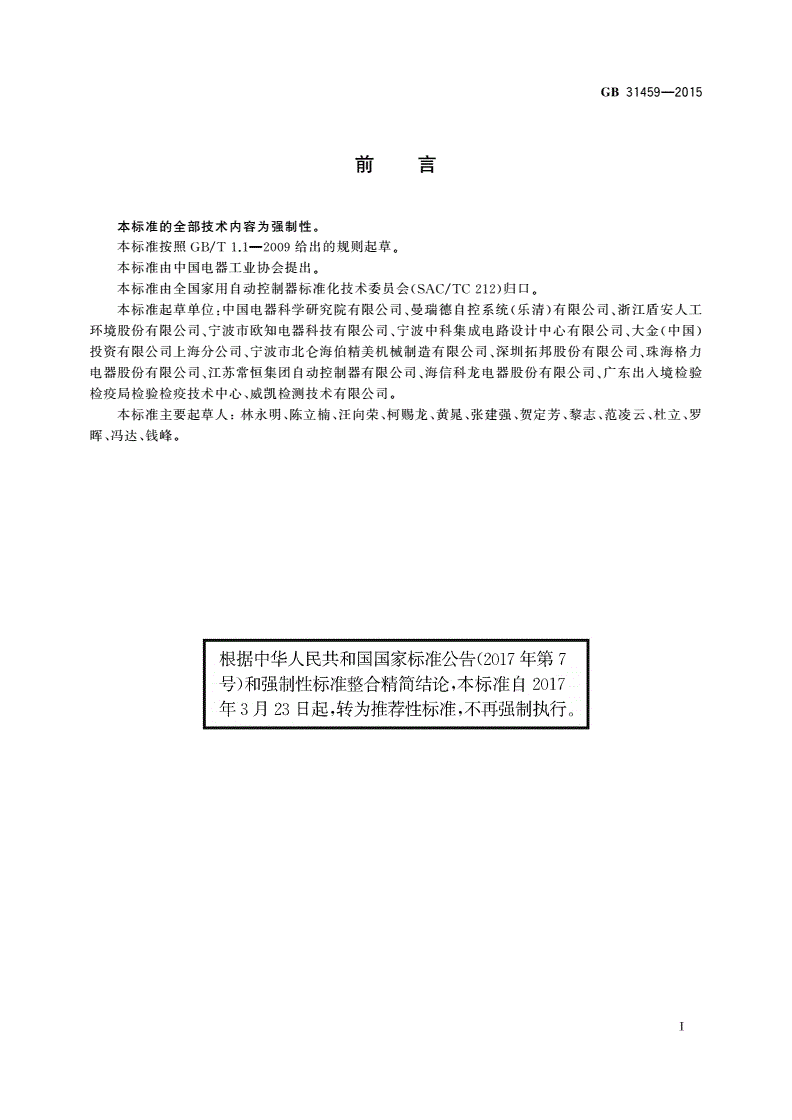

刖吕

本标准的全部技术内容为强制性。

本标准按照GB/T1.1—2009给出的规则起草。

本标准由中国电器工业协会提出。

本标准由全国家用自动控制器标准化技术委员会（SAC/TC212）归口。

本标准起草单位：中国电器科学研究院有限公司、曼瑞德自控系统（乐清）有限公司、浙江盾安人工

环境股份有限公司、宁波市欧知电器科技有限公司、宁波中科集成电路设计中心有限公司、大金（中国）

投资有限公司上海分公司、宁波市北仑海伯精美机械制造有限公司、深圳拓邦股份有限公司、珠海格力

电器股份有限公司、江苏常恒集团自动控制器有限公司、海信科龙电器股份有限公司、广东出入境检验

检疫局检验检疫技术中心、威凯检测技术有限公司。

本标准主要起草人：林永明、陈立楠、汪向荣、柯赐龙、黄晁、张建强、贺定芳、黎志、范凌云、杜立、罗

晖、冯达、钱峰。

T

GB31459—2015

引言

家用和类似用途地暖设备用温度控制系统是广泛应用于以热水为热媒或以发热电缆、电热膜为加

热元件的辐射供暖系统工程中用于控制电动阀、电动风阀、电热阀及供热设备等装备的温度控制与显示

系统，是涉及产品安全、节能与环保的关键基础件，对于耐压、耐寒及防腐蚀等方面均有较高要求。

本标准为家用和类似用途地暖设备用温度控制系统的安全和性能评估提供了相应的依据，给业内

设计人员提供了设计参考和交流平台，使终端产品的安全设计更规范。

n

GB31459—2015

家用和类似用途地暖设备用温度

控制系统的安全要求

1范围

本标准规定了机械式、电子式家用和类似用途地暖设备用温度控制系统的安全要求。本标准包含

对控制居室内地暖的温度控制系统的要求，也包含与管道泵、热水器、中央空调系统及楼宇自控系统等

配套使用的地暖控温器系统的要求，还包含具有远程控制与智能控制功能的地暖控温系统的要求。本

标准不包含对地暖辐射部分的要求。

本标准适用于额定电压不超过690V、额定电流不超过63A、对居室内由电能转换成热量（常称电

地暖）或通过热流体介质扩散热量（常称水地暖）的、要求单一或双重温度控制的地暖控温系统。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2423.1电工电子产品环境试验第2部分:试验方法试验A：低温

GB/T2423.2电工电子产品环境试验第2部分:试验方法试验B：高温

GB/T2423.3电工电子产品环境试验第2部分:试验方法试验Cab：恒定湿热

GB/T2423.22电丁电子产品环境试验第2部分:试验方法试验N：温度变化

GB4208外壳防护等级（IP代码）

GB4343.1—2009家用电器、电动工具和类似器具的电磁兼容要求第1部分:发射

GB4343.2-2009家用电器、电动工具和类似器具的电磁兼容要求第2部分:抗扰度

GB14536.1—2008家用和类似用途电自动控制器第1部分:通用要求

GB14536.10—2008家用和类似用途电自动控制器温度敏感控制器的特殊要求

IEC60536电丁电子设备防触电保护分类（Classificationofelectricalandelectronicequipment

withregardtoprotectionagainstelectricshock）

3术语和定义

下列术语和定义适用于本文件。

3.1

地暖floorheating

以热水或电力为热媒或热源，通过埋设于建筑物地面中加热管或电发热设备等加热部件，以热传导

方式加热地面，地表面以辐射和对流的换热方式向室内供热的供暖方式。

3.2

水地暖waterfloorheating

又称低温热水地面辐射供暖。以温度不高于60°C的热水为热媒，在加热管内循环流动加热地面的

供暖方式。

1

GB31459—2015

3.3

电地暖electricalfloorheating

利用电能直接转化为热能，将电发热体敷设在地板下，由整个地面以暖辐射为主的传热方式向室内供暖。

注：电地暖由供电电源、发热体、温控系统核心部分构成。

3.4

温度控制系统temperaturecontrolsystem

保证坏境控制系统（地暖设备）中某部位或空间的介质温度或壁面温度在规定的范围内，以满足居

室或其他空间区域热力要求的成套调控设备。

注：包括控温器、限温器、地温传感器。温度控制系统的接线示意图见附录A。

3.5

控温器thermostat

一种周期性的温度敏感控制器，它在正常工作条件下使温度保持在两个特定值之间。而且其中可

以有由使用者进行设定的装置。

3.

房间控温器roomthermostat

独立安装的或装入式的，用于控制居住空间的温度的控温器。

3.7

限温器temperaturelimiter

一种温度敏感控制器，它在正常工作条件下使温度保持低于某一特定值。而且其中可以有由使用

者进行设定的装置。

3.8

设定温度settingtemperature

温度控制系统中为获得某理想温度而设定的温度值。

3.9

防冻保护温度frostprotectiontemperature

具有防冻保护功能的控温器在防冻模式下的控制设定温度值。

3.10

控制开关偏差controlswitchbias

温度控制系统设定为某一温度值时，地暖设备系统输出激励时的最高温度或最低温度与设定的温

度值的差的绝对值。

3.11

时段功能timesettingfunction

控温器以预先设定的时间段与对应的设定温度自动运行。

3.12

电发热设备heatingconductor

以供暖为目的，通电后能够发热的电缆。

3.13

按键锁功能keylockedfunction

为防止未经授权人员或儿童，误按、错按随意修改数据，可以通过操作对控温器按键加锁。

4试验一般说明

4.1试验条件

4.1.1按照本标准进行的试验是型式试验。

2

GB31459—2015

4.1.2除非另有规定，试样应按制造商的规定安装好的交货状态进行试验，但当以最不利状态试验有

意义时，则按最不利的状态进行试验。

4.1.3如果试验结
