GB/T18341-2001

、几

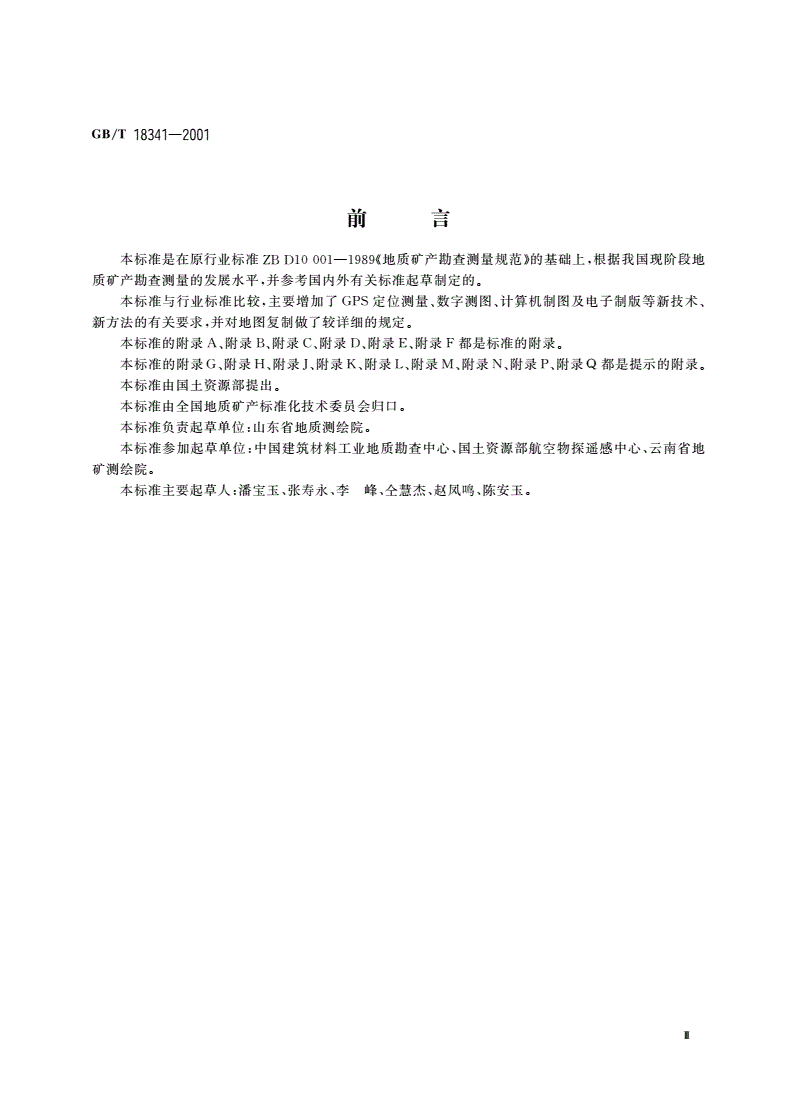

前曰

本标准是在原行业标准ZBD10001-1989地《质矿产勘查测量规范》的基础上,根据我国现阶段地

质矿产勘查测量的发展水平,并参考国内外有关标准起草制定的。

本标准与行业标准比较,主要增加了GPS定位测量、数字测图、计算机制图及电子制版等新技术、

新方法的有关要求,并对地图复制做了较详细的规定。

本标准的附录A、附录B、附录C、附录D、附录E、附录F都是标准的附录。

本标准的附录G、附录H、附录J、附录K、附录L、附录M、附录N、附录P、附录Q都是提示的附录。

本标准由国土资源部提出。

本标准由全国地质矿产标准化技术委员会归口。

本标准负责起草单位:山东省地质测绘院。

本标准参加起草单位:中国建筑材料工业地质勘查中心、国土资源部航空物探遥感中心、云南省地

矿测绘院。

本标准主要起草人:潘宝玉、张寿永、李峰、全慧杰、赵凤鸣、陈安玉。

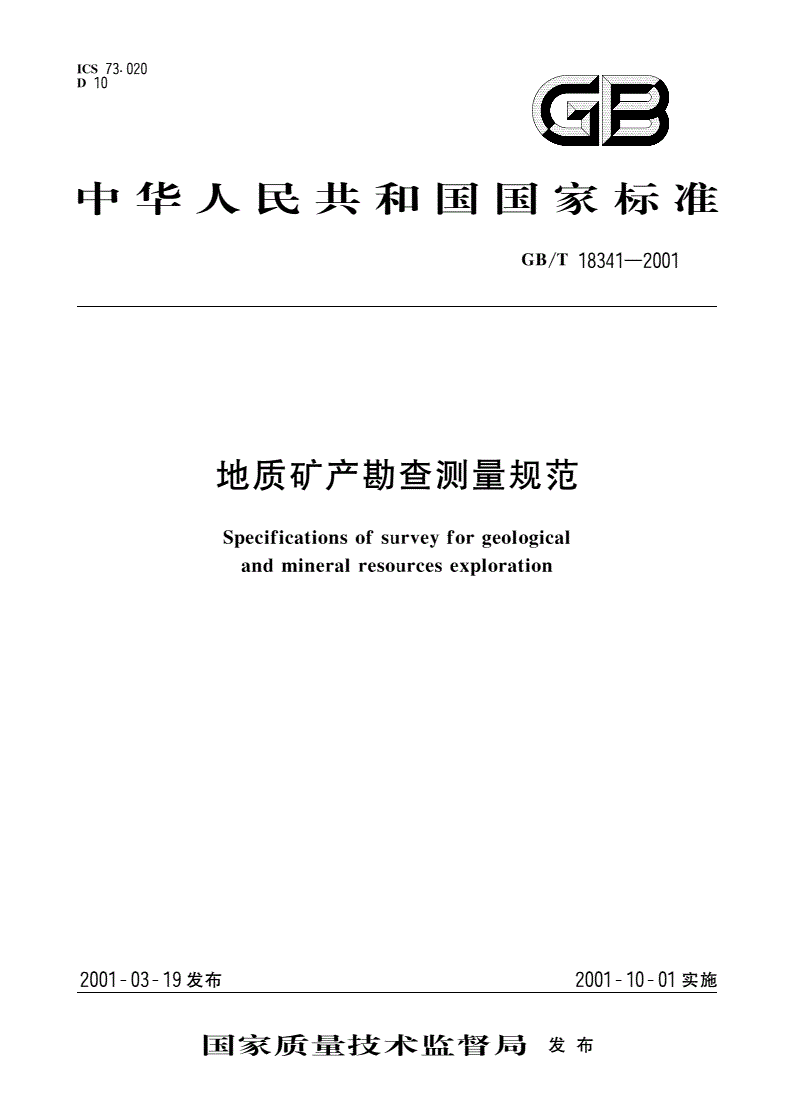

中华人民共和国国家标准

地质矿产勘查测量规范GB/T18341一2001

Specificationsofsurveyforgeological

andmineralresourcesexploration

1范围

本标准规定了地质矿产勘查中平面控制测量、高程控制测量、地形测量、航空摄影测量、地质勘探工

程测量以及地图制图与复制的基本要求。

本标准适用于地质矿产勘查专业进行控制测量、1:1000^-1:5000比例尺地形测量及地质勘探

工程测量,并可供相应精度的矿山设计及生产利用。

2引用标准

下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均

为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T5791-19931,5000,1:10000地形图图式

GB6962-19861,500,1,1000,1,2000比例尺地形图航空摄影规范

GB/T7929-19951,500,1:1000,1:2000地形图图式

GB7930-19871:500,1:1000,1:2000地形图航空摄影测量内业规范

GB7931-19871=500,1:1000,1:2000地形图航空摄影测量外业规范

GB12898-1991国家三、四等水准测量规范

GB/T13977-19921,5000,1:10000地形图航空摄影测量外业规范

GB/T13989-1992国家基本比例尺地形图分幅和编号

GB/T13990-19921,5000,1‘10000地形图航空摄影测量内业规范

GB14804-19931,500,1,1000,1,2000地形图要素分类与代码

GB14912-1994大比例尺地形图机助制图规范

GB/T15660-19951:5000,1:10000,1:25000,1:50000,1:100000地形图要素分类与

代码

GB/T15661-19951:5000,1:10000,1:25000,1050000,1c100000地形图航空摄影

规范

GB15967-19951,500,1,100011,2000地形图航空摄影测量数字化测图规范

GB50026-1993S程测量规范

CH2001-1992全球定位系统G(PS)测量规范

DZ/T0153-1995物化探工程测量规范

3总则

3.1一般规定

3.1.1本标准取两倍中误差为最大误差。

国家质A技术监督局2001一03-19批准2001一10一01实施

GB/T18341-2001

3.1.2在满足本标准成果成图精度的前提下,可采用本标准未列人的新技术、新方法,但应在项目设计

书中明确规定。

3.1.3测量工作开始前,应根据任务要求,充分收集、分析测区有关资料,进行必要的现场踏勘,制定经

济合理的技术方案,编写技术设计书。作业过程中应加强内、外业的质量检查。工作结束后应编写测区

技术总结,及时组织对成果、成图的检查验收,并做好测绘成果的资料整理和归档工作。

3.1.4为了便于本标准的贯彻执行,各有关测绘单位可结合具体情况,根据本标准所定的基本原则和

精度要求,制定本单位使用的作业细则或补充规定。

3.2坐标系统和高程基准

3.2平面坐标系统采用1980西安坐标系,亦可采用1954年北京坐标系,高斯正形投影,统一3。分

带。

当投影长度变形值大于2.5cm/km时,可依次采用:

a)投影于高斯平面上的任意带的平面直角坐标系统;

b)投影于测区平均高程面或任意高程面上的任意带的平面直角坐标系统。

当测区面积小于50km2且无发展远景时,可直接在平面上计算。

3.2.2高程控制采用1985国家高程基准,困难地区可采用1956年黄海高程系或暂用独立高程系。当

采用独立高程系时,应尽量与国家高程基准联测。

3.2.3当扩建控制网时,为了保持成果成图的连贯性,一般应采用原有的平面坐标系统和高程基准。

3.3地形图的基本要求

3.3.1地形图的分幅和编号

地形图按40cmX50cm或50cmX50cm的矩形或正方形分幅。

地形图图幅以图廓西南角纵、横坐标值公里数编号,取至0.1km,如4151.0-556.5.

带状或小面积测区,可按测区统一顺序进行编号。

1:5000比例尺测图面积大于50km”时,其图幅的分幅和编号按GB/T13989的规定。

3.3.2地形类别

地形图的地形类别按图幅范围内绝大部分的地面倾角划分,规定见表1,

表1

地形类别丘陵地高山地

地面倾角<202'^-6's0-250>25'

3.3.3基本等高距

基本等高距依据地形类别划分,规定见表2。一幅图内一般只采用一种基本等高距。当基本等高距

不能显示地貌特征时,应加测间曲线,必要时可再加测助曲线。

表2

基本等高距

比例尺

平地丘陵地山地高山地

1:10000.51.01.02.0

1:20001.01.02.0(2.5)2.0(2.5)

1:50001.02.0(2.5)5.05.0

注:当所测制的基本比例尺地形图需缩小编绘时,可以使用表2中括号内的基本等高距。

3.3.4地形图的精度

3.3.4.1图上地物点对邻近野外控制点的平面位置中误差,平地、丘陵地不超过图上0.6mm;山地、

高山地不超过0.8mm,

GB/T18341-2001

3.3-4.2图上等高线插求高程点对邻近野外控制点的高程中误差不超过表3的规定。当采用0.5m等

高距时,高程中误差不应大于0.25m.

表3等高距

地形类别平地丘陵地高山地

高程中误差1/31/2

3.3.4.3困难地区大(面积的森林、沙漠、戈壁、沼泽等)地物点的平面位置中误差按3.3.4.1放宽0.5

倍,高程中误差按表3放宽0.5倍。特别困难地区,无法按本标准规定的正常方法施测时,其成图精度及

施测方法可结合测区具体情况拟定技术规定,报上级主管部门批准后实施。

4平面控制测A

4.1一般规定

4.1.1平面控制点是地形测量及地质勘探工程测量的基础,因此必须具有足够的精度及密度,以满足

相应比例尺地形图和地质勘探工程测量的需要。

4.1.2平面控制网可采用全球定位系统G(PS)测量、三角测量、边角组合测量和导线测量。测量方法的

选择应根据测区面积、测图比例尺及矿区发展远景等因地制宜,做到技术先进、经济合理、确保质量、长

期适用。

4.1.3平面控制网的布设一般应遵循从整体到局部、分级布网的原则。其等级的划分,一般依次为三、

四等和一、二级。各级平面控制网,根据矿区的规模均可作为首级网。加密网视具体情况,可以越级布网。

4.2平面控制网的主要技术要求

4.2.1平面控制点的精度及密度要求

4.2.1.1三、四等平面控制网中最弱相邻点的相对点位中误差不大于0.1m;一、二级平面控制网中最

弱点相对于起算点的点位中误差不大于0.1mo

4.2.1.2平面控制点的密度一般应保持在图上500mm-1000mm的间隔内有一个点,且应能全面控

制测区的范围。

4.2.2三角网的主要技术要求

4.2-2.1各等级三角网的主要技术指标应不超过表4的规定。

4.2.2.2各等级三角网的布设,应符合下列要求:

a)独立控制网可布设为三角单锁、双锁、中点多边形或连续网;在高等级点下加密控制网时,可采

用插网、插锁、插点或其他图形;

b>插锁线(形锁)的三角形个数一般不多于8个。各种网形的三角形内角不应小于300,如受地形限

制时,个别角亦不应小于250;

c)布设插网或插点的位置应尽量避免靠近高级点。当插点与高级点或插点与插点间距离短于平均

GB/T18341-2001

边长时,应尽量组成网形联测;

d)布设插点时,应至少由三个方向测定,且各方向均需双向观测,使之能构成极条件或边条件;

e)当三角网估算精度偏低时,宜适当加测对角线或增设测距边以提高网的精度;

f)在特殊情况下,一、二级三角网可布设为无定向线形锁,但应有必要的检核条件。

4.2.2.3首级三角网的起始边长,应采用相应精度的光电测距仪测定。

4.2.3导线和导线网的主要技术要求

4.23.1各级光电测距导线的主要技术指标应不大于表5的规定。

表5

导线长度平均边长每边测距钡q角中误差导线全长

等级

kmkm相对中误差(")相对闭合差

三等3041/1200001.81/50000

四等2021/800002.51/40000

一级1011/400005.01/20000

二级50.51/2000010.01/10000

4.2-3.2各等级导线网的布设应符合下列要求:

a)导线宜布设成直伸等边形状,相邻边长之比不应超过1:3。导线网用作首级控制时,宜布设成多

边形格网;作为加密网时,可布设成单线、单结点或多结点网等形式;

b)导线网中结点与高级点间或结点与结点间的路线长度,应不大于表5导线长度的0.7倍。导线

边数一般不应大于10条;

c)加密的一、二级导线,可布设无定向导线,无定向导线应尽可能组成结点网。

4.2.4测边网或边角组合网的主要技术要求

4.2-4.1根据测区的具体情况,平面控制网可布设为测边网或边角组合网。

4.2.4.2各等级测边网或边角组合网的主要技术指标应不大于表6的规定。

表6

平均边长测角中误差

等级测距相对中误差

km(")

三等5.51.81/160000

四等3.02.51/120000

一级1.55.01/60000

二级0.810.01/30000

4.2.4.3各等级边角网或边角组合网的布设应符合以下要求:

a)网的布设应与相应等级的三角网的规格一致,网的边长宜近似相等,各三角形的内角不应大于

1000和不宜小于300,个别角度也不应小于250;

b>对于由测边组成的中点多边形、大地四边形或扇形,应根据经各项改正后的边长观测值进行圆

周角条件及组合角条件的检核检〔核公式见3(1)式〕;

c)在测边网布设中,宜选择图形欠佳部位适当加测对角线,以增加图形强度和检核条件。

4.3技术设计、选点、造标、埋石

4.3.1测区平面控制网的布设,应在充分搜集和了解有关资料的基础上,采用野外踏勘和图上设计相

结合的方法,制定出经济、合理的布网方案。

对有特殊要求的工程施工控制网,应在考虑起始数据误差的基础上,进行整体及各级网的精度最优

化设计。

GB/T18341-2001

4.3.2在设计和选点时,应充分利用已有点位,并使所选点位构成良好的图形结构。与国家点联测时,

应在设计中明确联测方案。

4.3.3各等级平面控制点的位置应符合下列基本要求:

a)相邻点之间应通视良好,观测视线距地面障碍物的距离,三、四等网应在1.5m以上,一、二级网

应在0.5m以上,并保证成像清晰、便于观测;

b)点位应选在土质坚实的地方或坚固稳定的高建筑物顶面上,便于造标、埋石和观测,并能永久保

存;

c)视标高度合理,作业安全,便于控制网的扩展和低等级点的加密;

d)三角导(线)点一般应取村名、山名、地名作为点名,并应于实地调查确定。一、二级点的点名可采

用编号方法。

4.3.4三、四等控制点可视需要建造规标。一、二级控制点不建立规标。规标的建立应因地制宜地选用

标材,视标类型可采用寻常标、双锥标和墩标等。

4.3.5建造各类规标应符合下列要求:

a)标形端正,基础坚实,标架稳固,视线距离槽柱应大于0.1m;

b)标心或圆筒中心与标志中心应在同一铅垂线上,最大偏差不应大于0.1m;

c)各类规标的照准标位可采用标心或圆筒,其直径大小可按式1()计算:

R21S

---

..……。...············……(1)

式中:S—控制网的边长,me

4.3.6利用旧三角点的靓标时,应检查其坚固性。对不合要求的规标,必须根据情况进行加固或重建。

4.3.7三角导(线)点均应按相应等级的规格见〔附录n标(准的附录)〕,埋设稳固的中心标石。与旧点

重合的三角点,应尽量利用旧标石。若原标石只有一层,但坚固完整者,可直接利用。

4.3.8三、四等三角(导线)点均埋设双层标石,一、二级三角导(线)点一般埋设单层标石。位于铺装路

面上的一、二级导线点,可采用其他能长期保存、坚固稳定的标志代替埋设标石、标志。

4.3.9三角点标石一般用混凝土灌制。在有条件的地区也可用相同规格的坚硬石料代替。

4.3.10三角(导线)点的标石埋设应符合下列要求:

a)埋设双层标石时,两层标志中心应严格地在同一铅垂线中,最大偏差不应大于3mm,并应精确

量取各层标志面间的垂直距离取(至厘米),将量取结果记人“三角点点之记”中;

b)重埋标石时,要确保所埋设新标石的标志中心与原标志中心在同一铅垂线中,偏差不应超过

3mm,并精确量算出新、旧标志面之间的高差量(至厘米)。重埋情况记人“重新埋设中心标石点报告表”

见〔附录C标(准的附录)〕,并通知原埋石单位;

c)在三角点标石的柱石和盘石顶面中央均嵌人一个瓷质或金属标志,标志需安放正直,粘接牢固;

d>埋设标石时,应先将坑底填以砂石,捣固夯实,然后埋下盘石和柱石,标石埋稳后,周围的土要夯

实,以防标石倾斜和位移。

4.3.11造标、埋石结束前,应将点之记上的柱石断面图尺寸和柱石标志中心至规标有关部位的高度填

写清楚。

4.4水平方向观测

4.4.1经纬仪检验

4.4.1.1经纬仪是水平方向观测的主要工具,必须进行严格的检验。对于新使用或经过大修的仪器,应

进行全面检验。

4.4.1.2对于11.12型经纬仪,在每期作业开始前均应进行下列项目的检验:

a)照准部旋转正确性的检验;

b)光学测微器行差的测定;

GB/T18341-2001

“)垂直微动螺旋使甲正确性的检验;

d)照准部旋转时仪器底座位移而产生的系统误差的检验;

e)水平轴不垂直于垂直轴之差的测定。

4.4.1.316型经纬仪应进行下列项目的检验:

a)照准部水准轴与垂直轴是否正交的检验;

b)十字丝位置是否正确的检验;

c)视准轴误差(2(c)的检验;

d)望远镜水平轴应与垂直轴正交的检验;

e)垂直度盘指标差的检验;

f)垂直度盘偏心差的检验。

44.1.4作业过程中,如果使用光学对点器置中时,还应对光学对点器经常进行检查和校正。

4.4.1.5电子经纬仪及全站仪一般应进行下列项目的检验:

a)照准部水准器的检校;

b)光学对点器的检校;

c)视准轴误差2(c)的测定;

d)水平轴不垂直于垂直轴之差的测定;

e)照准部旋转时仪器底座位移而产生的系统误差的检验;

f)补偿器补偿范围的测定;

B)补偿器补偿精度的测定。

4.4.2水平方向观测前的准备工作应符合下列要求:

a)检查规标是杏稳固安全,确认其稳固后,方可进行观测;

b)在土质松软的地面观测时,应采取打脚桩或其他措施,保证脚架稳固;

c)测定测站点和照准点归心元素测(定方法与要求见4.4.6);

d)整置仪器,按选点图找好观测方向,辩认照准目标附近的地形特征,并检查视线超越或旁离障碍

物、规标各部位的距离是否合乎要求;

。)方向观测要选择一个距离适中、通视良好、成像清晰的方向作为零方向;

f)为消除或减弱度盘分划长短周期误差、测微器分划误差及行差的影响,水平方向观测各测回应

均匀地分配在度盘和测微器的不同位置上,各测回间应将度盘位置变换一个角度。,其计算公式如式

(2):

1800,.,、,,,.,、.0o{1}

6=一二二t3一11十t曰一1)十二IJ一下}(2)

刀17/t、‘1

式中犷m-测回数;

J—测回序号(j(=1,2,m);

i—水平度盘最小间隔分划值。J,型为4f42型为10';

。—测微器格数。ii型为60格,J2型为600",

一、二级小三角点水平方向观测时,度盘变换位置可按式3()计算:

1800

(J一1)+z'(.1一1)(3)

7刀

对于电子经纬仪及全站仪,可以不作度盘和测微器的位置分配。

4.4.3水平方向观测的作业要求

4.4-3.,各等级水平方向观测均应在通视良好,成像清晰稳定时进行。晴天的日出、日落和中午前后,

若成像模糊或跳动剧烈时,不应进行观测。全部测回可以在一个时间段内完成。

4.4-3.2观测开始前,应根据观测目标调整好望远镜的焦距,在一个测回内要保持不变。

GB/T18341一2001

4.4-3.3水平方向观测采用方向观测法。当方向数不多于3个时,可不归零。方向观测法一测回的操

作程序如下:

a)将仪器照准零方向目标,按观测度盘表对好度盘和测微器;

b)顺时针方向旋转照准部1-2周后精确照准零方向目标进行水平度盘测微器读数重(合对径分

划线两次);

c)顺时针方向旋转照准部,精确照准2方向目标,按b)方法进行读数;顺时针方向旋转照准部依次

进行3,4,",n方向的观测,最后闭合至零方向;

d)纵转望远镜,逆时针方向旋转照准部1-2周后,精确照准零方向,按b)方法进行读数;

e)逆时针方向旋转照准部,按上半测回观测的相反次序依次观测至零方向。

4.4-3.4在观测过程中,仪器不应受日光直射,气泡中心位置偏离整置中心不应超过1格。当气泡位置

偏离接近1格时,应在测回间重新整置仪器。有纵轴倾斜传感器校正的电子经纬仪及全站仪可不受此限。

4.4.3.5观测时仪器转动应平稳、匀称。用望远镜垂直丝精确照准目标时,应将目标置于水平丝附近,

照准各方向目标应在相同位置。使用微动螺旋照准目标时,其最后旋动螺旋的方向应为旋进。

4.4-3.6当方向总数超过7个时,应分两组观测。每组方向数应大致相等,且要包括两个共同方向其(

中一个为共同零方向)。两组观测的两个共同方向间的角值互差不应超过本等级测角中误差的两倍。两

组观测结果分别取中数。分组观测的最后结果按等权进行测站平差。

4.4-3.7当观测方向多于三个,在观测过程中若个别方向目标不清晰时,可先放弃,待清晰时补测,一

测回中放弃的方向数不应超过方向总数的1/3。放弃方向补测时,可只联测零方向。放弃方向的补测,应

在原基本测回测完后进行。如果全部基本测回测完,有的方向尚未观测过,对这些方向的观测,则应按分

组观测处理。

4.4-3.8三、四等三角观测,当垂直角超过士3。时,每测回应重新整置仪器,使水准气泡居中,或者在观

测过程中读定水准器,加入垂直轴倾斜改正。

4.4-3.9在高等点上设站观测低等方向时,须联测两个高等方向,且宜是与低等方向构成图形的高等

方向。

在己经观测过的点上第二次设站观测时,应联测两个已测方向。一个点上同时或同人不同时进行不

同等级观测时,如能确保照准的高等方向正确无误,则在低等观测时可只联测一个通视良好、成像清晰

的高等方向。

联测高等方向夹角的观测值和原观测值查(不到原观测成果,则可用坐标反算值)之差不应超过士2

丫认拜采式(中m,,m2为相应的新、,日成果等级规定的测角中误差)。

4.4-3.10水平方向观测的技术要求及方向法观测的各项限差应符合表7的规定。

观测测回数

光学测微器两次重合读数限差(“)

半测回归零差限差()

一测回内2c互差限差(’)‘

同一方向值各测回互差限差(”)

三角形最大闭合差(“)

GB/T18341-2001

4.4.4导线水平角观测的作业要求

4.4.4.1各等级导线水平角观测的技术要求应符合表8的规定。

表s

测回数0限差方位角闭合差限差

等级

J,JzJ6(1)(")

三等1012t3.53.6,/万

四等6105.05护.

一级4610.010万

二级2420.020、/万

注:,为测站数;4=左〔角〕01+右〔角〕4+一3600,

4.4-4.2在观测时应以奇数测回和偶数测回各(为总测回数的一半)分别观测导线前进方向的左角和

右角。观测右角时,仍以左角起始方向为准变换度盘位置。

4.4-4.3导线点观测方向多于两个时,应按方向观测法观测。

4.4.5水平方向观测成果的重测和取舍

4.4.5.1凡超出本标准规定限差的结果,均应进行重测。因超限而重测的完整测回称为重测。重测应

在基本测回完成后进行。

4.4.5.2因对错度盘、测错方向、读记错误、上半测回归零差超限、碰动仪器、气泡偏离过大或其他原因

而放弃未测完的测回,均可立即重新观测、而不算做重测测回。

4.4-5.3因2c互差或各测回方向值互差超限时,应重测超限方向并联测零方向。因测回互差超限而重

测时,除明显孤值外,原则上应重测观测结果中最大和最小值的测回。

4.4-5.4零方向的2。较差或下半测回的归零差超限,该测回应重测。方向观测法一测回中,重测方向

数超过所测方向总数的1/3时包(括观测三个方向有一个方向重测),该测回应重测。

4.4-5.5在一个测站上,基本测回重测的方向测回数超过全部方向测回数的1/3时,应整站重测。

4.45.6方向观测法重测数的计算:在基本测回观测结果中,重测一个方向,算作一个方向测回;一测

回中有两个方向重测,算做两个方向测回;因零方向超限而全测回重测,算做(n(-1)个方向测回。一份

成果的全部方向测回总数为(n(-1)^m式(中n为该站方向总数,m为测回数)。

4.4-5.7方向重测时只须联测零方向。

4.4-5.8基本测回结果和重测结果,应载人记簿。重测与基本测回结果不取中数,每一测回只采用一个

符合限差的结果。

4.4-5.9因三角形闭合差、极条件、基线条件、方位角条件自由项超限而重测时,应进行认真分析,择取

有关测站整站重测。

4.4.5.10水平方向观测记录及计算取位应符合表9的规定。

表9{"}

方位角三角形

等级仪器读数和或中数记簿计算测回中数归心改正数

闭合差闭合差

ii0.1

三、四等0.10.10.10.10.10.1

J21

J21

一、二级111111

J66

4.4.6归心元素的测定

4.4.6.1归心元素测定,一般用经纬仪在大约相交成120”或60“的三个方向依盘左、盘右进行投影。如

GB/T18341-2001

因地形限制,也可在交角为90“的两个方向上连续投影两次两(次间须稍变动仪器位置)。投影示误三角

形最长边或示误四边形的长对角线,对于标志、仪器、回光中心的投影应小于5mm,对于圆筒、标心柱

中心的投影应小于10MM.

4.4.6.2投影应在专用投影纸上进行。投影完毕后,除标志中心外,其他各投影中心均应描绘两个本点

观测方向,其中一个是观测零方向。其观测值与描绘值之差,当偏心距小于0.3m时,不应超过20;偏心

距大于。.3m时,不应超过10。偏心距。量至1mm,偏心角0量至151.

4.4-6.3在不设站的点上进行照准点投影时,描绘点应包括测站方向,同时用仪器观测两描绘方向间

的夹角一个测回,记于投影用纸上。

4.4-6.4三、四等三角点,测站点和照准点归心元素一般只测定一次,投影至观测时间不超过三个月。

对于高标和不牢固的规标,应根据实际情况适当增加投影次数,如遇大风、暴雨等特殊情况应及时投影。

4.5距离测量

4.5.1基本规定

4.5门.1各等级平面控制网的起始边和边长,均应采用相应精度的光电测距仪测定。

4.5.1.2测距仪的精度分级,依测距仪出厂时的标称精度,按1km测距中误差MD划分为两级:

I级:mD(15mm

II级:5mm<MD镇10mm

测距中误差m。按式4()计算:

MD二士a(+b.D)(4)

式中:a—标称精度固定误差,MM;

b一标称精度比例误差系数,mm/km;

D一一测距边长度,km.

4.5.2仪器检验

4.5.2门新购置的测距仪需作下列检视:

a)仪器的附件、配件是否齐全,有无损坏、霉变、变形现象;

b)仪器的各个旋钮、按钮是否灵活、有效;

c)按仪器说明书规定的操作步骤,通电检查仪器的功能。

4.5.2.2新购置的或经过修理的测距仪,应按下列规定项目进行全面的检验:

a)光电照准系统共轴性或平行性的检验与校正;

b)发光管相位均匀性照(准误差)的检验;

c)幅相误差的检验;

d)周期误差的检验;

e)精测频率的检验;

f)内部符合精度的检验;

g)加常数和乘常数的测定;

h)反射棱镜常数的测定;

i)测程的检验。

4.5.2.3测距仪附件及气象仪表需作下列检验:

a)光学对点器的检校;

b)对中杆的检校;

c)气象仪表的检校。

4.5-2.4已正常用于生产的测距仪,应对4.5.2.2中的d),e),f),g)项进行检验,检验周期一般不超过

一年;对4.5.2.3中的a),b)项应经常进行检校;对4.5.2.3中的c)项检验周期一般为三年。

4.5.2.5全站仪的测角部分,应按4.4.1.5的规定项目进行检验。

Gs/T183412001

4.5.3测距边的选择

4.5.31测距边的长度应符合相应等级规定的边长要求,且应顾及所用测距仪的最佳测程。

4.5.3.2测线应高出地面和离开障碍物1m以上。

4.5-3.3测线方向的背景部分应避免有强烈的反光物体。

4.5-3.4测站应避开受强磁场千扰的地方,一般要求离高压线5m以外。测线不宜从高压输电线间穿

过。

4.53.5测线应尽量避免通过吸热、散热体如(湖泊、散热塔等)的上空及附近。测线通过较宽的水域

时,视线高度应大于2m,并应选择有利观测时间作业。

4.5.3.6测距边两端点的高差不宜过大,应满足下述规定:

a)若测距边两端点的高差采用对向三角高程方法测定,则高差的限值按式5()计算:

,S

九之,二二二二(5)

1.10一”

式中:S—测距边边长,rn;

T—相应等级测距边规定的相对中误差分母。

b)当测距边两端点高程是由水准或光电测距高程导线测定时,测距边两端点的高差可不受上述限制。

4.5.4光电测距的技术要求

4.5-4.1各等级边长测量的主要技术要求应符合表10的规定。

表10

每一时间

控制网等级仪器等级时间段备注

段测回数

三、四等当四等导线边长小于2km时,

一、二级可观测一个时间段

一1可以用往返测量代替不同时间段mli量·时间段指上午、下午、夜间和不同的白天。

2一测闻指照准目标一次,读数四次。自动取平均值的仪器,每进行一次平均值测量为一测回。

一3测定作为首级网的一二级起始边时,亚级仪器应观测四测回·

4.5-4.2各级测距仪观测结果的各项较差的限值,应不大于表11的规定。

表11

仪器等级一测回读数较差测回间较差不同时间段或往返较差

I57

丫2(a+b.D)

II10l5

1不同时间段或(往返)测量的较差,应将斜距化算到r-I--高程面上进行比较。

2(a斗一b"D)为仪器的标称精度。

4.5-4.3气象数据的测定应符合表12的规定。

表12

GB/T18341一2001

4.5.4.4利用天顶距计算高差和平距时,天顶距观测应符合5.7的规定。

三、四等边长及一级起始边应对向观测天顶距,一、二级边长可在一端测定。

4.5.5测距观测的作业要求

4.5-5.1测距观测时间的选择应符合下列规定:

a)应在大气稳定、成像清晰的气象条件下观测,晴天日出后与日落前半小时内不宜观测,中午可根

据地区、季节和气象情况留有适当的间歇时间。阴天有微风时,可以全天观测;

b)在雷雨前后、大雾、大风、雨雪天气及大气透明度很差的情况下不应作业。

4.5.5.2测距的作业应符合下列规定:

a)严格执行仪器说明书中规定的操作程序;

b)测距前应先检查电池电压是否符合要求。测距仪应有一定的预热时间,使之与外界温度相适应。

观测时,应用“电照准”获得最佳回光信号;

c)晴天作业时仪器应打伞遮阳,主要电子附件也应避免曝晒。严禁将仪器照准头对向太阳,亦不宜

顺光、逆光观测。在顺光观测时,当阳光与测线夹角小于30时“,棱镜也应打伞遮光;

d)应按仪器性能及距离选用棱镜组合,作业时使用的棱镜宜与检验时使用的棱镜一致;

e)仪器和棱镜应严格对中,仪器及棱镜高量至毫米;

f)测距时,应暂停无线电通话。仪器和棱镜架设后,应有专人管护。

4.5.5.3气象元素的测定应符合下列要求:

a)测距前,应先打开干湿温度表和气压表,使其与周围温度一致;

b)气压表应放置水平,防止曝晒,读数前要轻轻敲击气压表盖,防止指针搁滞;

c)温度表应悬挂在与测距视线同高、不受阳光辐射影响且通风良好的地方。自动通风干湿温度表

和手摇干湿温度表应按规定的要求正确使用。

4.5-5.4当边长必须进行偏心观测时,应符合下列规定:

a)当偏心距小于0.4m时,归心元素测定按4.4.6规定执行;

b)当受条件限制,必须进行大偏心观测时,只能在单端进行,且偏心距最大不宜超过10m;

c)偏心距用钢尺丈量两次,读数较差应小于5mm,取中数记至毫米;偏心角用经纬仪测定一测回,

两个半测回较差应不大于2f.

4.5.6观测成果的重测和取舍

4.5.6.1凡超出表11限差的观测成果,均须重测。

4.5-6.2当一测回中读数较差超限时,可重测一个读数,若重测后读数较差仍超限,该测回重测。

4.5-6.3测回间较差超限时,应重测一测回,若重测后仍超限,该时间段重测。

4.5.6.4不同时间段或(往返测)较差超限时,应重测一个时间段的全部测回。

4.5.7光电测距距离计算

4.5.7门测距仪观测的斜距s,须进行气象改正、加常数改正、乘常数改正、周期误差改正及仪器说明

书中规定的其他改正,求得改正后的倾斜距离so,然后利用测边两端点间的高差或天顶距计算出测边

平均高程面上的水平距离D,最后依次将D换算为参考椭球面或(任意高程面)边长Do、高斯平面边长

DG。

4.5-7.2进行加常数、乘常数及气象改正时,可按测边的精度要求和测距仪的性能在仪器中预置改正

或计算改正。自动进行气象改正的测距仪,在进行三、四等边长测量时,如果气象改正系统精度低于DX

10-1,应采用计算方法改正。

4.5-7.3气象改正数的计算:

OD二执(一n}·S···························……(6)

式中:S-—距离观测值,m;

仪器气象参考点的群折射率;

Gs/T18341-2001

n—作业时气象条件下的群折射率。

气象改正数也可利用仪器说明书中提供的精确公式、计算图表或计算盘进行计算。

4.5-7.4周期误差改正数的计算:

‘。,.I,2S、___。

LX.LA=且sink叽一卜,丁入,ibV-(7)

\’八

式中:A—周期误差振幅,MM;

乳-一周期误差的初相角,(“);

几—测距仪精测调制频率波长,mo

当A大于测距中误差绝对值的v万倍时,应进行此项改正。对于脉冲式测距仪不进行此项改正。

4.5.7.5测距仪加常数和乘常数改正数的计算:

加常数改正数:△及=C(8)

乘常数改正数:ADR=R·S(9)

式中:C-测距仪的加常数,MM;

R—测距仪的乘常数,mm/kme

4.5-7.6测边平均高程面水平距离的计算:

a)利用测距仪中心与反光镜中心的高差h计算:

D一1}So一、2(10)

式中:So—经各项改正后的斜距,ma

b)利用单方向的天顶距Z计算:

D=Sn·sin(Z一AZ")!

干(11

乙Z(1一k)·S,·sinZPX

2R

式中:k—当地的大气折光系数;

R—测区地球平均曲率半径,rn,

边长往返测量时,可利用各相应的天顶距按(11)式进行平距计算,然后取平均数。

4.5.7,7测距边长的归心计算:

a)当偏心距镇‘0.4m时,按下式计算:

D二及一e,·coso;一e2·COSO,

式中:D。—偏心观测的水平边长;

e,—测站的偏心距;

e2—镜站的偏心距;

0,—测站的偏心角;

0,—镜站的偏心角。

b)当偏心距。>0.4m时,按下式计算:

(13)

式中:e-测站的偏心距;

8—测站的偏心角。

4.5.7.8投影至参考椭球面的边长计算:

a)三、四等及一级网边长按下式计算:

月m+hm

Do=D一。D······························……(14)

RA+Hm+h,

R,,=R}1一万·Cos2B·cos2A·…’‘.·。··…‘··‘·····‘···……(15)

GB/T18341一2001

式中:D—测边平均高程面上的边长,m;

Hm—测边平均高程面的高程,m;

h.—测距边所在的大地

定制服务
