GB/T 39675-2020 电网气象信息交换技术要求

ICS29.020

中华人民共和国国家标准

GB/T39675—2020

电网气象信息交换技术要求

Technicalrequirementforinformationexchangeofpowergridmeteorology

2020-12-14发布2021-07-01实施

'家标准31觀11发布

GB/T39675—2020

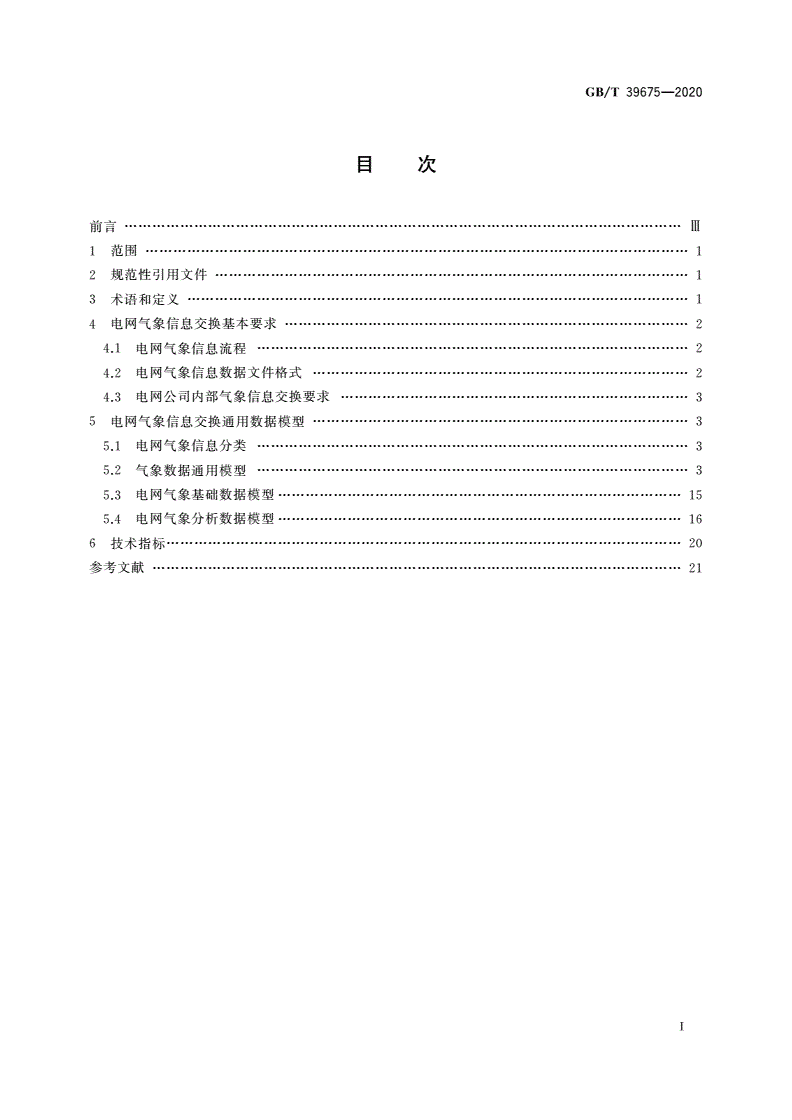

目次

!"I

1細i

2规范性引用文件1

3术语和定义1

4电网气象信息交换基本要求2

4.1电网气象信息流程2

4.2电网气象信息数据文件格式2

4.3电网公司内部气象信息交换要求3

5电网气象信息交换通用数据模型3

5.1电网气象信息分类3

5.2气象数据通用模型3

5.3电网气象基础数据模型15

5.4电网气象分析数据模型16

6技术指标20

PQ文R21

GB/T39675—2020

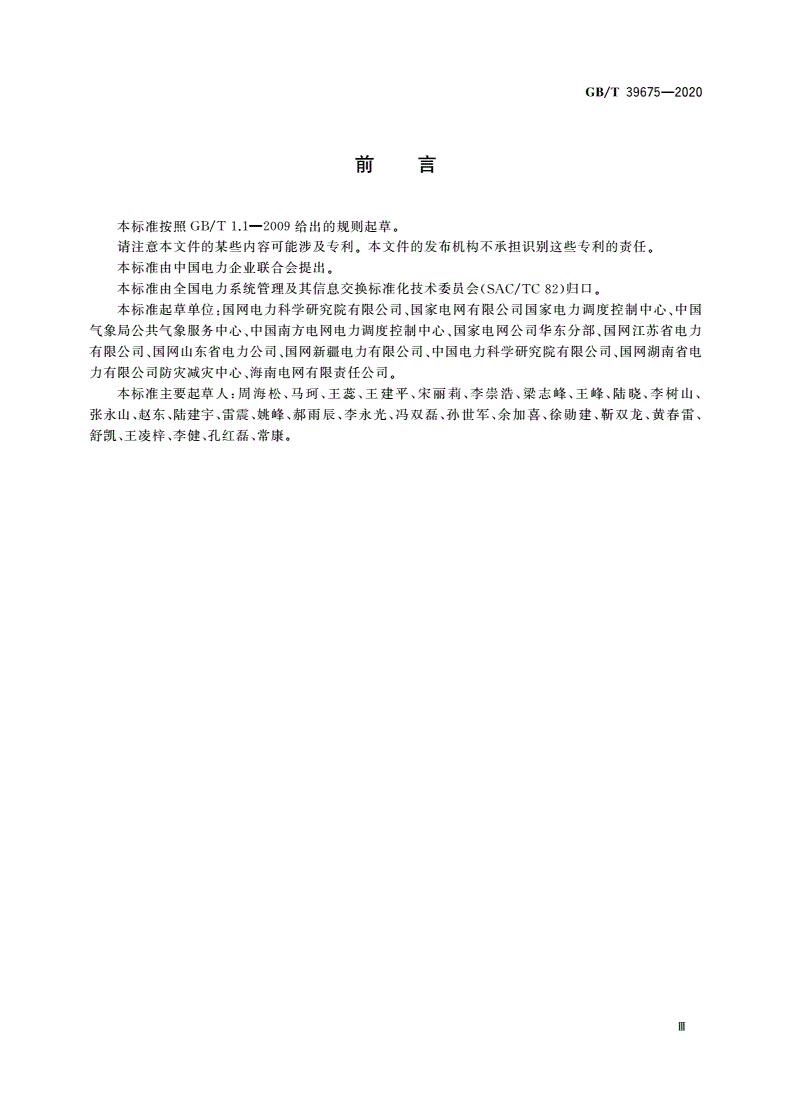

刖

本标准按照GB/T1.1—2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国电力企业联合会提出。

本标准由全国电力系统管理及其信息交换标准化技术委员会(SAC/TC82)归口。

本标准起草单位：国网电力科学研究院有限公司、国家电网有限公司国家电力调度控制中心、中国

气象局公共气象服务中心、中国南方电网电力调度控制中心、国家电网公司华东分部、国网江苏省电力

有限公司、国网山东省电力公司、国网新疆电力有限公司、中国电力科学研究院有限公司、国网湖南省电

力有限公司防灾减灾中心、海南电网有限责任公司。

本标准主要起草人：周海松、马珂、王蕊、王建平、宋丽莉、李崇浩、梁志峰、王峰、陆晓、李树山、

张永山、赵东、陆建宇、雷震、姚峰、郝雨辰、李永光、冯双磊、孙世军、余加喜、徐勋建、靳双龙、黄春雷、

舒凯、王凌梓、李健、孔红磊、常康。

GB/T39675—2020

电网气象信息交换技术要求

1范围

本标准规定了电网气象信息交换基本要求、通用数据模型及技术指标要求。

本标准适用于各级电网公司间、电网公司不同业务系统间电网气象信息交换与共享。

注：电网公司与气象部门间信息交换与共享，按照气象部门已发布标准执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本(包括所有的修改单）适用于本文件。

GB/T21984—2017短期天气预报

GB/T27961气象服务分类术语

GB/T30149电网通用模型描述规范

GB/T33601电网设备通用模型数据命名规范

GB/T33695地面气象要素编码与数据格式

GB/T36572电力监控系统网络安全防护导则

GB/T37301地面气象资料服务产品技术规范

DL/T1500-2016电网气象灾害预警系统技术规范

QX/T387—2017气象卫星数据文件名命名规范

3术语和定义

GB/T27961、GB/T37301和DL/T1500—2016界定的以及下列术语和定义适用于本文件。为了

便于使用，以下重复列出了DL/T1500—2016中的某些术语和定义。

3.1

电网气象信息狀狅rmatkrnofpowergridmeteor狅gy

电网公司中应用的气象数据、电网气象基础数据、电网气象分析数据的总称。

3.2

气象数据meteorologicaldata

由气象部门直接提供给电网公司的气象观测、预报、预警数据的总称。

3.3

电网气象基础数据basedaaofpowergridmeteordogy

将气象数据按照一定算法映射成输电线路、变电站、城市等电网重点关注区域的现地气象数据。

3.4

电网气象分析数据analys狊dataofpowergridmeteorology

以气象数据、电网气象基础数据为基础，使用算法、模型为满足电网气象灾害预警、电网优化调度、

电网公司决策支持等高级分析需求而生成的数据。

1

GB/T39675—2020

3.5

电网气象信息交换狀狅rmationexchangeofpowergridmeteorology

电网公司与气象部门之间、各级电网公司间以及各系统间的气象信息交换。

3.6

电网气象信息系统狀狅狉犿犪:狅狀systein狅犳狆〇狑犲狉犵狉犱犿狋eorok)gy

电网公司内电网气象信息相关系统的总称。

3.7

电网气象灾害犵狉犱mteorlogicaldisaster

台风、暴雨(雪）、寒潮、大风沙尘暴（）、低温、高温、干旱、雷电、冰雹、霜冻和大雾等天气现象对电网

生产造成的灾害，以及电网线路山火、线路覆冰、线路污闪等因气象因素引发的次生电网灾害。

[DL/丁1500—2016,定义3.1]

3.8

电网气象灾害预警meteorologicaldisasterearly-warningofgrid

基于气象预报信息及气象预报产品的基础数据，建立针对电网输变电设备的气象灾害预警模型，输

出未来1h以上的气象灾害影响电网输电线设备短期预警信息。

[DL/丁1500—2016,定义3.5]

4电网气象信息交换基本要求

4.1电网气象信息流程

电网气象信息交换应符合GB/T36572的网络安全防护要求，气象数据应通过电网公司的安全隔

离装置送入电网公司安全瓜区，电网气象信息流程见图1。

4.2电网气象信息数据文件格式

4.2.1电网公司与气象部门的气象信息文件交换格式应符合GB/T33695、QX/T387—2017、

GB/丁21984—2017的规定。

2

GB/T39675—2020

4.2.2电网公司之间电网气象信息文件交换格式应符合GB/T30149的规定。

4.3电网公司内部气象信息交换要求

4.3.1下级电网气象信息系统可向上级电网气象信息系统上传电网气象信息。

4.3.2同级电网公司间电网气象信息系统可交换电网气象信息。

4.3.3同级电网公司各业务系统间电网气象信息交换宜采用统一接口。

5电网气象信息交换通用数据模型

5.1电网气象信息分类

电网气象信息分类见图2。电网气象信息应包括气象数据、电网气象基础数据、电网气象分析数

据。气象数据应包括气象观测数据、气象预报数据、气象预警数据；电网气象基础数据应包括电网资源

气象实况数据和电网资源气象预报数据；电网气象分析数据应包括电网气象灾害数据和电网气象应用

分析数据。电网气象灾害数据包括台风、雷击、暴雨、覆冰、山火等数据。

图2电网气象信息分类

5.2气象数据通用模型

5.2.1气象观测站数据模型

气象观测站数据模型宜按表1进行定义。

表1气象观测站数据模型

属性英文名属性类型属性中文名

STCD整型站号

STNM字符型站名

LONG浮点型经度

3

GB/T39675—2020

表1(续)

属性英文名属性类型属性中文名

LATI浮点型纬度

DISNM字符型所属地级行政区

IS_DIS整型是否地级市代表站

COUNM字符型所属县级行政区

IS_COU整型是否县级市代表站

示例：

<?xmlversion=M1.0Mencoding=MUTF-8M?>

<EVersion="CIME2016"Type="全模型"T_Head=M@MV_Head=M@#MObject="#MTime="20180123_110000">

<气象观测站数据>

<@>NUMBERSTCDSTNMLONGLATIDISNMIS_DISCOUNMIS_COU</@>

<#>158238南京118.8032.00南京市1南京市辖区1</#>

<#>258257靖江120.2732.00泰州市0靖江市0</#>

<#>354857青岛120.3336.07青岛市1青岛市辖区1</#>

</气象观测站数据>

</E>

注：本标准中的示例格式符合GB/T30149的规定。

5.2.2卫星云图产品数据模型

卫星云图产品数据模型宜按表2进行定义。

表2卫星云图产品数据模型

属性英文名属性类型属性中文名

PRODUCTCODE字符型卫星产品代码

PRODUCTNAME字符型卫星产品名称

示例：

<?xmlversion=,,1.0"encoding=,,UTF-8,,?>

<EVersion=,,CIME2016"Type="全模型"T_Head="@"V_Head="@#"Object=,,#MTime="20180123_110000">

<卫星云图产品数据>

<@>NUMBERPRODUCTCODEPRODUCTNAME</@>

<#>1FY2E风云二E气象卫星</#>

<#>2FY4A风云四A真彩色云图</#>

</卫星云图产品数据>

</E>

5.2.3雷达图站点数据模型

雷达图站点数据模型宜按表3进行定义。

4

GB/T39675—2020

表3雷达图站点数据模型

属性英文名属性类型属性中文名

RDID字符型雷达站号

IDNAME字符型雷达站名

PRODUCTCODE字符型雷达产品代码

PRODUCTNAME字符型雷达产品名称

示例：

<?xmlversion=,,1.0"encoding=,,UTF-8,,?>

<EVersion=,,CIME2016"Type="全模型"T_Head="@"V_Head="@#"Object=,,#MTime="20180123_110000">

<雷达图站点数据>

<@>NUMBERRDIDIDNAMEPRODUCTCODEPRODUCTNAME</@>

<#>1QG全国XGF组合反射率拼图</#>

<#>2DB东北ZGF基本反射率拼图</#>

<#>3HB华北OGF—小时降水拼图</#>

</雷达图站点数据>

</E>

5.2.4气象站观测数据模型

气象站观测数据模型宜按表4进行定义。

表4气象站观测数据模型

属性英文名属性类型属性中文名描述

与气象观测站类的

STCD整型站号

STCD关联

TIME时间型时间北京时

WEATHER整型天气现象代码

RAIN浮点型降水量单位：mm

TEMPERATURE浮点型小时平均气温单位

WINDP浮点型小时平均风速单位：m/s

WINDD浮点型小时平均风向单位：（°)

HUMIDITY浮点型小时平均湿度R（H)单位

ENPRESSURE浮点型小时平均气压单位:hPa

示例：

<?xmlversion=,,1.0"encoding=,,UTF-8,,?>

<EVersion="CIME2016"Type="全模型"T_Head="@"V_Head="@#"Object=,,#MTime="20180123_110000">

<气象站观测数据>

<@>NUMBERSTCDTIMEWEATHERRAINTEMPERATUREWPWDHUMIDITYENPRESURE</@>

<#>15823820180123110000000.11012351681011</#>

<#>25825720180123110000040.03185556958</#>

<#>35485720180123110000033.1-23178881000</#>

</气象站观测数据>

</E>

5

GB/T39675—2020

5.2.5卫星实况数据模型

卫星实况数据模型宜按表5进行定义。

表5卫星实况数据模型

属性英文名属性类型属性中文名描述

与卫星云图产品类的

PRODUCTCODE字符型卫星产品代码

PRODUCTCODE关联

TIME时间型时间北京时

PIC文件图片

示例：

<?xmlversion="1.0"encoding="UTF-8"?>

<EVersion="CIME2016"Type="全模型"T_Head="@"V_Head="@#"Object，#"Time="20180123_110000">

<卫星实况数据>

<@>NUMBERPRODUCTCODETIMEPIC</@>

<#>1FY2E20180123100000CD_FY2E_20180123100000.JPG</#>

<#>2FY4A20180123110000CD_FY4A_20180123110000.JPG</#>

</卫星实况数据>

</E>

5.2.6雷达实况数据模型

雷达实况数据模型宜按表6进行定义。

表6雷达实况数据模型

属性英文名属性类型属性中文名描述

与雷达图站点类的

RDID字符型雷达站号

RDID关联

与雷达图站点类的

PRODUCTCODE字符型雷达产品代码

PRODUCTCODE关联

TIME时间型时间北京时

PIC文件图片

示例：

<?xmlversion="1.0"encoding="UTF-8"?>

<EVersion="CIME2016"Type="全模型"T_Head="@nV_Head="@#"Object:"#"Time="20180123_110000">

<雷达实况数据>

<@>NUMBERRDIDPRODUCTCODETIMEPIC</@>

<#>1QGZGF20180123100000RD_QG_20180123100000.JPG</#>

<#>2DBZGF20180123100000RD_DB_20180123100000.JPG</#>

</雷达实况数据>

</E>

6

GB/T39675—2020

5.2.7城市逐小时预报数据模型

城市逐小时预报数据模型宜按表7进行定义。

表7城市逐小时预报数据模型

属性英文名属性类型属性中文名描述

与气象观测站类的

STCD整型站号

STCD关联

FTIME时间型预报发布时间北京时

BTIME时间型预报时间北京时

RAIN浮点型降水量单位：mm

TEMPERATURE浮点型气温单位：C

WINDP浮点型风速单位：m/s

WINDD浮点型风向单位：（°)

HUMIDITY浮点型相对湿度R（H)单位

ENPRESURE浮点型气压单位:hPa

示例：

<?xmlversion="1.0Mencoding="UTF-8"?>

<EVersion="CIME2016"Type="全模型"T_Head="@"V_Head="@#"Object:"#"Time="20180123_110000">

<城市逐小时预报数据>

<@>NUMBERSTCDFTIMEBTIMERAINTEMPERATUREWINDPWINDDHUMIDITYENPRESURE</@>

<#>15823820180123080000201801231000000.010.02235851001</#>

<#>25825720180123080000201801231000001.512.031870958</#>

<#>35485720180123080000201801231000000.2-3.01115781013</#>

</城市逐小时预报数据>

</E>

5.2.8城市天气预报数据模型

城市天气预报数据模型宜按表8进行定义。

表8城市天气预报数据模型

属性英文名属性类型属性中文名描述

与气象观测站类的

STCD整型站号

STCD关联

STNM字符型站名

FTIME时间型预报时间北京时

WEATHER24整型未来24h天气预报

HIGHTEMP24浮点型未来24h最高气温单位：C

GB/T39675—2020
