DB37/T 2936-2017 建筑信息模型（BIM）技术的消防应用

ICS91.120.01

P16

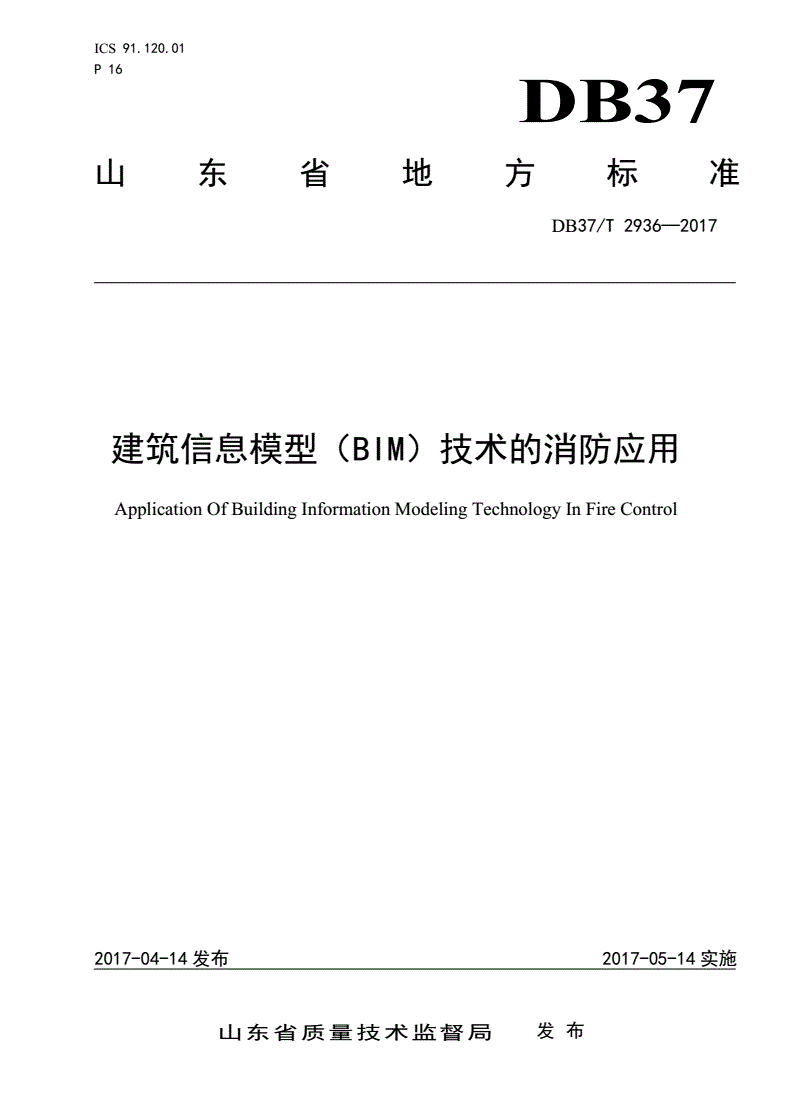

DB37

山东省地方标准

DB37/T2936—2017

建筑信息模型（BIM）技术的消防应用

ApplicationOfBuildingInformationModelingTechnologyInFireControl

2017-04-14发布2017-05-14实施

山东省质量技术监督局发布

DB37/T2936—2017

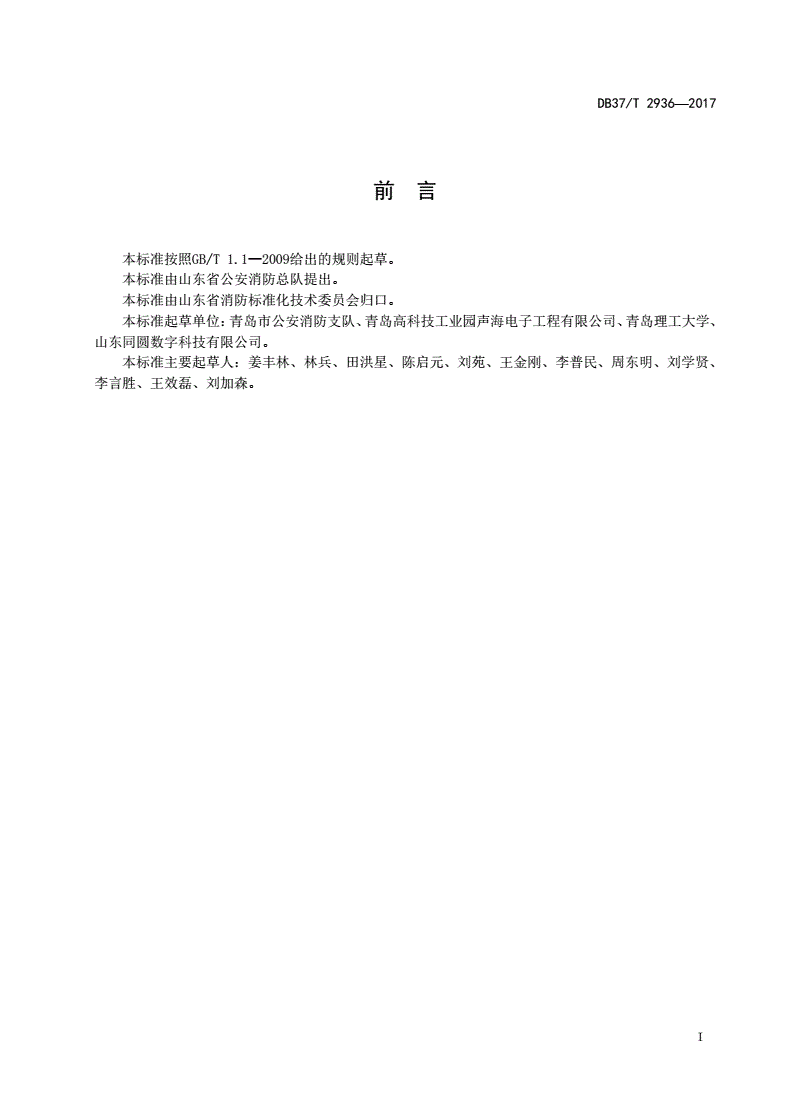

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由山东省公安消防总队提出。

本标准由山东省消防标准化技术委员会归口。

本标准起草单位：青岛市公安消防支队、青岛高科技工业园声海电子工程有限公司、青岛理工大学、

山东同圆数字科技有限公司。

本标准主要起草人：姜丰林、林兵、田洪星、陈启元、刘苑、王金刚、李普民、周东明、刘学贤、

李言胜、王效磊、刘加森。

I

DB37/T2936—2017

建筑信息模型（BIM）技术的消防应用

1范围

本标准规定了应用在消防领域BIM的术语和定义、基本规定、应用范围、模型内容及深度要求、交

付要求。

本标准适用于消防设计审核、消防监督检查、消防熟悉演练、灭火救援等工作中创建使用的消防BIM。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50016建筑设计防火规范

GB50440城市消防远程监控系统技术规范

GB50974消防给水及消火栓系统技术规范

GB51080城市消防规划规范

GB50084自动喷水灭火系统设计规范

《山东省火灾高危单位消防安全管理规定》（省政府令第263号）

《住房和城乡建设部关于印发推进建筑信息模型应用指导意见的通知》（建质函[2015]159号）

3术语和定义

下列术语和定义适用于本文件。

3.1

建筑信息模型（BuildingInformationModeling）

建筑信息模型即BIM，是指创建并利用数字化模型对建设工程项目的设计、建造和运营全过程进行

管理和优化的过程、方法和技术。

3.2

消防BIM（FIREBIM）

建筑信息模型中消防需求信息的集成与表达。

3.3

几何信息（Geometricinformation）

几何信息是建筑模型内部和外部空间结构的几何表示。

3.4

非几何信息（Non-geometricinformation）

1

DB37/T2936—2017

非几何信息是指除几何信息之外的所有信息的集合。

3.5

建模软件（Modelingsoftware）

建模软件是指用于创建BIM的软件，应具备三维数字化建模、非几何信息录入、多专业协同设计、

二维图纸生成等基本功能。

3.6

交付物（Deliverables）

是指在建筑设计工作中，应用BIM并按照一定设计流程所产生的设计交付成果，包括消防BIM和与

之对应的图纸、工程表格，以及综合协调、模拟分析、可视化等成果文件。

3.7

建筑信息模型深度（LevelofdetalBIMdepth）

BIM深度是指模型中信息的详细程度。包括几何信息深度和非几何信息深度。

4基本规定

4.1消防BIM应能对建筑消防信息数据进行可靠记录存储、及时准确更新，满足数据交换、存储、备

份等。建立可追溯的消防设备、材料与安装的数据信息。

4.2鼓励有条件的消防安全重点单位设立消防BIM平台，通过互联网的移动终端，调取有用数据，展

示所需信息，应用于消防。

4.3对第5章应用范围内规定的项目，都应建立消防BIM。对既有的消防重点建筑，鼓励消防主体责

任单位把原有CAD消防平面图转换为消防BIM，除应用于自身的消防管理，还应提交存储在城市BIM数

据库中,为城市消防发挥作用。

4.4需要保密的消防BIM数据，按保密规则执行。

5应用范围

下列新建、改建、扩建的建（构）筑物应按照本标准建立消防BIM：

a)建筑面积超过1万平方米的商场、市场、会堂、展览馆以及综合经营购物、餐饮、休闲、娱乐、

客房、会议、展览等3个以上项目的公共聚集场所；

b)建筑面积超过2000平方米的歌舞娱乐放映游艺场所，经营地下建筑面积超过500平方米歌舞

娱乐放映游艺项目的公共建筑，地下建筑面积超2000平方米的商场、市场；

c)床位数超过200个的宾馆、饭店、医院、养老院、福利院，床位数超过1000个的寄宿制学校，

座位数超过3万个的体育场、座位数超过3000个的体育馆；

d)单个厂房或者车间建筑面积超过2500平方米且同一工时用工数超过100人的从事纺织、鞋帽、

玩具、食品、药品、电子、家具等产品生产、加工的劳动密集型企业；

e)建筑高度超过50米的办公楼
