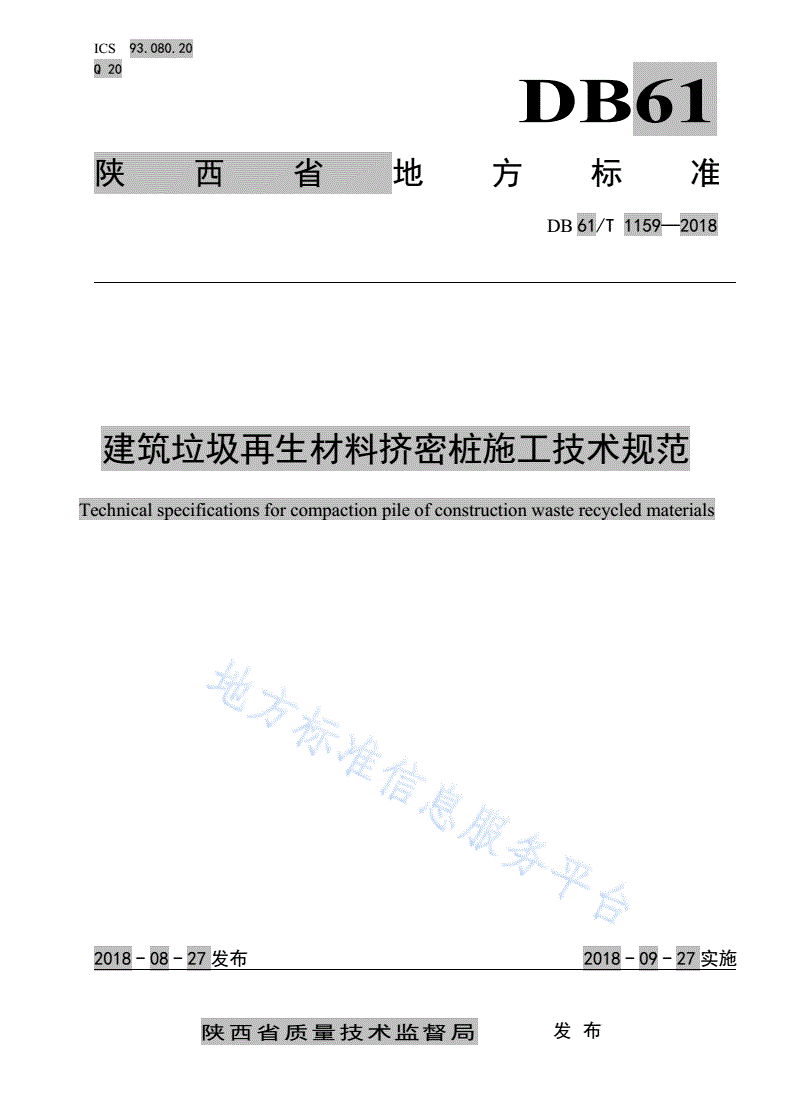

DB61/T 1159-2018 建筑垃圾再生材料挤密桩施工技术规范

ICS93.080.20

Q20

DB61

陕西省地方标准

DB61/T1159—2018

建筑垃圾再生材料挤密桩施工技术规范

Technicalspecificationsforcompactionpileofconstructionwasterecycledmaterials

2018-08-27发布2018-09-27实施

陕西省质量技术监督局发布

DB61/T1159—2018

目  次

前言.....................................................................................................................................................................II

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4材料.................................................................................................................................................................2

5施工技术.........................................................................................................................................................3

6施工质量检验与交工验收.............................................................................................................................5

附录A（规范性附录）杂质含量检测方法...................................................................................................7

附录B（规范性附录）混凝土块含量检测方法...........................................................................................9

附录C（规范性附录）成孔挤密施工记录表.............................................................................................11

附录D（规范性附录）桩孔夯填施工记录表.............................................................................................12

I

DB61/T1159—2018

前  言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由陕西省交通运输厅提出并归口。

本标准起草单位：陕西省交通建设集团公司、西安公路研究院。

本标准主要起草人：朱绪飞、杨建平、吴辉、江黎、李小豹、马双科、田米玛、文家岗、周育驰、

苟静波、王颂、刘宇东。

本标准首次发布。

联系信息如下：

单位：西安公路研究院

电话：029-87827246

地址：陕西省西安市高新六路60号

邮编：710065

II

DB61/T1159—2018

建筑垃圾再生材料挤密桩施工技术规范

1范围

本标准规定了建筑垃圾再生材料挤密桩处理黄土地区不良土质地基的材料、施工工艺、质量管理与

验收标准。

本标准适用于各等级公路采用建筑垃圾再生材料挤密桩处理黄土地区不良土质地基处理。

地基土的含水率大于24%、饱和度大于65%时，应通过试验确定其适用性。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T20316.1普通磨料堆积密度的测定第1部分：粗磨粒

GB50025湿陷性黄土地区建筑规范

JGJ340建筑地基检测技术规范

JTGE40公路土工试验规程

JTGE42公路工程集料试验规程

JTGE51公路工程无机结合料稳定材料试验规程

JTG/TF20公路路面基层施工技术细则

DBJ61-2挤密桩法处理地基技术规程

3术语和定义

下列术语和定义适用于本文件。

3.1

建筑垃圾constructionwaste

各类建筑物、构筑物、管网在建设、拆除、修缮过程中所产生的固体废弃物。

3.2

再生材料recycledmaterials

建筑垃圾采用专用设备破碎、筛分、分拣后形成的再生建筑材料。

3.3

建筑垃圾再生材料挤密桩compactionpileofconstructionwasterecycledmaterials

利用沉管、冲击等方法在土中成孔，向桩孔内分层夯填建筑垃圾再生材料与灰土的混合料形成的桩

体。

3.4

1

DB61/T1159—2018

建筑垃圾再生材料挤密桩复合地基（以下简称复合地基）compositefoundationwithcompaction

pileofconstructionwasterecycledmaterials

由建筑垃圾再生材料挤密桩与桩间土组成的复合地基。

4材料

4.1一般规定

4.1.1材料运至现场后应按要求取样进行质量检验，经检验合格后方可使用。

4.1.2材料的运输和保管应符合国家现行的有关标准和规定，不同规格分别堆放，并做好相应的防水、

防潮等措施。

4.1.3材料的拌和、运输和堆放应采取相应的环境保护措施。

4.2建筑垃圾再生材料

4.2.1建筑垃圾再生材料的质量应符合表1和表2的要求。

表1建筑垃圾再生材料技术要求

技术指标单位技术要求试验方法

堆积密度kg/m3≥1000GB/T20316.1

a杂质含量%≤0.1附录A

混凝土块含量%≥55附录B

压碎值%≤30JTGE42（T0316）

不均匀系数≥4JTGE40（T0115）

a杂质是指塑料、木材、织物、泡沫等轻物质。

表2建筑垃圾再生材料颗粒组成范围

项目通过以下筛孔百分率/（%）

试验方法

筛孔尺寸/（mm）31.5199.54.752.36

建筑垃圾再生材料10065～10010～180～100～7JTGE40（T0115）

4.3灰土填料

4.3.1填料中采用的土、石灰和水应符合下列要求：

a)土：宜采用低液限粘土，土中的有机质含量不得超过5%；

b)石灰：采用消石灰或袋装生石灰粉，保存期不宜超过三个月，消石灰的质量应达到三级及以上；

c)水：采用可饮用水。

4.4填料配合比设计

4.4.1建筑垃圾再生材料挤密桩的填料应按照JTG/TF20中无机结合料稳定材料进行配合比设计。

4.4.2填料的7d龄期无侧限抗压强度Rd不应低于1.2MPa，建筑垃圾再生材料的技术要求和级配组成

应符合表1和表2的要求，灰土填料应符合本标准4.3条的要求。

4.4.3混合料的最大干密度和最佳含水率宜采用JTGE51中重型击实方法确定。

4.4.4推荐配合比为建筑垃圾再生材料：灰土（重量比）=（70～74）:（30～26），其中灰土中石灰

剂量一般为12%～18%。

2

DB61/T1159—2018

5施工技术

5.1一般规定

5.1.1施工前应进行技术交底及现场核查，并编制施工组织设计。

5.1.2施工前应了解施工范围内地下埋设的各种管线、电缆、光缆等情况并与相关部门联系，制定合

理的安全保护措施。

5.1.3采取相应的环境保护措施，以减少对周围环境的污染。

5.1.4施工前应对各类施工人员进行岗前培训。

5.2准备工作

5.2.1现场核查工作如下：

a)施工场地的岩土工程勘察报告；

b)施工场地普探资料；

c)施工图、桩位布置图及设计要求，施工方案的合理性；

d)施工场地及周边环境的调查资料，包括地上地下管线、旧基础以及可能影响到周边建筑物、设

施等相关资料。

5.2.2技术准备工作如下：

a)编制施工进度、机械装备、材料供应及人员配备等计划；规
