DB63/T 1377-2015 固定式燃气型超音速干粉灭火系统设计、施工及验收规范

ICS13.220.10

C84

备案号：44876-2015DB63

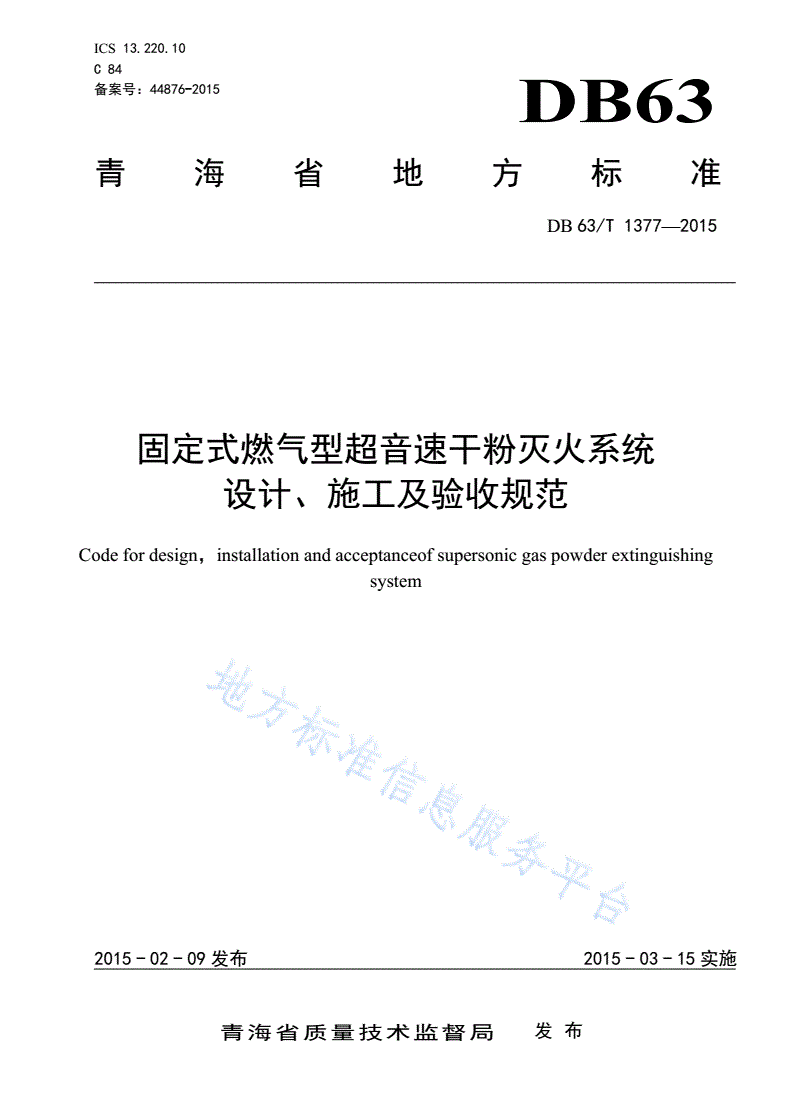

青海省地方标准

DB63/T1377—2015

固定式燃气型超音速干粉灭火系统

设计、施工及验收规范

Codefordesign，installationandacceptanceofsupersonicgaspowderextinguishing

system

2015-02-09发布2015-03-15实施

青海省质量技术监督局发布

DB63/T1377—2015

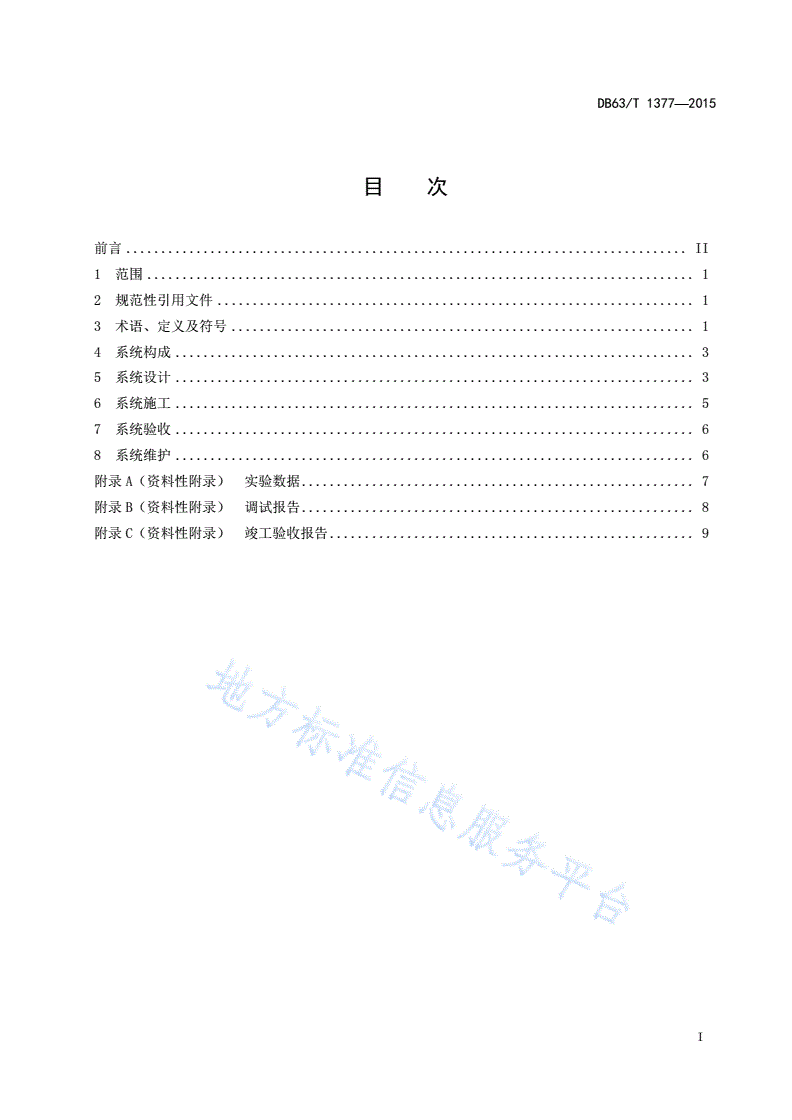

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语、定义及符号..................................................................1

4系统构成..........................................................................3

5系统设计..........................................................................3

6系统施工..........................................................................5

7系统验收..........................................................................6

8系统维护..........................................................................6

附录A（资料性附录）实验数据........................................................7

附录B（资料性附录）调试报告........................................................8

附录C（资料性附录）竣工验收报告....................................................9

I

DB63/T1377—2015

前言

本规范的编写符合GB/T1.1—2009给出的规则。

本规范由青海省公安厅消防局提出并归口。

本规范起草单位：青海省公安厅消防局防火部技术处。

本规范主要起草人：贾云、李芳、闫达伟、韩玉平、赵生辉、刘冰、高原、火花。

II

DB63/T1377—2015

固定式燃气型超音速干粉灭火系统设计、施工及验收规范

1范围

本规范规定了固定燃气型超音速干粉灭火系统构成、设计、施工、验收、维护等要求。

本规范所规定的固定燃气型超音速干粉灭火系统适用于灭火前可切断气源的气体火灾；易燃、可燃

液体和可熔化固体火灾；可燃固体表面火灾；带电设备火灾。不适用于硝化纤维、炸药等无空气仍能迅

速氧化的化学物质与强氧化剂的火灾；钾、钠、镁、钛、锆等活泼金属及其氢化物的火灾。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB4717火灾报警控制器通用技术条件

GB10111利用随机数骰子进行随机抽样的方法

GB16806消防联动控制设备通用技术条件

GB50116火灾自动报警系统设计规范

GB50166火灾自动报警系统施工及验收规范

GA306.1阻燃及耐火电缆：塑料绝缘阻燃及耐火电缆分级和要求第一部分：阻燃电缆

GA306.2阻燃及耐火电缆：塑料绝缘阻燃及耐火电缆分级和要求第二部分：耐火电缆

3术语、定义及符号

3.1术语和定义

下列术语和定义适用于本规范。

3.1.1

超音速干粉灭火系统

由探测系统、控制系统、超音速干粉灭火装置组成的系统。本规范中简称系统。

3.1.2

灭火距离

灭火装置中心点到被保护面中心的直线距离。

3.1.3

保护面积

灭火装置在距保护对象不同距离时所能够有效灭火的面积。

1

DB63/T1377—2015

3.1.4

防护区

能满足建筑要求并防止火灾蔓延的有限灭火空间。

3.1.5

控制接口

接收来自控制器或手动紧急启动按钮的信号、输出一组序列脉冲、顺次启动灭火装置的控制设备。

宜采用具有智能检测功能的控制接口。

3.1.6

灭火单元

将防护区内被保护的对象划分成若干个灭火区域，一个灭火区域即为一个灭火单元。

3.1.7

波段灭火

出现火情时，某一灭火单元的灭火装置启动后，继续启动其相邻灭火单元中灭火装置的灭火方式。

3.1.8

阶梯喷射

针对不同高度的保护对象，自上而下启动不同高度的灭火装置，实施分层灭火的保护方式。

3.1.9

局部应用系统

向具体保护对象直接喷射干粉的灭火系统。

3.1.10

封闭空间

防护区未封闭的开口总面积不超过防护区内表面积15%的空间。

3.1.11

全淹没系统

在规定的时间内向封闭空间喷射一定浓度的灭火剂，并使其均匀地充满其防护区域的灭火系统。

3.2符号

S1——对应高度下的灭火装置有效保护面积（㎡）

kx——修正系数，灭火距离对应保护面积修正系数，kx值由多次试验得出，其取值范围参见附

录A表A.1

S——检测保护面积（㎡）

2

DB63/T1377—2015

N——干粉灭火装置配置数量（具）

A——计算保护面积（㎡）

k——安全系数，k

2kb

kb——配置场所危险等级补偿系数，参见附录A表A.2

m——单具灭火装置的充装量（kg）

3

K1——灭火浓度（kg/m³）K1的取值按不同保护对象情况试验确定，但不得小于0.13kg/m

M——干粉灭火剂用量（kg）

V——防护区容积（m³）

V1——防护区内不燃烧物容积（m³）

Aoi——不能关闭的开口面积（㎡）

Koi——开口补偿系数（kg/㎡），其取值范围如下：

Koi=0Aoi<1%Av

Koi=2.51%Av≤Aoi≤5%Av

Koi=55%Av≤Aoi≤15%Av

Av——防护区的内侧面、底面、顶面(包括其中开口)的总内表面积(㎡)

4系统构成

超音速干粉灭火系统由若干具灭火装置、控制接口与手动紧急启动按钮组成手动灭火系统；也可与

联动型火灾报警控制器组成全自动灭火系统。应为二者并联控制，组成灭火系统。

5系统设计

5.1一般规定

5.1.1按照应用方式，超音速干粉灭火系统可分为全淹没灭火系统和局部应用灭火系统。全淹没灭火

系统应用于扑救封闭空间内的火灾；局部应用灭火系统应用于扑救具体保护对象的火灾。

5.1.2在局部应用系统设计中，灭火装置的有效保护面积S1（参见附录A表A.3），应按照1式计算：

S1KXS……………(1)

5.1.3各灭火单元内的灭火装置应顺次启动。各灭火装置启动的时间间隔应不小于0.2s，不大于0.6s。

同一灭火单元内同时启动的灭火装置不得多于2台。

5.1.4全淹没灭火系统的净保护空间不得大于1000m³，喷射距离不得小于
