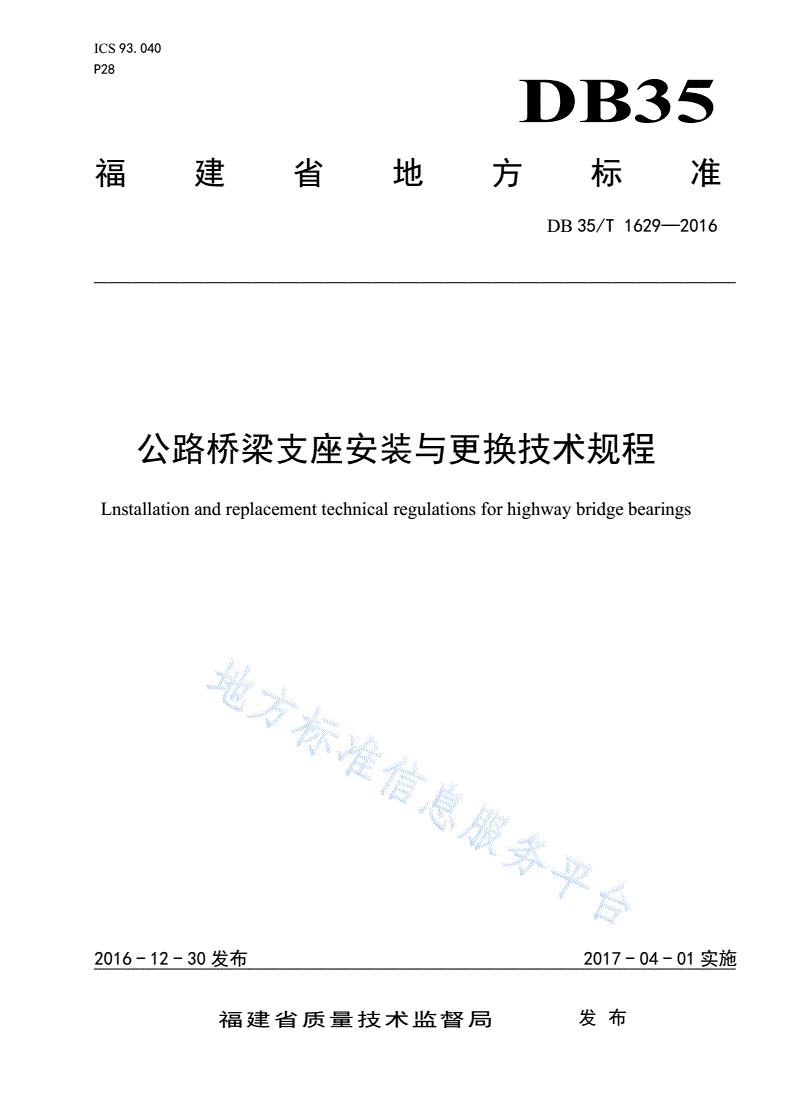

DB35/T 1629-2016 公路桥梁支座安装与更换技术规程

ICS93.040

P28

DB35

福建省地方标准

DB35/T1629—2016

公路桥梁支座安装与更换技术规程

Lnstallationandreplacementtechnicalregulationsforhighwaybridgebearings

2016-12-30发布2017-04-01实施

福建省质量技术监督局发布

DB35/T1629—2016

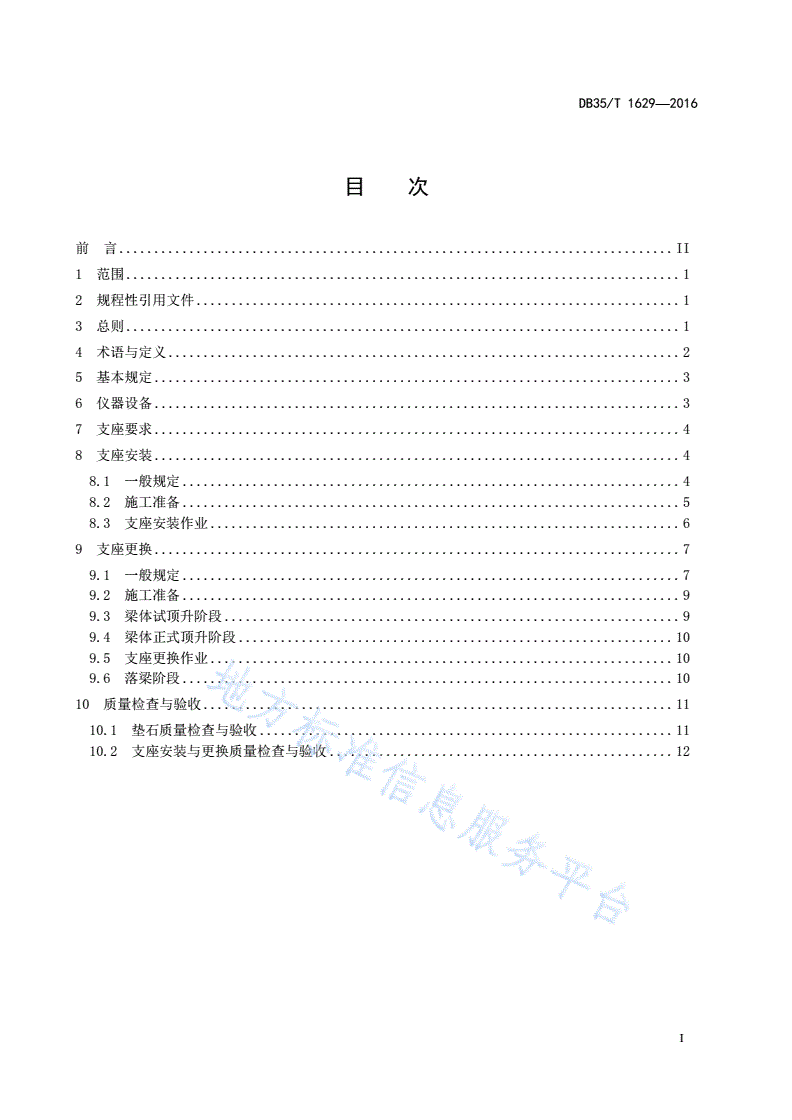

目次

前言...............................................................................II

1范围...............................................................................1

2规程性引用文件.....................................................................1

3总则...............................................................................1

4术语与定义.........................................................................2

5基本规定...........................................................................3

6仪器设备...........................................................................3

7支座要求...........................................................................4

8支座安装...........................................................................4

8.1一般规定.......................................................................4

8.2施工准备.......................................................................5

8.3支座安装作业...................................................................6

9支座更换...........................................................................7

9.1一般规定.......................................................................7

9.2施工准备.......................................................................9

9.3梁体试顶升阶段.................................................................9

9.4梁体正式顶升阶段..............................................................10

9.5支座更换作业..................................................................10

9.6落梁阶段......................................................................10

10质量检查与验收...................................................................11

10.1垫石质量检查与验收...........................................................11

10.2支座安装与更换质量检查与验收.................................................12

I

DB35/T1629—2016

前言

本标准按GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规则编写。

本标准由福建省交通运输厅提出并归口。

本标准起草单位：福建省交通建设质量安全监督局、福建省交通建设工程试验检测有限公司、厦门

合诚工程检测有限公司。

本标准主要起草人：池毓伟、许睦晖、林柏章、戴俊搴、洪青、赵东雄、陈思晓、林丹、金晶、

张剑辉、王锦繁、蒋义忠、黄立华、檀署忠、陈辉坤、黄丛增、黄道生、朱志诚、彭伟、和丽梅。

II

DB35/T1629—2016

公路桥梁支座安装与更换技术规程

1范围

本规程规定了公路桥梁支座安装与更换的总则、术语与定义、基本规定、仪器设备、支座要求、支

座安装、支座更换、质量检查与验收等内容。

本规程适用于公路桥梁结构中板式橡胶支座、盆式橡胶支座、球型支座的安装与更换。其它桥梁支

座安装与更换可参照使用。

2规程性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用标准，仅注日期的版本适用于本标准。

凡是不注日期的引用标准，其最新版本（包括所有的修改单）适用于本标准。

GB/T17955桥梁球型支座

GB50010混凝土结构设计规范

JT/T4公路桥梁板式橡胶支座

JT/T391公路桥梁盆式支座

JTGD62公路钢筋混凝土及预应力混凝土桥涵设计规范

JTG/TF50公路桥涵施工技术规范

JTGH30公路养护安全作业规程

JTG/TJ22公路桥梁加固设计技术规范

JTG/TJ23公路桥梁加固施工技术规范

3总则

3.1为规范公路桥梁支座安装与更换施工，确保质量和安全，提高公路桥梁支座安装与更换施工技术

水平，保证支座安装与更换施工的标准化、规范化和科学化，制定本规程。

3.2公路桥梁支座安装与更换施工应符合批准设计文件的规定。

3.3公路桥梁支座安装与更换施工、质量检查与验收，除应符合本规程外，还应符合国家及行业现行

有关规范、标准的规定。

1

DB35/T1629—2016

4术语与定义

下列术语和定义适用于本标准。

4.1

支座安装installationofbearings

在桥梁整体结构中安装符合设计要求的支座及垫石等相关附属构件。

4.2

支座更换replacementofbearings

拆除需更换的桥梁支座，修复支座垫石等相关附属构件，重新安装满足设计要求的新支座。

4.3

同步液压顶升控制系统synchronizedhydraulicjackingcontrolsystems

用电脑控制可以实现桥梁整联跨同步位移的多点顶升液压系统，具有位移、速度、顶升力测量和逻

辑判断及指令控制功能。系统包括：液压油泵、千斤顶、管路及联接件、位移传感器、自动化控制单元

等。系统必须具有足够的控制精度。根据液压动力供给方式不同，系统可分为集中式油泵和多泵组组拼

两种形式，后者可更好满足多跨长桥整体同步顶升施工。

4.4

安全监控系统thesystemsofsafetymonitoring

在桥梁顶升过程中，用电脑控制对梁体的顶升高度、应变、裂缝、挠度、轴线位移进行实时监测的

安全监测控制系统。

4.5

临时支承temporarysupport

施工过程中，用于临时支撑梁体的刚性装置。

4.6

防落梁装置theantifallbeamdevice

防止桥梁上部结构在偏心活荷载或汽车离心力作用下发生梁体偏移的装置，多用于弯桥。特别对

独柱式桥墩或较少支座梁体可达到水平限位控制作用。

4.7

顶升支架jackingbracket

2

DB35/T1629—2016

为满足桥梁顶升更换支座设置的临时
