JB/T 10213-2000 通风机 焊接质量检验技术条件

ICS23.120

J72

JB/T10213000－－－2

通风机焊接质量检验技术条件

Specificationsforfanweldinginspection

2000-08-31发布2001-01-01实施

国家机械工业局发布

JB/T10213－－－－2000

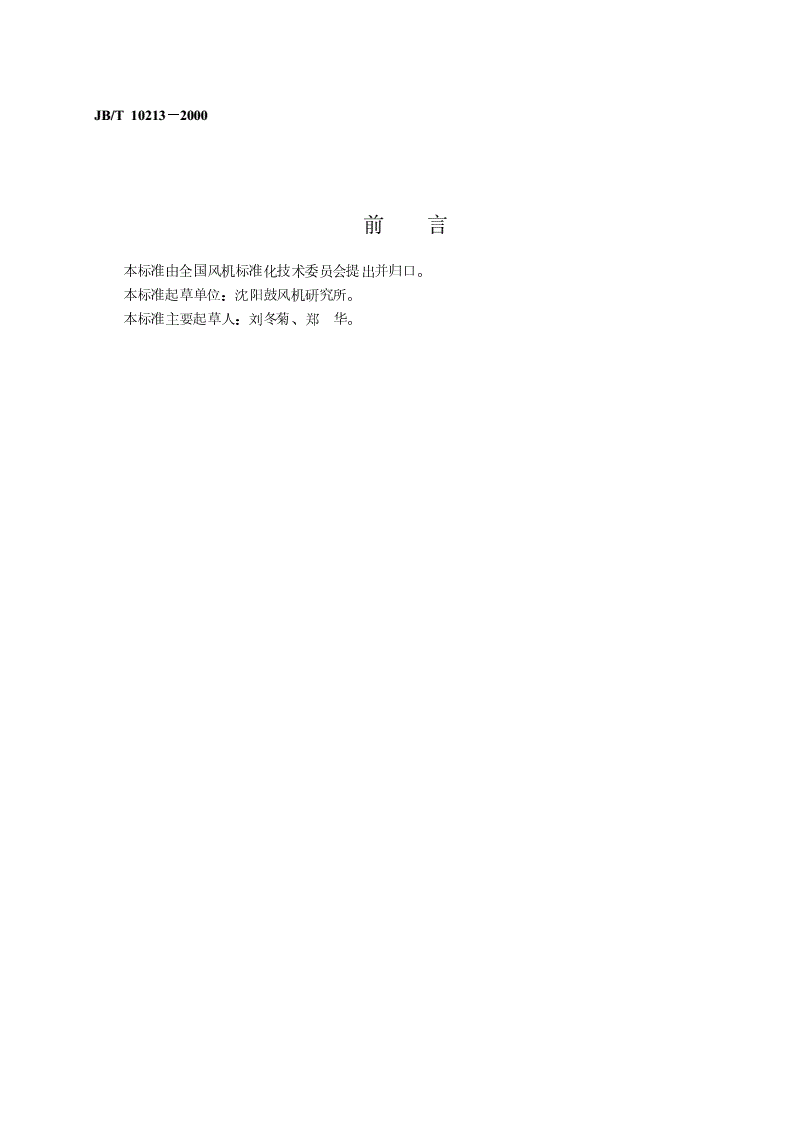

前言

本标准由全国风机标准化技术委员会提出并归口。

本标准起草单位：沈阳鼓风机研究所。

本标准主要起草人：刘冬菊、郑华。

中华人民共和国机械行业标准

JB/T10213－－－－2000

通风机焊接质量检验技术条件

Specificationsforfanweldinginspection

1范围

本标准规定了通风机焊接质量的技术要求，检查方法及检验规则。

本标准适用于手工电弧焊焊接低碳钢、低合金结构钢等材料制造的离心式和轴流式通风机的焊缝质

量检验。用其它焊接方法所焊接的材料、产品的焊缝也可参照使用。焊件需做内部质量检验时，要在图

样中明确规定，如无规定均按焊接表面质量检查处理。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T985—1988气焊、手工电弧焊及气体保护焊缝坡口的基本形式和尺寸

GB/T986—1988埋弧焊缝坡口的基本形式和尺寸

GB/T324—1988焊缝符号表示法

GB/T3323—1987钢熔化焊对接接头射线照相和质量分级

GB/T3375—1994焊接名词术语

GB/T8170—1987数值修约规则

JB4730—1994压力容器无损检测

3技术要求

3.1焊接表面质量

3.1.1焊缝坡口的基本形式与尺寸应符合GB/T985、GB/T986的规定、设计图样和工艺文件要求。

3.1.2焊缝符号表示法及所用焊接名词术语应符合GB/T324、GB/T3375的要求。

3.1.3焊缝外形

3.1.3.1焊缝外形应光滑、均匀，焊道与焊道、焊道与基本金属之间应平缓地过渡，截面不得有突然

的变化。

3.1.3.2单面或双面焊对接焊缝的余高量（见图1）下限不得低于钢板的表面，上限值不得超过下列

规定：

a)转动件焊缝余高Δh：

当δ≤3mm时，Δh1≤1+0.10C1，Δh2≤1+0.10C2；

当δ＞3mm时，Δh1≤1+0.05C1，Δh2≤1+0.05C2；

b)非转动件焊缝余高Δh：

当δ≤3mm时，Δh1≤1+0.15C1，Δh2≤1+0.15C2；

国家机械工业局2000-08-31批准2001-01-01实施

1

JB/T10213－－－－2000

当δ＞3mm时，Δh1≤1+0.10C1，Δh2≤1+0.10C2。

δ—板材厚度；C1—正面焊缝宽度；C2—根部焊缝宽度；

Δh1—正面焊缝余高；Δh2—根部焊缝余高

图1对接焊缝余高

3.1.3.3角焊缝实际焊脚尺寸K必须大于或等于0.9K0，且焊脚厚度T必须大于或等于0.7δ1，见图2。

K0—图样中规定焊脚尺寸；K—实际焊脚尺寸

T—焊脚厚度；δ1—薄板厚度；δ2—厚板厚度

图2角焊缝焊脚

3.1.3.4断续或交错断续角焊缝的有效长度不得小于图样中的规定。

3.1.3.5在焊道任意25mm长度范围内，其表面凸凹差（b–a）不得大于2mm，见图3。

a—焊道最低点；b—焊道最高点
