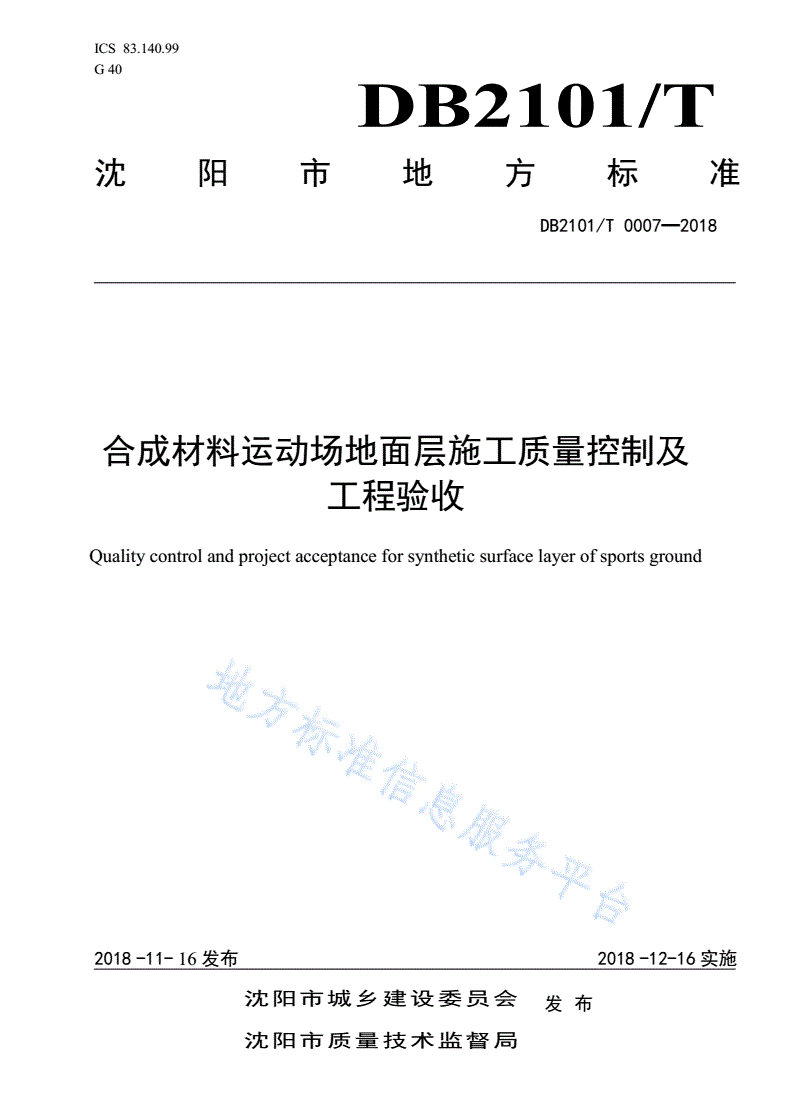

DB2101/T 0007-2018 合成材料运动场地面层施工质量控制及工程验收标准

ICS83.140.99

G40

DB2101/T

沈阳市地方标准

DB2101/T0007━2018

合成材料运动场地面层施工质量控制及

工程验收

Qualitycontrolandprojectacceptanceforsyntheticsurfacelayerofsportsground

2018-11-16发布2018-12-16实施

沈阳市城乡建设委员会发布

沈阳市质量技术监督局

DB2101/T0007—2018

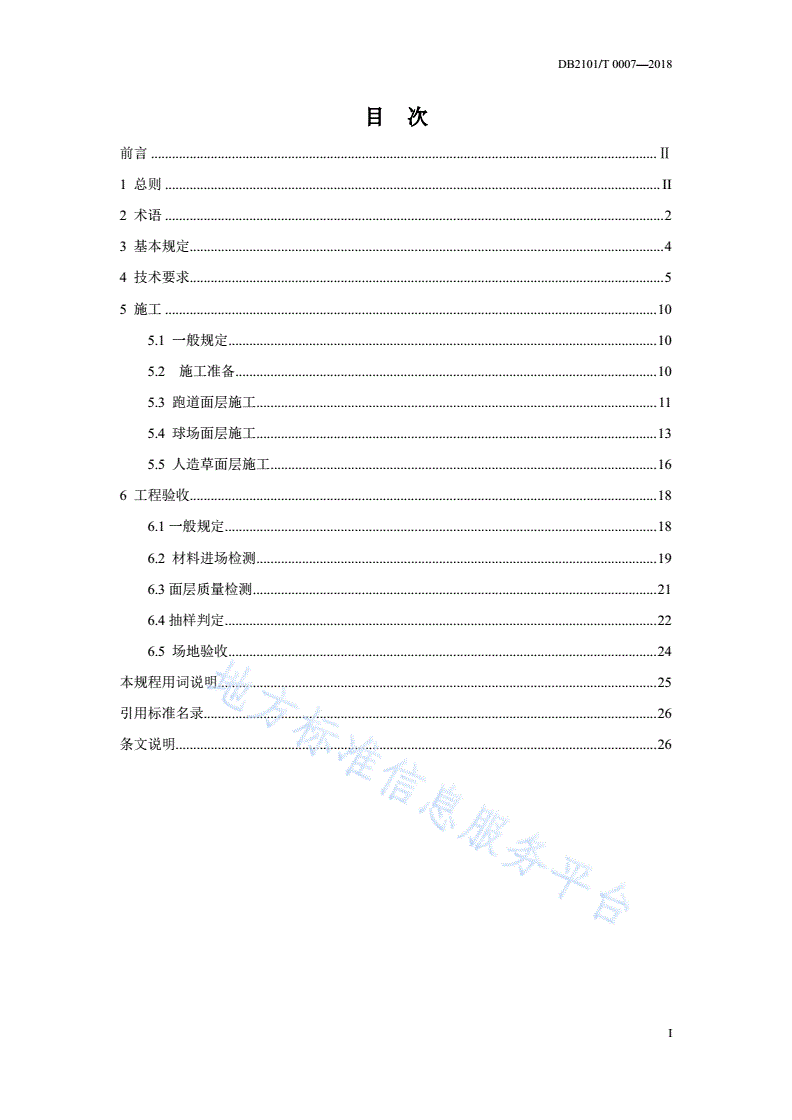

目次

前言................................................................................................................................................Ⅱ

1总则.............................................................................................................................................II

2术语..............................................................................................................................................2

3基本规定.......................................................................................................................................4

4技术要求.......................................................................................................................................5

5施工............................................................................................................................................10

5.1一般规定..........................................................................................................................10

5.2施工准备........................................................................................................................10

5.3跑道面层施工..................................................................................................................11

5.4球场面层施工..................................................................................................................13

5.5人造草面层施工..............................................................................................................16

6工程验收.....................................................................................................................................18

6.1一般规定...........................................................................................................................18

6.2材料进场检测..................................................................................................................19

6.3面层质量检测...................................................................................................................21

6.4抽样判定...........................................................................................................................22

6.5场地验收..........................................................................................................................24

本规程用词说明.............................................................................................................................25

引用标准名录.................................................................................................................................26

条文说明.........................................................................................................................................26

I

DB2101/T0007—2018

前言

根据沈阳市人民政府2016年10月31日《市建委关于研制〈沈阳市塑胶场

地面层有害物质限量标准〉的请示》（沈建［2016］265号）的批示要求，依据

沈阳市质量技术监督局关于下达2018年第二批沈阳市地方标准编制项目计划的

通知，编制组根据沈阳地区实际情况，在广泛调查研究，认真结合合成材料运动

场地面层工程设计、施工及验收的技术特点，经过试验验证和合成材料运动场地

面层工业化生产和工程应用实践。参考有关国内外先进标准，经分析、论证与广

泛征求意见的基础上，编制本规程。

本规程的主要技术内容是：1总则；2术语和定义；3基本规定；4技术要求；

5施工；6工程验收。

本规程由沈阳市城乡建设委员会归口管理，由沈阳市城乡建设委员会负责解

释。

有关单位在执行本规程过程中，注意总结经验、积累资料，及时将有关意见

和建议函告沈阳建筑大学（沈阳市浑南新区浑南东路9号，邮政编码：110168）

以供今后修订时参考。

本规程主编单位：沈阳建筑大学

本规程参编单位：沈阳固尔特塑胶铺装工程有限公司

沈阳中辰体育场地设施工程有限公司

沈阳产品质量监督检验院

沈阳化工大学

方大锦化化工科技股份有限公司

沈阳环境科学研究院

万华化学集团股份有限公司

本规程主要起草人：王晴、刘鹏、刘运学、戴民、谷亚新、吴一红、张强、曲明哲、

彭红、陈彦文、王丹楠、葛铁军、徐钢、方庆红、黄士军、靖勇、刘涛、安凤祥、刘光聪、

李一倬

本规程审定人员：王长松、胡建设、鹿英、王红庆、蒋松岩、韩喜林、吴刚

II

DB2101/T0007—2018

1总则

1.1为规范沈阳市合成材料运动场地面层的施工质量，做到技术先进，经济合理，安全可靠，

环境友好，制定本标准。

1.2本标准适用于沈阳市新建、改建和扩建的合成材料运动场地面层的选材、施工、检测与

验收。

1.3合成材料运动场地面层的施工质量及验收除应符合本标准外，还应符合国家现行有关标

准的规定。

1

DB2101/T0007—2018

2术语

2.1合成材料运动场地面层syntheticmaterialssportsfieldsurfacelayer

经一定的施工工艺将高分子合成材料铺装于运动场地基础之上而成的弹性表面。

2.2现浇型面层in-situcastingsurfacelayer

现场浇筑铺装的合成材料面层。

2.3预制型面层prefabricatedsurfacelayer

预先制备成一定厚度的卷材或块材，然后在施工现场粘结或拼装的合成材料面层。

2.4合成材料面层固体原料solidrawmaterialsforsyntheticsurface

在施工时以固体形式存在的合成材料，如丁苯橡胶颗粒、三元乙丙橡胶颗粒、聚氨酯橡

胶颗粒、热塑性弹性体等高分子颗粒。

2.5合成材料面层非固体原料non-solidrawmaterialsforsyntheticsurface

在施工时以非固体形式存在的合成材料，如各种胶粘剂、现浇型面层用预聚体和多元醇

树脂组分等。

2.6人造草皮artificialturf

将仿草叶状的合成纤维，植入在机织的基布上，背面用胶粘剂涂层固定的模拟天然草运

动场地性能的制品。

2.7底胶层lowerlayerofsyntheticsurface

分层铺设现浇型面层结构中与基层粘接的下层，由胶体主料和填充颗粒混合后固化形

成。

2.8面胶层upperlayerofsyntheticsurface

分层铺设的现浇型面层结构的上层，由胶体主料和防滑颗粒混合后固化形成。

2.9透气型跑道permeablerunningtracks

通常由少量聚合物胶体主料与填充颗粒混合做成透气的底胶层,由聚合物胶体主料与防

滑颗粒做成面胶层,整体形成的透气型合成材料运动场地面层。

2.10混合型跑道mixedrunningtracks

通常由聚合物胶体主料与少量填充颗粒做成不透气的底胶层,由聚合物胶体主料与防滑

颗粒做成面胶层,整体形成的非透气型合成材料运动场地面层。

2.11复合型跑道compositedrunningtracks

通常由少量聚合物胶体主料与填充颗粒混合做成透气的底胶层,由聚合物胶体主料做成

2

DB2101/T0007—2018

隔离层,由聚合物胶体主主料与防滑颗粒做成面胶层,整体形成的非透气型合成材料运动场

地面层。

3

DB2101/T0007—2018

3基本规定

3.1合成材料运动场地面层材料应符合沈阳市《合成材料运动场地面层标准》DB2101/T

0005-2018的规定。

3.2进场材料应有出厂检验报告和进场检验报告，不合格材料不得使用；需要现场配置的材

料，配合比应经试验验证确定，试验确定的配合比不得任意改变。

3.3合成材料运动场地面层施工应使用环保类稀释剂。

3.4合成材料场地保质期应不低于2年。保修内容应包含面层起泡、开裂、脱层、草皮周边

及接缝开胶、草簇脱落等。

3.5有机类材料应贮存在阴凉、干燥、通风、远离火和热源的场所，不得露天存放和暴晒，

贮存温度为5℃～35℃；无机类材料应贮存在干燥、通风、不受潮湿雨淋的场所。

3.6施工安全应符合现行行业标准《建筑施工安全检查标准》JGJ59的有关规定；施工环境

保护应符合现行行业标准《建筑施工现场环境与卫生标准》JGJ146的有关规定。

4

DB2101/T0007—2018

4技术要求

4.1面层物理性能

4.1.1合成材料跑道面层物理力学性能除应符合表4.1.1的要求外，还应符合国家现行

相关标准的规定。

表4.1.1合成材料跑道面层a物理性能

项目技术要求试验方法

除加厚区域外，场地面层平均厚度应≥13mm，厚度合格率≥

400米跑道面90%，任何测量点的厚度均应≥10mm。跳高、跳远等比赛区

GB/T22517.6

层域需加厚部分应分别为20mm、25mm，任何测量点的厚度均

厚度/mm

应不小于规定厚度要求。

非400米跑场地面层平均厚度应≥13mm，厚度合格率≥90%，任何测量

道面层点的厚度均应≥10mm。

拉伸强度/MPa≥0.5

GB/T10654

断裂伸长率/%≥40

冲击吸收/%35～50

GB36246

垂直变形/mm0.6～3.0

抗滑值/(BPN，20℃）≥47（湿状态）80～110（干测）

GB/T14833

阻燃/级Ⅰ

老化试验后，面层材料的拉伸强度和断裂伸长率不低于上述GB/T16422.2

耐老化性

指标下限的90%。

a不含专业比赛用丙烯酸涂层运动场地面层和人造草面层。

备注：表中冲击强度、垂直变形和抗滑值的要求，并且考虑到沈阳的气候条件，在-10℃±2℃、23℃±2℃和50℃±2℃

的气温条件下，其性能均应符合表4.1.1的要求。

4.1.2合成材料球场面层物理性能除应符合表4.1.2的要求外，还应符合相应的球类专

用场地要求。

5

DB2101/T0007—2018

表4.1.2合成材料球场面层物理性能

内容性能指标试验方法

面层平均厚度应≥8mm，厚度合格率≥90%，任何测

厚度/mmGB36246

量点的厚度均应≥6mm。

拉伸强度/MPa≥0.7

GB/T10654

断裂伸长率/%≥90

冲击吸收/%20～50

GB36246

垂直变形/mm0.6～3.0

抗滑值/(BPN，20℃）≥47（湿状态）80～110（干测）

GB/T14833

阻燃性/级Ⅰ

老化试验后，面层材料的拉伸强度和断裂伸长率不

耐老化性GB/T16422.2

低于上述指标下限的90%

4.1.3人造草面层的物理机械性能除应符合GB/T20394外，还应符合GB36246的相

关要求。

4.2原材料有害物质限量

4.2.1合成材料运动场地面层胶体主料，预制卷材、块材，橡胶颗粒等材料有害物质含

量应符合表4.2.1的要求。

6

DB2101/T0007—2018

表4.2.1合成材料运动场地面层原材料有害物质限量a)

指标

项目试验方法

固体非固体

游离甲醛含量/(g/kg)≤0.5≤0.5GB18583

苯/(g/kg)不得检出b)不得检出c)

GB18581

甲苯+二甲苯总和/(g/kg)≤0.05≤0.05

多环芳烃（18种总和）d)/(mg/kg）≤50e)——

GB/T29614

苯并[a]芘/(mg/kg）≤1——

f)

短链氯化石蜡(C10-C13)/(g/kg)——不得检出GB36246

3种邻苯二甲酸酯类化合物(DBP、BBP、DEHP)总和/(g/kg)——≤1.0

GB36246

3种邻苯二甲酸酯类化合物（DNOP、DINP、DIDP）总和/（g/kg）——≤1.0

挥发性有机化合物/(g/L)——≤30GB/T23986

游离甲苯二异氰酸酯（TDI）和游离六亚甲基二异氰酸酯

——≤10GB/T18446

（HDI）总和/（g/kg）

可溶性铅≤50≤50

可溶性镉≤10≤10

重金属/(mg/kg)GB/T23991

可溶性铬≤10≤10

可溶性汞≤2≤2

注：a)运动场地合成材料面层原料是指铺装合成材料面层用的所有原材料，主要包括：固体原料：橡胶颗粒、预制橡胶卷

材、人造草皮、拼装地板等；非固体原料：聚氨酯主料、胶粘剂等。

b)固体原料中苯的最低检出含量为0.05g/kg。

c)液体原料中苯的最低检出含量为0.05g/kg。

d)多环芳烃（18种总和）包括：苯并[a]芘、苯并[e]芘、苯并[a]蒽、苯并[b]荧蒽、苯并[j]荧蒽、苯并[k]荧蒽、屈、二

苯并(a,h)蒽、苯并[g,h,i]苝、茚并(1,2,3-c,d)芘、苊、苊烯、蒽、菲、芘、芴、荧蒽、萘。

e)仅人造草面层填充用合成材料颗粒适用此项。

f)液体原料中短链氯化石蜡最低检出含量为1.0g/kg。

7

DB2101/T0007—2018

4.2.2用于人造草皮、预制卷材等产品粘结的胶粘剂有害物质含量应符合GB18583的

限量要求。

4.2.3人造草皮有害物质含量应符合表4.2.3的要求。

表4.2.3人造草皮有害物质限量

指标试验方法

项目

总挥发性有机化合物(TVOC)释放率/(mg/m2.h)≤3.0

GB32246

甲醛释放率/((mg/(m2·h))≤0.05

苯/(g/kg)不得检出a)

GB18583

甲苯+二甲苯总和/(g/kg)≤0.05

游离甲苯二异氰酸酯（TDI）/(g/kg)

≤0.20GB/T18446

3种邻苯二甲酸酯类化合物(DBP、BBP、DEHP)总和/(g/kg)≤1.0

GB32246

3种邻苯二甲酸酯类化合物（DNOP、DINP、DIDP）总和/（g/kg）≤1.0

多环芳烃（18种总和）/(mg/kg)≤50

GB/T29614

苯并[a]芘/(mg/kg)≤1.0

可溶性铅≤50

重金属/(mg/kg)可溶性镉≤10GB/T23991

可溶性铬≤10

可溶性汞≤2

注：a)苯的最低检出含量为0.05g/kg。

4.3合成材料运动场地成品面层有害物质含量应符合表4.3.1的要求。

8

DB2101/T0007—2018

表4.3.1合成材料运动场地面层有害物质限量

项目指标试验方法

总挥发性有机化合物（TVOC）≤5.0

有害物质释放速

游离甲醛≤0.10GB36246

率/(mg/m2h)

苯不得检出a

甲苯、二甲苯、乙苯总和
