CJ/T 261-2015 给水排水用蝶阀

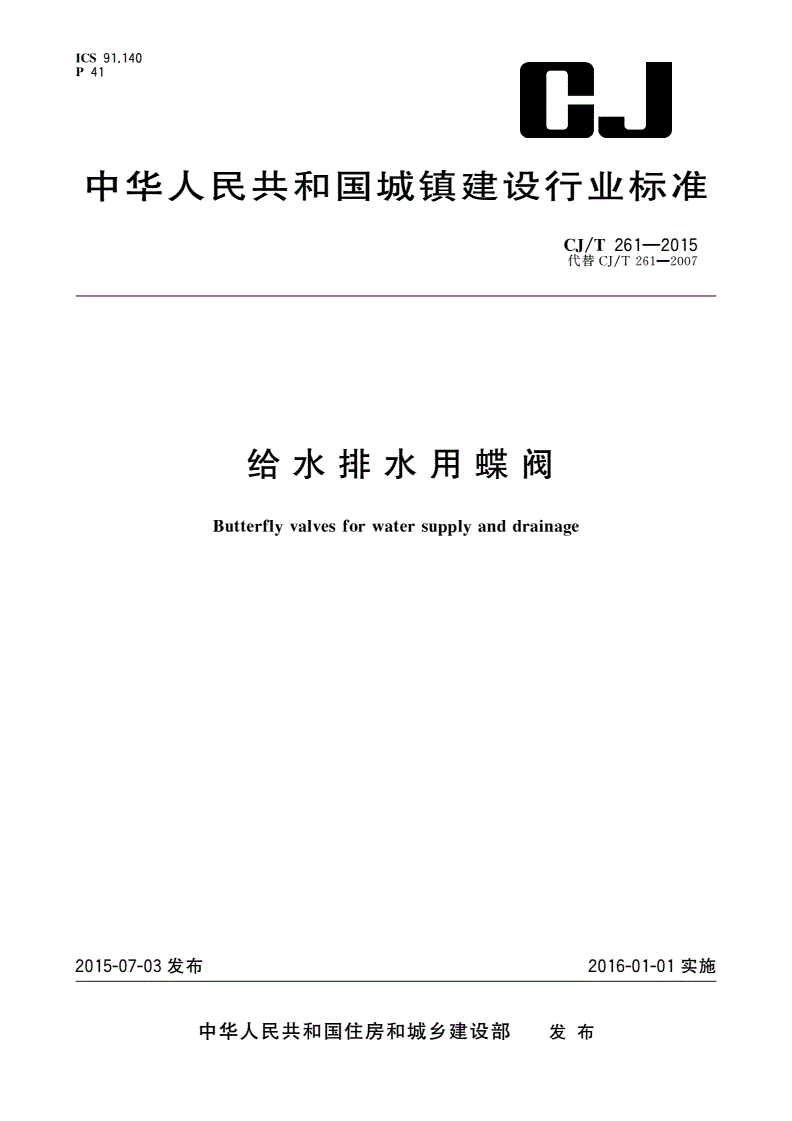

ICS91140

P41.

中华人民共和国城镇建设行业标准

CJ/T261—2015

代替

CJ/T261—2007

给水排水用蝶阀

Butterflyvalvesforwatersupplyanddrainage

2015-07-03发布2016-01-01实施

中华人民共和国住房和城乡建设部发布

CJ/T261—2015

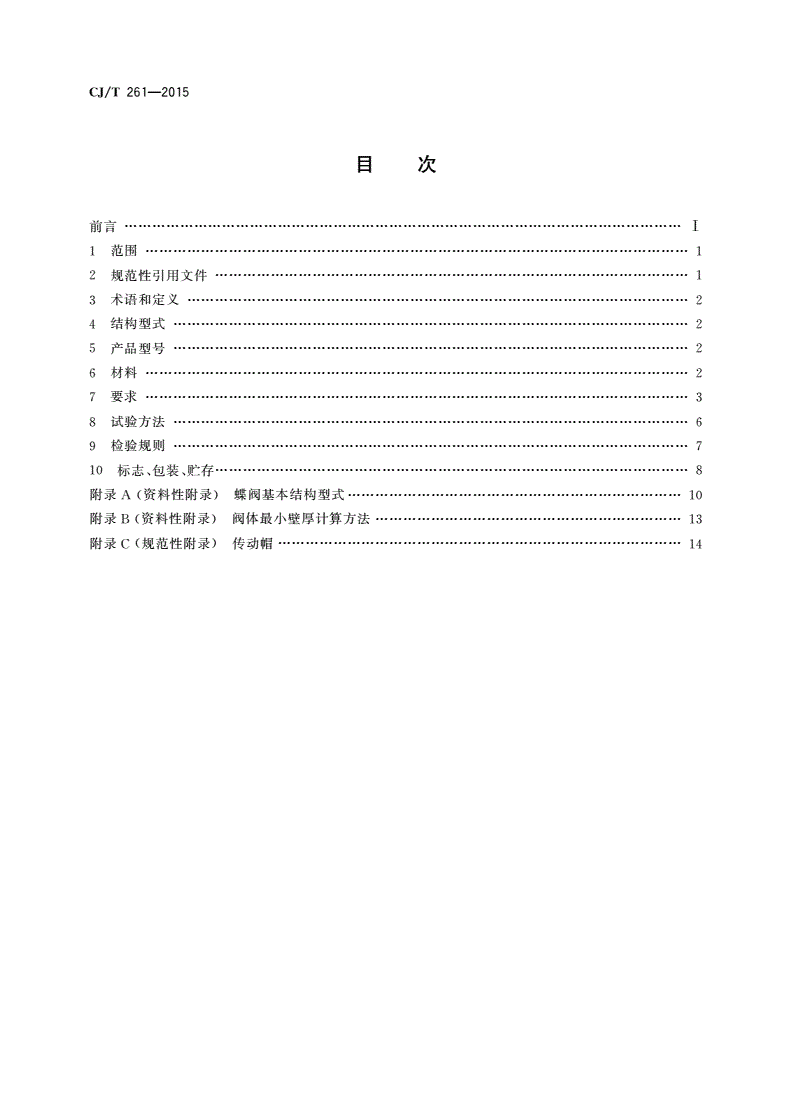

目次

前言

…………………………Ⅰ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

结构型式

4…………………2

产品型号

5…………………2

材料

6………………………2

要求

7………………………3

试验方法

8…………………6

检验规则

9…………………7

标志包装贮存

10、、…………………………8

附录资料性附录蝶阀基本结构型式

A()………………10

附录资料性附录阀体最小壁厚计算方法

B()…………13

附录规范性附录传动帽

C()……………14

CJ/T261—2015

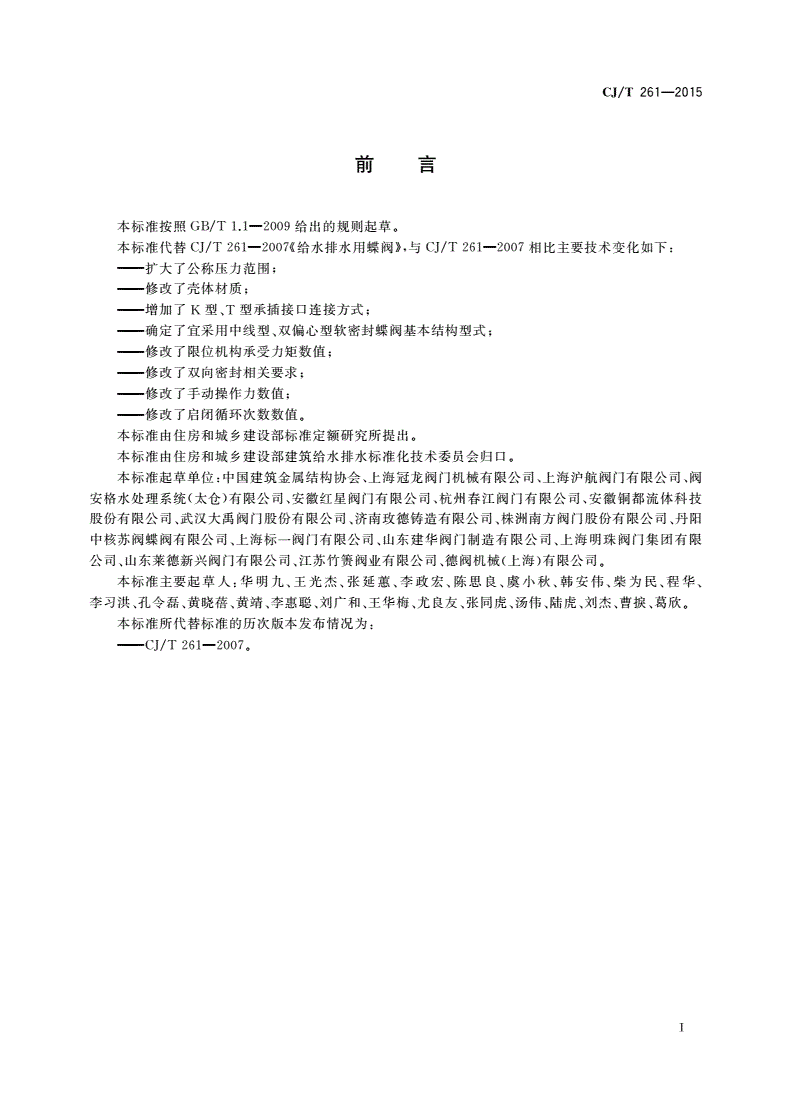

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准代替给水排水用蝶阀与相比主要技术变化如下

CJ/T261—2007《》,CJ/T261—2007:

扩大了公称压力范围

———;

修改了壳体材质

———;

增加了型型承插接口连接方式

———K、T;

确定了宜采用中线型双偏心型软密封蝶阀基本结构型式

———、;

修改了限位机构承受力矩数值

———;

修改了双向密封相关要求

———;

修改了手动操作力数值

———;

修改了启闭循环次数数值

———。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口

。

本标准起草单位中国建筑金属结构协会上海冠龙阀门机械有限公司上海沪航阀门有限公司阀

:、、、

安格水处理系统太仓有限公司安徽红星阀门有限公司杭州春江阀门有限公司安徽铜都流体科技

()、、、

股份有限公司武汉大禹阀门股份有限公司济南玫德铸造有限公司株洲南方阀门股份有限公司丹阳

、、、、

中核苏阀蝶阀有限公司上海标一阀门有限公司山东建华阀门制造有限公司上海明珠阀门集团有限

、、、

公司山东莱德新兴阀门有限公司江苏竹箦阀业有限公司德阀机械上海有限公司

、、、()。

本标准主要起草人华明九王光杰张延蕙李政宏陈思良虞小秋韩安伟柴为民程华

:、、、、、、、、、

李习洪孔令磊黄晓蓓黄靖李惠聪刘广和王华梅尤良友张同虎汤伟陆虎刘杰曹捩葛欣

、、、、、、、、、、、、、。

本标准所代替标准的历次版本发布情况为

:

———CJ/T261—2007。

Ⅰ

CJ/T261—2015

给水排水用蝶阀

1范围

本标准规定了给水排水用蝶阀以下简称蝶阀的术语和定义结构型式产品型号材料要求试

()、、、、、

验方法检验规则以及标志包装贮存等

、、、。

本标准适用于公称尺寸公称压力介质温度不大于城镇给

DN50~DN2600、PN2.5~PN25,80℃,

水排水用蝶阀

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

管道元件公称尺寸的定义和选用

GB/T1047DN()

管道元件公称压力的定义和选用

GB/T1048PN()

形状和位置公差未注公差值

GB/T1184—1996

不锈钢棒

GB/T1220

外壳防护等级代码

GB4208—2008(IP)

色漆和清漆铅笔法测定漆膜硬度

GB/T6739—2006

涂覆涂料前钢材表面处理表面清洁度的目视评定第部分未涂覆过

GB/T8923.1—20111:

的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级

色漆和清漆漆膜的划格试验

GB/T9286—1998

工业产品使用说明书总则

GB/T9969

通用阀门标志

GB/T12220

金属阀门结构长度

GB/T12221—2005

部分回转阀门驱动装置的连接

GB/T12223

通用阀门铜合金铸件技术条件

GB/T12225

通用阀门球墨铸铁件技术条件

GB/T12227

法兰和对夹链接弹性密封蝶阀

GB/T12238

水及燃气用球墨铸铁管管件和附件

GB/T13295、

通用阀门压力试验

GB/T13927

生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17219

整体铸铁法兰

GB/T17241.6

铸铁管法兰技术条件

GB/T17241.7

不锈钢和耐热钢牌号及化学成分

GB/T20878

橡胶密封件给排水管及污水管道用接口密封圈材料规范

GB/T21873、

阀门壳体最小壁厚尺寸要求规范

GB26640

阀门型号编制方法

JB/T308

工业阀门供货要求

JB/T7928

阀门手动装置技术条件

JB/T8531

1

CJ/T261—2015

3术语和定义

下列术语和定义适用于本文件

。

31

.

单向密封one-wayseal

只能在阀体上标示的水流动方向密封

。

32

.

双向密封two-wayseal

在阀体上标示的水主流动方向正向和与水主流动方向相反的方向反向均能密封

()()。

33

.

最大流速maximumflowvelocity

蝶阀在蝶板位置处于全开时在与蝶阀相同尺寸的管道中允许的水流最大平均流速

,。

34

.

中线蝶阀centerlinebutterflyvalve

阀杆轴线位于蝶板密封截面中心线上的蝶阀

。

35

.

单偏心蝶阀singleeccentricvalve

阀杆轴线与密封副中心截面在阀体轴线上形成尺寸偏置量的蝶阀

。

36

.

双偏心蝶阀doubleeccentricvalve

除阀杆轴线与密封副中心截面在阀体轴线上形成的尺寸偏置量尚有阀杆轴线与阀体轴线在径向

,

形成的第二个尺寸偏置量的蝶阀

。

4结构型式

蝶阀按蝶板位置可分为中线型和偏心型按连接形式可分为法兰连接对夹连接和承插口连接

;,、。

蝶阀基本结构型式参见附录

A。

5产品型号

蝶阀型号的编制应符合的规定类型代号

JB/T308,GPD。

6材料

61阀体应采用球墨铸铁材料牌号宜为球化率不低于并应符合

.,QT400-15、QT450-10,80%,

的规定阀体的阀座宜采用等奥氏体不

GB/T12227。06Cr19Ni10(S30408)、06Cr17Ni12Mo2(S31608)

锈钢材料并应符合的规定

,GB/T20878。

62蝶板应采用不低于阀体机械性能的材料

.。

63阀杆宜采用含铬量不低于的马氏体不锈钢材料并应符合的规定

.13%,GB/T1220。

64橡胶密封件宜采用氯丁丁晴和三元乙丙等合成橡胶不应采用再生胶介

.(CR)、(NBR)(EPDM),。

质温度超过时宜采用三元乙丙橡胶或耐温更高的其他材料并在标牌上标出耐温

55℃,(EPDM),“

与饮用水接触的密封件不应采用石棉和其他有毒材料并应符合的规定

80℃”。,,GB/T21873。

2

CJ/T261—2015

65阀杆轴承宜采用铜合金材料与饮用水接触的铜合金材料含锌量应小于含铅量应不大于

.,16%,

并应符合的规定当采用铝青铜时应进行回火处理可采用机械性能润滑性能和

8%,GB/T12225。,。、

防腐蚀性能不低于上述材料的非金属复合材料

。

66支架应采用与阀体相同或机械性能高于阀体的材料

.。

67紧固件应采用含铬量不低于的马氏体不锈钢材料并应符合的规定

.13%,GB/T1220。

7要求
