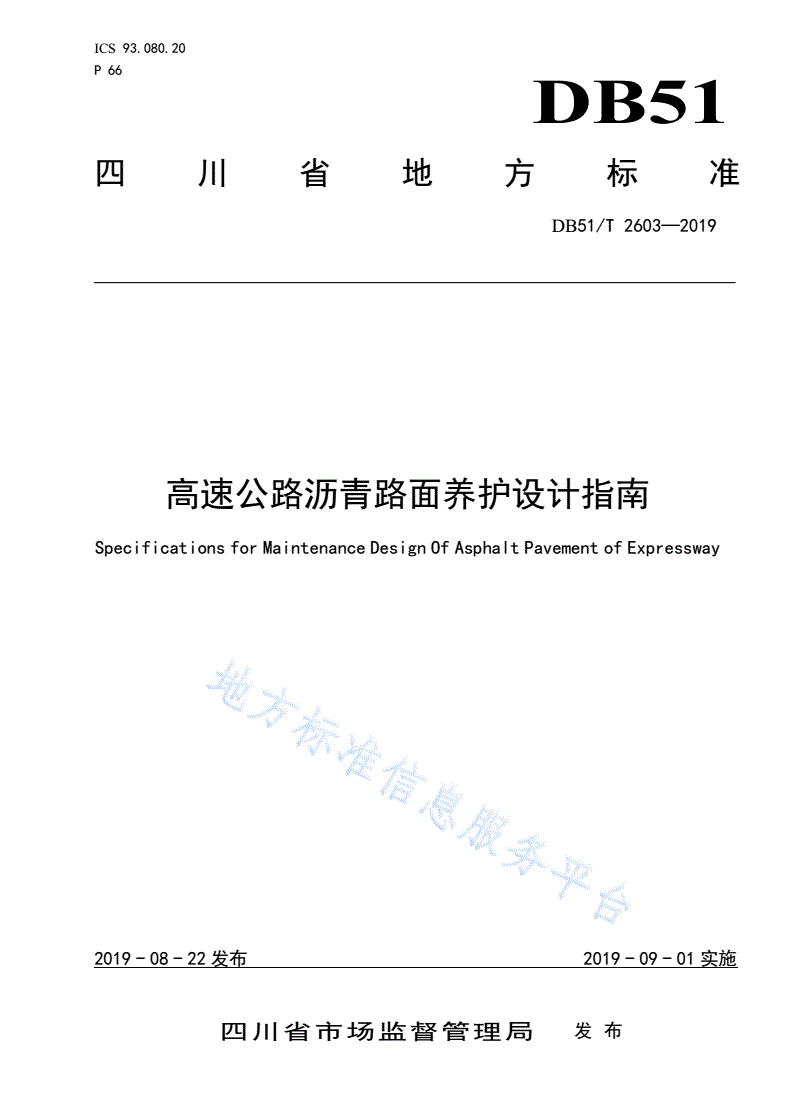

DB51/T 2603-2019 高速公路沥青路面养护设计指南

ICS93.080.20

P66

DB51

四川省地方标准

DB51/T2603—2019

高速公路沥青路面养护设计指南

SpecificationsforMaintenanceDesignOfAsphaltPavementofExpressway

2019-08-22发布2019-09-01实施

四川省市场监督管理局发布

DB51/T2603—2019

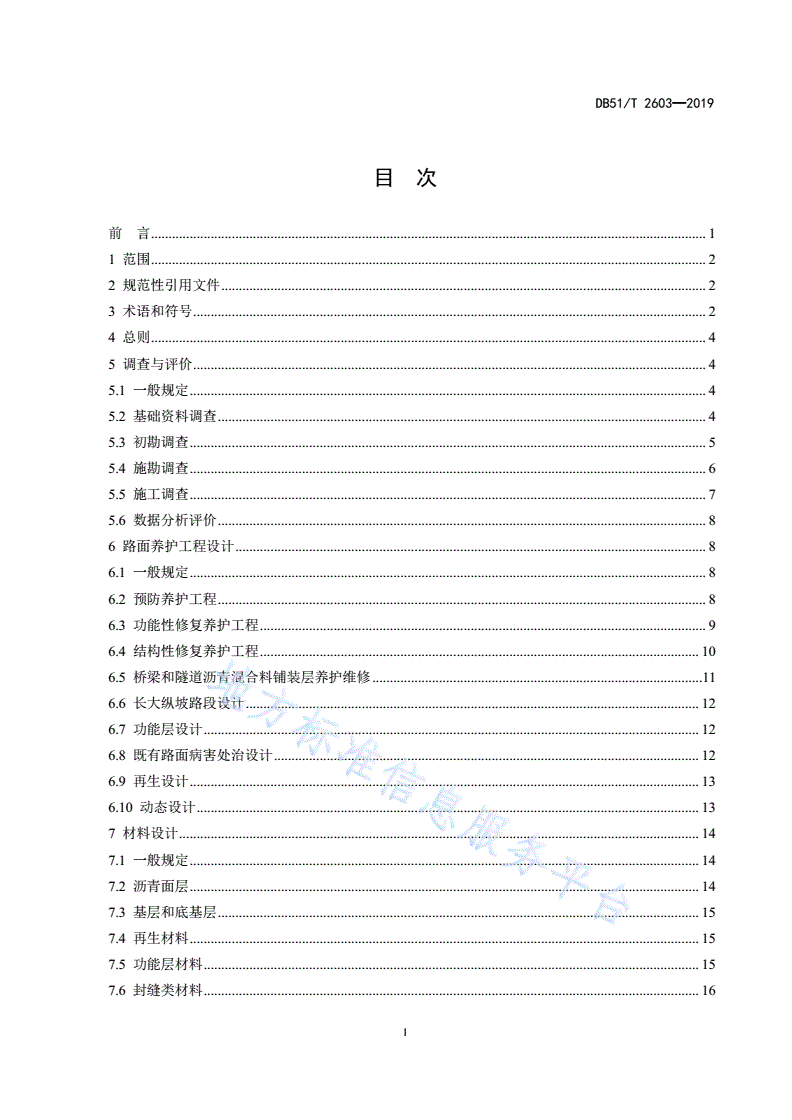

目次

前言..............................................................................................................................................................1

1范围..............................................................................................................................................................2

2规范性引用文件..........................................................................................................................................2

3术语和符号..................................................................................................................................................2

4总则..............................................................................................................................................................4

5调查与评价..................................................................................................................................................4

5.1一般规定...................................................................................................................................................4

5.2基础资料调查...........................................................................................................................................4

5.3初勘调查...................................................................................................................................................5

5.4施勘调查...................................................................................................................................................6

5.5施工调查...................................................................................................................................................7

5.6数据分析评价...........................................................................................................................................8

6路面养护工程设计......................................................................................................................................8

6.1一般规定...................................................................................................................................................8

6.2预防养护工程...........................................................................................................................................8

6.3功能性修复养护工程...............................................................................................................................9

6.4结构性修复养护工程.............................................................................................................................10

6.5桥梁和隧道沥青混合料铺装层养护维修..............................................................................................11

6.6长大纵坡路段设计.................................................................................................................................12

6.7功能层设计.............................................................................................................................................12

6.8既有路面病害处治设计.........................................................................................................................12

6.9再生设计.................................................................................................................................................13

6.10动态设计...............................................................................................................................................13

7材料设计....................................................................................................................................................14

7.1一般规定.................................................................................................................................................14

7.2沥青面层.................................................................................................................................................14

7.3基层和底基层.........................................................................................................................................15

7.4再生材料.................................................................................................................................................15

7.5功能层材料.............................................................................................................................................15

7.6封缝类材料.............................................................................................................................................16

I

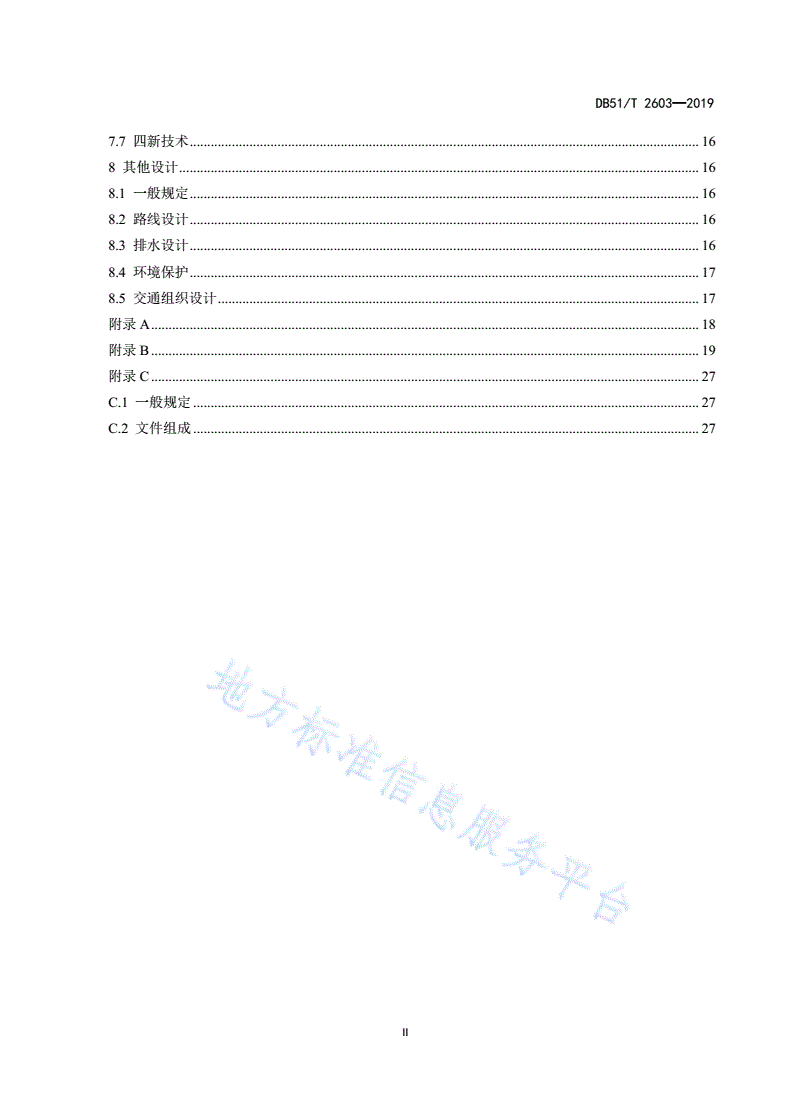

DB51/T2603—2019

7.7四新技术.................................................................................................................................................16

8其他设计....................................................................................................................................................16

8.1一般规定.................................................................................................................................................16

8.2路线设计.................................................................................................................................................16

8.3排水设计.................................................................................................................................................16

8.4环境保护.................................................................................................................................................17

8.5交通组织设计.........................................................................................................................................17

附录A............................................................................................................................................................18

附录B............................................................................................................................................................19

附录C............................................................................................................................................................27

C.1一般规定................................................................................................................................................27

C.2文件组成................................................................................................................................................27

II

DB51/T2603—2019

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由四川省交通运输厅提出并归口。

本标准由四川省市场监督管理局批准发布。

本标准起草单位：四川省公路规划勘察设计研究院有限公司。

本标准主要起草人：张晓华、张蓉、毛成、张毅、易守春、蒋双全、孟良、王海朋、张光勇、罗方

军、刘晓凤、蒋庆华、蔡佳利

-1-

DB51/T2603—2019

高速公路沥青路面养护设计指南

1范围

本标准规定了高速公路沥青路面养护设计的总则、调查与评价、路面养护工程设计、材料设计等要

求。

本标准适用于四川省内高速公路沥青路面养护设计。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGB01公路工程技术标准

JTGD20公路路线设计规范

JTGD30公路路基设计规范

JTG/TD33公路排水设计规范

JTGD50公路沥青路面设计规范

JTG5210公路技术状况评定标准

JTG5421公路沥青路面养护设计规范

JTG5142公路沥青路面养护技术规范

JTG/T3364-02公路钢桥面铺装设计与施工技术规范

JTGH30公路养护安全作业规程

JTGF40公路沥青路面施工技术规范

JTG/TF20公路路面基层施工技术细则

JTGF41公路沥青路面再生技术规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGE60公路路基路面现场测试规程

JTG/TD31-06季节性冻土地区公路设计与施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

公路工程基本建设项目设计文件编制办法交公路发[2007]358号

公路工程养护管理办法交公路发[2018]33号

四川省地方标准《高速公路沥青路面设计与施工技术指南》

3术语和符号

3.1术语

3.1.1

预防养护preventivemaintenance

路面整体性能良好但有轻微病害，为延缓性能过快衰减，延长使用寿命而预先采取的主动养护。

3.1.2

修复养护restorativemaintenance

路面出现明显病害或部分丧失服务功能，为恢复技术状况而进行的修复性养护工程，包括功能性修

复养护和结构性修复养护。

3.1.3

单车道网裂面积率（CAR）singlelanecrackarearatio

-2-

DB51/T2603—2019

100m路段路面单车道网裂病害面积的比率，以百分数表示。

3.1.4

单车道修补面积率（PAR）singlelanerepairarearatio

100m路段路面单车道修补面积的比率，以百分数表示。

3.1.5

单车道纵向裂缝率(LCR)singlelanelongitudinalcrackratio

100m路段路面单车道纵向裂缝长度的比率，以百分数表示。

3.1.6

单车道横向裂缝率（TCR）singlelanetransversecrackratio

100m路段路面单车道横向裂缝长度的比率，以百分数表示。

3.1.7

超薄罩面ultra-thinoverlay

采用传统摊铺设备或专用设备将间断级配或开级配的热拌沥青混合料铺筑在既有沥青路面上，厚度

小于25mm，可快速开放交通的薄层结构。

3.1.8

薄层罩面thinoverlay

将密级配、开级配或间断级配的热拌沥青混合料摊铺在路面上，厚度不小于25mm且小于40mm的薄层

结构。

3.1.9

就地热再生hotin-placerecycling

采用专用的就地热再生设备，对沥青路面进行加热、翻松，就地掺入一定数量的新沥青、新沥青混

合料、再生剂等，经热态拌和、摊铺、碾压等工序，一次性实现对表面一定深度范围内的旧沥青路面再

生的技术。分为复拌型就地热再生和加铺型就地热再生。

3.1.10

回收沥青路面材料reclaimedasphaltpavement（RAP）

采用铣刨、开挖等方式从沥青路面上获得的旧沥青混合料。

3.1.11

厂拌热再生centralplanthotrecycling

将回收沥青路面材料（RAP）运至沥青拌和站，经破碎、筛分，以一定的比例与新集料、新沥青、

再生剂（必要时）等拌制成热拌再生混合料的技术。

3.1.12

厂拌冷再生centralplantcoldrecycling

将回收沥青路面材料（RAP）运至沥青拌和站，经破碎、筛分，以一定的比例与新集料、稳定剂、

填料、水等进行常温拌和，常温铺筑形成路面结构层的沥青路面再生技术。

3.1.13

精铣刨finemilling

采用相邻两个铣刨刀具的垂直投影之间的刀尖间距不大于8mm，每个铣刨圆截面有180度对称分布的

两个刀头的铣刨鼓对路面进行的铣刨作业。

3.1.14

钢桥面铺装steeldeckpavement

-3-

DB51/T2603—2019

正交异性钢桥面的桥面铺装，根据铺装层的功能要求，主要由防水层（黏结层）、保护层和磨耗层

等组合而成。

3.2符号

AC——密级配沥青混合料

AC-C——密级配粗型沥青混合料

SMA——沥青玛蹄脂碎石混合料

OGFC——开级配排水沥青混合料

ARSMA——橡胶沥青玛蹄脂碎石混合料

ATB——密级配沥青稳定碎石

RAP——回收沥青路面材料

PG——沥青路用性能分级

4总则

4.1为规范四川省高速公路沥青路面养护设计，提高设计质量，延长路面使用寿命，促进高速公路沥青

路面养护设计工作的科学化、规范化和制度化，根据行业的相关规定，结合四川省高速公路沥青路面养

护实践，编制本指南。

4.2本指南适用于四川省高速公路沥青路面预防养护及修复养护设计，专项养护、改扩建工程以及其他

等级道路沥青路面养护设计可参照执行。

4.3管理机构或经营管理单位应根据路面技术状况，结合养护管理科学化决策技术，制定养护计划，建

立养护项目库，在此基础上进行养护设计。

4.4在科学调查分析的基础上，针对不同病害的分布特点进行分段、分类设计，分车道初拟方案、全断

面综合设计。同时,根据全寿命周期成本最优的理念和投资规模等，通过技术经济分析，选定养护设计

方案，然后进行结构组合、厚度设计和材料设计。

4.5高速公路沥青路面养护工程一般采用一阶段施工图设计，但应包含方案技术经济比选内容。对技术

复杂的和结构性修复的路面养护工程宜采用技术（方案）设计和施工图两阶段设计。

4.6应遵循因地制宜、就地取材、资源节约、循环利用、绿色环保原则，结合项目特点和工程经验，积

极稳妥地采用新技术、新材料、新工艺和新设备，尚无相关标准参照的，应经试验论证审查后方可应用。

4.7应结合工程特点和工艺需要，做好施工期交通组织设计和临时安全设施设计，减少养护工程施工对

交通影响，保障运行安全及养护作业安全。

4.8养护设计除应符合本指南的规定外，尚应符合国家和行业现行有关标准、规范的规定。

5调查与评价

5.1一般规定

5.1.1路况调查深度应满足路面养护设计的需要。

5.1.2路况调查应根据养护设计的不同阶段有所侧重，分初勘调查、施勘调查和施工调查三个阶段，初

勘调查适用于技术（方案）设计阶段，施勘调查适用于施工图阶段，施工调查适用于施工进场调查。一

阶段施工图设计应同时包含初勘调查和施勘调查有关内容。

5.1.3初勘调查时路面技术状况调查可以快速无损自动化检测为主，人工调查及破损检测为辅。施勘调

查时路面损坏调查宜人工调查，并辅以钻芯、探坑等破损检测。

5.2基础资料调查

5.2.1基础资料包括道路基本信息、自然条件、管养信息、交通状况、筑路材料、经济参数等，可参考

表5.2.1。

-4-

DB51/T2603—2019

表5.2.1基础资料项目表

序号收集项目详细内容

1道路基本信息概况（通车时间、建设历史等）、原路基及路面设计资料、路面结构及各结构

层原材料性质及质量检测数据、长大纵坡路段、交竣工资料（含变更）等

2自然条件自然区划、气候资料、地形地貌、水文地质等

3管养信息历年养护资料（养护路段、时间、方案和效果）及路况检测资料等

收集相关站点交通流量及断面交通量，调查年平均日交通量交通组成及轴载

4交通状况

状况等

5筑路材料料场分布、运输距离、材料单价等

6经济参数人工费用、运输成本、地方经济指标等

1交通量调查

交通量调查应包括交通量及增长率、方向系数、车道系数、车辆类型组成、轴组组成和轴重等。

条文说明

交通量是路面病害诊断及养护设计的关键参数之一，而目前各收费站车流量数据无法准确分析交通

荷载参数，临时采集偏差较大。根据《公路沥青路面设计规范》（JTGD50），对路面结构性能不足的补

强设计应采用水平一分析交通荷载参数，需要设计车道上车辆类型、轴载组成和轴重等数据。为方便准

确采集数据，减少对交通流的干扰，为养护设计提供准确资料，高速公路经营管理单位宜在典型路段布

设高速称重仪，长期收集项目的交通荷载参数。交通状况数据宜包含不少于3年的调查资料，轴载状况

宜采用专用设备调查，若条件不具备，可进行抽样调查。

2气候资料

气候资料包括项目沿线的年平均温度、最冷月平均气温、最热月平均气温、极端最低温度、年平均

降雨量及降雨强度，冻害等，如不同路段间差异显著，应分别收集、统计。

条文说明

降雨时间分布集中地区，宜收集该地区降雨强度资料。沥青混合料是温度敏感性材料，其劲度和强

度等性质具有温度敏感性，因此温度是沥青路面材料设计和结构设计的重要依据，养护设计时应详细收

集项目沿线气候资料。

5.3初勘调查

5.3.1应分方向对主要行车道路面进行重点检测，对其他车道可进行抽样性补充。路面技术状况检测内

容主要包括路面损坏、平整度、车辙、路面磨耗、抗滑性能、跳车指数和路面结构强度，应符合表5.3.1

的要求，并按照《公路技术状况评定标准》（JTG5210）相关要求评定。

表5.3.1路面技术状况检测要求

检测项目需求范围频率检测设备检测方法

路面损坏应各车道连续路况综合检测车或人工T0974

平整度应行车道连续激光平整度仪T0934

车辙应行车道连续激光车辙仪T0975

弯沉应行车道连续落锤式弯沉仪或自动弯沉仪T0953或T0952

横向力系数测试仪/构造深

路面抗滑性能应行车道连续T0967/T0966

度测试仪

1如定期检测数据与初勘时间间隔不超过6个月，可利用定期检测数据，否则应重新检测。

2若有近1年的弯沉检测资料，可利用但应对典型路段或重点路段抽检。

3路面抗滑性能宜同时检测横向力系数及路面磨耗，根据表面层沥青混合料的类型判定路面的抗滑

性能。

4路面技术状况数据采集指标和检测方法应统一，应建立严格的质量控制流程，确保采集数据的完

整性、有效性及准确性。

条文说明

-5-

DB51/T2603—2019

根据《公路技术状况评定标准》（JTG5210），路面损坏状况、路面平整度、路面车辙等三项指标为

每年检测一次，抗滑性能指标为两年检测一次，弯沉指标为抽样检测。若养护设计路段近期已进行过路

面技术状况的检测，初勘调查阶段可直接利用其检测结果对路况进行评价及划分设计单元。但若时间间

隔内经过了一个雨季或一个冬季，已有数据将不能代表现有路面状况水平，需重新进行检测，此处规定

这个时间间隔为6个月。

5.3.2应对典型病害采用钻芯、探坑或雷达探测等手段进行检测和材料试验，确定病害严重程度以及发

展层位，以及既有结构层厚度。

5.3.3拟对既有路面材料再生利用的养护工程，应对既有路面材料进行取样。取样方法及频率参照《公

路沥青路面再生技术规范》（JTGF41）及《公路沥青路面养护设计规范》(JTG5421)等要求，检测内容

包括沥青含量、回收沥青的性能，必要时进行集料级配及集料性能指标等检测。

5.3.4应根据基础资料及路面技术状况检测，对局部存在路基病害的路段进行专项调查分析。

5.3.5应调查养护项目排水状况，包括路表排水、路面结构内部排水、地下排水等，各种设施的使用要

求应符合现行《公路排水设计规范》（JTG/TD33）的相关规定。应详细列出需要增加和修复的排水设施

的路段和类型，评估既有结构内部排水情况，在养护设计时应充分考虑。

5.3.6应对养护设计有一定影响或可能受影响的交通工程及沿线设施、桥梁伸缩缝、路缘石、跨线桥净

空、隧道建筑限界、桥隧结构物分布，以及事故多发路段等进行调查。

5.3.7应调查项目区域筑路材料的储量、运输方式及运距，并应取样试验。

5.4施勘调查

5.4.1在基础资料及初勘调查的基础上，分段、分车道查明既有路面的损坏状况、结构厚度、内部结构

状况、材料性能及结构参数，应符合表5.4.1的要求。

表5.4.1施勘检测要求

检测项目需求范围频率检测设备检测方法

路面损坏状况应各车道全线，分方向人工JTG542
