GB 28376-2012 隧道防火保护板

ICS13.220.50

C84

中华人民共和国国家标准

—

GB283762012

隧道防火保护板

Fireroofboardfortunnels

p

2012-05-11发布2012-09-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB283762012

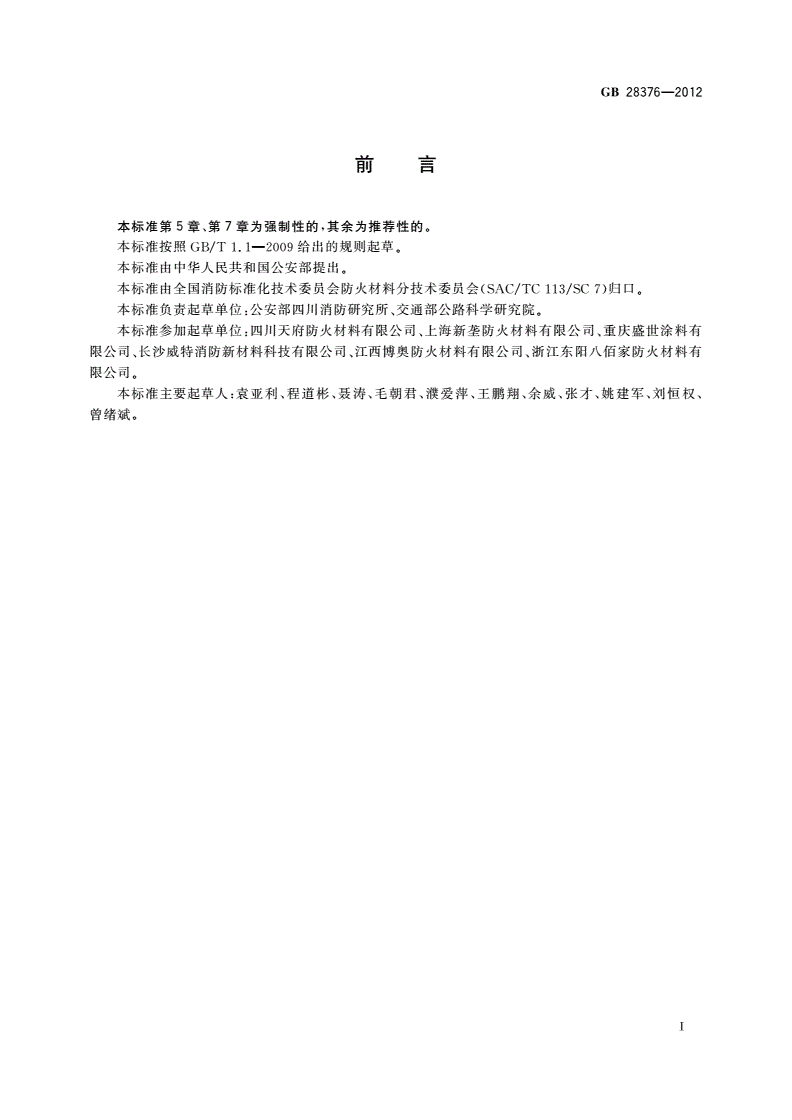

前言

、,。

本标准第章第章为强制性的其余为推荐性的

57

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中华人民共和国公安部提出。

(//)。

本标准由全国消防标准化技术委员会防火材料分技术委员会SACTC113SC7归口

:、。

本标准负责起草单位公安部四川消防研究所交通部公路科学研究院

:、、

本标准参加起草单位四川天府防火材料有限公司上海新垄防火材料有限公司重庆盛世涂料有

、、、

限公司长沙威特消防新材料科技有限公司江西博奥防火材料有限公司浙江东阳八佰家防火材料有

限公司。

:、、、、、、、、、、

本标准主要起草人袁亚利程道彬聂涛毛朝君濮爱萍王鹏翔余威张才姚建军刘恒权

曾绪斌。

Ⅰ

—

GB283762012

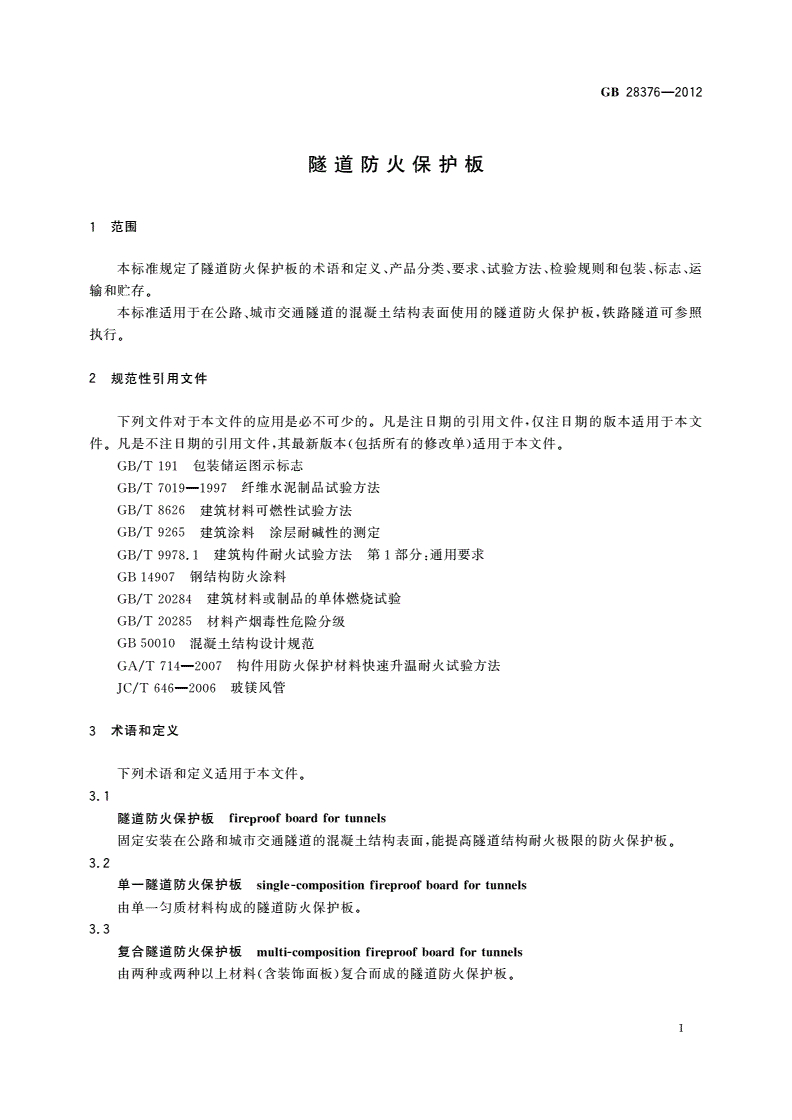

隧道防火保护板

1范围

、、、、、、

本标准规定了隧道防火保护板的术语和定义产品分类要求试验方法检验规则和包装标志运

输和贮存。

、,

本标准适用于在公路城市交通隧道的混凝土结构表面使用的隧道防火保护板铁路隧道可参照

执行。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/—纤维水泥制品试验方法

GBT70191997

/建筑材料可燃性试验方法

GBT8626

/建筑涂料涂层耐碱性的测定

GBT9265

/:

建筑构件耐火试验方法第部分通用要求

GBT9978.11

GB14907钢结构防火涂料

/建筑材料或制品的单体燃烧试验

GBT20284

/材料产烟毒性危险分级

GBT20285

GB50010混凝土结构设计规范

/—构件用防火保护材料快速升温耐火试验方法

GAT7142007

/—玻镁风管

JCT6462006

3术语和定义

下列术语和定义适用于本文件。

3.1

隧道防火保护板fireroofboardfortunnels

p

,。

固定安装在公路和城市交通隧道的混凝土结构表面能提高隧道结构耐火极限的防火保护板

3.2

单一隧道防火保护板sinle-comositionfireroofboardfortunnels

gpp

由单一匀质材料构成的隧道防火保护板。

3.3

复合隧道防火保护板multi-comositionfireroofboardfortunnels

pp

()。

由两种或两种以上材料含装饰面板复合而成的隧道防火保护板

1

—

GB283762012

4产品分类

4.1分类

4.1.1按结构分为:

),;

单一隧道防火保护板用符号表示

aD

),。

b复合隧道防火保护板用符号表示

F

4.1.2按耐火试验升温曲线分为:

):/;

aBZ类按GBT9978.1规定的标准升温曲线进行升温和测量的隧道防火保护板

):/—;

bHC类按GAT7142007规定的HC升温曲线进行升温和测量的隧道防火保护板

):/—。

cRABT类按GAT7142007规定的RABT升温曲线进行升温和测量的隧道防火保护板

4.2型号

隧道防火保护板的型号编制方法为:

---

,()

板材厚度单位为毫米mm

,()

耐火极限单位为小时h

按耐火性能试验方法分类

试验板材结构类别

示例1:

,,,。

D-BZ-2.00-30表示板材厚度为30mm按标准曲线升温耐火极限为2.00h的单一隧道防火保护板

示例2:

,,,。

F-HC-2.00-30表示总厚度为30mm按HC曲线升温耐火极限为2.00h的复合隧道防火保护板

示例3:

,,,、

D-RABT-1.50-30表示板材厚度为30mm按RABT曲线升温耐火极限为升温1.50h降温1.83h的单一隧道防

火保护板。

5要求

5.1外观质量

(),、、、、

隧道防火保护板以下简称板材应至少有一个表面是平整的板材不应有裂纹分层缺棱缺角

、、。,

鼓泡孔洞凹陷等缺陷复合隧道防火保护板的装饰面板如果为金属材料对金属面板应进行防腐

处理。

5.2尺寸和尺寸偏差

5.2.1尺寸

、、。

板材的长不宜超过3000mm宽不宜超过1250mm厚度不宜超过70mm

5.2.2尺寸偏差

。。

板材的长度和宽度尺寸偏差为板材的厚度尺寸允许偏差应符合表的规定板材长度

±3mm1

,;,

小于2000mm时其对角线之差应小于5mm板材长度大于2000mm时其对角线之差应小于

2

—

GB283762012

7mm。

表1厚度允许偏差单位为毫米

板材的公称厚度d5≤d<1010≤d<2020≤d<30d≥30

厚度允许偏差±1.0±1.3±1.5±2.0

5.3面密度

2

板材的面密度不应超过25kg/m。

5.4边缘平直度

,。

板材的边缘平直度应小于0.3%板材与参考直线的最大距离应小于5mm

5.5干态抗弯强度

板材的干态抗弯强度应不低于6MPa。

5.6吸水饱和状态抗弯强度

吸水饱和状态抗弯强度应不低于干态抗弯强度的70%。

5.7吸湿变形率

板材的吸湿变形率应不大于0.20%。

5.8抗返卤性

,、。

按6.7的要求试验后板材应无水珠无返潮

5.9产烟毒性

板材的产烟毒性应不低于/中级。

GBT20285ZA1

5.10耐水性

,、、,。

按6.9的要求试验30d后板材应无开裂起层脱落允许轻微发胀和变色

5.11耐酸性

,、、,。

按6.10的要求试验15d后板材应无开裂起层脱落允许轻微发胀和变色

5.12耐碱性

,、、,。

按6.11的要求试验15d后板材应无开裂起层脱落允许轻微发胀和变色

5.13耐湿热性

按的要求试验,、、,。

6.1230d后板材应无开裂起层脱落允许轻微发胀和变色

5.14耐冻融循环性

,、、,。

按的要求试验次后板材应无开裂起层脱落允许轻微发胀和变色

6.1315

3

—

GB283762012

5.15耐盐雾腐蚀性

,、、,;

按的要求试验次后板材应无开裂起层脱落允许轻微发胀和变色如装饰面板为金属

6.1430

,。

材料其金属表面应无锈蚀

5.16燃烧性能

板材的燃烧性能应满足表的规定。

2

表2板材的燃烧性能

序号项目试验方法技术指标

燃烧增长速率指数()

FIGRA0.4MJ

/

1GBT20284≤250

/

Ws

600s内总热释放量()

THR600s

/

2GBT20284≤15

MJ

火焰横向蔓延长度()

LFS

3/未达到试样边缘

GBT20284

m
