GB/T 35584-2017 复印机标称分辨率在硬拷贝输出上的质量要求及测试方法

ICS37.100.01____

”“OB

中华人民共和国国家标准

GB/T35584—2017

复印机标称分辨率在硬拷贝输出上的

质量要求及测试方法

Qualityrequirementandtestmethodsforcopiernominalresolutionon

hardcopyoutput

2017-12-29发布2018-07-01实施

发布

GB/T35584—2017

■>r■—>—

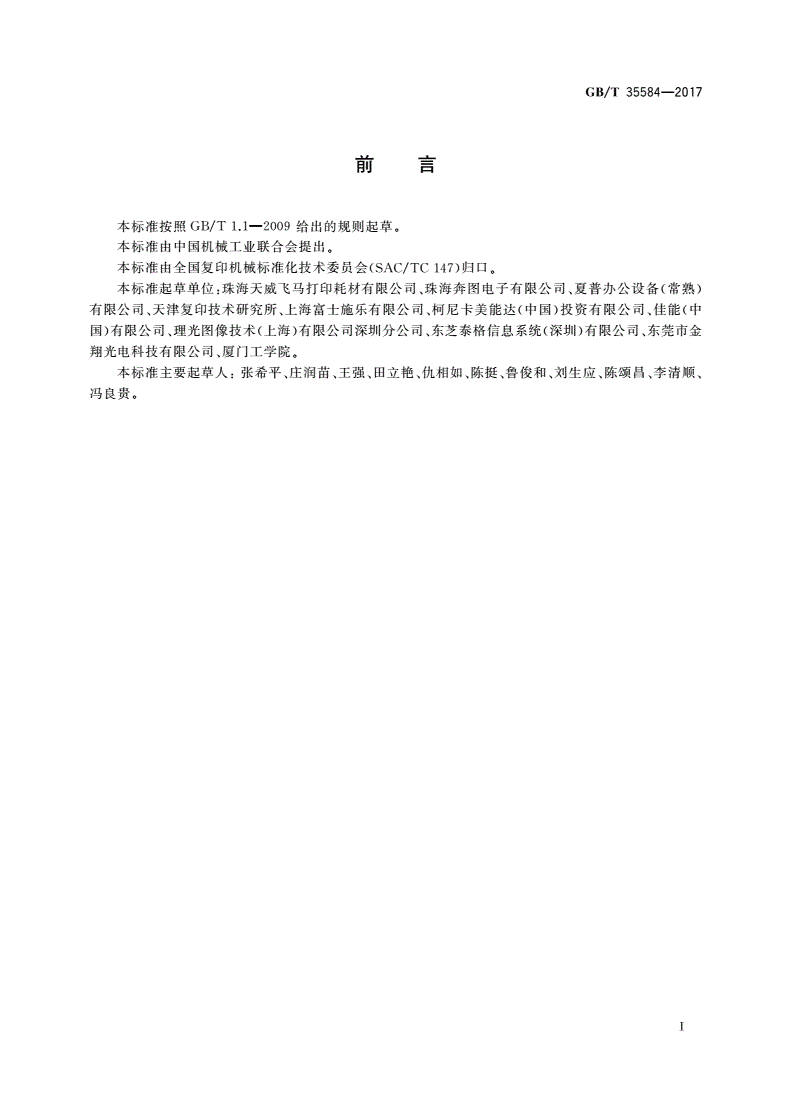

刖弓

本标准按照GB/T1.1-2009给出的规则起草。

本标准由中国机械工业联合会提出。

本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。

本标准起草单位:珠海天威飞马打印耗材有限公司、珠海奔图电子有限公司、夏普办公设备（常熟）

有限公司、天津复印技术研究所、上海富士施乐有限公司、柯尼卡美能达（中国）投资有限公司、佳能（中

国）有限公司、理光图像技术（上海）有限公司深圳分公司、东芝泰格信息系统（深圳）有限公司、东莞市金

翔光电科技有限公司、厦门T学院。

本标准主要起草人：张希平、庄润苗、王强、田立艳、仇相如、陈挺、鲁俊和、刘生应、陈颂昌、李清顺、

冯良贵。

T

GB/T35584—2017

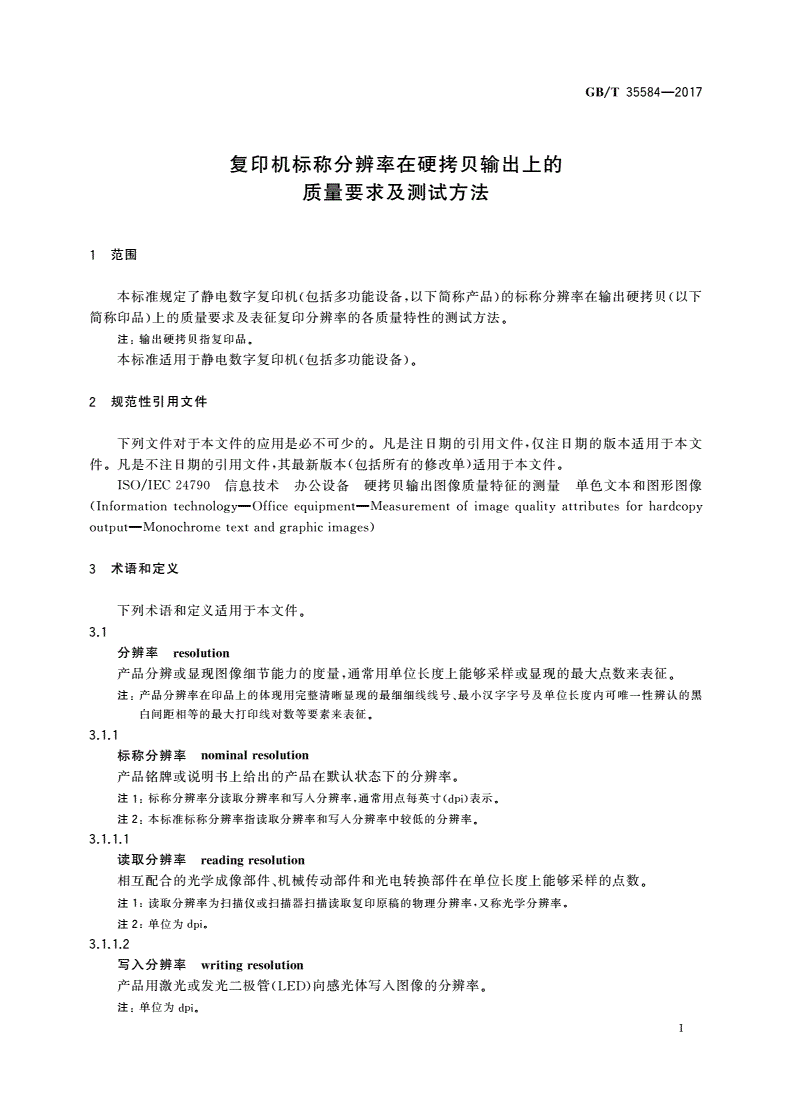

复印机标称分辨率在硬拷贝输出上的

质量要求及测试方法

1范围

本标准规定了静电数字复印机（包括多功能设备，以下简称产品）的标称分辨率在输出硬拷贝（以下

简称印品）上的质量要求及表征复印分辨率的各质量特性的测试方法。

注：输出硬拷贝指复印品。

本标准适用于静电数字复印机（包括多功能设备）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

ISO/IEC24790信息技术办公设备硬拷贝输出图像质量特征的测量单色文本和图形图像

（Informationtechnology—Officeequipment—Measurementofimagequalityattributesforhardcopy

output一Monochrometextandgraphicimages）

3术语和定义

下列术语和定义适用于本文件。

3.1

分辨率resolution

产品分辨或显现图像细节能力的度量,通常用单位长度上能够采样或显现的最大点数来表征。

注：产品分辨率在印品上的体现用完整清晰显现的最细细线线号、最小汉字字号及单位长度内可唯一性辨认的黑

白间距相等的最大打印线对数等要素来表征。

3.1.1

标称分辨率nominalresolution

产品铭牌或说明书上给出的产品在默认状态下的分辨率。

注1：标称分辨率分读取分辨率和写入分辨率，通常用点每英寸（dp）表示。

注2：本标准标称分辨率指读取分辨率和写入分辨率中较低的分辨率。

3.1.1.1

读取分辨率readingresolution

相互配合的光学成像部件、机械传动部件和光电转换部件在单位长度上能够采样的点数。

注1：读取分辨率为扫描仪或扫描器扫描读取复印原稿的物理分辨率，又称光学分辨率。

注2：单位为dp。

3.1.1.2

写入分辨率writingresolution

产品用激光或发光二极管（LED）向感光体写入图像的分辨率。

注：单位为dp。

1

GB/T35584—2017

3.2

线宽linewidth

沿线条中心线垂直方向，线条两侧光反射率为的轮廓线之间距离的均值。

^40=Rmin+40%(Rm"x—Rmin)(1)

式中：

——线条轮廓线光反射率；

Rmin—一线条的最低光反射率；

—一线条周围背景区最高反射率。

注1：单位为微米(pm)。

注2：线宽示意图如图1所示。

图1线宽示意图

4质量要求

4.1线对分辨率

按标称分辨率复印的印品上的最小线对分辨率［见图2a)］应满足表1要求。

注：放射光栅图［图2b)］是一种特殊的线对图，可用于检査所有方向上的分辨率情况。

&匕

*L_

a)线对组b)光栅

图2线对分辨率图

2

GB/T35584—2017

表1标称分辨率在印品上的质量要求

标称分辨率/dp最小线对分辨率/dp/mm)最细细线线号最小汉字字号

3003.2106小五号

4003.685小五号

6004.063六号

12005.042小六号

24006.342七号

注1:表中标称分辨率表示设备水平或垂宜方向的标称分辨率，对应水平或垂宜方向的线对及细线线号。

注2：水平和
